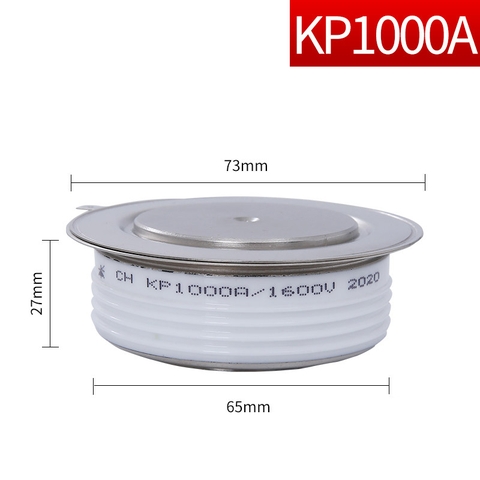

Thyristor KP1000A 1600V 1000A – SCR công suất lớn cho hệ thống chỉnh lưu

Thyristor KP1000A 1600V thuộc nhóm SCR công suất lớn, được sử dụng trong các hệ thống chỉnh lưu công suất, điều khiển động cơ DC, điều khiển AC và các thiết bị nguồn điện công nghiệp. Theo datasheet HUAJING, KP1000A có dòng điện trung bình định mức 1000A và điện áp VDRM/VRRM có thể lên đến 6500V, trong đó phiên bản cần lựa chọn cho bài viết này là 1600V.

Ở cấp công suất 1000A, việc lựa chọn thyristor không nên chỉ dựa vào hai thông số dòng điện và điện áp. Khả năng chịu dòng xung, năng lượng I²t, điện áp rơi khi dẫn và đặc tính tản nhiệt đều ảnh hưởng trực tiếp đến khả năng làm việc của linh kiện trong hệ thống thực tế.

KP1000A 1600V – Hai thông số cần xác định đầu tiên

Khi tìm linh kiện thay thế, có thể bắt đầu từ chính tên sản phẩm: KP1000A 1600V. Trong đó, 1000A thể hiện cấp dòng điện trung bình của thyristor, còn 1600V là cấp điện áp VDRM/VRRM cần lựa chọn.

Đây là hai thông số nền tảng để xác định đúng phiên bản. Datasheet của KP1000A cho thấy dòng sản phẩm có nhiều cấp điện áp, từ 100V đến 6500V. Vì vậy, chỉ cung cấp mã KP1000A khi đặt hàng là chưa đủ; cần xác nhận chính xác cấp điện áp của linh kiện.

Dòng IT(AV) 1000A có ý nghĩa gì?

IT(AV) = 1000A là thông số quan trọng nhất về cấp dòng của KP1000A. Datasheet quy định giá trị này trong điều kiện TJ = 125°C, tải hình sin 180° và làm mát hai mặt. Điều kiện thử nghiệm này cần được lưu ý khi so sánh thông số giữa datasheet và điều kiện vận hành thực tế.

Đối với hệ thống công suất lớn, không nên hiểu 1000A là giá trị dòng tải có thể sử dụng một cách độc lập mà không cần xem xét nhiệt độ. Dòng điện thực tế còn phụ thuộc vào góc dẫn, phương thức làm mát, nhiệt độ bộ tản nhiệt và cấu hình mạch.

VDRM/VRRM 1600V – Xác định đúng cấp điện áp

Với phiên bản KP1000A 1600V, điện áp lặp lại cực đại thuận và ngược cần xác định ở mức 1600V. Datasheet cho phép dòng KP1000A có nhiều cấp điện áp, vì vậy thông số này đặc biệt quan trọng khi lựa chọn linh kiện thay thế.

Trong bảng thông số của sản phẩm, VDRM/VRRM có dải từ 100V đến 6500V. Khi mua KP1000A cho một thiết bị cụ thể, cần kiểm tra cấp điện áp của linh kiện cũ và điện áp làm việc của mạch trước khi chọn phiên bản 1600V.

ITSM 13kA – Khả năng chịu dòng quá độ

Một điểm đáng chú ý của KP1000A là khả năng chịu dòng xung. Datasheet ghi nhận ITSM = 13kA với điều kiện thử nghiệm quy định.

Thông số này có ý nghĩa trong những hệ thống có thể xuất hiện dòng quá độ lớn trong thời gian ngắn. Khi lựa chọn SCR cho bộ chỉnh lưu công suất lớn, cần xem xét cả dòng tải bình thường và những xung dòng có thể xuất hiện trong quá trình đóng điện, khởi động hoặc biến động tải.

ITSM không phải là dòng điện làm việc liên tục. Đây là thông số chịu dòng không lặp lại trong điều kiện thử nghiệm, vì vậy không nên sử dụng 13kA như mức dòng vận hành thường xuyên của KP1000A.

I²t 845 × 10³ A²s – Thông số quan trọng khi phối hợp bảo vệ

Nếu ITSM cho biết khả năng chịu một xung dòng lớn, thì I²t giúp đánh giá khả năng chịu năng lượng dòng xung trong khoảng thời gian xác định.

Datasheet KP1000A ghi giá trị I²t = 845 × 10³ A²s. Đây là thông số đáng chú ý khi thiết kế hoặc kiểm tra phối hợp giữa thyristor và thiết bị bảo vệ quá dòng.

Trong trường hợp thay thế SCR cho một bộ chỉnh lưu hiện hữu, nên đối chiếu I²t của KP1000A với đặc tính của cầu chì hoặc phương án bảo vệ đang sử dụng để tránh tình trạng linh kiện không được bảo vệ phù hợp khi xảy ra sự cố dòng lớn.

VTM 2,4V – Đừng bỏ qua tổn hao khi chọn SCR 1000A

Ở KP1000A, datasheet ghi VTM = 2,4V tại điều kiện thử nghiệm quy định. Khi SCR dẫn dòng lớn, điện áp rơi trên linh kiện tạo ra công suất tổn hao và trở thành nguồn nhiệt cần được xử lý bởi hệ thống tản nhiệt.

Đây là lý do khi lựa chọn thyristor 1000A, không nên chỉ nhìn vào khả năng chịu dòng. Một linh kiện có thông số dòng phù hợp nhưng hệ thống tản nhiệt không đáp ứng có thể không phù hợp với điều kiện vận hành thực tế.

Khả năng tản nhiệt của KP1000A

Datasheet KP1000A đưa ra Rth(j-h) = 0,022 °C/W cho đường truyền nhiệt từ mối nối đến bộ tản nhiệt trong điều kiện thử nghiệm tương ứng. Đây là thông số cần được xem xét khi thiết kế hệ thống làm mát cho SCR công suất lớn.

Biểu đồ trên trang 2 của datasheet cũng thể hiện mối quan hệ giữa nhiệt độ bộ tản nhiệt, dòng điện trung bình và góc dẫn. Điều này cho thấy khả năng tải của KP1000A phụ thuộc đáng kể vào điều kiện tản nhiệt và chế độ dẫn, thay vì chỉ phụ thuộc vào con số 1000A trên nhãn sản phẩm.

Bảng thông số cần kiểm tra trước khi mua KP1000A 1600V

KP1000A 1600V phù hợp với những ứng dụng nào?

Theo tài liệu HUAJING, KP1000A được định hướng cho các ứng dụng công suất lớn như bộ biến đổi công suất lớn, điều khiển động cơ DC, đóng cắt AC, chỉnh lưu điều khiển pha, nguồn và các hệ thống chuyển đổi điện năng.

Với cấp dòng 1000A, sản phẩm hướng đến những hệ thống có yêu cầu xử lý công suất cao. Trong thực tế, KP1000A có thể được xem xét trong các bộ chỉnh lưu công suất lớn, hệ thống điều khiển động cơ và thiết bị chuyển đổi điện năng công nghiệp.

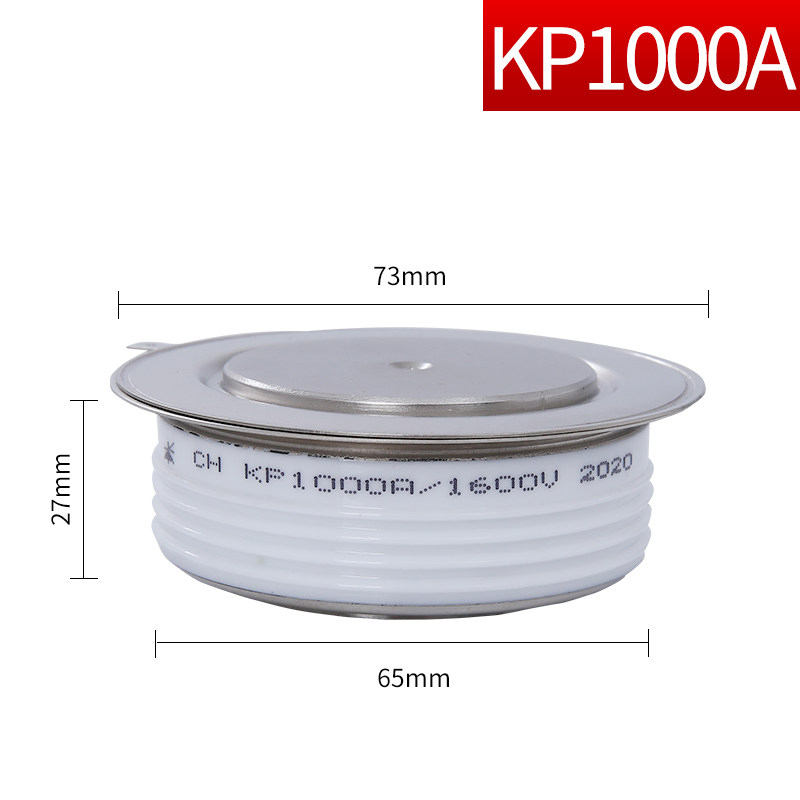

Kiểm tra kích thước trước khi thay thế KP1000A

Đối với SCR công suất lớn, việc thay thế không chỉ dừng ở thông số điện. Cấu trúc cơ khí, đường kính bề mặt tiếp xúc, vị trí đầu nối và yêu cầu lực ép đều cần được đối chiếu với linh kiện đang sử dụng.

Đặc biệt, datasheet KP1000A quy định lực lắp đặt FM từ 21 đến 30 kN. Vì vậy, khi thay thế linh kiện trong cụm tản nhiệt hai mặt, cần kiểm tra cả cơ cấu ép và điều kiện tiếp xúc nhiệt.

Tài liệu kỹ thuật KP1000A

Datasheet KP1000A gồm bảng thông số điện, các đường cong đặc tính V-I, công suất tổn hao, nhiệt độ bộ tản nhiệt, dòng xung, I²t và đặc tính kích cực G. Các biểu đồ này đặc biệt hữu ích khi KP1000A được sử dụng ở chế độ tải lớn hoặc cần tính toán hệ thống tản nhiệt.

Xem / tải tài liệu kỹ thuật Thyristor KP1000A

Chọn KP1000A 1600V: chỉ cần nhớ 6 thông số chính

Nếu cần kiểm tra nhanh trước khi đặt hàng, có thể tập trung vào sáu nhóm thông số: 1000A – 1600V – 13kA – 845 × 10³ A²s – 2,4V – tản nhiệt.

1000A xác định cấp dòng, 1600V xác định cấp điện áp, 13kA thể hiện khả năng chịu dòng xung, còn I²t dùng để đánh giá khả năng chịu năng lượng dòng xung. VTM 2,4V giúp đánh giá tổn hao khi dẫn, trong khi thông số nhiệt quyết định khả năng đưa nhiệt ra bộ tản nhiệt.

Đây là cách kiểm tra nhanh và thực tế hơn khi lựa chọn KP1000A cho thiết bị công nghiệp, đặc biệt trong trường hợp cần thay thế một SCR công suất lớn đã có sẵn trong hệ thống.

Kết luận – KP1000A 1600V dành cho hệ thống công suất lớn

Thyristor KP1000A 1600V nổi bật ở cấp dòng 1000A, khả năng chịu dòng xung 13kA và I²t 845 × 10³ A²s. Tuy nhiên, để lựa chọn đúng linh kiện, cần đồng thời kiểm tra điện áp 1600V, điện áp rơi khi dẫn, điều kiện tản nhiệt và yêu cầu lắp đặt cơ khí.

Nếu KP1000A được sử dụng để thay thế SCR hiện hữu, nên đối chiếu mã linh kiện, cấp điện áp, kích thước, cách lắp và điều kiện làm mát trước khi đặt mua.

Cần tìm KP1000A 1600V để thay thế? Hãy gửi hình ảnh SCR đang sử dụng hoặc mã linh kiện cũ để đối chiếu thông số và khả năng thay thế.
