Cầu đấu phân phối điện 125A JH8 – Cấu tạo, thông số, cách lắp và ứng dụng
Cầu đấu phân phối điện JH8 là thiết bị dùng để đấu nối và phân phối nguồn điện đến nhiều nhánh trong tủ điện công nghiệp, tủ điều khiển và các hệ thống điện hạ áp. Sản phẩm được thiết kế với thanh dẫn điện Busbar, vỏ cách điện và nắp bảo vệ trong suốt, giúp hệ thống đấu nối gọn gàng, thuận tiện kiểm tra và bảo trì.
Cầu đấu phân phối điện là gì?
Cầu đấu phân phối điện hay còn được gọi là Distribution Block, Power Distribution Block hoặc cầu đấu chia nguồn, là thiết bị dùng để tiếp nhận một nguồn điện và phân phối nguồn đó đến nhiều đường dây hoặc thiết bị khác nhau.
Trong tủ điện, thay vì nối nhiều dây dẫn trực tiếp với nhau, người thiết kế có thể sử dụng cầu đấu phân phối để tạo thành một điểm phân phối nguồn tập trung. Nguồn điện chính được đưa vào thanh dẫn, sau đó được phân phối đến các nhánh đầu ra.
Cách bố trí này giúp hệ thống điện có cấu trúc rõ ràng hơn, giảm sự rối dây và thuận tiện cho quá trình kiểm tra, bảo trì hoặc thay đổi thiết bị trong tương lai.

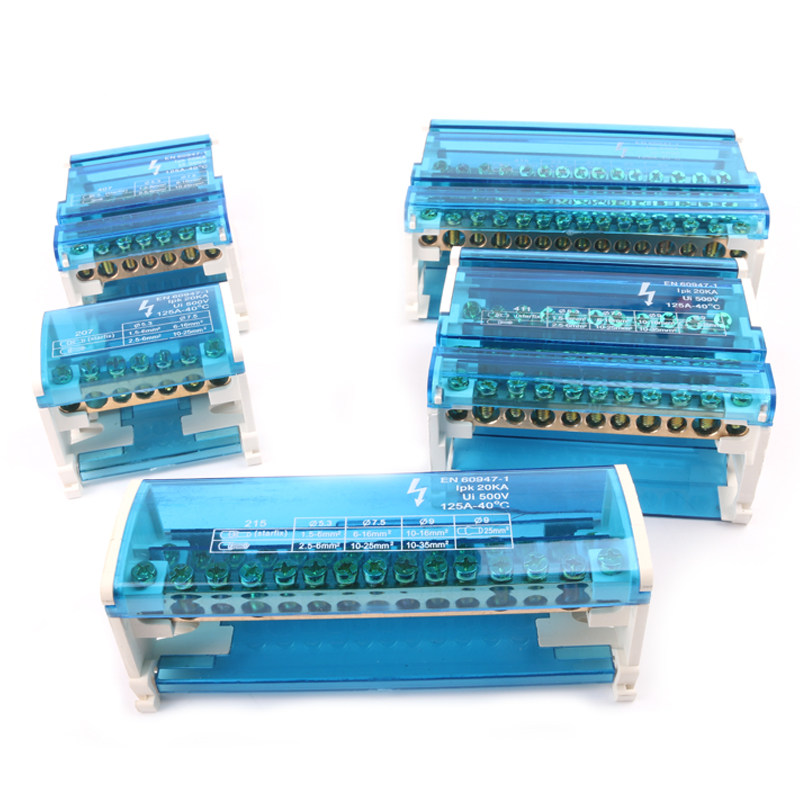

Cầu đấu phân phối điện JH8 125A
Dòng JH8 gồm nhiều cấu hình khác nhau, đáp ứng nhu cầu phân phối điện trong các hệ thống có số lượng nhánh và không gian tủ khác nhau. Theo tài liệu sản phẩm, dòng JH8 có các model như: JH8207, JH8211, JH8215, JH8404, JH8407, JH8411 và JH8415.
Các model được chia thành nhóm sử dụng 2 Busbar và nhóm sử dụng 4 Busbar. Chiều dài sản phẩm cũng thay đổi theo số lượng vị trí đấu nối.
Đặc điểm nổi bật của cầu đấu JH8
- Thiết kế dạng cầu đấu phân phối nguồn.
- Thanh dẫn điện Busbar bằng kim loại dẫn điện.
- Nắp bảo vệ trong suốt.
- Vỏ cách điện giúp bảo vệ khu vực đấu nối.
- Có thể lắp đặt trên thanh DIN Rail.
- Có thể cố định trên plate bằng vít.
- Hỗ trợ nhiều tiết diện dây dẫn.
- Phù hợp sử dụng trong tủ điện công nghiệp.
Cấu tạo cầu đấu phân phối điện JH8
Cầu đấu phân phối JH8 được cấu tạo từ phần vỏ cách điện, thanh dẫn Busbar, các vị trí đấu dây bằng vít và nắp bảo vệ. Các bộ phận được bố trí thành một cụm tương đối nhỏ gọn, phù hợp cho việc lắp đặt trong tủ điện.

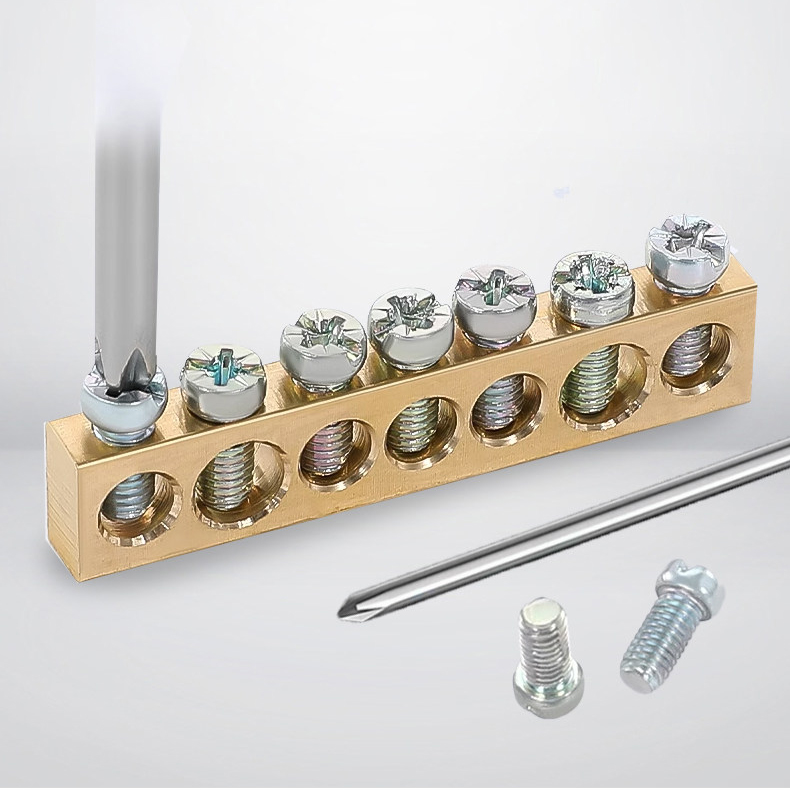

Thanh dẫn Busbar
Busbar là bộ phận dẫn điện quan trọng bên trong cầu đấu. Các vị trí đấu dây được liên kết với cùng một thanh dẫn, từ đó cho phép nguồn điện được phân phối đến nhiều nhánh.
So với việc sử dụng nhiều mối nối dây rời, cấu trúc Busbar giúp hệ thống đấu nối tập trung và dễ kiểm tra hơn.
Vỏ cách điện
Phần vỏ bên ngoài được làm bằng vật liệu cách điện, bao quanh khu vực thanh dẫn và đầu đấu dây. Thiết kế này giúp giảm khả năng tiếp xúc trực tiếp với phần dẫn điện trong quá trình vận hành.
Nắp bảo vệ trong suốt
Nắp bảo vệ màu xanh trong cho phép che chắn khu vực đấu nối nhưng vẫn hỗ trợ quan sát bên trong. Nắp có thể mở khi cần đấu dây hoặc bảo trì.
Các model cầu đấu phân phối điện JH8
Dòng JH8 có nhiều kích thước và cấu hình. Việc lựa chọn model cần dựa trên số lượng nhánh cần phân phối, tiết diện dây, dòng điện và không gian lắp đặt trong tủ điện.
| Model | Số Busbar | Kích thước L × W × H | Ứng dụng tham khảo |
|---|---|---|---|
| JH8207 | 2 | 65 × 42 × 50 mm | Cấu hình nhỏ gọn |
| JH8211 | 2 | 100 × 42 × 50 mm | Nhiều vị trí đấu nối hơn |
| JH8215 | 2 | 135 × 42 × 50 mm | Phân phối nhiều nhánh |
| JH8404 | 4 | 43 × 85 × 50 mm | Cấu hình 4 Busbar |
| JH8407 | 4 | 65 × 85 × 50 mm | Phân phối nhiều đường nguồn |
| JH8411 | 4 | 100 × 85 × 50 mm | Tủ điện có nhiều nhánh |
| JH8415 | 4 | 135 × 85 × 50 mm | Nhu cầu phân phối nhiều nhánh |

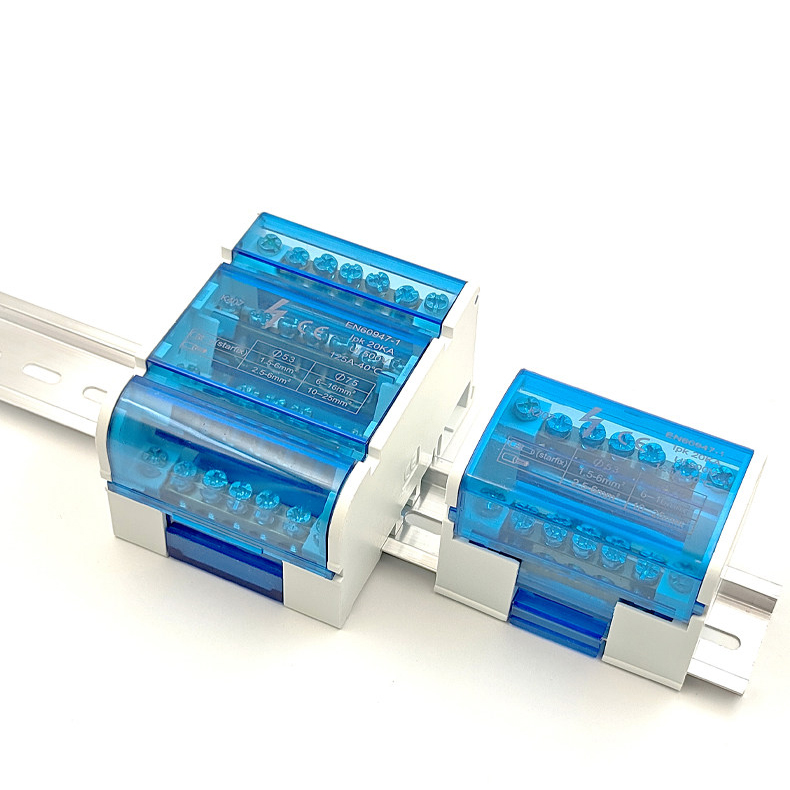

Cầu đấu phân phối điện gắn DIN Rail
Một trong những ưu điểm đáng chú ý của dòng JH8 là khả năng bố trí trên thanh DIN Rail. Đây là phương pháp lắp đặt phổ biến trong tủ điện công nghiệp vì giúp các thiết bị được sắp xếp thành từng hàng, tối ưu không gian và thuận tiện cho việc đi dây.
Ưu điểm khi lắp cầu đấu trên DIN Rail
- Tiết kiệm không gian trong tủ điện.
- Dễ bố trí các thiết bị theo từng khu vực.
- Thuận tiện đi dây và đánh dấu dây.
- Dễ tháo lắp khi bảo trì.
- Tạo bố cục tủ điện gọn gàng và chuyên nghiệp.

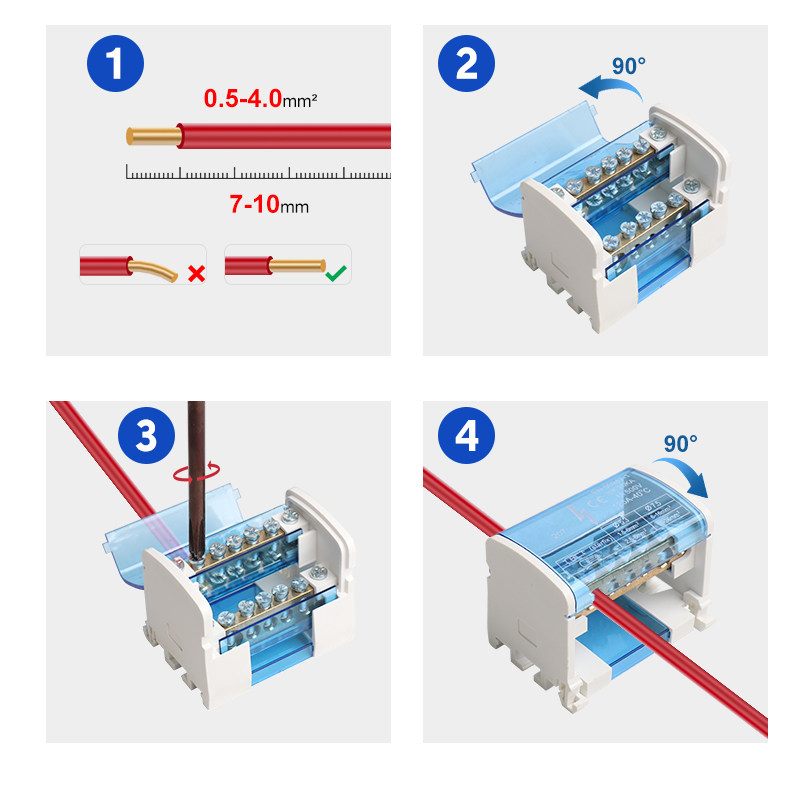

Cách đấu dây cầu đấu phân phối điện JH8
Việc đấu dây cần được thực hiện khi nguồn điện đã được ngắt và hệ thống đã được xác nhận ở trạng thái an toàn. Dây dẫn cần được chuẩn bị đúng tiết diện và tuốt đầu dây theo yêu cầu của đầu đấu.
Các bước đấu dây cơ bản
- Ngắt nguồn điện trước khi tiến hành đấu nối.
- Chuẩn bị dây dẫn có tiết diện phù hợp với thông số của cầu đấu.
- Tuốt đầu dây theo chiều dài phù hợp.
- Đưa dây dẫn vào đúng vị trí đấu nối.
- Siết vít để cố định dây.
- Kiểm tra độ chắc chắn của dây sau khi đấu.
- Đóng nắp bảo vệ trước khi cấp nguồn.
Có nên sử dụng đầu cos hoặc Ferrule?
Với dây mềm, việc sử dụng Ferrule hoặc đầu cos phù hợp có thể giúp đầu dây được định hình tốt hơn trước khi đưa vào terminal. Tuy nhiên cần lựa chọn đúng loại và kích thước Ferrule theo tiết diện dây cũng như cấu tạo của đầu đấu.
Không nên để phần lõi đồng nhô ra ngoài khu vực kẹp dây. Sau khi siết cần kiểm tra độ chắc chắn của mối đấu nối trước khi đưa hệ thống vào vận hành.
Cách chọn cầu đấu phân phối điện phù hợp
1. Chọn theo dòng điện
Dòng điện là thông số quan trọng khi lựa chọn cầu đấu. Với sản phẩm JH8 trong tài liệu, thông số thể hiện mức dòng danh định lên tới 125A. Khi thiết kế hệ thống thực tế cần xem xét đồng thời dòng tải, tiết diện dây, nhiệt độ và điều kiện lắp đặt.
2. Chọn theo số lượng Busbar
JH8 có các cấu hình 2 Busbar và 4 Busbar. Nếu hệ thống chỉ cần một số đường phân phối cơ bản, cấu hình 2 Busbar có thể phù hợp. Với hệ thống cần nhiều nhóm phân phối hơn, cấu hình 4 Busbar sẽ mang lại nhiều đường đấu nối hơn trong cùng một cụm thiết bị.
3. Chọn theo tiết diện dây
Cần kiểm tra tiết diện dây cho phép của từng model trước khi lựa chọn. Không nên sử dụng dây có tiết diện vượt quá khả năng đấu nối của terminal.
4. Chọn theo kích thước tủ điện
Không gian bên trong tủ cũng là yếu tố quan trọng. Với cùng dòng sản phẩm, các model có chiều dài khác nhau sẽ phù hợp với số lượng đầu đấu và cách bố trí dây khác nhau.
Cầu đấu phân phối điện khác gì domino thông thường?
| Tiêu chí | Domino thông thường | Cầu đấu phân phối JH8 |
|---|---|---|
| Mục đích | Đấu nối dây | Đấu nối và phân phối nguồn |
| Busbar | Tùy loại | Có thanh dẫn phân phối |
| Phân phối nhiều nhánh | Tùy cấu hình | Phù hợp cho nhiều nhánh |
| Nắp bảo vệ | Tùy sản phẩm | Có nắp bảo vệ trong suốt |
| DIN Rail | Tùy model | Có phương án lắp DIN Rail |
| Ứng dụng | Mạch đấu nối | Tủ điện và hệ thống phân phối nguồn |
Ứng dụng của cầu đấu phân phối điện 125A
Cầu đấu phân phối điện được sử dụng trong những hệ thống cần chia một nguồn điện thành nhiều nhánh. Dòng JH8 có thể được sử dụng trong nhiều loại tủ điện và thiết bị công nghiệp tùy theo yêu cầu thiết kế.
- Tủ phân phối điện.
- Tủ điều khiển máy móc.
- Tủ điện công nghiệp.
- Tủ điều khiển động cơ.
- Dây chuyền sản xuất.
- Hệ thống máy bơm.
- Hệ thống quạt và HVAC.
- Hệ thống cấp nguồn cho nhiều thiết bị.
- Các cụm đấu nối cần lắp đặt trên DIN Rail.
Ưu điểm khi sử dụng cầu đấu phân phối điện JH8
- Phân phối nguồn tập trung: một nguồn có thể được phân phối đến nhiều nhánh.
- Thiết kế gọn: giúp giảm sự rối dây trong tủ điện.
- Dễ kiểm tra: các vị trí đấu dây được bố trí rõ ràng.
- Có nắp bảo vệ: che khu vực đầu đấu và hỗ trợ quan sát bên trong.
- Lắp đặt linh hoạt: có thể sử dụng phương án DIN Rail hoặc cố định trên plate.
- Nhiều lựa chọn model: đáp ứng các nhu cầu khác nhau về kích thước và số lượng Busbar.
Các sản phẩm tương đương trên thị trường
Trên thị trường hiện có nhiều thương hiệu cung cấp sản phẩm cùng nhóm Power Distribution Block và Distribution Terminal Block. Có thể kể đến các thương hiệu như Phoenix Contact, ABB, Weidmüller và Schneider Electric.
Tuy nhiên, sản phẩm cùng dòng chức năng không đồng nghĩa với khả năng thay thế trực tiếp. Khi lựa chọn sản phẩm tương đương cần kiểm tra dòng điện, điện áp, tiết diện dây, số cực, số nhánh, kích thước và phương pháp lắp đặt.
Câu hỏi thường gặp về cầu đấu phân phối điện
Cầu đấu phân phối điện dùng để làm gì?
Cầu đấu phân phối điện được dùng để nhận một nguồn điện và phân phối nguồn đó tới nhiều nhánh trong tủ điện hoặc hệ thống điện.
Cầu đấu JH8 có lắp được trên DIN Rail không?
Dòng JH8 được thiết kế cho phương án lắp đặt trên DIN Rail và cũng có thể được cố định trên plate bằng vít tùy cấu hình.
JH8207 và JH8407 khác nhau như thế nào?
JH8207 thuộc nhóm cầu đấu sử dụng 2 Busbar, trong khi JH8407 thuộc nhóm sử dụng 4 Busbar. Do đó hai model có cấu hình phân phối khác nhau.
Cầu đấu JH8 có dùng được dây mềm không?
Sản phẩm hỗ trợ đấu nối dây theo phạm vi tiết diện được quy định trong thông số của từng model. Khi sử dụng dây mềm cần đảm bảo đầu dây được chuẩn bị đúng cách và nằm hoàn toàn trong vùng kẹp của terminal.
Cầu đấu phân phối điện có thay thế được domino không?
Cầu đấu phân phối có thể thực hiện chức năng đấu nối tương tự domino ở một số ứng dụng, nhưng được thiết kế đặc biệt cho nhu cầu phân phối nguồn đến nhiều nhánh. Vì vậy cần lựa chọn theo chức năng và thông số của từng hệ thống.
Kết luận
Cầu đấu phân phối điện JH8 125A là giải pháp phù hợp cho các hệ thống cần phân phối nguồn điện đến nhiều nhánh trong tủ điện. Thiết kế sử dụng thanh dẫn Busbar, vỏ cách điện, nắp bảo vệ trong suốt và khả năng lắp đặt trên DIN Rail giúp thiết bị dễ bố trí và thuận tiện cho quá trình bảo trì.
Khi lựa chọn cầu đấu điện, người dùng nên kiểm tra đồng thời dòng điện, tiết diện dây, số lượng Busbar, số đầu đấu, kích thước, phương án lắp đặt và điều kiện vận hành. Không nên lựa chọn chỉ dựa trên dòng điện danh định.
Đối với các hệ thống điện công nghiệp, việc thiết kế và đấu nối cần được thực hiện bởi người có chuyên môn, tuân thủ tiêu chuẩn kỹ thuật và các yêu cầu an toàn điện của hệ thống.
