Cảm biến quang FOTEK A3 Series – Thông số kỹ thuật và cách chọn model

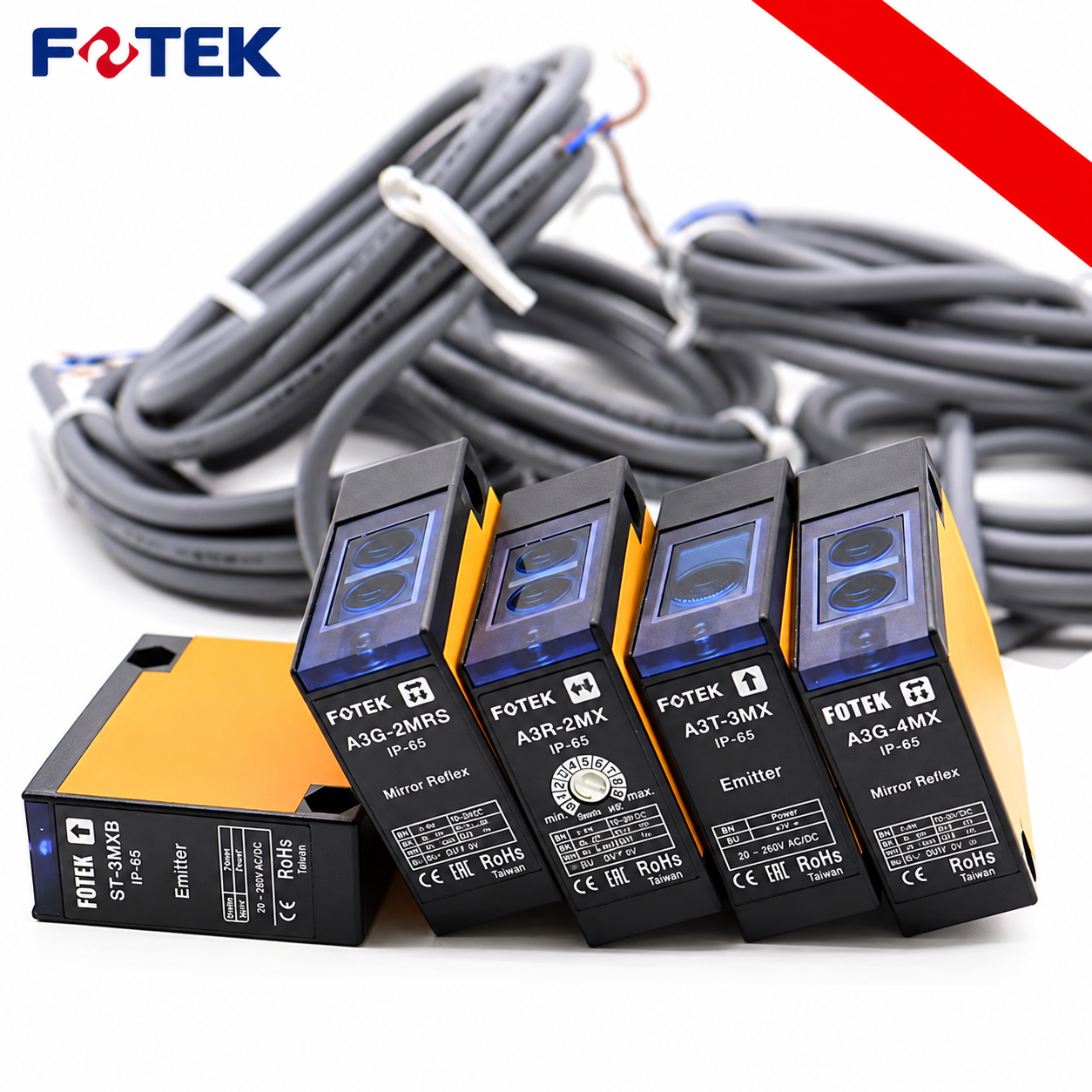

Cảm biến quang FOTEK A3 Series là dòng cảm biến quang công nghiệp có ngõ ra relay, được thiết kế với nhiều phương pháp phát hiện vật thể và khoảng cách làm việc khác nhau. Dòng sản phẩm bao gồm A3R phản xạ khuếch tán, A3G phản xạ gương và A3T thu phát độc lập, đáp ứng các nhu cầu phát hiện vật thể trong hệ thống tự động hóa.

Trong dòng A3, các model A3R-30X, A3R-1MX và A3R-2MX có khoảng cách phát hiện danh định lần lượt là 30 cm, 1 m và 2 m theo catalogue. Việc lựa chọn đúng model giúp kỹ thuật viên dễ dàng tích hợp cảm biến vào máy móc, dây chuyền sản xuất và hệ thống điều khiển.

Nội dung dưới đây tổng hợp các model tiêu biểu, thông số kỹ thuật, kích thước, sơ đồ đấu dây và hướng dẫn lựa chọn cảm biến quang FOTEK A3 theo nhu cầu sử dụng.

1. Tổng quan về cảm biến quang FOTEK A3 Series

FOTEK A3 Series là dòng cảm biến quang được catalogue giới thiệu với tên gọi Free Power Photo Sensor. Dòng sản phẩm có nhiều cấu hình phát hiện, cho phép lựa chọn theo khoảng cách, phương pháp lắp đặt và đặc điểm của đối tượng cần phát hiện.

Đặc điểm đáng chú ý của dòng A3 là ngõ ra relay, kết cấu nhỏ gọn và các tùy chọn nguồn điện được nêu trong catalogue. Một số phiên bản có cấp bảo vệ IP-65, trong khi các model hậu tố P được liệt kê ở nhóm IP-67.

Các đặc điểm chính của dòng sản phẩm gồm:

• Nhiều phương pháp phát hiện vật thể: phản xạ khuếch tán, phản xạ gương và thu phát độc lập.
• Nhiều khoảng cách phát hiện, từ vài chục centimet đến hàng chục mét tùy model.
• Ngõ ra relay, hỗ trợ tiếp điểm NO và COM; sơ đồ tài liệu cũng thể hiện tiếp điểm NC.
• Có phiên bản tiêu chuẩn và phiên bản chống nước theo danh mục model trong catalogue.
• Một số model có núm điều chỉnh độ nhạy để hỗ trợ thiết lập vùng phát hiện.

Lưu ý: Không phải tất cả model đều có cùng khoảng cách phát hiện, phương pháp điều chỉnh, cấp bảo vệ hoặc cấu hình điện. Cần kiểm tra mã hàng cụ thể trước khi đặt mua và lắp đặt.

2. Phân loại cảm biến quang FOTEK A3

2.1. Cảm biến quang phản xạ khuếch tán A3R

A3R là nhóm cảm biến phản xạ khuếch tán, trong đó bộ phát và bộ thu được bố trí trong cùng một thiết bị. Cảm biến phát ánh sáng về phía đối tượng và nhận ánh sáng phản xạ trở lại để xác định sự xuất hiện của vật thể.

Nhóm A3R phù hợp để xem xét trong các ứng dụng cần phát hiện vật thể ở khoảng cách ngắn hoặc trung bình mà không bố trí một bộ phát và bộ thu riêng biệt ở hai phía.

Các model tiêu biểu theo catalogue:

• A3R-30X: khoảng cách phát hiện 30 cm.
• A3R-1MX: khoảng cách phát hiện 100 cm.
• A3R-2MX: khoảng cách phát hiện 200 cm.

Catalogue cũng liệt kê các phiên bản chống nước A3R-30XP, A3R-1MXP và A3R-2MXP. Cần kiểm tra mã đầy đủ để lựa chọn đúng phiên bản.

2.2. Cảm biến quang phản xạ gương A3G

A3G là nhóm cảm biến phản xạ gương, sử dụng gương phản xạ để đưa ánh sáng trở lại cảm biến. Khi vật thể đi qua đường truyền quang giữa cảm biến và gương, tín hiệu nhận được thay đổi để thiết bị phát hiện vật thể.

Phương pháp này cần bố trí gương phản xạ phù hợp với cảm biến. Khi lựa chọn, cần kiểm tra khoảng cách lắp đặt, vị trí gương, khả năng căn chỉnh và phụ kiện đi kèm.

Các model tiêu biểu trong catalogue gồm:

• A3G-2MR: khoảng cách phát hiện 3 m.
• A3G-2MRS: khoảng cách phát hiện 2 m.
• A3G-4MRE: khoảng cách phát hiện 4 m.
• A3G-4MX: khoảng cách phát hiện 4 m.

Catalogue thể hiện sự khác nhau giữa các model về loại nguồn sáng và phương pháp điều chỉnh. Không nên lựa chọn chỉ dựa vào khoảng cách phát hiện; cần kiểm tra thêm mã hàng và thông số của phiên bản cụ thể.

2.3. Cảm biến quang thu phát độc lập A3T

A3T là nhóm cảm biến thu phát độc lập, sử dụng bộ phát và bộ thu đặt riêng ở hai phía của vùng phát hiện. Vật thể được nhận biết khi đi qua và làm gián đoạn đường truyền ánh sáng giữa hai bộ phận.

Nhóm này thích hợp để xem xét cho các vị trí cần giám sát vật thể đi qua một khoảng không gian xác định hoặc khi cần khoảng cách phát hiện lớn hơn so với nhóm phản xạ khuếch tán.

Các model tiêu biểu theo catalogue:

• A3T-3MX: khoảng cách phát hiện 3 m.
• A3T-10MX: khoảng cách phát hiện 10 m.
• A3T-20MX: khoảng cách phát hiện 20 m.

Các phiên bản A3T-3MXP, A3T-10MXP và A3T-20MXP cũng được liệt kê trong nhóm chống nước IP-67. Khi đặt hàng, cần xác định đầy đủ bộ phát, bộ thu và phụ kiện tương ứng theo cấu hình sản phẩm.

3. Bảng so sánh các model cảm biến quang FOTEK A3

Bảng dưới đây giúp đối chiếu nhanh các model tiêu biểu theo nguyên lý phát hiện và khoảng cách được công bố trong catalogue.

Ghi chú: Khoảng cách trong bảng là thông số catalogue, không đồng nghĩa với khoảng cách làm việc tối ưu trong mọi điều kiện. Bề mặt vật thể, hướng lắp, môi trường ánh sáng và căn chỉnh có thể ảnh hưởng đến khả năng phát hiện.

4. Thông số kỹ thuật cảm biến quang FOTEK A3

Theo catalogue A3 Series, dòng sản phẩm có các thông số chung được trình bày dưới đây. Những thông số cần xác nhận theo từng model được ghi chú riêng để tránh áp dụng nhầm cho toàn bộ dòng sản phẩm.

Quan trọng: Không sử dụng bảng thông số chung thay cho tài liệu của đúng mã hàng. Trước khi đấu nối, hãy xác nhận điện áp nguồn, sơ đồ chân, dòng tải tiếp điểm và yêu cầu bảo vệ của model đang sử dụng.

5. Kích thước và cách lắp đặt cảm biến quang A3R

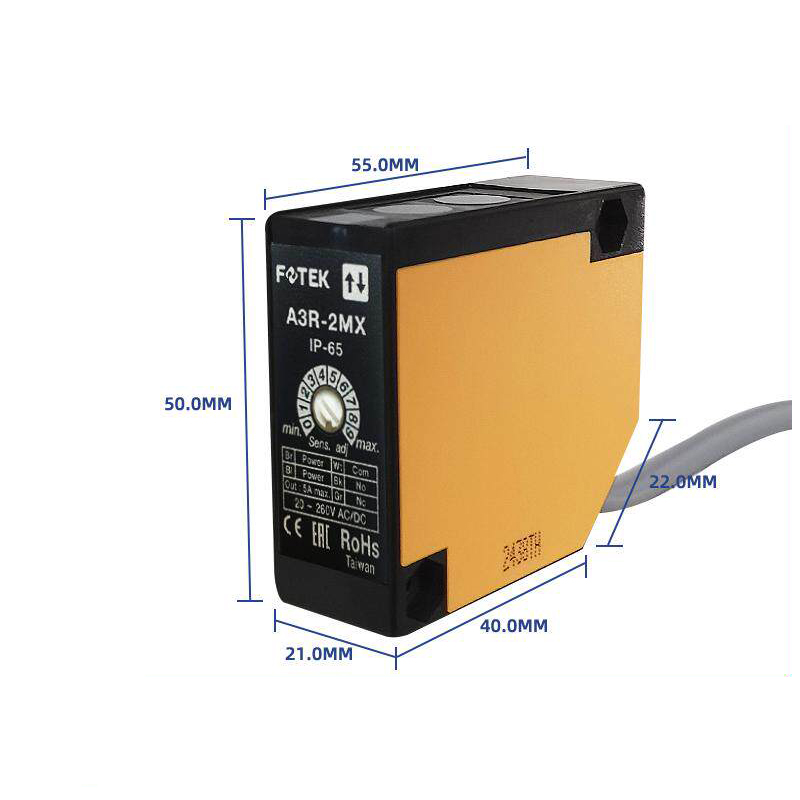

Các hình kích thước bạn cung cấp cho A3R-1MX và A3R-2MX thể hiện phần thân cảm biến có kích thước tham khảo khoảng 21 mm × 50 mm × 55 mm. Đây là kích thước thể hiện trên hình sản phẩm; cần đối chiếu bản vẽ kỹ thuật gốc khi thiết kế gá lắp hoặc thay thế thiết bị.

Đối với quá trình lắp đặt, nên thực hiện các bước sau:

• Xác định khoảng cách từ cảm biến đến vị trí cần phát hiện.
• Chọn model có khoảng cách phát hiện phù hợp với điều kiện thực tế.
• Cố định cảm biến chắc chắn bằng gá lắp phù hợp.
• Điều chỉnh hướng phát hiện và kiểm tra tín hiệu khi vật thể đi qua.
• Kiểm tra dây nguồn và tiếp điểm đầu ra trước khi đưa máy vào vận hành.

Không nên sử dụng kích thước tham khảo để gia công gá hàng loạt khi chưa xác minh bản vẽ kích thước chính thức của model cụ thể.

6. Sơ đồ đấu dây cảm biến quang FOTEK A3

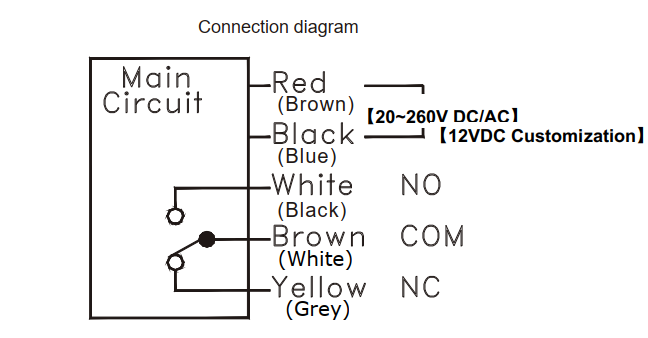

Catalogue thể hiện sơ đồ đấu nối nguồn và tiếp điểm relay gồm các chân NO, COM và NC. Hình sơ đồ bạn cung cấp cũng thể hiện các nhãn màu dây như Red, Black, White, Brown và Yellow, kèm chú thích màu trong ngoặc. Do cách ghi màu trong tài liệu có thể gây nhầm lẫn, cần đối chiếu đúng phiên bản và sơ đồ đi kèm sản phẩm thực tế.

Khi đấu nối, cần lưu ý:

• Xác định đúng hai dây cấp nguồn theo sơ đồ chính thức của model.
• Phân biệt tiếp điểm NO, COM và NC theo trạng thái hoạt động được nhà sản xuất quy định.
• Kiểm tra điện áp và dòng tải phù hợp với tiếp điểm relay.
• Ngắt nguồn trước khi đấu nối hoặc thay đổi dây điện.
• Không cấp điện chỉ dựa vào màu dây khi chưa xác minh sơ đồ đúng của thiết bị.

Đối với ứng dụng điều khiển PLC, contactor hoặc mạch báo trạng thái, cần kiểm tra khả năng tương thích giữa tiếp điểm relay và mạch nhận tín hiệu. Nếu tải có dòng khởi động lớn hoặc là tải cảm, cần xem xét biện pháp bảo vệ phù hợp.

7. Ứng dụng của cảm biến quang FOTEK A3 Series

Tùy theo phương pháp phát hiện và khoảng cách làm việc, cảm biến quang A3 có thể được xem xét cho nhiều ứng dụng tự động hóa công nghiệp.

• Máy đóng gói: phát hiện sự xuất hiện của sản phẩm hoặc bao bì tại vị trí kiểm tra.
• Băng tải: phát hiện vật thể đi qua một vị trí xác định để tạo tín hiệu điều khiển.
• Máy lắp ráp: xác nhận sự hiện diện của chi tiết trong vùng thao tác.
• Máy phân loại: tạo tín hiệu đầu vào cho hệ thống điều khiển khi vật thể đi qua vùng phát hiện.
• Hệ thống tự động hóa: đưa tín hiệu trạng thái về bộ điều khiển hoặc mạch relay tương thích.

Đây là các ứng dụng tham khảo dựa trên nguyên lý hoạt động của cảm biến quang. Khả năng sử dụng trong từng máy cụ thể cần được kiểm tra theo đặc tính vật thể, khoảng cách, ánh sáng môi trường và yêu cầu điều khiển.

8. Hướng dẫn chọn model cảm biến quang FOTEK A3

Để chọn đúng cảm biến, nên bắt đầu từ yêu cầu thực tế của máy thay vì chỉ chọn theo tên model hoặc khoảng cách lớn nhất.

• Nếu cần phát hiện vật thể trong khoảng cách ngắn: có thể xem xét A3R-30X với khoảng cách danh định 30 cm.
• Nếu cần khoảng cách khoảng 1 m: A3R-1MX là model cần xem xét.
• Nếu cần khoảng cách khoảng 2 m: có thể xem xét A3R-2MX.
• Nếu có thể bố trí gương phản xạ: tham khảo nhóm A3G và chọn model theo khoảng cách làm việc.
• Nếu có thể đặt bộ phát và bộ thu ở hai phía: tham khảo nhóm A3T cho các ứng dụng thu phát độc lập.
• Nếu làm việc trong môi trường cần cấp bảo vệ cao hơn: kiểm tra phiên bản IP-67 theo đúng mã hàng.

Khoảng cách phát hiện trong catalogue không đảm bảo cảm biến sẽ hoạt động tối ưu ở mọi điều kiện. Đối với vật thể nhỏ, bề mặt tối màu, bề mặt phản xạ mạnh hoặc môi trường có nhiều bụi và ánh sáng, nên kiểm tra khả năng phát hiện thực tế trước khi triển khai số lượng lớn.

9. Catalogue và tài liệu kỹ thuật FOTEK A3

Để hỗ trợ việc lựa chọn và lắp đặt, nên tham khảo đầy đủ catalogue trước khi đặt hàng. Tài liệu PHO-A3.pdf gồm ba trang, cung cấp thông tin tổng quan dòng sản phẩm, bảng model, khoảng cách phát hiện, thông số kỹ thuật, đường đặc tính và bản vẽ kích thước.

• Catalogue tổng quan FOTEK A3 Series.

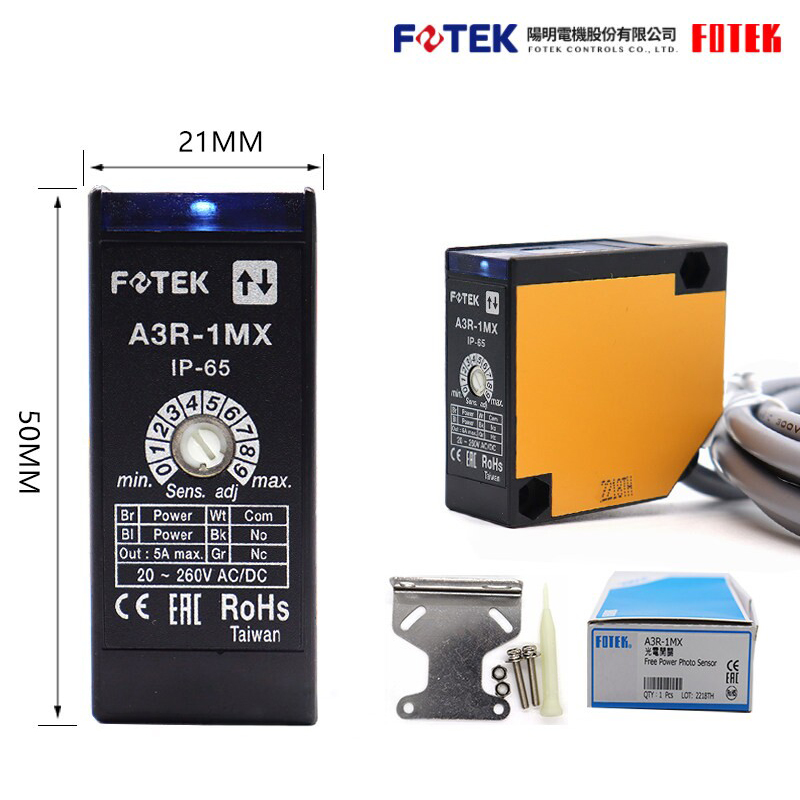

• Ảnh sản phẩm A3R-30X, A3R-1MX và A3R-2MX.

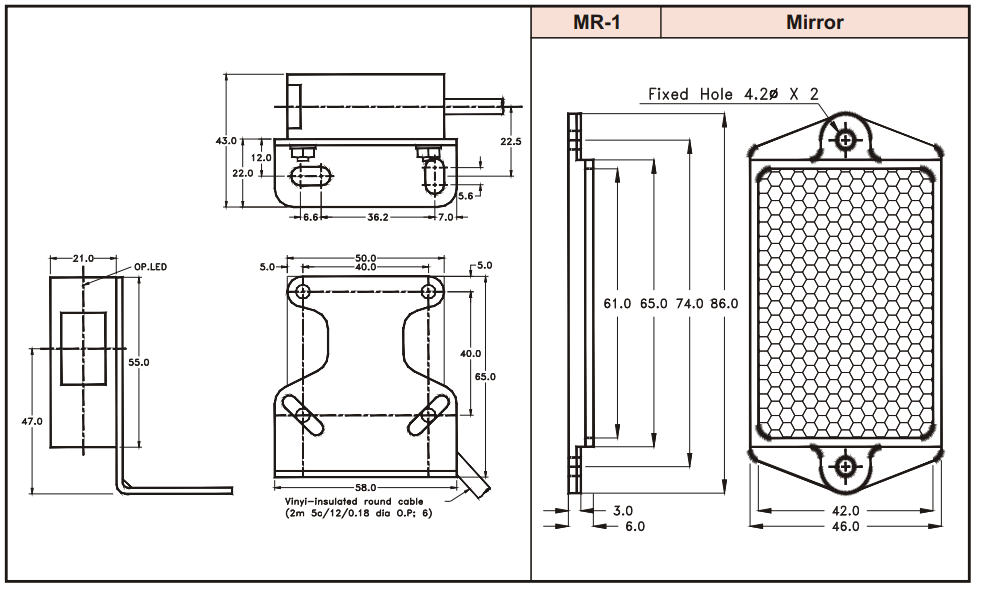

• Bản vẽ kích thước và gá lắp.
• Sơ đồ đấu dây nguồn và tiếp điểm relay.

Tải catalogue cảm biến quang FOTEK A3 Series (PDF)

Đường dẫn tải catalogue cần được thay bằng URL PDF thực tế sau khi tài liệu được tải lên website.

10. Câu hỏi thường gặp về cảm biến quang FOTEK A3

Cảm biến quang FOTEK A3R-1MX có khoảng cách phát hiện bao nhiêu?

Theo catalogue, A3R-1MX có khoảng cách phát hiện danh định 100 cm, tương đương 1 m.

A3R-1MX và A3R-2MX khác nhau như thế nào?

Khác biệt chính thể hiện trong catalogue là khoảng cách phát hiện: A3R-1MX là 1 m, còn A3R-2MX là 2 m. Khi thay thế hoặc đặt mua, vẫn cần kiểm tra đầy đủ mã hàng và thông số điện.

A3R, A3G và A3T khác nhau ở điểm nào?

A3R sử dụng nguyên lý phản xạ khuếch tán; A3G sử dụng gương phản xạ; A3T sử dụng bộ phát và bộ thu đặt riêng ở hai phía của vùng phát hiện.

Cảm biến quang FOTEK A3 sử dụng ngõ ra gì?

Catalogue mô tả phương pháp đầu ra là relay. Sơ đồ đấu nối thể hiện các tiếp điểm NO, COM và NC. Cần kiểm tra cấu hình cụ thể của model trước khi đấu tải.

Các model A3 có chống nước không?

Catalogue liệt kê nhóm tiêu chuẩn IP-65 và một số phiên bản hậu tố P thuộc nhóm IP-67. Cần chọn đúng phiên bản theo điều kiện môi trường làm việc.
