Cảm biến quang FOTEK A3R-2MX là cảm biến phản xạ khuếch tán có khoảng cách phát hiện danh định 2m và ngõ ra relay theo catalogue dòng A3. Sản phẩm có thể được xem xét cho các ứng dụng phát hiện vật thể trên băng tải, máy đóng gói và hệ thống tự động hóa công nghiệp. Tham khảo thông số kỹ thuật, kích thước và sơ đồ đấu dây để lựa chọn model phù hợp.
Cảm biến quang FOTEK A3R-2MX là cảm biến quang công nghiệp thuộc dòng A3 Series, sử dụng nguyên lý phản xạ khuếch tán để phát hiện vật thể. Theo catalogue FOTEK A3, model này có khoảng cách phát hiện danh định 200 cm, tương đương 2 m, và sử dụng ngõ ra relay theo thông số dòng sản phẩm.
So với A3R-30X và A3R-1MX, FOTEK A3R-2MX có khoảng cách phát hiện danh định lớn hơn trong nhóm ba model A3R phổ biến đang được giới thiệu. Thiết bị có thể được xem xét cho các ứng dụng phát hiện vật thể trên băng tải, máy đóng gói và hệ thống tự động hóa khi điều kiện vật thể, môi trường và khoảng cách lắp đặt đáp ứng yêu cầu.
Bài viết dưới đây cung cấp thông tin về đặc điểm, thông số kỹ thuật, nguyên lý hoạt động, kích thước và cách lựa chọn cảm biến quang FOTEK A3R-2MX.
FOTEK A3R-2MX thuộc nhóm cảm biến quang phản xạ khuếch tán A3R. Bộ phát và bộ thu được tích hợp trong cùng một thiết bị. Cảm biến phát ánh sáng về phía đối tượng và tiếp nhận ánh sáng phản xạ trở lại để nhận biết vật thể trong vùng phát hiện.
Với nguyên lý phản xạ khuếch tán, A3R-2MX không cần bố trí gương phản xạ riêng như nhóm cảm biến phản xạ gương. Việc lắp đặt có thể thuận tiện hơn trong những hệ thống không có điều kiện bố trí gương, miễn là đặc tính phản xạ của vật thể phù hợp.
Các đặc điểm chính của model:
Cần kiểm tra mã hàng đầy đủ trước khi đặt mua, đặc biệt khi cần phân biệt phiên bản tiêu chuẩn với phiên bản hậu tố P.
Bảng sau tổng hợp các thông số được thể hiện trong catalogue A3 Series. Những thông số điện cần xác nhận theo đúng phiên bản được ghi chú rõ để tránh áp dụng nhầm.
| Thông số | Thông tin |
|---|---|
| Thương hiệu | FOTEK |
| Model | A3R-2MX |
| Loại cảm biến | Phản xạ khuếch tán |
| Khoảng cách phát hiện | 200 cm (2 m) theo catalogue |
| Phương pháp đầu ra | Relay |
| Điện áp nguồn | Catalogue dòng A3 ghi 20–260V DC/AC và đề cập tùy chọn 12VDC theo cấu hình; cần xác nhận phiên bản thực tế. |
| Dòng tiếp điểm relay | Catalogue có chỗ ghi 3A/250VAC và bảng thông số chung ghi 5A/250VAC; cần xác minh theo model. |
| Cấp bảo vệ | IP-65 cho phiên bản tiêu chuẩn được liệt kê; kiểm tra mã hậu tố P nếu cần IP-67. |
Lưu ý: Không áp dụng mặc định toàn bộ thông số chung của dòng A3 cho A3R-2MX nếu chưa xác nhận đúng phiên bản. Cần kiểm tra nhãn sản phẩm và sơ đồ chính thức trước khi đấu nối.
Cảm biến quang FOTEK A3R-2MX phát ánh sáng về phía đối tượng cần phát hiện. Khi ánh sáng phản xạ từ vật thể quay trở lại bộ thu, mạch điện tử xử lý sự thay đổi tín hiệu và điều khiển ngõ ra relay.
Nguyên lý này cho phép cảm biến phát hiện vật thể mà không cần gương phản xạ riêng. Tuy nhiên, khả năng phát hiện phụ thuộc vào khoảng cách, kích thước, màu sắc, độ phản xạ của vật thể và điều kiện ánh sáng xung quanh.
Với khoảng cách danh định 2 m, người dùng nên thử nghiệm trên chính đối tượng thực tế để xác nhận độ ổn định trước khi triển khai trong dây chuyền.
Khi lắp đặt A3R-2MX, cần bố trí cảm biến sao cho hướng phát hiện phù hợp với đường đi của vật thể, đồng thời tránh rung lắc và các bề mặt gây phản xạ ngoài ý muốn.
Quy trình lắp đặt tham khảo:

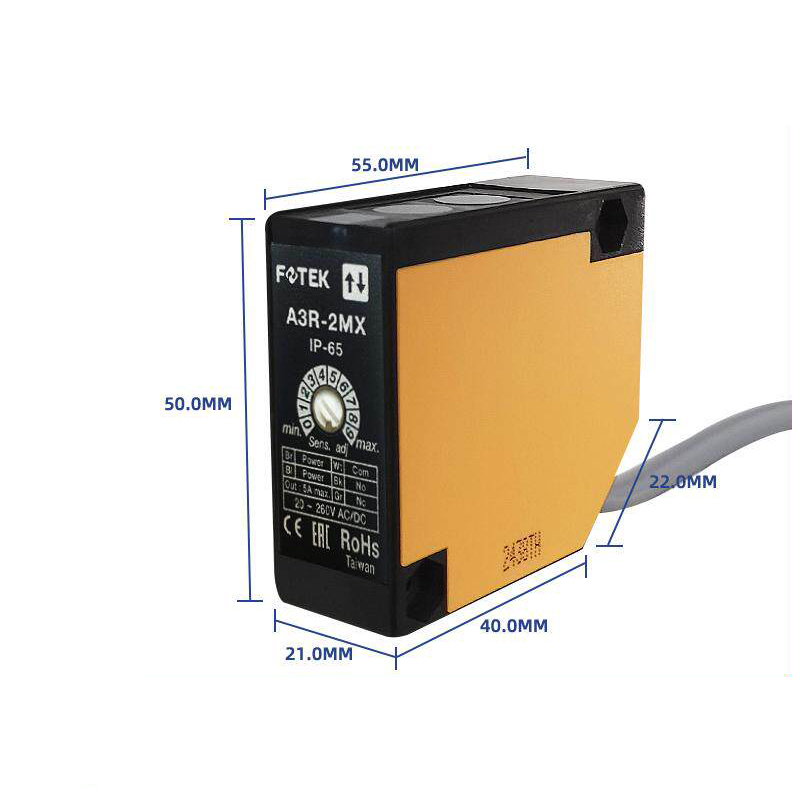

Các hình kích thước và gá lắp cần đúng model hoặc được xác nhận dùng chung giữa các model A3R trước khi công bố trên trang sản phẩm.

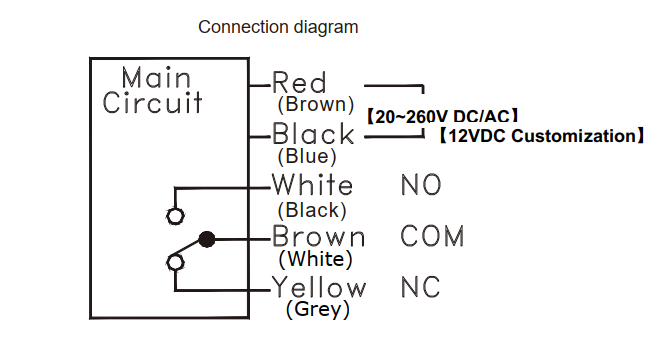

Catalogue dòng A3 mô tả ngõ ra relay và thể hiện các tiếp điểm NO, COM, NC. Khi sử dụng A3R-2MX, cần đối chiếu sơ đồ đấu nối chính thức của đúng phiên bản điện áp và mã sản phẩm.
Các lưu ý khi đấu nối:
Catalogue được cung cấp có cách ghi màu dây chưa hoàn toàn rõ ràng. Vì vậy, không nên sử dụng phần mô tả này thay cho sơ đồ đấu dây chính thức của thiết bị thực tế.
Với khoảng cách phát hiện danh định 2 m, A3R-2MX có thể được xem xét trong các ứng dụng cần phát hiện vật thể ở khoảng cách xa hơn so với A3R-30X và A3R-1MX, nếu điều kiện phản xạ của đối tượng đáp ứng yêu cầu.
Đối với vật thể nhỏ, bề mặt tối màu hoặc môi trường có nhiều ánh sáng nhiễu, cần kiểm tra thực tế trước khi sử dụng. Nếu vật thể không phản xạ đủ ánh sáng về cảm biến, khoảng cách phát hiện có thể thấp hơn giá trị danh định.
Ba model A3R có cùng nguyên lý phản xạ khuếch tán nhưng khác nhau về khoảng cách phát hiện danh định. Việc so sánh giúp lựa chọn model phù hợp với vị trí lắp đặt.
| Model | Khoảng cách danh định | Định hướng lựa chọn |
|---|---|---|
| A3R-30X | 30 cm | Khoảng cách ngắn |
| A3R-1MX | 1 m | Khoảng cách trung bình |
| A3R-2MX | 2 m | Khoảng cách xa hơn trong nhóm ba model |
Nếu khoảng cách phát hiện cần thiết gần 2 m, A3R-2MX là model có thể xem xét. Nếu vị trí lắp đặt ngắn hơn đáng kể, nên đối chiếu A3R-30X hoặc A3R-1MX để lựa chọn phù hợp.
Xem thêm: Cảm biến quang FOTEK A3 Series – Tổng quan và cách chọn model
Tham khảo thêm: Cảm biến quang FOTEK A3R-1MX
Tham khảo thêm: Cảm biến quang FOTEK A3R-30X
Catalogue FOTEK A3 Series cung cấp thông tin về các nhóm cảm biến, khoảng cách phát hiện, thông số chung và hình ảnh kỹ thuật. Người dùng nên đối chiếu catalogue với nhãn sản phẩm trước khi lắp đặt hoặc thay thế thiết bị.
Tải catalogue cảm biến quang FOTEK A3 Series (PDF)
Cảm biến quang FOTEK A3R-2MX có khoảng cách phát hiện bao nhiêu?
Theo catalogue, A3R-2MX có khoảng cách phát hiện danh định 200 cm, tương đương 2 m.
A3R-2MX có cần gương phản xạ không?
A3R-2MX thuộc nhóm phản xạ khuếch tán, sử dụng ánh sáng phản xạ từ vật thể nên không cần gương phản xạ riêng theo nguyên lý của nhóm A3G.
A3R-2MX có ngõ ra relay không?
Catalogue dòng A3 mô tả phương pháp đầu ra là relay. Cần kiểm tra sơ đồ chân và thông số tiếp điểm của đúng phiên bản trước khi đấu nối.
A3R-2MX có phiên bản chống nước không?
Catalogue liệt kê model A3R-2MXP trong nhóm phiên bản IP-67. Cần xác nhận mã hàng đầy đủ khi đặt mua để tránh nhầm với A3R-2MX tiêu chuẩn.
A3R-2MX có thể thay thế A3R-1MX không?
Hai model có khoảng cách phát hiện danh định khác nhau: A3R-1MX là 1 m, còn A3R-2MX là 2 m. Khả năng thay thế cần được đánh giá theo vị trí lắp đặt, đặc tính vật thể và thông số điện.
Khi lựa chọn cảm biến quang FOTEK A3R-2MX, hãy xác định khoảng cách phát hiện, nguồn điện, ngõ ra và điều kiện môi trường để đối chiếu đúng phiên bản.
Nếu cần thay thế cảm biến đang sử dụng, nên cung cấp mã model hiện tại, hình ảnh nhãn sản phẩm và sơ đồ kết nối để kiểm tra khả năng tương thích trước khi đặt mua.
Liên hệ để được tư vấn thông số kỹ thuật, lựa chọn model và nhận báo giá cảm biến quang FOTEK A3R-2MX.
