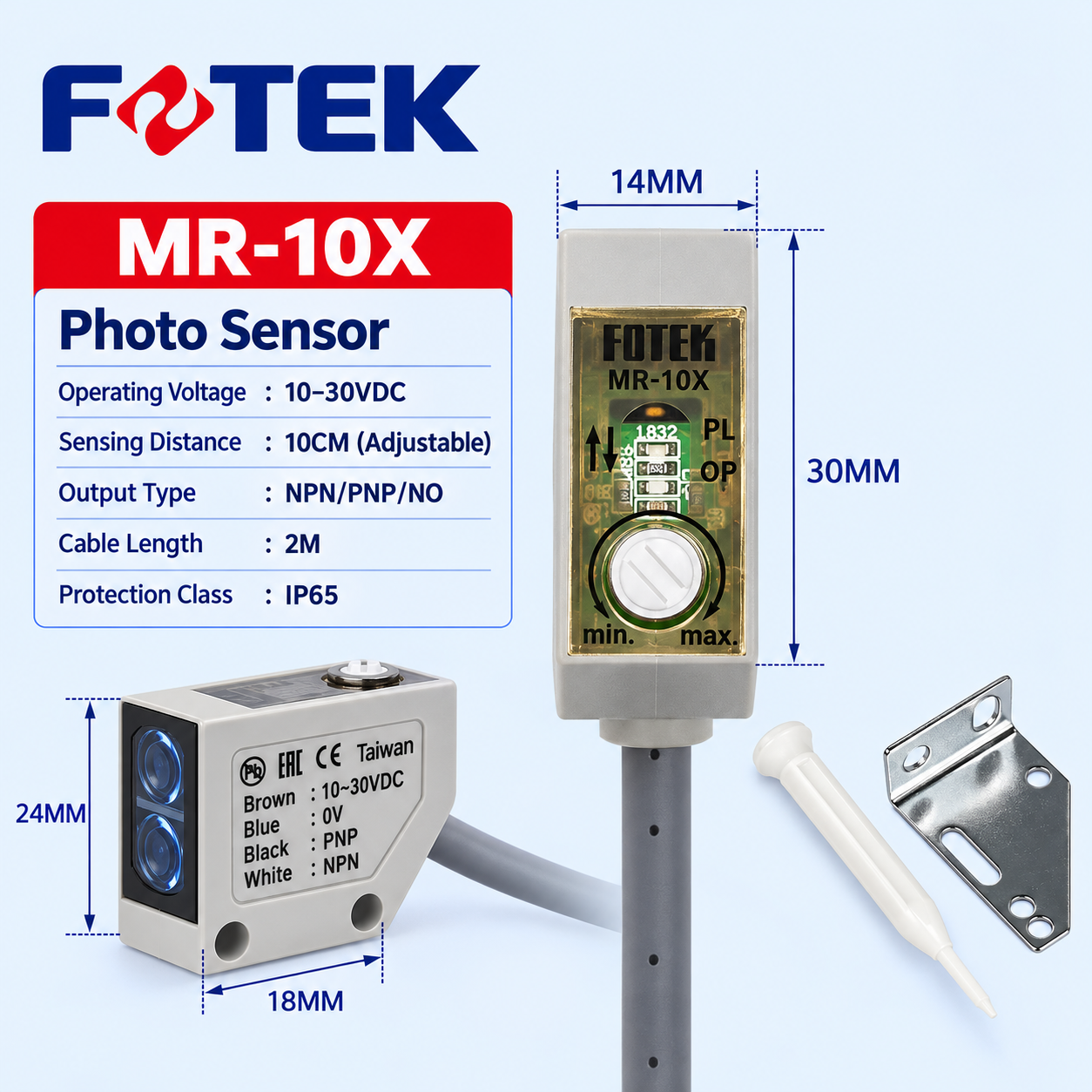

Cảm biến quang FOTEK MR-10X thuộc dòng MS Series, sử dụng nguyên lý phản xạ khuếch tán với khoảng cách phát hiện tối đa theo thông số danh định 10 cm, có thể điều chỉnh độ nhạy. Thiết bị sử dụng nguồn 10–30VDC, hỗ trợ đầu ra NPN và PNP, cáp 4 lõi dài 2 m và cấp bảo vệ IP65. Phù hợp cho các ứng dụng phát hiện vật thể trong máy móc và hệ thống tự động hóa công nghiệp.
Cảm biến quang FOTEK MR-10X là cảm biến quang điện thuộc dòng MS Series, được sử dụng để phát hiện sự hiện diện của vật thể trong hệ thống tự động hóa. Sản phẩm có khoảng cách phát hiện danh định 10 cm, nguồn cấp 10–30VDC và đầu ra NPN/PNP. Model MR-10X sử dụng cáp dài 2 m, cấp bảo vệ IP65 và có núm điều chỉnh độ nhạy để phù hợp với điều kiện lắp đặt thực tế.
Với thiết kế nhỏ gọn, cảm biến quang FOTEK MR-10X có thể được ứng dụng trong máy đóng gói, băng tải, máy lắp ráp và các thiết bị kiểm tra sản phẩm. Đây là lựa chọn đáng cân nhắc khi cần cảm biến quang phát hiện vật thể ở khoảng cách ngắn, dễ tích hợp với hệ thống điều khiển PLC tương thích.
FOTEK MR-10X sử dụng nguyên lý phản xạ khuếch tán. Bộ phát và bộ thu được tích hợp trong cùng thiết bị. Khi ánh sáng phát ra gặp vật thể và phản xạ trở lại bộ thu, cảm biến xử lý tín hiệu để thay đổi trạng thái đầu ra.
So với phương pháp thu phát độc lập, cấu hình phản xạ khuếch tán không yêu cầu lắp riêng bộ phát và bộ thu ở hai phía của vật thể. Điều này giúp đơn giản hóa việc bố trí thiết bị trong các máy có không gian lắp đặt hạn chế.
Model MR-10X có núm chỉnh độ nhạy trên thân, hỗ trợ điều chỉnh khả năng phát hiện theo điều kiện làm việc. Khoảng cách phát hiện thực tế có thể thay đổi tùy màu sắc, kích thước, vật liệu và bề mặt của đối tượng.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | FOTEK |
| Model | MR-10X |
| Dòng sản phẩm | MS Series |
| Nguyên lý phát hiện | Phản xạ khuếch tán |
| Khoảng cách phát hiện | 10 cm, điều chỉnh được theo ảnh thông số sản phẩm |
| Điện áp hoạt động | 10–30VDC |
| Đầu ra | NPN và PNP |
| Kiểu đầu ra | NO theo thông tin trên ảnh sản phẩm |
| Dòng đầu ra tối đa | 150 mA theo catalogue MS Series |
| Thời gian đáp ứng | Tối đa 2 ms theo thông số chung của dòng |
| Nguồn phát sáng | LED hồng ngoại theo catalogue dòng |
| Chiều dài cáp | 2 m |
| Cấp bảo vệ | IP65 |
Lưu ý: Catalogue MS Series không liệt kê riêng model MR-10X trong bảng thông số khoảng cách phát hiện. Vì vậy, thông số 10 cm được sử dụng theo hình ảnh sản phẩm bạn cung cấp; các thông số chung của dòng cần được xác nhận với tài liệu kỹ thuật chính thức của đúng phiên bản trước khi sử dụng cho thiết kế yêu cầu độ chính xác cao.
Cảm biến phát ánh sáng hồng ngoại về phía đối tượng cần phát hiện. Khi ánh sáng phản xạ quay trở lại bộ thu, mạch điện tử bên trong xử lý tín hiệu và chuyển trạng thái đầu ra.
Người dùng có thể điều chỉnh núm độ nhạy để tối ưu khả năng phát hiện trong phạm vi cho phép. Khi lắp đặt, nên thử nghiệm với chính sản phẩm hoặc vật liệu được sử dụng trên dây chuyền nhằm hạn chế hiện tượng phát hiện không ổn định.

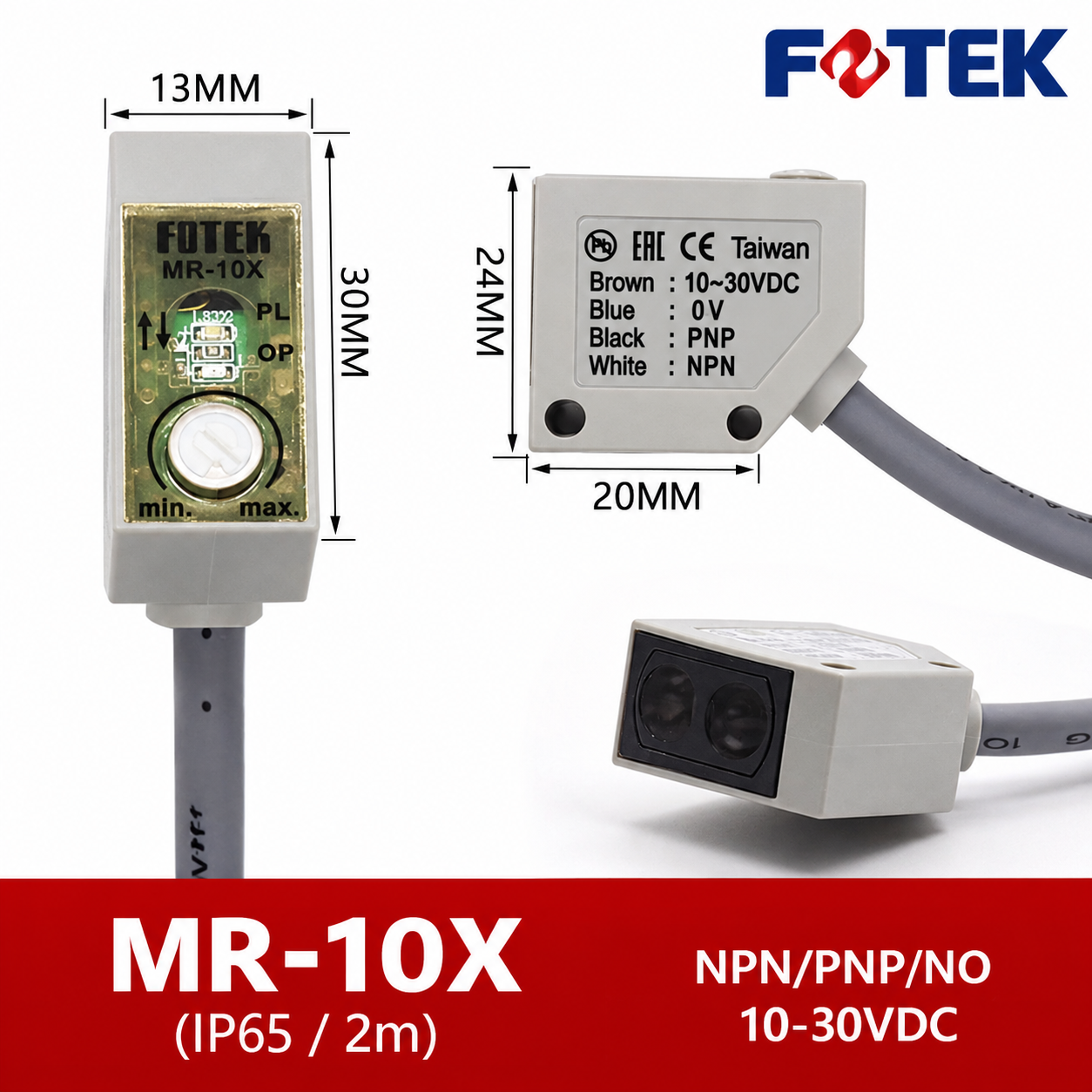

Ảnh kích thước sản phẩm thể hiện thân cảm biến với các kích thước tham khảo: mặt điều chỉnh rộng khoảng 13–14 mm, chiều cao khoảng 30 mm; phần thân ngang có kích thước khoảng 20 mm và cao khoảng 24 mm. Khi thiết kế gá lắp, cần đối chiếu bản vẽ cơ khí và sản phẩm thực tế để xác nhận kích thước chính xác.
Các bước lắp đặt tham khảo:

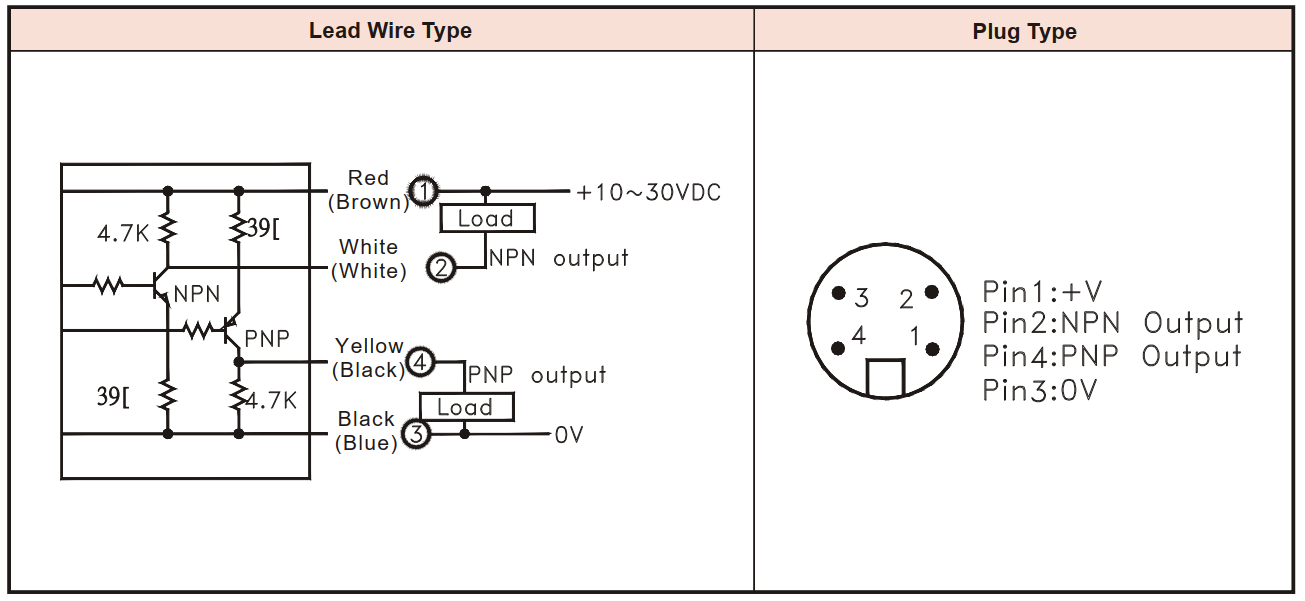

Theo nhãn trên thân sản phẩm và sơ đồ đấu dây của dòng MS Series, cảm biến sử dụng bốn dây với chức năng cơ bản như sau:
| Màu dây | Chức năng |
|---|---|
| Nâu (Brown) | Nguồn dương +10–30VDC |
| Xanh dương (Blue) | Nguồn 0V |
| Đen (Black) | Đầu ra PNP |
| Trắng (White) | Đầu ra NPN |
Khi đấu nối, cần chọn đầu ra phù hợp với loại đầu vào PLC hoặc bộ điều khiển. Không sử dụng đồng thời hai đầu ra theo cách không được hỗ trợ trong sơ đồ ứng dụng. Nên ngắt nguồn trước khi đấu dây và kiểm tra lại cực tính trước khi cấp điện.
Với khoảng cách phát hiện ngắn, kích thước nhỏ gọn và đầu ra NPN/PNP, MR-10X có thể được xem xét cho các ứng dụng:
Hiệu quả phát hiện phụ thuộc vào đặc tính bề mặt vật thể và môi trường vận hành. Nên chạy thử với vật thể thực tế trước khi triển khai sản xuất.
Dòng MS Series có nhiều cấu hình cảm biến quang khác nhau. Theo catalogue, nhóm phản xạ khuếch tán gồm MR-30X với khoảng cách 30 cm và MR-60X với khoảng cách 60 cm. Dòng MR-10X trong bài viết này được thể hiện ở ảnh sản phẩm với khoảng cách 10 cm.
Khi lựa chọn, cần phân biệt các model theo khoảng cách phát hiện, kiểu kết nối, cấp bảo vệ và nguyên lý phát hiện. Không nên thay thế trực tiếp một model bằng model khác chỉ dựa trên hình dáng bên ngoài.
Catalogue MS Series cung cấp thông tin tổng quan về cảm biến quang loại phản xạ khuếch tán, phản xạ gương và thu phát độc lập, cùng thông số chung, sơ đồ kết nối và bản vẽ kích thước.
Xem catalogue cảm biến quang FOTEK MS Series (PDF)
Đường dẫn trên là tên file mẫu; hãy thay bằng URL PDF thực tế sau khi tải tài liệu lên website.
MR-10X có khoảng cách phát hiện bao nhiêu?
Ảnh thông số sản phẩm thể hiện khoảng cách phát hiện 10 cm có thể điều chỉnh. Khoảng cách sử dụng thực tế phụ thuộc vào vật thể và điều kiện lắp đặt.
MR-10X sử dụng nguồn điện bao nhiêu?
Ảnh nhãn sản phẩm thể hiện nguồn hoạt động 10–30VDC.
Cảm biến MR-10X có đầu ra NPN và PNP không?
Có. Nhãn sản phẩm thể hiện dây đen là PNP và dây trắng là NPN. Cần kiểm tra sơ đồ đi kèm thiết bị trước khi đấu nối.
MR-10X có thể kết nối PLC không?
Có thể kết nối với đầu vào PLC tương thích NPN hoặc PNP, với điều kiện đấu dây và thông số điện phù hợp.
MR-10X có chống nước không?
Ảnh sản phẩm ghi cấp bảo vệ IP65. Cần tuân thủ điều kiện lắp đặt và sử dụng do nhà sản xuất quy định.
Nếu cần lựa chọn cảm biến quang FOTEK MR-10X cho máy móc hoặc hệ thống tự động hóa, hãy xác định khoảng cách phát hiện, nguồn cấp, kiểu đầu vào PLC và điều kiện môi trường. Với trường hợp thay thế cảm biến hiện có, nên cung cấp hình ảnh nhãn model và sơ đồ đấu dây để kiểm tra tính tương thích.
