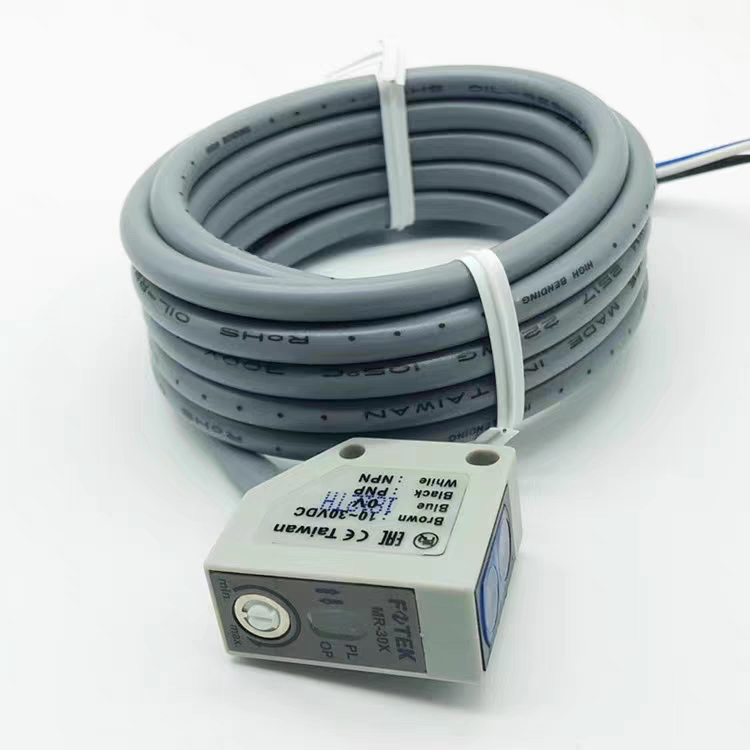

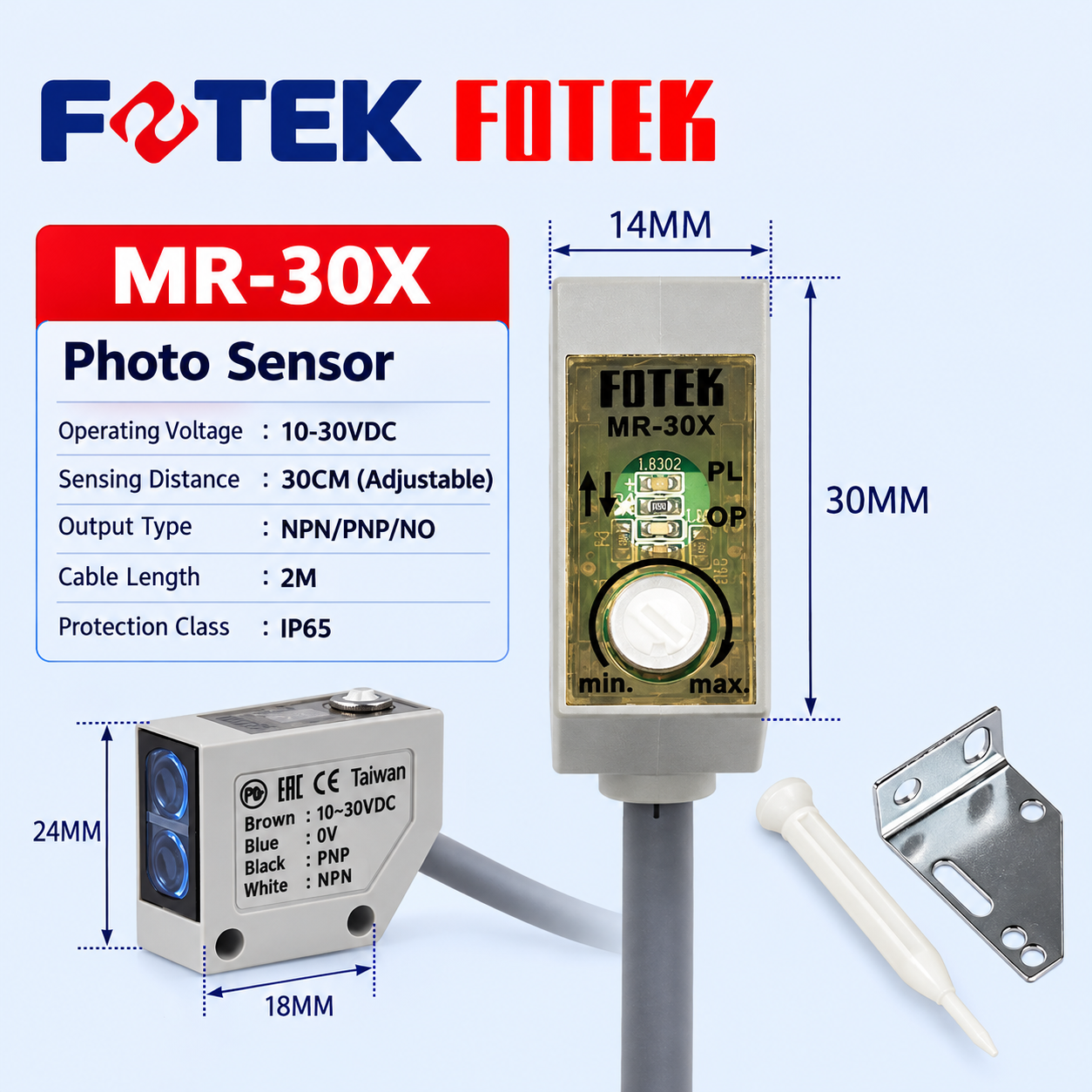

Cảm biến quang FOTEK MR-30X là thiết bị phát hiện vật thể không tiếp xúc, phù hợp với các hệ thống tự động hóa công nghiệp. Sản phẩm sử dụng nguồn 10–30VDC, khoảng cách phát hiện tối đa theo thông số công bố là 30cm và hỗ trợ ngõ ra NPN/PNP. Cảm biến có núm điều chỉnh độ nhạy, dây dẫn dài 2m và thiết kế nhỏ gọn, thuận tiện cho việc lắp đặt trên máy móc, dây chuyền sản xuất và hệ thống điều khiển PLC.
Cảm biến quang FOTEK MR-30X thuộc dòng MS Series của FOTEK, sử dụng nguyên lý phản xạ khuếch tán để phát hiện vật thể. Theo catalogue, sản phẩm có khoảng cách phát hiện danh định 30 cm, sử dụng nguồn 10–30VDC và tích hợp hai đầu ra NPN, PNP. Thiết bị có thiết kế nhỏ gọn, cáp kết nối 4 lõi dài khoảng 2 m và cấp bảo vệ IP65 đối với phiên bản MR-30X tiêu chuẩn.
FOTEK MR-30X phù hợp để xem xét trong các ứng dụng phát hiện sản phẩm trên băng tải, máy đóng gói, máy lắp ráp và hệ thống tự động hóa công nghiệp. Nhờ có cả đầu ra NPN và PNP, cảm biến mang lại sự linh hoạt khi kết nối với các mạch điều khiển tương thích.
Nếu bạn đang tìm cảm biến quang FOTEK 30 cm sử dụng nguồn DC 10–30V, bài viết này sẽ giúp bạn tìm hiểu thông số kỹ thuật, kích thước, sơ đồ đấu dây và cách phân biệt MR-30X với phiên bản MR-30XP.
FOTEK MR-30X là cảm biến quang phản xạ khuếch tán thuộc dòng MS Series. Bộ phát và bộ thu được bố trí trong cùng thiết bị, cho phép cảm biến phát ánh sáng về phía đối tượng và tiếp nhận ánh sáng phản xạ để xác định sự xuất hiện của vật thể.
Với khoảng cách phát hiện danh định 30 cm, model này hướng đến các ứng dụng cần phát hiện vật thể ở khoảng cách tương đối ngắn. Cảm biến không yêu cầu gương phản xạ riêng theo nguyên lý phản xạ khuếch tán.
Các đặc điểm chính của FOTEK MR-30X:
Bảng thông số dưới đây được tổng hợp từ catalogue MS Series của FOTEK, trong đó MR-30X được liệt kê ở nhóm cảm biến phản xạ khuếch tán, loại dây dẫn.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | FOTEK |
| Model | MR-30X |
| Dòng sản phẩm | MS Series |
| Nguyên lý phát hiện | Phản xạ khuếch tán |
| Khoảng cách phát hiện | 30 cm |
| Điện áp hoạt động | 10–30VDC |
| Dòng tiêu thụ | Tối đa 30 mA |
| Phương pháp đầu ra | NPN và PNP |
| Trạng thái đầu ra | NO theo bảng thông số model |
| Dòng đầu ra tối đa | 150 mA |
| Dòng rò tối đa | 0,8 mA |
| Điện áp dư tối đa | 0,6 V |
| Thời gian đáp ứng | Tối đa 2 ms |
| Điều chỉnh độ nhạy | Núm chỉnh 270° |
| Nguồn phát sáng | LED hồng ngoại |
| Cáp kết nối | 4 lõi, dài 2 m |
| Cấp bảo vệ | IP65 |
| Nhiệt độ hoạt động | -20°C đến +60°C |
| Độ ẩm hoạt động | 35–85% RH |
Lưu ý: Thông số được tổng hợp từ catalogue MS Series. Cần đối chiếu nhãn sản phẩm và tài liệu đi kèm khi lựa chọn phiên bản cụ thể.
MR-30X hoạt động theo nguyên lý phản xạ khuếch tán. Cảm biến phát ánh sáng hồng ngoại về phía vật thể cần phát hiện. Khi ánh sáng phản xạ quay trở lại bộ thu, mạch điện tử xử lý tín hiệu và thay đổi trạng thái đầu ra tương ứng.
Với thiết kế tích hợp bộ phát và bộ thu, cảm biến không cần bố trí gương phản xạ riêng. Tuy nhiên, khoảng cách phát hiện thực tế phụ thuộc vào màu sắc, kích thước, vật liệu và góc đặt của đối tượng.
Đối với vật thể tối màu hoặc bề mặt phản xạ yếu, nên thử nghiệm cảm biến trong điều kiện thực tế trước khi đưa vào vận hành chính thức.

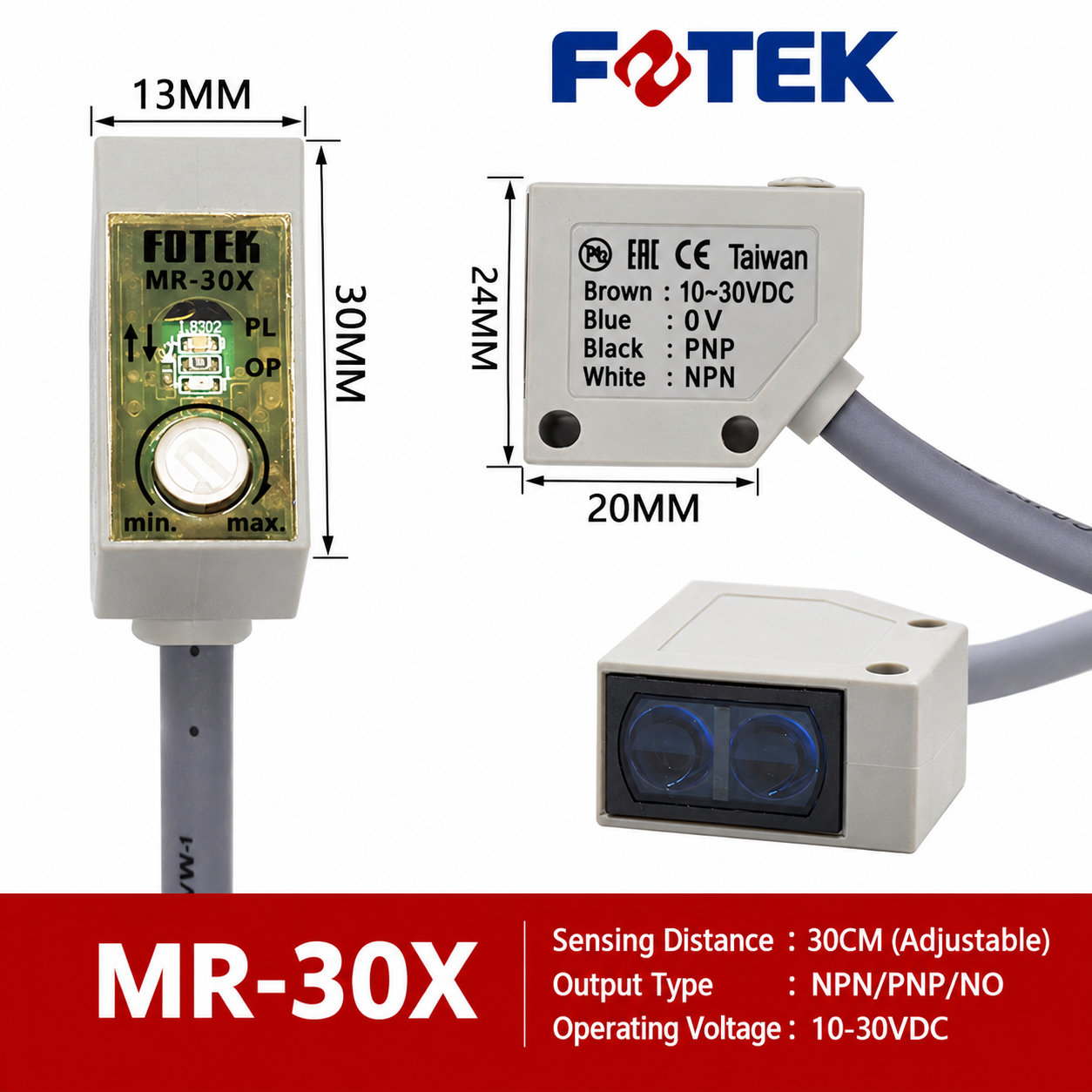

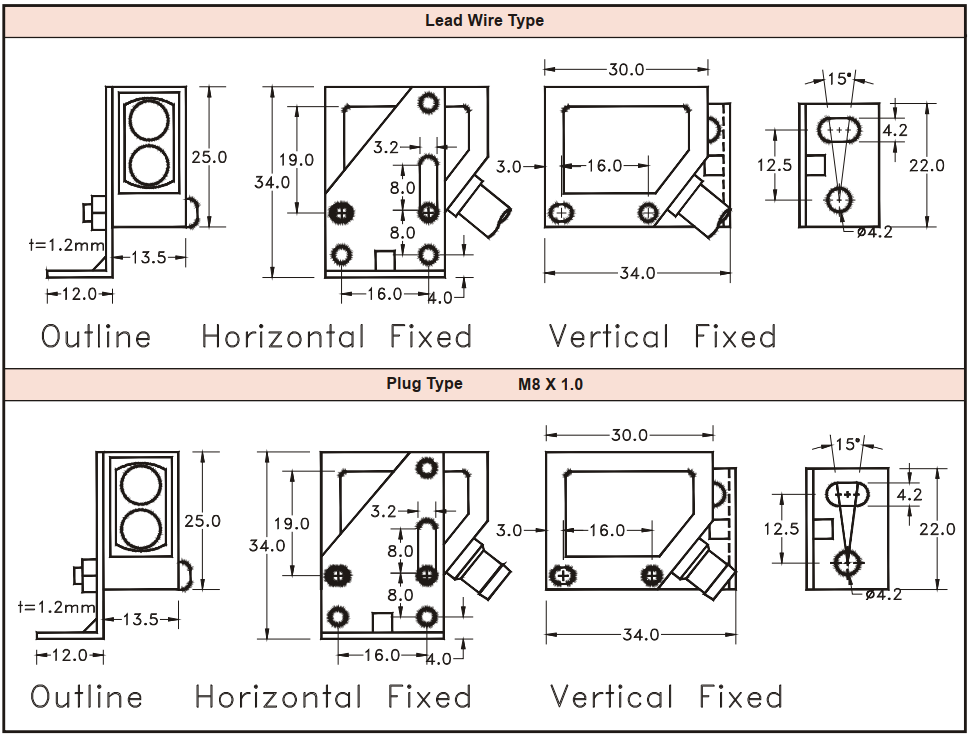

Theo bản vẽ catalogue MS Series, thân cảm biến có kích thước tổng thể tham khảo khoảng 13,5 mm chiều rộng, 25 mm chiều cao và 30 mm chiều dài. Khi thiết kế gá lắp, nên đối chiếu bản vẽ gốc để xác định chính xác vị trí lỗ bắt vít và hướng lắp.
Quy trình lắp đặt tham khảo:

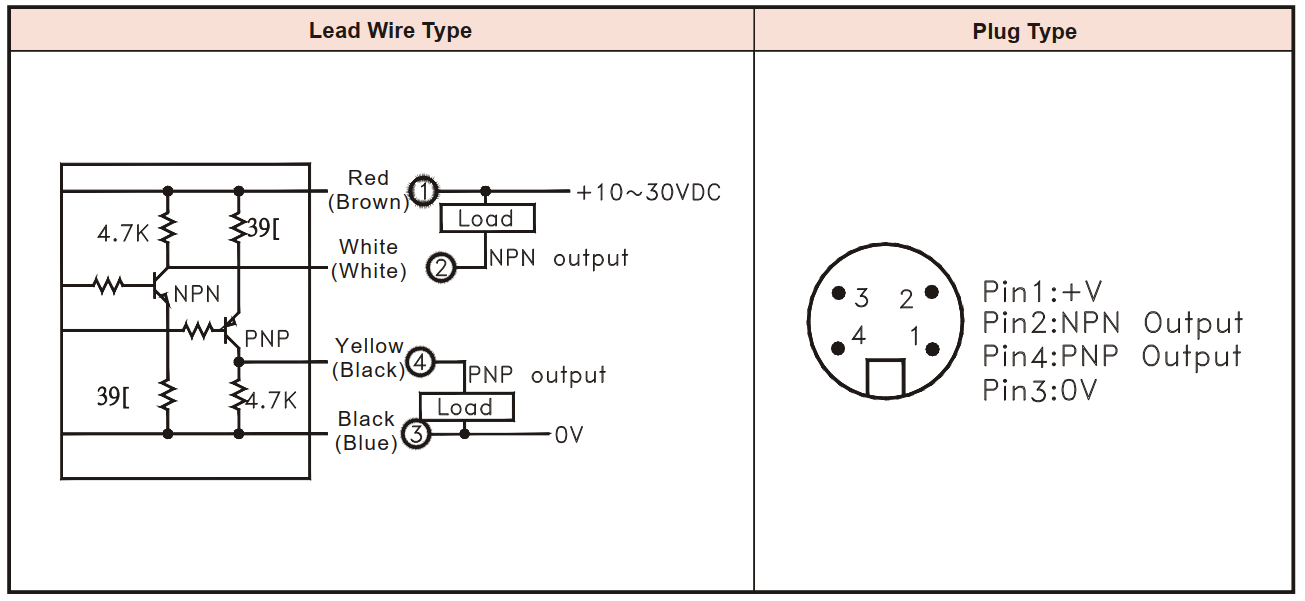

FOTEK MR-30X sử dụng cáp 4 lõi, hỗ trợ đầu ra NPN và PNP. Theo sơ đồ đấu nối trong catalogue MS Series, các dây có chức năng như sau:
| Màu dây | Chức năng |
|---|---|
| Nâu (Brown) | Nguồn dương +10–30VDC |
| Xanh dương (Blue) | Nguồn 0V |
| Đen (Black) | Đầu ra PNP |
| Trắng (White) | Đầu ra NPN |
Một số lưu ý khi đấu dây:

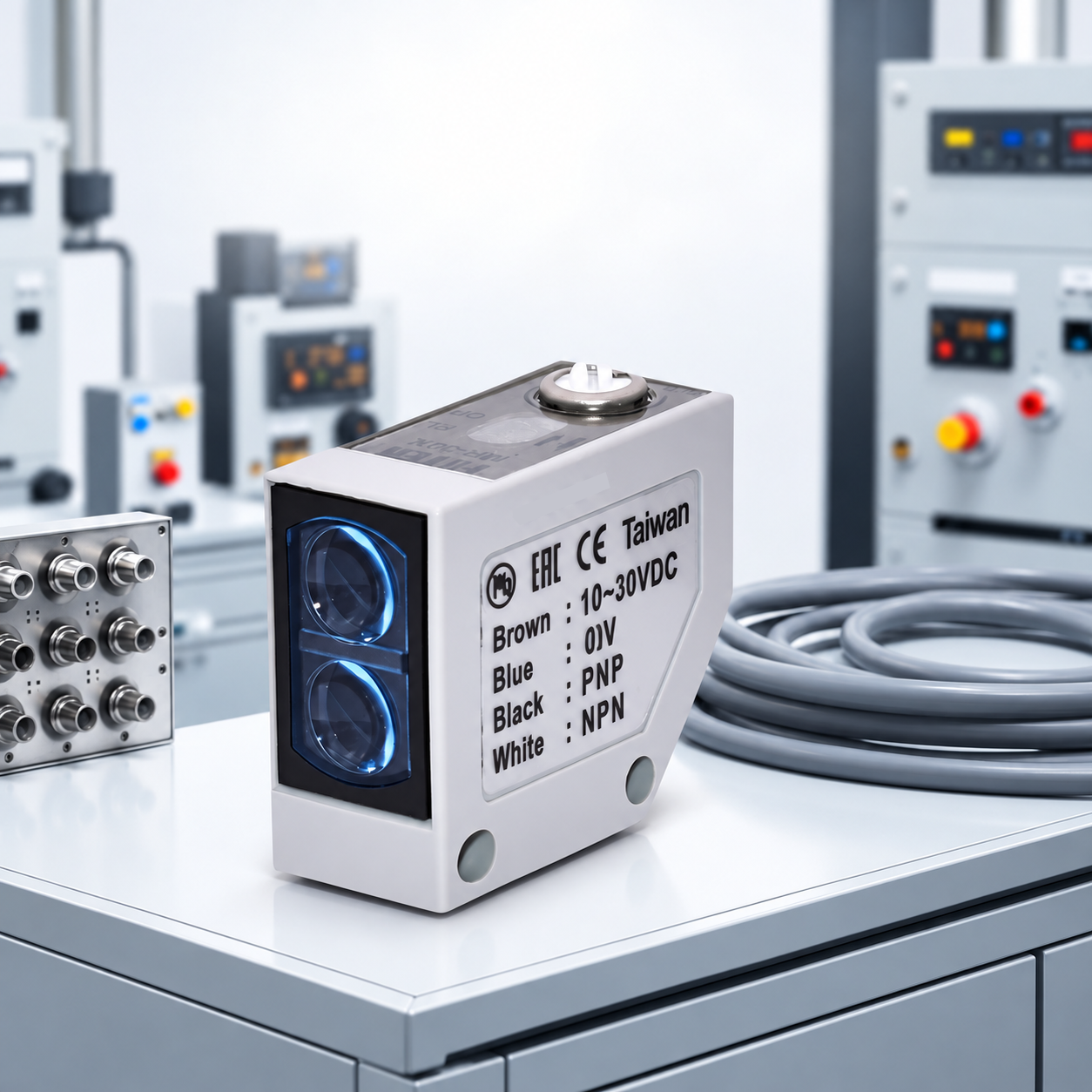

Với khoảng cách phát hiện danh định 30 cm và đầu ra NPN/PNP, MR-30X có thể được sử dụng trong nhiều ứng dụng tự động hóa phù hợp với đặc tính phản xạ khuếch tán.
Khả năng phát hiện thực tế cần được kiểm tra với chính vật thể sử dụng trong dây chuyền. Đối với ứng dụng có nước, bụi hoặc độ ẩm cao, cần lựa chọn đúng phiên bản cấp bảo vệ phù hợp.
Catalogue FOTEK MS Series phân biệt hai phiên bản MR-30X và MR-30XP theo cấp bảo vệ. Khi mua mới hoặc thay thế, cần xác định rõ mã sản phẩm để phù hợp với điều kiện môi trường.
| Tiêu chí | MR-30X | MR-30XP |
|---|---|---|
| Nguyên lý phát hiện | Phản xạ khuếch tán | Phản xạ khuếch tán |
| Khoảng cách danh định | 30 cm | 30 cm |
| Nguồn cấp | 10–30VDC | 10–30VDC |
| Đầu ra | NPN/PNP | NPN/PNP |
| Cấp bảo vệ | IP65 | IP67 |
MR-30XP là phiên bản có cấp bảo vệ IP67 theo catalogue, phù hợp để xem xét khi yêu cầu bảo vệ cao hơn. Cần kiểm tra hướng dẫn lắp đặt và điều kiện sử dụng của nhà sản xuất trước khi làm việc trong môi trường ẩm ướt.
Catalogue MS Series cung cấp thông tin về cảm biến phản xạ khuếch tán, cảm biến phản xạ gương, cảm biến thu phát độc lập, bảng thông số và sơ đồ kết nối. Bạn nên tham khảo tài liệu trước khi lựa chọn model hoặc thay thế thiết bị hiện có.
Tải catalogue cảm biến quang FOTEK MS Series (PDF)
Cảm biến quang FOTEK MR-30X phát hiện vật thể ở khoảng cách bao nhiêu?
Theo catalogue, MR-30X có khoảng cách phát hiện danh định 30 cm. Khoảng cách thực tế phụ thuộc vào vật thể và điều kiện lắp đặt.
MR-30X sử dụng nguồn điện bao nhiêu?
Catalogue quy định nguồn hoạt động 10–30VDC. Không cấp nguồn AC trực tiếp cho model này.
MR-30X có đầu ra NPN và PNP không?
Có. Sơ đồ đấu dây thể hiện đầu ra NPN trên dây trắng và PNP trên dây đen, cùng dây nguồn nâu và xanh dương. Cần kiểm tra sơ đồ đi kèm thiết bị trước khi đấu nối.
MR-30X có thể kết nối với PLC không?
Có thể kết nối với đầu vào PLC tương thích NPN hoặc PNP. Cần xác định loại đầu vào của PLC, cách đấu dây và thông số điện trước khi kết nối.
MR-30X có chống nước không?
MR-30X tiêu chuẩn có cấp bảo vệ IP65 theo catalogue. Phiên bản MR-30XP được liệt kê với cấp bảo vệ IP67.
Khi lựa chọn cảm biến quang FOTEK MR-30X, khách hàng nên xác định khoảng cách phát hiện, điện áp nguồn, loại đầu vào PLC và điều kiện môi trường để lựa chọn đúng phiên bản.
Nếu cần thay thế cảm biến đang sử dụng, hãy cung cấp mã model, hình ảnh nhãn sản phẩm và sơ đồ đấu nối để kiểm tra khả năng tương thích.
Liên hệ để được tư vấn thông số kỹ thuật, lựa chọn model và nhận báo giá cảm biến quang FOTEK MR-30X.
