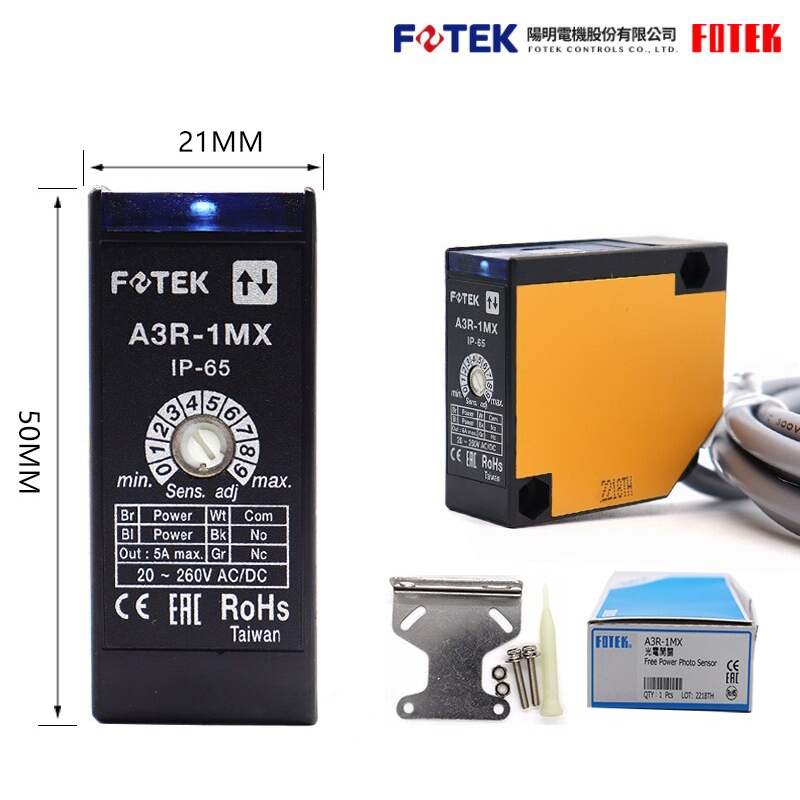

Cảm biến quang FOTEK A3R-1MX là cảm biến quang phản xạ khuếch tán, có khoảng cách phát hiện danh định 1m và ngõ ra relay. Sản phẩm phù hợp với các ứng dụng phát hiện vật thể trên băng tải, máy đóng gói và hệ thống tự động hóa công nghiệp. Thiết bị có núm điều chỉnh độ nhạy, kết cấu nhỏ gọn và cấp bảo vệ IP-65 theo catalogue. Tham khảo thông số kỹ thuật và sơ đồ đấu dây để lựa chọn model phù hợp.
Cảm biến quang FOTEK A3R-1MX là cảm biến quang công nghiệp thuộc dòng A3 Series của FOTEK, sử dụng nguyên lý phản xạ khuếch tán để phát hiện vật thể. Theo catalogue, model này có khoảng cách phát hiện danh định 100 cm, tương đương 1 m, ngõ ra relay và núm điều chỉnh độ nhạy.
Với thiết kế thân nhỏ gọn, mặt cảm biến tích hợp bộ phát và bộ thu, FOTEK A3R-1MX là lựa chọn có thể xem xét cho các ứng dụng phát hiện sản phẩm trên máy đóng gói, băng tải, máy lắp ráp và hệ thống tự động hóa công nghiệp. Khi lựa chọn, người dùng cần đối chiếu điện áp nguồn, đặc tính vật thể và điều kiện lắp đặt với tài liệu kỹ thuật của đúng model.
Bài viết cung cấp thông tin về đặc điểm, thông số kỹ thuật, kích thước, nguyên lý hoạt động, sơ đồ đấu dây và cách lựa chọn cảm biến quang FOTEK A3R-1MX cho nhu cầu thay thế hoặc lắp mới thiết bị.
FOTEK A3R-1MX thuộc nhóm cảm biến quang phản xạ khuếch tán A3R. Với phương pháp này, bộ phát và bộ thu được bố trí trong cùng một thiết bị. Cảm biến phát ánh sáng về phía đối tượng và tiếp nhận ánh sáng phản xạ để nhận biết sự xuất hiện của vật thể trong vùng phát hiện.
Khác với cảm biến phản xạ gương cần bố trí thêm gương phản xạ, A3R-1MX sử dụng ánh sáng phản xạ từ chính đối tượng cần phát hiện. Điều này giúp việc bố trí thiết bị đơn giản hơn trong các ứng dụng phù hợp với nguyên lý phản xạ khuếch tán.
Các đặc điểm chính của model gồm:
Khoảng cách phát hiện thực tế có thể thay đổi theo màu sắc, kích thước, vật liệu và góc đặt của vật thể. Do đó, cần kiểm tra hoạt động thực tế trước khi đưa thiết bị vào dây chuyền chính thức.
Bảng dưới đây tổng hợp các thông số thể hiện trong catalogue A3 Series và trên hình sản phẩm A3R-1MX. Những thông số chưa được xác định chắc chắn riêng cho model được ghi chú để tránh sử dụng sai khi thiết kế mạch điện.
| Thông số | Giá trị hoặc mô tả |
|---|---|
| Thương hiệu | FOTEK |
| Model | A3R-1MX |
| Loại cảm biến | Cảm biến quang phản xạ khuếch tán |
| Khoảng cách phát hiện | 100 cm (1 m) theo catalogue |
| Nguồn điện | Catalogue dòng A3 ghi 20–260V DC/AC; tùy chọn 12VDC được đề cập theo cấu hình. Cần xác nhận đúng phiên bản. |
| Phương pháp đầu ra | Relay |
| Dòng tiếp điểm | Catalogue có chỗ ghi 3A/250VAC và bảng thông số chung ghi 5A/250VAC. Cần xác nhận giá trị áp dụng cho A3R-1MX trước khi sử dụng. |
| Điều chỉnh độ nhạy | Có núm Sens. adj. |
| Cấp bảo vệ | IP-65 theo nhãn model được cung cấp |
| Kích thước thân tham khảo | 21 × 50 × 55 mm theo hình kích thước sản phẩm |
| Thời gian đáp ứng | 15 ms theo bảng thông số chung của catalogue A3; cần xác nhận nếu yêu cầu chính xác riêng cho model. |
Lưu ý kỹ thuật: Bảng trên không thay thế tài liệu chính thức của đúng phiên bản sản phẩm. Đặc biệt, cần xác nhận dòng tiếp điểm relay và điện áp nguồn trước khi đấu nối.
Cảm biến quang A3R-1MX hoạt động dựa trên sự thay đổi ánh sáng phản xạ từ đối tượng cần phát hiện. Khi cảm biến hướng về vùng làm việc, bộ phát tạo ra chùm sáng và bộ thu tiếp nhận ánh sáng phản xạ trở lại.
Khi vật thể đi vào vùng phát hiện, lượng ánh sáng thu được thay đổi. Mạch điện tử xử lý tín hiệu này và điều khiển trạng thái ngõ ra relay theo điều kiện hoạt động của cảm biến.
Nguyên lý phản xạ khuếch tán giúp cảm biến phát hiện vật thể mà không cần lắp gương phản xạ riêng. Tuy nhiên, hiệu quả phát hiện phụ thuộc vào đặc tính bề mặt vật thể, khoảng cách, góc lắp đặt và điều kiện ánh sáng xung quanh.
Để thiết bị hoạt động ổn định, nên cố định cảm biến chắc chắn, hướng mặt cảm biến về vùng phát hiện và điều chỉnh độ nhạy trong điều kiện vận hành thực tế.
Hình kích thước sản phẩm bạn cung cấp thể hiện thân cảm biến có chiều rộng khoảng 21 mm, chiều cao khoảng 50 mm và chiều sâu khoảng 55 mm. Đây là kích thước tham khảo từ hình sản phẩm; nên đối chiếu bản vẽ kỹ thuật chính thức trước khi gia công gá lắp.
Khi lắp đặt cảm biến quang A3R-1MX, nên thực hiện các bước sau:

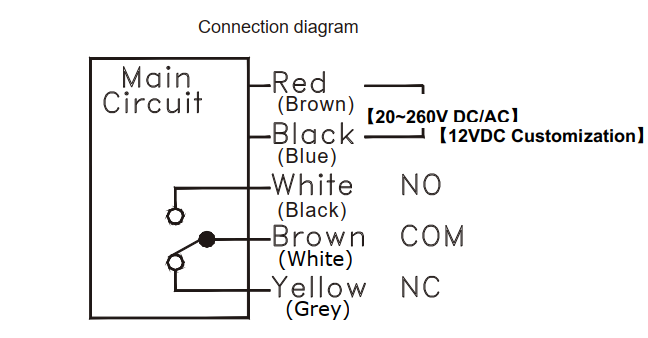

Cảm biến quang FOTEK A3R-1MX sử dụng ngõ ra relay theo catalogue dòng A3. Sơ đồ tài liệu thể hiện các tiếp điểm NO, COM và NC, phục vụ việc kết nối với mạch điều khiển phù hợp.
Khi đấu dây, cần lưu ý:
Catalogue hiện có cách ghi màu dây kèm chú thích trong ngoặc có thể gây nhầm lẫn. Vì vậy, không nên sử dụng nội dung màu dây trong bài viết này thay cho sơ đồ đấu nối chính thức của thiết bị thực tế.
Với khoảng cách phát hiện danh định 1 m và nguyên lý phản xạ khuếch tán, FOTEK A3R-1MX có thể được xem xét trong những ứng dụng cần phát hiện sự hiện diện của vật thể ở khoảng cách phù hợp.
Khả năng ứng dụng thực tế cần được đánh giá theo màu sắc, kích thước và bề mặt vật thể. Nếu đối tượng có bề mặt tối màu, phản xạ yếu hoặc điều kiện làm việc có nhiều ánh sáng nhiễu, nên thử nghiệm trước khi lắp đặt trên toàn bộ dây chuyền.
Ba model A3R-30X, A3R-1MX và A3R-2MX cùng thuộc nhóm phản xạ khuếch tán nhưng có khoảng cách phát hiện danh định khác nhau theo catalogue.
| Model | Khoảng cách phát hiện | Định hướng lựa chọn |
|---|---|---|
| A3R-30X | 30 cm | Ứng dụng ở khoảng cách ngắn |
| A3R-1MX | 100 cm (1 m) | Ứng dụng cần khoảng cách danh định khoảng 1 m |
| A3R-2MX | 200 cm (2 m) | Ứng dụng cần khoảng cách danh định lớn hơn |
Nếu khoảng cách lắp đặt gần 1 m, A3R-1MX là model có thể xem xét. Nếu vị trí phát hiện ngắn hơn hoặc xa hơn đáng kể, nên đối chiếu thêm A3R-30X và A3R-2MX. Việc lựa chọn cuối cùng cần dựa trên điều kiện vật thể và kết quả thử nghiệm thực tế.
Xem thêm: Tổng quan cảm biến quang FOTEK A3 Series

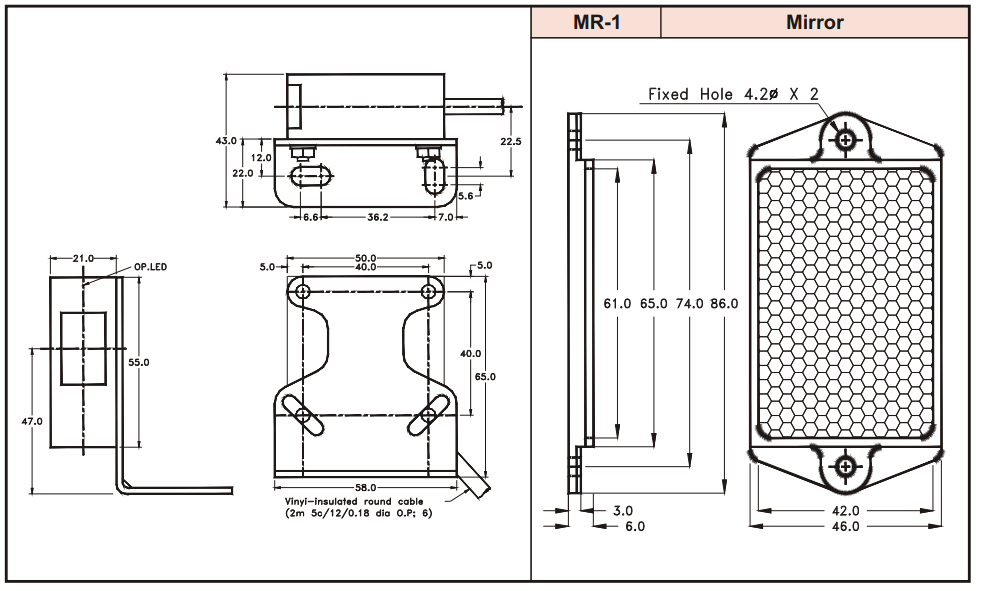

Catalogue dòng FOTEK A3 cung cấp bảng model, khoảng cách phát hiện, thông số chung, sơ đồ kết nối và bản vẽ kích thước. Người dùng nên tham khảo tài liệu trước khi lựa chọn model hoặc thay thế thiết bị trong hệ thống đang vận hành.
Tải catalogue cảm biến quang FOTEK A3 Series (PDF)
Đường dẫn trên cần được thay bằng URL PDF thực tế sau khi tải tài liệu lên website.
Cảm biến quang FOTEK A3R-1MX có khoảng cách phát hiện bao nhiêu?
Theo catalogue A3 Series, A3R-1MX có khoảng cách phát hiện danh định 100 cm, tương đương 1 m.
A3R-1MX có cần gương phản xạ không?
A3R-1MX thuộc nhóm phản xạ khuếch tán, sử dụng ánh sáng phản xạ từ đối tượng cần phát hiện. Nhóm A3R không sử dụng gương phản xạ riêng theo nguyên lý của nhóm A3G.
A3R-1MX có ngõ ra relay không?
Có. Catalogue dòng A3 mô tả phương pháp đầu ra là relay. Cần xác nhận sơ đồ chân và thông số tiếp điểm của đúng model trước khi đấu nối.
Có thể dùng A3R-1MX với nguồn 24VDC không?
Catalogue dòng A3 đề cập nguồn 20–260V DC/AC và tùy chọn 12VDC theo cấu hình. Trước khi cấp 24VDC, cần xác minh chính xác phiên bản A3R-1MX đang sử dụng và thông số trên nhãn thiết bị.
A3R-1MX có thể thay thế A3R-2MX không?
Hai model có khoảng cách phát hiện danh định khác nhau, lần lượt là 1 m và 2 m. Khả năng thay thế phụ thuộc khoảng cách thực tế, vị trí gá lắp, nguồn điện và yêu cầu hoạt động của hệ thống.
Khi lựa chọn cảm biến quang FOTEK A3R-1MX, khách hàng nên cung cấp mã model, điện áp nguồn hiện có, khoảng cách phát hiện và yêu cầu đấu nối để được tư vấn đúng cấu hình.
Đối với nhu cầu thay thế thiết bị cũ, nên kiểm tra thêm kích thước lắp đặt, loại tiếp điểm relay, sơ đồ dây và điều kiện môi trường nhằm hạn chế sai khác khi đưa vào vận hành.
