Cảm biến quang FOTEK A3R-30X là cảm biến phản xạ khuếch tán có khoảng cách phát hiện danh định 30 cm và ngõ ra relay theo catalogue dòng A3. Sản phẩm phù hợp với các ứng dụng phát hiện vật thể trên băng tải, máy đóng gói và hệ thống tự động hóa công nghiệp. Tham khảo thông số kỹ thuật, sơ đồ đấu dây và điều kiện lắp đặt để lựa chọn model phù hợp.
Cảm biến quang FOTEK A3R-30X là cảm biến quang công nghiệp thuộc dòng A3 Series, sử dụng nguyên lý phản xạ khuếch tán để phát hiện vật thể. Theo catalogue FOTEK A3, model A3R-30X có khoảng cách phát hiện danh định 30 cm, sử dụng ngõ ra relay và phù hợp để xem xét trong các ứng dụng phát hiện vật thể ở khoảng cách ngắn.
Với bộ phát và bộ thu tích hợp trong cùng thiết bị, cảm biến quang A3R-30X không cần bố trí gương phản xạ riêng như dòng cảm biến phản xạ gương. Model này có thể được sử dụng trong các hệ thống băng tải, máy đóng gói, máy lắp ráp và thiết bị tự động hóa, tùy theo đặc điểm vật thể và điều kiện lắp đặt.
Nếu bạn đang tìm cảm biến quang FOTEK khoảng cách 30 cm, hãy tham khảo thông số kỹ thuật, nguyên lý hoạt động, kích thước và hướng dẫn lựa chọn model dưới đây để xác định thiết bị phù hợp với hệ thống.
FOTEK A3R-30X thuộc nhóm cảm biến quang phản xạ khuếch tán A3R. Thiết bị phát ánh sáng về phía đối tượng cần kiểm tra và tiếp nhận ánh sáng phản xạ để nhận biết sự xuất hiện của vật thể trong vùng phát hiện.
Khác với phương pháp thu phát độc lập, A3R-30X tích hợp bộ phát và bộ thu trong cùng một thân cảm biến. So với cảm biến phản xạ gương, phương pháp này không yêu cầu lắp thêm gương phản xạ riêng. Điều này giúp đơn giản hóa việc bố trí thiết bị tại những vị trí có khoảng cách phát hiện phù hợp.
Các đặc điểm chính của model:
Khả năng phát hiện thực tế phụ thuộc vào kích thước, màu sắc, vật liệu và góc đặt của đối tượng. Vì vậy, khoảng cách 30 cm trong catalogue nên được xem là thông số danh định để lựa chọn ban đầu, không phải cam kết phát hiện giống nhau đối với mọi loại vật thể.
Bảng sau tổng hợp thông tin của model A3R-30X theo catalogue A3 Series. Những thông số điện chưa được xác nhận riêng cho model được ghi chú rõ để tránh nhầm lẫn khi thiết kế và đấu nối.
| Thông số | Thông tin |
|---|---|
| Thương hiệu | FOTEK |
| Model | A3R-30X |
| Loại cảm biến | Cảm biến quang phản xạ khuếch tán |
| Khoảng cách phát hiện | 30 cm theo catalogue |
| Phương pháp đầu ra | Relay |
| Điện áp nguồn | Catalogue dòng A3 ghi 20–260V DC/AC và đề cập tùy chọn 12VDC theo cấu hình; cần xác nhận phiên bản thực tế. |
| Dòng tiếp điểm relay | Catalogue có chỗ ghi 3A/250VAC và bảng thông số chung ghi 5A/250VAC; cần xác minh theo model. |
| Cấp bảo vệ | IP-65 đối với phiên bản tiêu chuẩn được liệt kê |
Lưu ý: Không áp dụng mặc định toàn bộ thông số chung của dòng A3 cho A3R-30X nếu chưa xác nhận đúng phiên bản. Trước khi đấu nối, cần kiểm tra nhãn thiết bị và sơ đồ chính thức đi kèm sản phẩm.
Cảm biến quang FOTEK A3R-30X sử dụng ánh sáng phản xạ khuếch tán để nhận biết vật thể. Khi không có vật thể trong vùng phát hiện, lượng ánh sáng phản xạ về bộ thu ở trạng thái nền. Khi vật thể xuất hiện, ánh sáng phản xạ thay đổi và mạch điện tử xử lý tín hiệu để điều khiển ngõ ra relay.
Do sử dụng ánh sáng phản xạ từ đối tượng, cảm biến không cần gương phản xạ riêng. Tuy nhiên, hiệu quả phát hiện có thể thay đổi tùy theo bề mặt vật thể, góc lắp, khoảng cách và ánh sáng môi trường.
Để tăng độ ổn định, nên đặt cảm biến chắc chắn, hướng mặt cảm biến về vị trí cần kiểm tra và thử nghiệm với chính vật thể thực tế trước khi đưa vào vận hành.

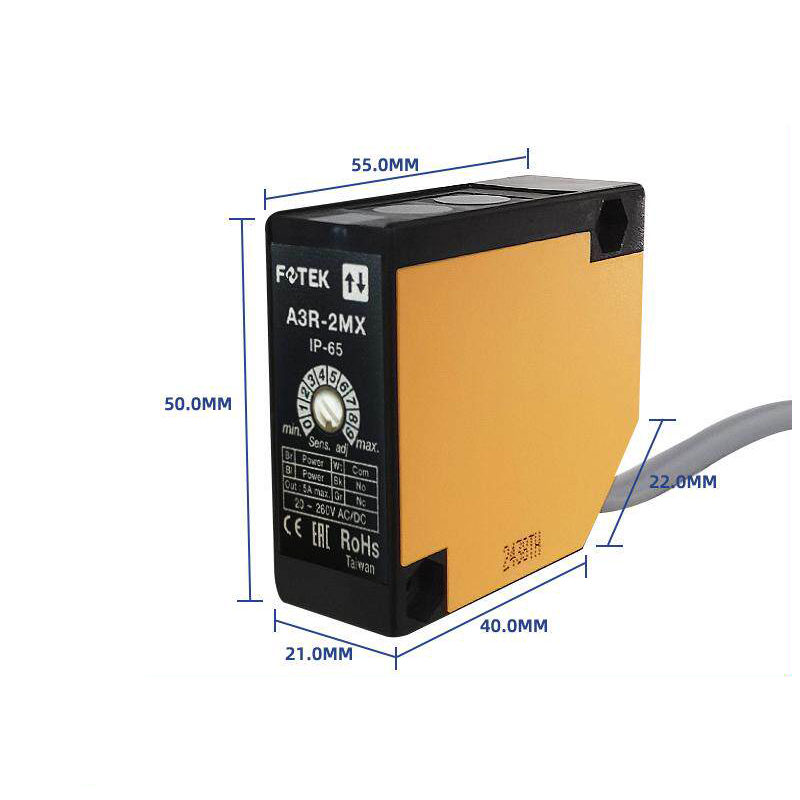

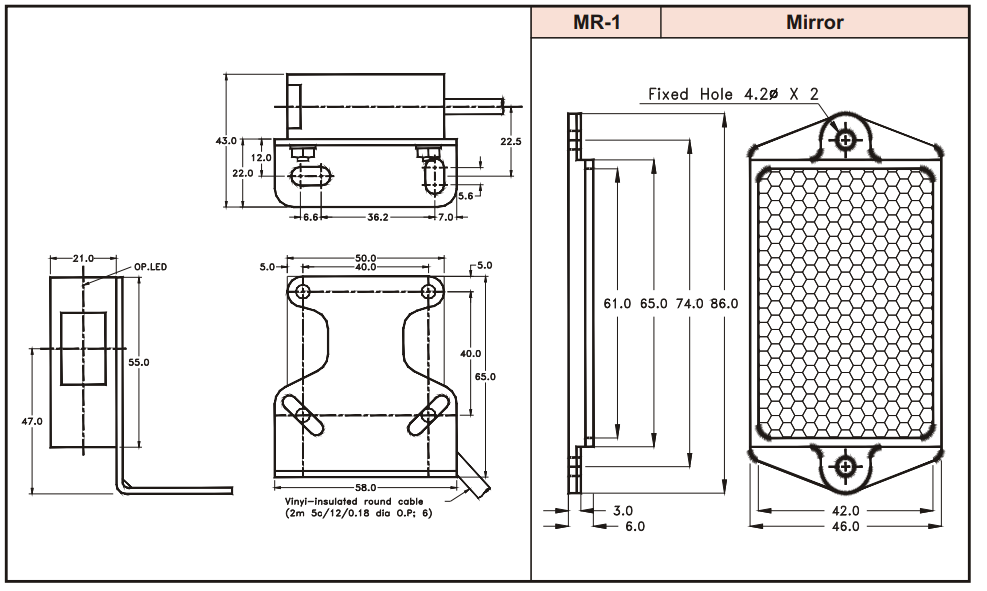

Khi bố trí cảm biến trên máy, cần kiểm tra không gian lắp đặt, vị trí gá và hướng phát hiện để bảo đảm vật thể đi vào vùng làm việc phù hợp. Hình kích thước của dòng A3R có thể hỗ trợ tham khảo, nhưng cần đối chiếu bản vẽ chính xác của A3R-30X trước khi gia công gá hàng loạt.
Các bước lắp đặt tham khảo:

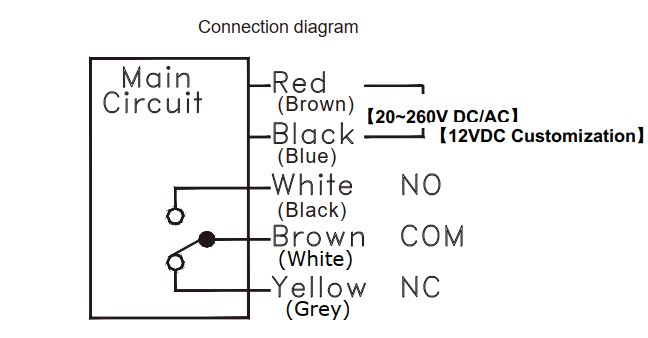

Theo catalogue dòng A3, cảm biến sử dụng ngõ ra relay và tài liệu có thể hiện các tiếp điểm NO, COM và NC. Khi đấu nối A3R-30X, cần sử dụng đúng sơ đồ của model và phiên bản điện áp thực tế.
Một số lưu ý khi đấu dây:
Catalogue được cung cấp có cách ghi màu dây chưa hoàn toàn rõ ràng. Vì vậy, không nên dùng phần mô tả này thay thế sơ đồ đấu dây chính thức của thiết bị thực tế.
Với khoảng cách phát hiện danh định 30 cm, A3R-30X có thể được xem xét trong các ứng dụng phát hiện vật thể ở cự ly ngắn, khi điều kiện bề mặt và môi trường đáp ứng yêu cầu của cảm biến.
Đối với vật thể nhỏ, bề mặt tối màu hoặc có độ phản xạ thấp, nên kiểm tra khả năng phát hiện thực tế trước khi triển khai. Nếu cần giám sát vật thể ở khoảng cách xa hơn, có thể cân nhắc các model A3R có khoảng cách danh định lớn hơn.
Ba model thuộc nhóm A3R sử dụng nguyên lý phản xạ khuếch tán nhưng có khoảng cách phát hiện danh định khác nhau. Bảng sau giúp lựa chọn model ban đầu theo khoảng cách làm việc.
| Model | Khoảng cách danh định | Định hướng sử dụng |
|---|---|---|
| A3R-30X | 30 cm | Phát hiện ở khoảng cách ngắn |
| A3R-1MX | 100 cm (1 m) | Phát hiện ở khoảng cách trung bình |
| A3R-2MX | 200 cm (2 m) | Phát hiện ở khoảng cách xa hơn |
Nếu khoảng cách từ cảm biến đến vật thể nằm trong vùng làm việc ngắn, A3R-30X là model có thể xem xét. Nếu cần khoảng cách danh định lớn hơn, hãy đối chiếu A3R-1MX hoặc A3R-2MX. Cần lưu ý khoảng cách danh định không thay thế việc thử nghiệm trong điều kiện vận hành thực tế.
Xem thêm: Cảm biến quang FOTEK A3 Series – Tổng quan và cách chọn model
Catalogue FOTEK A3 Series cung cấp bảng phân loại model, khoảng cách phát hiện, thông số chung và sơ đồ kỹ thuật của dòng sản phẩm. Người dùng nên tham khảo tài liệu trước khi lựa chọn hoặc thay thế cảm biến trong hệ thống đang vận hành.
Tải catalogue cảm biến quang FOTEK A3 Series (PDF)
Hãy thay đường dẫn mẫu bằng URL PDF thực tế sau khi tải tài liệu lên website.
Cảm biến quang FOTEK A3R-30X có khoảng cách phát hiện bao nhiêu?
Theo catalogue, model A3R-30X có khoảng cách phát hiện danh định 30 cm.
A3R-30X có cần gương phản xạ không?
Không cần gương phản xạ riêng theo nguyên lý phản xạ khuếch tán. Cảm biến nhận ánh sáng phản xạ từ vật thể cần phát hiện.
A3R-30X có ngõ ra relay không?
Catalogue dòng A3 mô tả phương pháp đầu ra là relay. Cần kiểm tra sơ đồ chân và thông số tiếp điểm của đúng phiên bản trước khi đấu nối.
Có thể dùng A3R-30X với nguồn 24VDC không?
Catalogue dòng A3 nêu dải nguồn và tùy chọn theo cấu hình, nhưng cần xác minh đúng phiên bản A3R-30X trên nhãn sản phẩm trước khi cấp nguồn.
Khi nào nên chọn A3R-1MX thay cho A3R-30X?
Nếu khoảng cách phát hiện yêu cầu lớn hơn khả năng phù hợp của A3R-30X, có thể xem xét A3R-1MX với khoảng cách danh định 1 m. Việc lựa chọn cần dựa trên vật thể và điều kiện lắp đặt thực tế.
Khi lựa chọn cảm biến quang FOTEK A3R-30X, khách hàng nên xác định khoảng cách phát hiện, điện áp nguồn, yêu cầu ngõ ra và môi trường làm việc. Các thông tin này giúp đối chiếu đúng model, hạn chế nhầm lẫn khi thay thế thiết bị.
Nếu chưa chắc chắn giữa A3R-30X, A3R-1MX và A3R-2MX, hãy cung cấp khoảng cách phát hiện và đặc điểm vật thể để được hỗ trợ lựa chọn model phù hợp.
Liên hệ để được tư vấn thông số kỹ thuật, kiểm tra model và nhận báo giá cảm biến quang FOTEK A3R-30X.
