Hướng dẫn chọn Aptomat, Contactor, Cáp và điện trở xả cho biến tần YINGSHIDA AE200H
Tài liệu tổng hợp đầy đủ bảng chọn, phụ kiện tiêu chuẩn và sơ đồ lắp phụ kiện giúp kỹ thuật lựa chọn đúng Aptomat – Contactor – Cáp – Điện trở xả tương thích với biến tần AE200H.
I. Bảng chọn Aptomat (MCCB) – Dây dẫn – Contactor theo công suất động cơ
1. Biến tần 1 pha 220V → Motor 3 pha 220V
Công suất động cơ (kW)
Aptomat (A)
Dây vào/ra (mm²)
Contactor (A)
0.75
16A
2.5
10
1.5
20A
2.5
16
2.2
32A
4
20
3.7
40A
6
25
2. Biến tần 3 pha 380V → Motor 3 pha 380V
Công suất động cơ (kW)
Aptomat (A)
Dây vào/ra (mm²)
Contactor (A)
0.75
10A
1.5
10
1.5
16A
1.5
10
2.2
16A
2.5
10
4.0
25A
2.5
16
5.5
25A
4
16
7.5
40A
4
25
11
63A
6
32
15
63A
6
50
18.5
100A
10
63
22
100A
10
80
Ghi chú: Bảng được tính theo tiêu chuẩn nhà sản xuất AE200H. Nếu chiều dài cáp lớn hoặc môi trường nhiệt cao → nên tăng tiết diện dây và cấp dòng bảo vệ.
II. Bảng chọn Điện trở xả (Brake Resistor) cho AE200H
Điện trở xả giúp tiêu tán năng lượng hồi khi giảm tốc, tránh lỗi OU/OU2 do quá áp DC bus.
1. Dòng biến tần 220V
Công suất (kW)
Điện trở (Ω)
Công suất xả (W)
0.4
200
80
0.75
200
80
1.5
100
250
2.2
75
250
4.0
40
400
2. Dòng biến tần 380V
Công suất (kW)
Điện trở (Ω)
Công suất xả (W)
0.75
750
80
1.5
400
250
2.2
250
250
4.0
150
400
5.5
100
500
7.5
75
800
11
50
1000
15
40
1500
18.5
30
4000
22
30
4000
Lưu ý: Với tải quán tính lớn hoặc cần giảm tốc nhanh → ưu tiên dùng Brake Unit rời thay vì chỉ dùng điện trở xả.
III. Phụ kiện ngoại vi (Fittings) cho AE200H
Phụ kiện
Vị trí lắp
Chức năng
Aptomat
Đầu vào
Bảo vệ quá dòng – ngắn mạch
Contactor
Giữa MCCB và inverter
Dùng để bảo trì, không đóng ngắt liên tục
AC Input reactor
Đầu vào
Giảm sóng hài, cải thiện PF
EMI Filter
Đầu vào
Giảm nhiễu cao tần
DC Reactor
DC Bus
Ổn định điện áp DC
AC Output reactor
Đầu ra
Bảo vệ motor khi đặt xa
Output EMI filter
Đầu ra
Giảm nhiễu vào thiết bị lân cận
Brake Unit
Bên cạnh inverter
Hỗ trợ thắng tải nặng

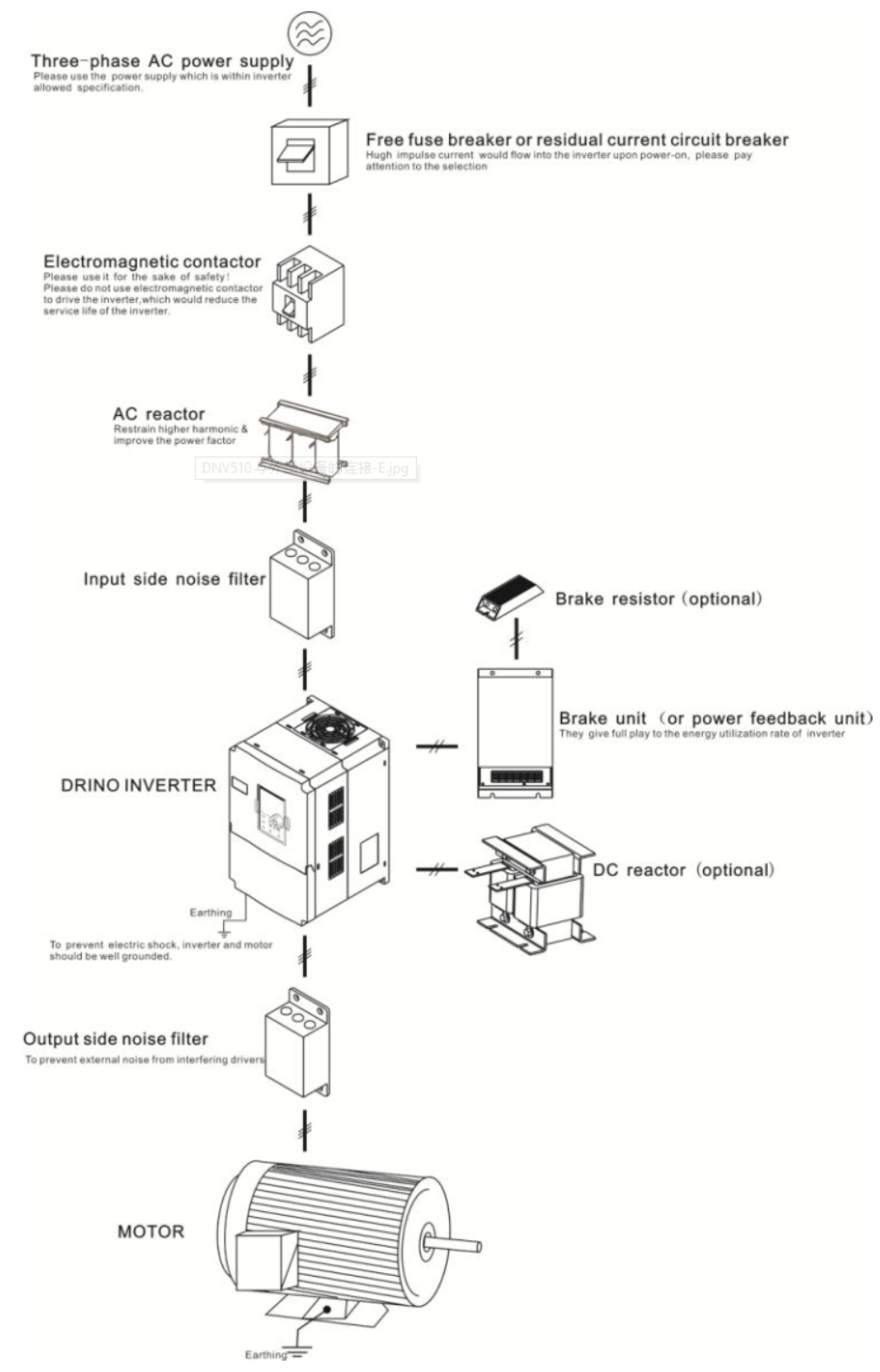

IV. Sơ đồ bố trí phụ kiện
Sơ đồ: MCCB → Contactor → AC Reactor → EMI Filter → Inverter → Brake Unit → Motor
