Thyristor KP500A 1600V 500A – Các thông số quan trọng khi lựa chọn
Thyristor KP500A 1600V là SCR công suất dạng đĩa của HUAJING, được sử dụng trong các hệ thống chỉnh lưu, điều khiển động cơ DC, nguồn DC và điều khiển công suất công nghiệp. Phiên bản KP500A có dòng điện trung bình định mức 500A và điện áp lặp lại cực đại VDRM/VRRM = 1600V.
Khi lựa chọn KP500A để lắp mới hoặc thay thế linh kiện trong thiết bị, không nhất thiết phải kiểm tra toàn bộ datasheet ngay từ đầu. Những thông số quan trọng nhất cần ưu tiên đối chiếu là dòng điện, điện áp chịu đựng, khả năng chịu dòng xung, tổn hao khi dẫn, điều kiện tản nhiệt và kích thước lắp đặt.
1. Dòng điện định mức IT(AV) – 500A
IT(AV) = 500A là thông số quan trọng đầu tiên cần kiểm tra khi lựa chọn KP500A. Theo datasheet HUAJING, dòng điện trung bình định mức của thyristor là 500A, với điều kiện nhiệt độ vỏ Tc = 85°C.
Đây là thông số giúp xác định KP500A có phù hợp với cấp dòng của hệ thống hay không. Khi thay thế SCR trong thiết bị đang vận hành, cần đối chiếu dòng tải thực tế và điều kiện làm việc thay vì chỉ dựa vào tên mã sản phẩm.
2. Điện áp VDRM/VRRM – 1600V
Đối với phiên bản KP500A 1600V, điện áp lặp lại cực đại ở trạng thái khóa thuận và khóa ngược là VDRM/VRRM = 1600V. Đây là thông số bắt buộc phải xác định khi lựa chọn phiên bản điện áp.
Datasheet cho thấy dòng KP500A có nhiều cấp điện áp từ 100V đến 3000V. Riêng phiên bản 1600V có VRSM = 1700V. Vì vậy, khi đặt mua cần xác định đầy đủ KP500A – 1600V, không nên chỉ cung cấp mã KP500A.
3. Khả năng chịu dòng xung ITSM
ITSM là thông số cần quan tâm khi hệ thống xuất hiện dòng khởi động hoặc dòng quá độ lớn. Theo datasheet, KP500A có khả năng chịu dòng xung lên đến 5970A trong điều kiện thử nghiệm quy định.
Tài liệu ghi nhận các mức ITSM 5700A và 5970A trong điều kiện không đặt điện áp; khi áp dụng 100% VRRM, các giá trị là 4800A và 5000A tùy thời gian xung. Vì vậy, khi lựa chọn KP500A cho hệ thống công suất lớn, nên kiểm tra cả dòng làm việc và dòng quá độ của thiết bị.
4. I²t – khả năng chịu năng lượng dòng xung
I²t là thông số quan trọng khi đánh giá khả năng chịu năng lượng dòng xung của thyristor. Thông số này đặc biệt hữu ích khi cần phối hợp SCR với cầu chì hoặc các thiết bị bảo vệ quá dòng.
KP500A có các mức I²t khác nhau tùy điều kiện thử nghiệm, trong đó giá trị cao nhất được datasheet ghi nhận là 163 kA²s. Khi thay thế linh kiện, nên đối chiếu thông số này với đặc tính bảo vệ của bộ chỉnh lưu hoặc mạch công suất.
5. Điện áp rơi khi dẫn VTM – 1,55V
VTM = 1,55V là điện áp rơi cực đại trên thyristor khi linh kiện ở trạng thái dẫn theo điều kiện thử nghiệm của nhà sản xuất.
Đây là thông số liên quan trực tiếp đến tổn hao công suất và lượng nhiệt phát sinh khi SCR dẫn dòng. Đối với KP500A làm việc ở dòng lớn, VTM cần được xem xét cùng với phương án tản nhiệt để đảm bảo nhiệt độ của linh kiện nằm trong giới hạn cho phép.
6. Tản nhiệt và giới hạn nhiệt độ
Với thyristor công suất 500A, khả năng tản nhiệt là yếu tố không thể bỏ qua. Datasheet KP500A đưa ra Rth(j-c) = 0,195 K/W và Rth(c-s) = 0,08 K/W. Các thông số này liên quan đến khả năng truyền nhiệt từ phần bán dẫn ra vỏ và từ vỏ sang bề mặt tản nhiệt.
Nhiệt độ mối nối TJ được quy định trong khoảng -40 đến 125°C. Khi lắp đặt KP500A, cần đảm bảo bề mặt tiếp xúc và hệ thống tản nhiệt phù hợp với điều kiện làm việc của thiết bị.
7. Kích thước và khả năng thay thế
Ngoài các thông số điện, kích thước cơ khí cũng cần được kiểm tra nếu KP500A được sử dụng để thay thế một thyristor đang lắp trong thiết bị.

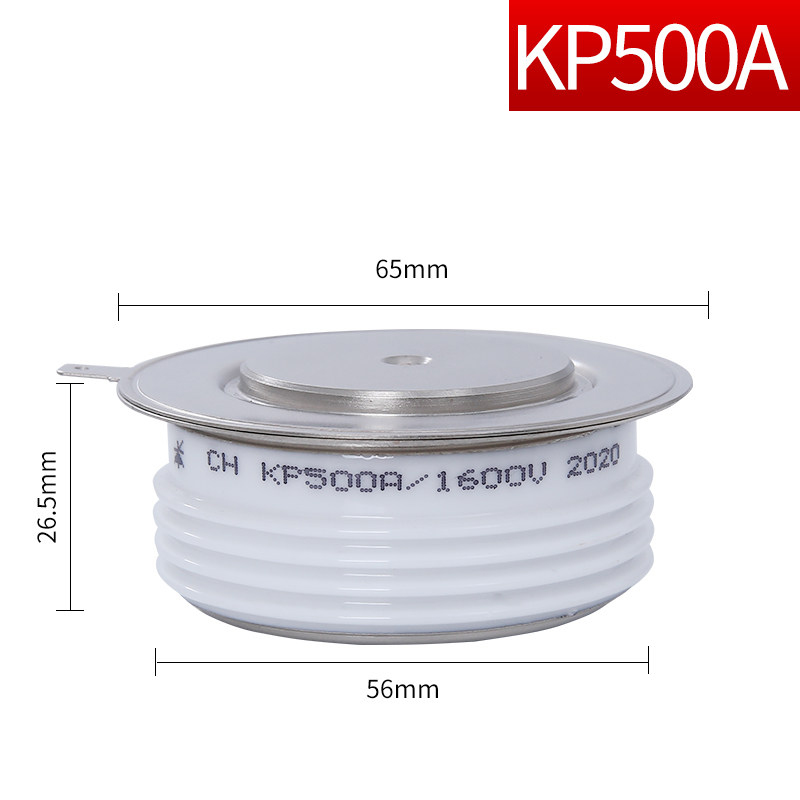

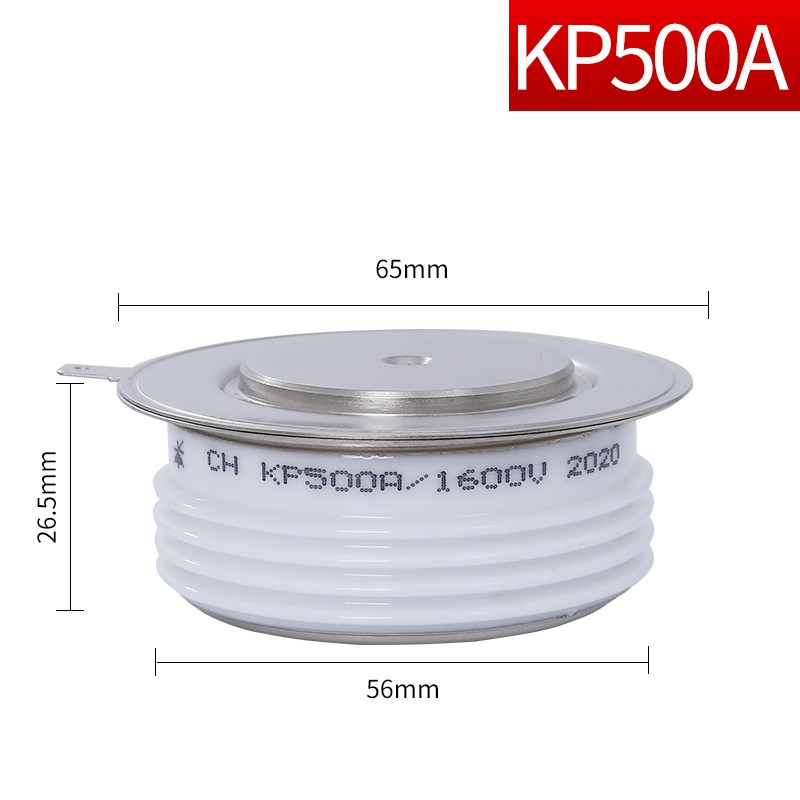

Bản vẽ trong datasheet cần được đối chiếu về ren, phần tiếp xúc, kích thước thân và vị trí đầu nối. Việc đúng dòng điện và điện áp nhưng không tương thích về cơ khí có thể khiến linh kiện không thể lắp trực tiếp vào hệ thống hiện có.
8. Bảng thông số quan trọng của KP500A 1600V
| Thông số | Giá trị | Ý nghĩa khi lựa chọn |
|---|---|---|
| Dòng điện IT(AV) | 500A | Xác định cấp dòng điện trung bình của SCR |
| VDRM/VRRM | 1600V | Xác định cấp điện áp của phiên bản KP500A |
| VRSM | 1700V | Điện áp ngược đỉnh cực đại theo datasheet |
| ITSM | Đến 5970A | Khả năng chịu dòng xung tùy điều kiện thử nghiệm |
| I²t | Đến 163 kA²s | Đánh giá khả năng chịu năng lượng dòng xung |
| VTM | 1,55V | Liên quan đến tổn hao và nhiệt khi SCR dẫn |
| Rth(j-c) | 0,195 K/W | Cơ sở đánh giá yêu cầu tản nhiệt |
| Nhiệt độ mối nối TJ | -40 đến 125°C | Giới hạn nhiệt độ của linh kiện |
9. Ứng dụng của Thyristor KP500A 1600V
Theo tài liệu kỹ thuật HUAJING, dòng KP được sử dụng trong các ứng dụng như điều khiển động cơ DC, điều khiển nguồn DC, đóng cắt và điều khiển nhiệt độ AC, kích từ động cơ đồng bộ.
Với cấp dòng 500A, KP500A 1600V phù hợp để xem xét trong các hệ thống công suất lớn hơn so với các phiên bản KP200A và KP300A. Tuy nhiên, khi lựa chọn thực tế vẫn cần kiểm tra đầy đủ dòng tải, điện áp mạch, dòng xung và điều kiện tản nhiệt của thiết bị.
10. Tài liệu kỹ thuật KP500A
Datasheet KP500A gồm bảng thông số điện, đặc tính nhiệt, khả năng chịu dòng xung và các đường cong đặc tính của linh kiện. Khi lựa chọn hoặc thay thế, nên ưu tiên kiểm tra các thông số: IT(AV), VDRM/VRRM, ITSM, I²t, VTM, Rth(j-c) và kích thước lắp đặt.
Xem / tải tài liệu kỹ thuật Thyristor KP500A
11. Kết luận – Chọn KP500A 1600V cần kiểm tra gì?
Nếu cần lựa chọn nhanh Thyristor KP500A 1600V, hãy ưu tiên kiểm tra: dòng IT(AV) 500A → điện áp VDRM/VRRM 1600V → khả năng chịu dòng xung ITSM → I²t → VTM → tản nhiệt → kích thước lắp đặt.
Trong đó, hai thông số cần xác định đầu tiên là 500A và 1600V. Sau đó kiểm tra khả năng chịu dòng xung, yêu cầu tản nhiệt và kích thước cơ khí để đảm bảo linh kiện phù hợp với thiết bị thực tế.
Cần Thyristor KP500A 1600V để thay thế linh kiện trong thiết bị? Hãy cung cấp mã SCR đang sử dụng hoặc hình ảnh linh kiện thực tế để đối chiếu thông số trước khi lựa chọn.
Xem bài viết tổng hợp Thyristor KP 1600V từ KP200A đến KP5000A →
