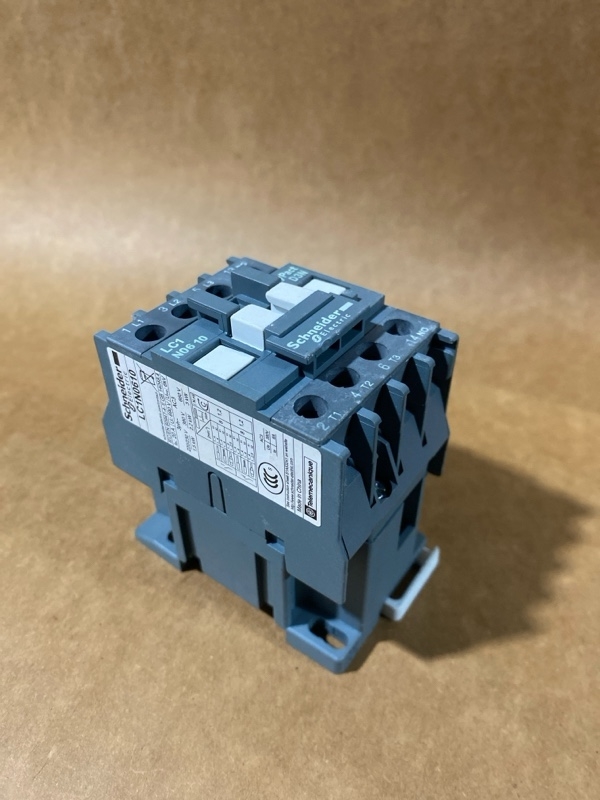

LC1N0610M5 là contactor 6A thuộc dòng EasyPact/TeSys của Schneider Electric, sử dụng coil 220V AC, 3 cực chính và 1 tiếp điểm phụ NO. Thiết bị phù hợp cho động cơ nhỏ đến 2.2 kW, tải trở và ứng dụng điều khiển. Với độ bền cơ 10 triệu lần và độ bền điện 1.4 triệu lần (AC-3), LC1N0610M5 hoạt động ổn định trong tủ điện công nghiệp và hệ thống tự động hóa.
Schneider LC1N0610M5 là contactor 3 cực dòng định mức 6A, được thiết kế cho các ứng dụng điều khiển động cơ công suất nhỏ, tải trở và các hệ thống tự động hóa công nghiệp. Với cuộn coil 220V AC và 1 tiếp điểm phụ NO tích hợp, sản phẩm dễ dàng lắp đặt trong các tủ điện dân dụng – công nghiệp. Thiết bị thuộc dòng EasyPact/TeSys, nổi tiếng với độ bền cao, hoạt động ổn định và chi phí tối ưu.
Theo datasheet của Schneider Electric, LC1N0610M5 có khả năng chịu dòng AC-3 6A tại điện áp đến 440V và AC-1 lên đến 20A. Thiết bị sử dụng cuộn coil điều khiển 220V–50Hz, đáp ứng tốt trong hệ thống điện phổ biến tại Việt Nam. Mặc dù thuộc nhóm công suất nhỏ, contactor LC1N0610M5 có độ bền cơ học lên tới 10.000.000 chu kỳ và độ bền điện 1.400.000 chu kỳ AC-3 – con số vượt trội so với các dòng contactor mini thông thường.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | LC1N0610M5 |
| Dòng định mức AC-3 | 6 A (≤ 440 V AC) |
| Dòng AC-1 | 20 A |
| Điện áp coil | 220 V AC – 50 Hz |
| Tiếp điểm chính | 3NO |
| Tiếp điểm phụ | 1NO |
| Công suất động cơ | 1.1 kW tại 220/230V AC 2.2 kW tại 380/400V AC 2.2 kW tại 415/440V AC 3.0 kW tại 500/690V AC |
| Making capacity (Irms) | 78 A tại 440 V AC |
| Breaking capacity | 51 A tại 440 V AC |
| Dòng chịu ngắn hạn Icw | 80 A (10s) 45 A (60s) 20 A (600s) |
| Điện áp cách điện (Ui) | 690 V |
| Điện áp chịu xung (Uimp) | 6 kV |
| Độ bền cơ | 10.000.000 chu kỳ |
| Độ bền điện | 1.400.000 chu kỳ AC-3 |
| Công suất coil | Inrush: 95 VA Hold: 8.3 VA |
| Thời gian đóng | 12–22 ms |
| Thời gian mở | 4–19 ms |
| Nhiệt độ hoạt động | -5°C đến +55°C |
| Kiểu lắp | DIN rail hoặc bắt vít |

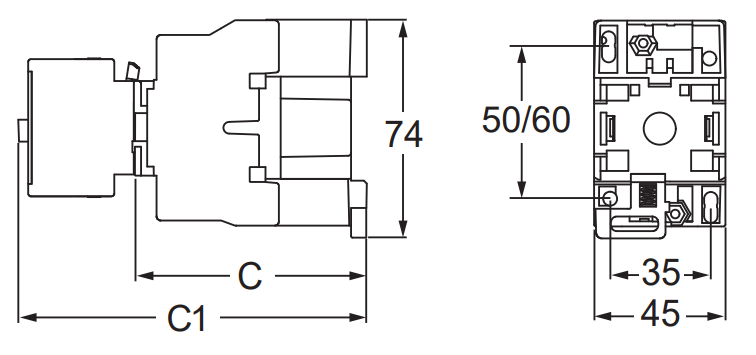

| Kích thước (CxRxS) | 74 × 45 × 80 mm |
| Khối lượng | 0.3 kg |

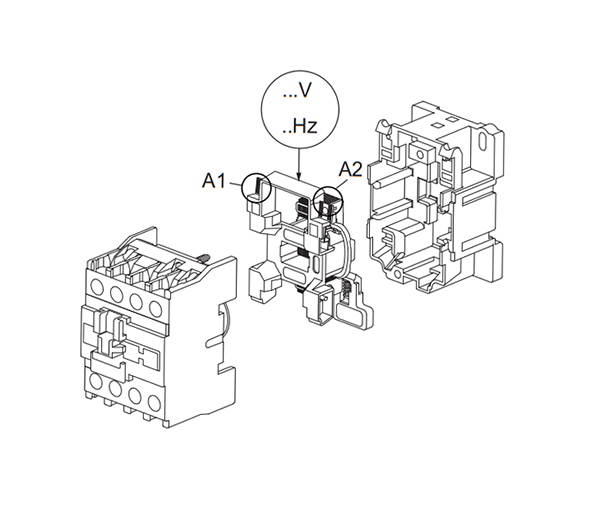

LC1N0610M5 sử dụng trong các mạch điều khiển động cơ nhỏ và tải AC nhẹ. Khi coil được cấp điện 220V AC, contactor đóng 3 tiếp điểm chính để cấp nguồn cho tải. Khi coil mất điện, contactor mở ra, đảm bảo an toàn cho hệ thống. Thiết bị được tối ưu để vận hành liên tục, độ bền cao, tiêu thụ điện thấp.
LC1N0610M5 nổi bật với độ bền cơ 10 triệu lần, hoạt động êm, khả năng đóng cắt tốt và tiêu thụ coil thấp. Thiết bị có kích thước nhỏ gọn, dễ lắp đặt và tương thích với nhiều phụ kiện Schneider.
Schneider LC1N0610M5 là lựa chọn lý tưởng cho các ứng dụng cần contactor coil 220V AC dòng nhỏ 6A, bền bỉ và giá hợp lý. Liên hệ ngay để được tư vấn kỹ thuật và nhận báo giá tốt nhất.
