LC1E1201M6 là contactor Easy TeSys của Schneider Electric, dòng định mức 12A, coil điều khiển 220V AC 60Hz, 3 cực chính 3NO và 1 tiếp điểm phụ NC. Thiết bị phù hợp điều khiển động cơ 3–7.5 kW, tải AC-3, AC-1 và hoạt động ổn định trong môi trường công nghiệp. Độ bền cơ 10 triệu chu kỳ, điện 1.4 triệu chu kỳ, lắp DIN rail hoặc bắt vít dễ dàng.
Schneider LC1E1201M6 là contactor 3 cực thuộc dòng Easy TeSys, được thiết kế cho các ứng dụng điều khiển động cơ và tải công nghiệp có dòng vận hành đến 12A. Thiết bị sử dụng cuộn coil điều khiển 220V AC – 60Hz, tích hợp 1 tiếp điểm phụ NC và 3 tiếp điểm chính NO, phù hợp cho nhiều hệ thống tủ điện và dây chuyền tự động hóa.
Dựa trên datasheet chính hãng, LC1E1201M6 thuộc nhóm contactor Easy TeSys Control, đạt tiêu chuẩn IEC 60947, AC-3, AC-3e và AC-1. Thiết bị có khả năng điều khiển động cơ đến 5.5 kW, độ bền cơ học lên đến 10.000.000 chu kỳ và độ bền điện 1.400.000 chu kỳ (AC-3). Nhờ cấu trúc chắc chắn, khả năng chịu dòng ngắn hạn cao và mức tiêu thụ coil thấp, LC1E1201M6 là lựa chọn tối ưu cho nhiều hệ thống công nghiệp vừa và nhỏ.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | LC1E1201M6 |
| Dòng định mức AC-3 | 12 A (≤ 440V AC) |
| Dòng AC-1 | 25 A |
| Điện áp coil | 220 V AC – 60 Hz |
| Tiếp điểm chính | 3NO |
| Tiếp điểm phụ | 1NC |
| Công suất động cơ | 3 kW tại 220/230V AC 5.5 kW tại 380/400V AC 5.5 kW tại 415/440V AC 5.5 kW tại 500V AC 5.5 kW tại 660/690V AC |
| Khả năng đóng Irms | 156 A tại 440V AC |
| Khả năng cắt | 102 A tại 440V AC |
| Dòng chịu đựng ngắn hạn Icw | 105 A (10s) 61 A (60s) 30 A (600s) |
| Điện áp cách điện Ui | 690 V |
| Điện áp chịu xung Uimp | 6 kV |
| Độ bền cơ | 10.000.000 chu kỳ |
| Độ bền điện | 1.400.000 chu kỳ AC-3 |
| Công suất coil | Inrush: 95 VA Hold: 8.5 VA |
| Thời gian đóng | 12–22 ms |
| Thời gian mở | 4–19 ms |
| Nhiệt độ làm việc | -5°C đến +55°C |
| Nhiệt độ lưu kho | -60°C đến +80°C |
| Độ cao hoạt động | ≤ 3000 m |
| Cấp bảo vệ | IP2X |
| Kiểu lắp | DIN rail hoặc bắt vít |

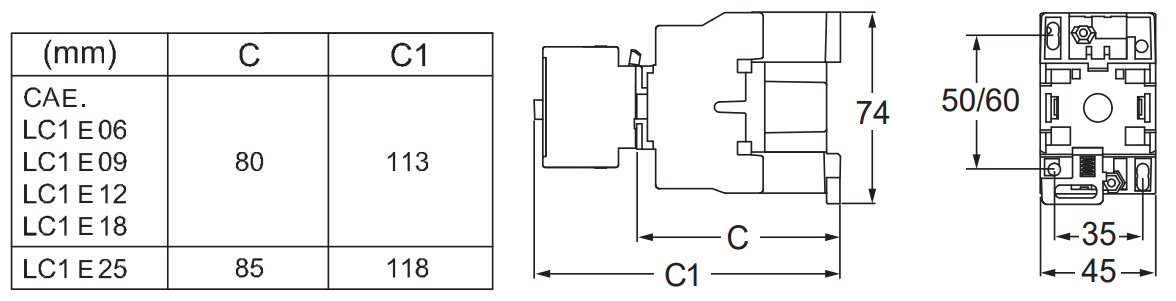

| Kích thước | 74 × 45 × 80 mm |
| Khối lượng | 0.3 kg |
Tài liệu contactor Schneider LC1E1201M6 12A 220V AUX1NC

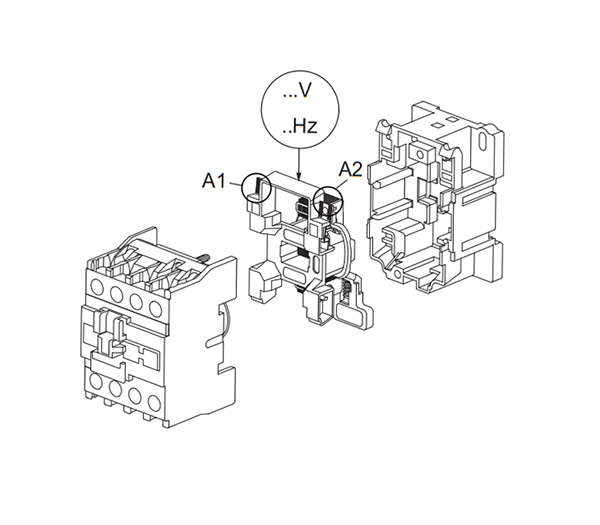

Chú ý: Khi lựa chọn contactor, cần xem kỹ điện áp cuộn hút A1 A2 để tránh các sự cố ngoài phạm vi bảo hành.
LC1E1201M6 hoạt động như một bộ đóng cắt động cơ 3 pha cỡ nhỏ và trung bình. Khi coil được cấp điện 220V AC, contactor đóng 3 tiếp điểm chính để cấp nguồn cho tải. Khi coil mất điện, các tiếp điểm mở ra để đảm bảo an toàn và bảo vệ thiết bị. Thiết kế tối ưu cho vận hành liên tục với mức tổn hao cuộn hút thấp.
Contactor LC1E1201M6 có độ bền cơ 10 triệu chu kỳ, tiêu thụ coil thấp, khả năng chịu dòng ngắn hạn tốt và kích thước nhỏ gọn. Sản phẩm đạt đầy đủ tiêu chuẩn IEC, phù hợp mọi ứng dụng điều khiển và bảo vệ động cơ.
Nếu bạn cần một contactor 12A cuộn 220V AC hiệu suất cao, bền bỉ và tối ưu chi phí, Schneider LC1E1201M6 là lựa chọn lý tưởng. Liên hệ ngay để nhận báo giá tốt nhất.
