Thyristor KP3000A 1600V 3000A – SCR công suất lớn

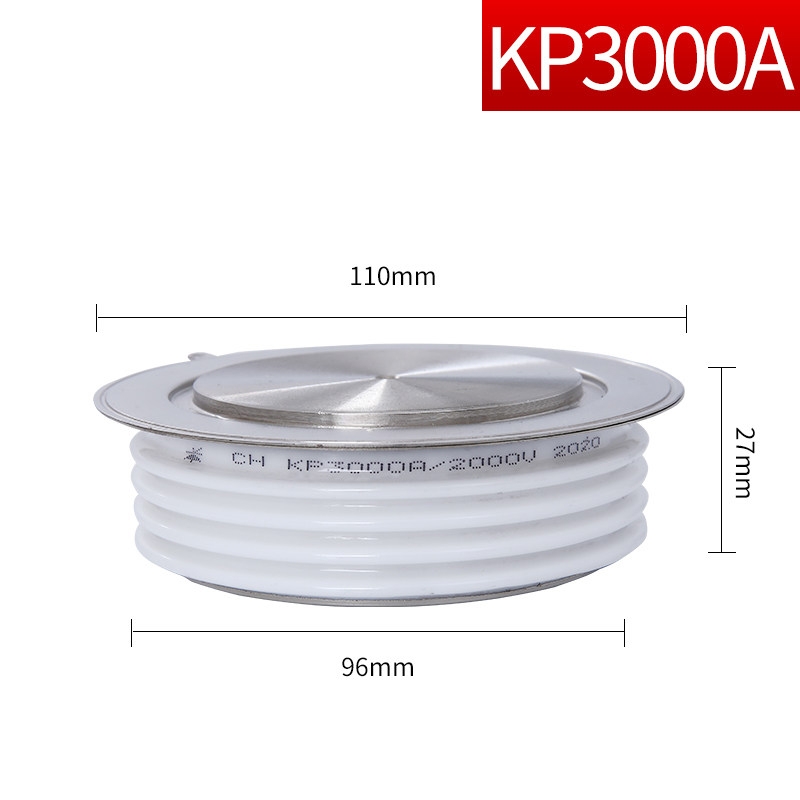

Thyristor KP3000A 1600V là SCR công suất lớn HUAJING với dòng điện trung bình 3000A, hướng đến các hệ thống chỉnh lưu và chuyển đổi điện năng công suất cao. Sản phẩm có cấu trúc dạng đĩa, làm mát hai mặt và phù hợp cho các ứng dụng công nghiệp yêu cầu khả năng chịu dòng lớn.
Thông số nổi bật của KP3000A 1600V
| Thông số | Giá trị |
|---|---|
| IT(AV) | 3000A |
| IT(RMS) | 3790A |
| VDRM/VRRM | 1600V |
| ITSM | 38kA |
| I²t | 13005 × 10³ A²s |
| VTM | 2,4V |
| Rth(j-h) | 0,011 °C/W |
| TJ | -40 đến 140°C |
| FM | 35–47 kN |
KP3000A 1600V phù hợp khi nào?
Với IT(AV) 3000A, KP3000A được lựa chọn cho các hệ thống có yêu cầu dòng điện rất cao. Cấp điện áp 1600V cần được xác nhận chính xác khi đặt hàng, bởi dòng KP3000A còn có nhiều cấp điện áp khác nhau.
Đối với hệ thống có dòng quá độ lớn, hai thông số đáng chú ý là ITSM 38kA và I²t 13005 × 10³ A²s. Đây là cơ sở để đánh giá khả năng chịu dòng xung và phối hợp với thiết bị bảo vệ của hệ thống.
Tản nhiệt và lắp đặt
KP3000A có VTM 2,4V và Rth(j-h) 0,011°C/W. Ở cấp dòng 3000A, việc kiểm soát nhiệt và bảo đảm tiếp xúc tốt với bộ tản nhiệt là yếu tố quan trọng trong quá trình lắp đặt và vận hành.
Khi thay thế, cần kiểm tra cả cơ cấu ép vì datasheet quy định lực lắp đặt 35–47 kN. Không nên chỉ đối chiếu thông số điện mà bỏ qua kích thước và điều kiện lắp cơ khí.
Ứng dụng
KP3000A được sử dụng cho bộ chỉnh lưu công suất lớn, điều khiển động cơ DC, đóng cắt AC, chỉnh lưu điều khiển pha và hệ thống chuyển đổi điện năng.
Tài liệu kỹ thuật KP3000A
Xem / tải tài liệu kỹ thuật Thyristor KP3000A 1600V
Kết luận
KP3000A 1600V nổi bật với IT(AV) 3000A, ITSM 38kA và I²t 13005 × 10³ A²s. Khi lựa chọn, hãy đối chiếu dòng điện, cấp điện áp 1600V, khả năng chịu xung, tản nhiệt và lực lắp đặt.
