Thyristor KP300A 1600V 300A – Các thông số quan trọng khi lựa chọn

Thyristor KP300A 1600V là SCR công suất dạng đĩa của HUAJING, được thiết kế cho các ứng dụng điều khiển và chuyển đổi công suất. Phiên bản này có dòng điện trung bình định mức 300A và điện áp lặp lại cực đại VDRM/VRRM = 1600V.

Khi lựa chọn KP300A để lắp mới hoặc thay thế thyristor trong thiết bị công nghiệp, không cần thiết phải kiểm tra toàn bộ thông số trong datasheet ngay từ đầu. Một số thông số quan trọng có ảnh hưởng trực tiếp đến khả năng tương thích của linh kiện với hệ thống cần được ưu tiên đối chiếu trước.

1. Dòng điện định mức IT(AV) – 300A

IT(AV) = 300A là thông số quan trọng đầu tiên khi lựa chọn KP300A. Theo datasheet, giá trị dòng điện trung bình định mức của thyristor là 300A, với điều kiện nhiệt độ vỏ Tc = 85°C và dạng tải được quy định trong tài liệu kỹ thuật.

Khi thay thế một SCR đang sử dụng trong thiết bị, cần đối chiếu dòng điện thực tế của tải với dòng định mức của thyristor. Không nên chỉ dựa vào tên mã KP300A mà bỏ qua điều kiện nhiệt độ và phương án tản nhiệt của thiết bị.

2. Điện áp VDRM/VRRM – 1600V

Đối với phiên bản KP300A 1600V, điện áp lặp lại cực đại ở trạng thái khóa thuận và khóa ngược là VDRM/VRRM = 1600V. Đây là thông số bắt buộc phải kiểm tra khi lựa chọn phiên bản điện áp của KP300A.

Datasheet cho thấy dòng KP300A có nhiều cấp điện áp từ 100V đến 3000V. Riêng phiên bản 1600V có VRSM = 1700V. Vì vậy, khi đặt mua cần xác định rõ cả dòng điện 300A và cấp điện áp 1600V, thay vì chỉ cung cấp mã KP300A.

3. Khả năng chịu dòng xung ITSM

Bên cạnh dòng điện làm việc, ITSM là thông số cần quan tâm nếu hệ thống có dòng khởi động hoặc dòng quá độ lớn. Datasheet KP300A đưa ra giá trị ITSM lên đến 5970A trong một số điều kiện thử nghiệm.

Ở điều kiện không đặt điện áp, tài liệu ghi nhận các giá trị 5700A và 5970A; khi áp dụng 100% VRRM, các giá trị tương ứng là 4800A và 5000A tùy thời gian xung. Do đó, khi lựa chọn KP300A cho hệ thống công suất, nên xem xét cả dòng tải bình thường và dòng xung có thể xuất hiện trong quá trình vận hành.

4. I²t – khả năng chịu năng lượng dòng xung

I²t là thông số quan trọng khi đánh giá khả năng chịu năng lượng của thyristor trong thời gian xảy ra dòng xung. Thông số này cũng hữu ích khi phối hợp SCR với các thiết bị bảo vệ quá dòng như cầu chì.

Theo datasheet KP300A, I²t có các giá trị khác nhau tùy điều kiện thử nghiệm, trong đó giá trị cao nhất được ghi nhận là 163 kA²s. Khi thay thế linh kiện trong bộ chỉnh lưu hoặc bộ điều khiển công suất, nên đối chiếu thông số này với đặc tính bảo vệ của hệ thống.

5. Điện áp rơi khi dẫn VTM – 1,55V

VTM = 1,55V là điện áp rơi cực đại trên thyristor khi linh kiện ở trạng thái dẫn theo điều kiện thử nghiệm của nhà sản xuất.

Thông số này có liên quan trực tiếp đến tổn hao công suất và nhiệt lượng phát sinh trong quá trình SCR dẫn. Đối với hệ thống sử dụng KP300A ở dòng tải lớn và thời gian hoạt động dài, VTM là một trong những thông số nên kiểm tra khi đánh giá yêu cầu tản nhiệt.

6. Khả năng tản nhiệt và nhiệt độ làm việc

Với SCR công suất 300A, khả năng tản nhiệt cần được xem xét cùng với dòng điện định mức. Datasheet KP300A ghi nhận Rth(j-c) = 0,195 K/W và Rth(c-s) = 0,08 K/W. Hai thông số này liên quan đến khả năng truyền nhiệt từ phần bán dẫn ra vỏ và từ vỏ sang bề mặt tản nhiệt.

Nhiệt độ mối nối TJ được quy định trong khoảng -40 đến 125°C. Khi lắp đặt, cần đảm bảo điều kiện tiếp xúc và tản nhiệt phù hợp để thyristor làm việc trong giới hạn nhiệt độ cho phép.

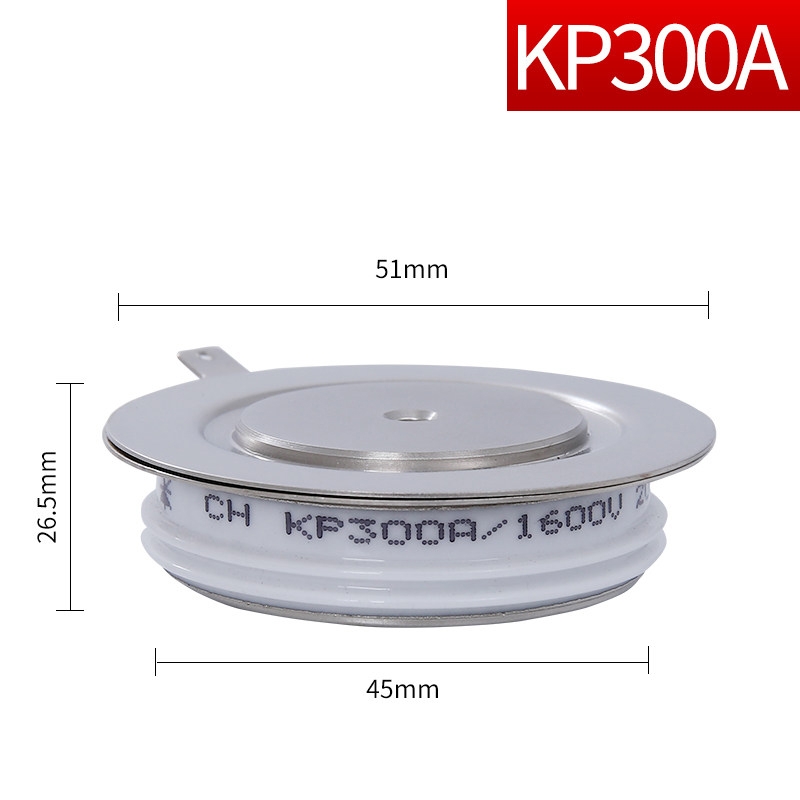

7. Kích thước và khả năng thay thế trực tiếp

Thông số điện phù hợp chưa đủ để xác định KP300A có thể thay thế trực tiếp một linh kiện đang sử dụng hay không. Kích thước cơ khí và kiểu lắp đặt cũng cần được kiểm tra trước khi đặt hàng.

Bản vẽ cơ khí trong datasheet cần được sử dụng để đối chiếu với linh kiện thực tế, đặc biệt là phần ren, bề mặt tiếp xúc, kích thước thân và vị trí đầu nối. Đây là bước quan trọng đối với các trường hợp thay thế SCR trong thiết bị đang vận hành.

8. Bảng thông số quan trọng của KP300A 1600V

9. KP300A 1600V được sử dụng ở đâu?

Theo tài liệu kỹ thuật HUAJING, dòng KP được ứng dụng trong điều khiển động cơ DC, điều khiển nguồn DC, đóng cắt và điều khiển nhiệt độ AC, kích từ động cơ đồng bộ. Đây là những nhóm ứng dụng yêu cầu thyristor có khả năng xử lý dòng điện và điện áp công suất lớn.

KP300A 1600V có thể được lựa chọn cho các bộ chỉnh lưu, bộ điều khiển động cơ, nguồn DC và các hệ thống điều khiển công suất công nghiệp. Tuy nhiên, khi thay thế thực tế vẫn cần đối chiếu thông số của thiết bị đang sử dụng thay vì chỉ dựa vào dòng điện 300A.

10. Tài liệu kỹ thuật KP300A

Datasheet KP300A gồm bảng thông số điện, thông số điều khiển cực G, đặc tính nhiệt, các đường cong khả năng chịu dòng và bản vẽ cơ khí. Khi cần lựa chọn hoặc thay thế, nên ưu tiên kiểm tra các thông số: IT(AV), VDRM/VRRM, ITSM, I²t, VTM, Rth(j-c) và kích thước lắp đặt.

Xem / tải tài liệu kỹ thuật Thyristor KP300A

11. Kết luận – Khi chọn KP300A 1600V cần kiểm tra gì?

Nếu cần lựa chọn nhanh Thyristor KP300A 1600V, có thể ưu tiên kiểm tra theo thứ tự: dòng IT(AV) 300A → điện áp VDRM/VRRM 1600V → khả năng chịu dòng xung ITSM → I²t → VTM → khả năng tản nhiệt → kích thước lắp đặt.

Trong đó, hai thông số cần xác định đầu tiên là 300A và 1600V. Sau đó kiểm tra khả năng chịu dòng xung, điều kiện tản nhiệt và kích thước cơ khí để đảm bảo linh kiện phù hợp với thiết bị thực tế.

Cần KP300A 1600V để thay thế linh kiện trong thiết bị? Hãy cung cấp mã SCR đang sử dụng hoặc hình ảnh linh kiện thực tế để đối chiếu thông số và kích thước trước khi lựa chọn.
