Thyristor KP200A 1600V 200A – Các thông số quan trọng khi lựa chọn

Thyristor KP200A 1600V là SCR công suất dạng đĩa được sử dụng trong các hệ thống chỉnh lưu, điều khiển động cơ DC, nguồn DC và điều khiển công suất. Với dòng điện trung bình định mức 200A và điện áp lặp lại cực đại 1600V, KP200A phù hợp với nhiều hệ thống điện công nghiệp yêu cầu khả năng đóng cắt và điều khiển công suất lớn.

Khi lựa chọn KP200A để lắp mới hoặc thay thế linh kiện đang sử dụng, không nhất thiết phải kiểm tra toàn bộ bảng thông số của datasheet. Có một số thông số quan trọng cần ưu tiên đối chiếu để đảm bảo SCR phù hợp với mạch điện, tải và hệ thống tản nhiệt.

1. Dòng điện định mức IT(AV) – 200A

Đây là thông số đầu tiên cần kiểm tra khi lựa chọn KP200A. Theo tài liệu kỹ thuật, KP200A có IT(AV) = 200A, với điều kiện nhiệt độ vỏ Tc = 85°C. Thông số này cho biết khả năng chịu dòng điện trung bình của thyristor trong điều kiện quy định của nhà sản xuất.

Khi thay thế một thyristor trong hệ thống thực tế, cần đối chiếu dòng tải của mạch với dòng định mức của linh kiện. Không nên chỉ nhìn vào giá trị 200A mà bỏ qua điều kiện nhiệt độ và phương án tản nhiệt của thiết bị.

2. Điện áp VDRM/VRRM – 1600V

Đối với phiên bản KP200A 1600V, thông số điện áp lặp lại cực đại ở trạng thái khóa thuận và khóa ngược là VDRM/VRRM = 1600V. Đây là thông số đặc biệt quan trọng khi lựa chọn thyristor thay thế trong các mạch điện áp cao.

Tài liệu HUAJING cũng thể hiện giá trị VRSM = 1700V đối với phiên bản 1600V. Khi mua hoặc thay thế, cần xác định đúng phiên bản điện áp 1600V thay vì chỉ chọn theo mã KP200A, bởi dòng KP200A có nhiều cấp điện áp khác nhau.

3. Khả năng chịu dòng xung ITSM

Ngoài dòng làm việc liên tục, khả năng chịu dòng xung là thông số cần quan tâm trong những hệ thống có dòng khởi động hoặc dòng quá độ lớn. Với KP200A, tài liệu kỹ thuật đưa ra nhiều giá trị ITSM tùy điều kiện thử nghiệm. Trong điều kiện không đặt điện áp, giá trị có thể đạt 5700A và 5970A; trong điều kiện đặt 100% VRRM, giá trị được ghi nhận là 4800A và 5000A tùy thời gian xung.

Vì vậy, khi đánh giá KP200A cho hệ thống thực tế, nên xem xét cả dòng tải bình thường và dòng xung có thể xuất hiện khi khởi động hoặc khi xảy ra quá độ trong mạch.

4. I²t – khả năng chịu năng lượng dòng xung

I²t là thông số rất hữu ích khi kiểm tra khả năng phối hợp giữa thyristor và thiết bị bảo vệ như cầu chì hoặc mạch bảo vệ quá dòng. Datasheet KP200A đưa ra các giá trị I²t khác nhau tùy điều kiện, trong đó giá trị là 105 kA²s ở điều kiện 100% VRRM với thời gian xung 8,3 ms.

Khi thay thế KP200A trong một bộ chỉnh lưu hoặc bộ điều khiển công suất, nên đối chiếu I²t của thyristor với đặc tính bảo vệ của hệ thống. Đây là bước quan trọng nếu thiết bị thường xuyên phải chịu dòng quá độ lớn.

5. Điện áp rơi khi dẫn VTM – 1,55V

VTM = 1,55V là điện áp rơi cực đại trên thyristor khi linh kiện đang ở trạng thái dẫn, theo điều kiện thử nghiệm trong datasheet.

Thông số này đặc biệt cần quan tâm khi thiết kế hệ thống công suất lớn vì điện áp rơi trên SCR tạo ra tổn hao nhiệt trong quá trình hoạt động. Khi sử dụng nhiều thyristor hoặc hệ thống làm việc liên tục ở dòng cao, việc kiểm tra VTM giúp đánh giá yêu cầu tản nhiệt của bộ công suất.

6. Khả năng tản nhiệt Rth(j-c)

Với thyristor công suất 200A, vấn đề tản nhiệt cần được kiểm tra song song với dòng điện định mức. Datasheet KP200A đưa ra Rth(j-c) = 0,195 K/W và Rth(c-s) = 0,08 K/W. Đây là các thông số liên quan trực tiếp đến đường truyền nhiệt từ chip bán dẫn ra vỏ và từ vỏ sang bề mặt tản nhiệt.

Trong quá trình lắp đặt, bề mặt tiếp xúc cần đảm bảo điều kiện phù hợp để truyền nhiệt tốt. Datasheet cũng quy định mô-men xoắn lắp đặt 15,5 Nm, do đó khi thay thế linh kiện cần chú ý đúng yêu cầu cơ khí của nhà sản xuất.

7. Kích thước và khả năng lắp thay thế

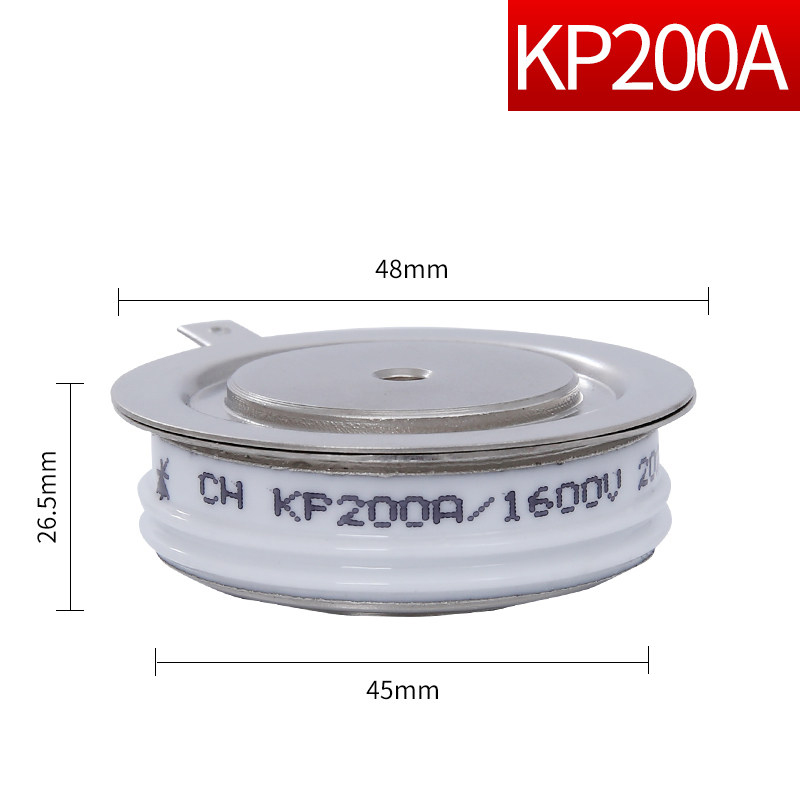

Ngoài thông số điện, kích thước cơ khí là yếu tố cần kiểm tra trước khi đặt mua KP200A thay thế. Bản vẽ trong datasheet thể hiện cấu trúc dạng đĩa với ren M20, các kích thước cơ khí liên quan đến phần tiếp xúc và đầu nối, cùng chiều dài tổng thể khoảng 210–220 mm tùy biến thể thể hiện trên bản vẽ.

Nếu KP200A được dùng để thay thế một linh kiện cũ, nên đối chiếu cả ren, đường kính phần tiếp xúc, chiều cao và vị trí đầu nối trước khi mua. Việc đúng thông số điện nhưng sai kích thước cơ khí có thể khiến linh kiện không thể lắp trực tiếp vào thiết bị hiện có.

8. Bảng thông số quan trọng của KP200A 1600V

9. KP200A 1600V phù hợp với những hệ thống nào?

Theo tài liệu kỹ thuật, KP200A được sử dụng trong các ứng dụng như điều khiển động cơ DC, điều khiển nguồn DC, đóng cắt và điều khiển nhiệt độ AC, kích từ động cơ đồng bộ. Đây đều là những ứng dụng yêu cầu linh kiện bán dẫn công suất có khả năng chịu dòng và điện áp cao.

Trong thực tế, KP200A có thể được quan tâm khi sửa chữa hoặc thay thế SCR trong các bộ chỉnh lưu, bộ điều khiển động cơ, nguồn công suất và các thiết bị điện công nghiệp. Tuy nhiên, việc lựa chọn cuối cùng vẫn cần dựa trên điện áp, dòng tải, dòng xung, tản nhiệt và kích thước của thiết bị thực tế.

10. Tài liệu kỹ thuật và bản vẽ KP200A

Tài liệu kỹ thuật KP200A cung cấp đầy đủ bảng thông số điện, thông số điều khiển cổng, đặc tính nhiệt và bản vẽ cơ khí. Khi cần thay thế linh kiện, nên ưu tiên đối chiếu các thông số chính gồm IT(AV), VDRM/VRRM, ITSM, I²t, VTM, Rth(j-c) và kích thước lắp đặt.

Xem / tải tài liệu kỹ thuật Thyristor KP200A

11. Kết luận – Chọn KP200A 1600V cần kiểm tra gì?

Nếu cần lựa chọn nhanh Thyristor KP200A 1600V, có thể ưu tiên kiểm tra theo thứ tự: dòng IT(AV) 200A → điện áp VDRM/VRRM 1600V → khả năng chịu dòng xung ITSM → I²t → VTM → tản nhiệt Rth → kích thước lắp đặt. Đây là những thông số có ảnh hưởng trực tiếp nhất đến khả năng sử dụng và thay thế linh kiện.

Đặc biệt, không nên chỉ dựa vào tên mã “KP200A”. Phiên bản điện áp phải được xác định rõ là 1600V và kích thước cơ khí cũng cần được đối chiếu với linh kiện đang lắp trong thiết bị.

Cần KP200A 1600V cho hệ thống chỉnh lưu hoặc thiết bị công nghiệp? Hãy gửi mã linh kiện đang sử dụng, hình ảnh SCR hoặc thông số của thiết bị để kiểm tra khả năng thay thế và lựa chọn đúng phiên bản.

Xem bài viết tổng hợp Thyristor KP 1600V từ KP200A đến KP5000A →
