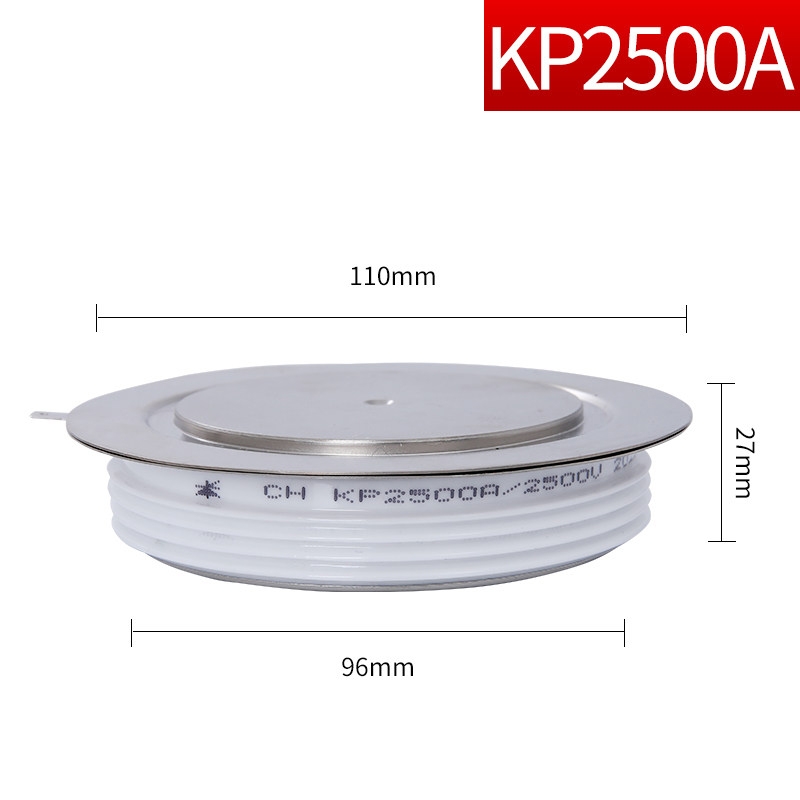

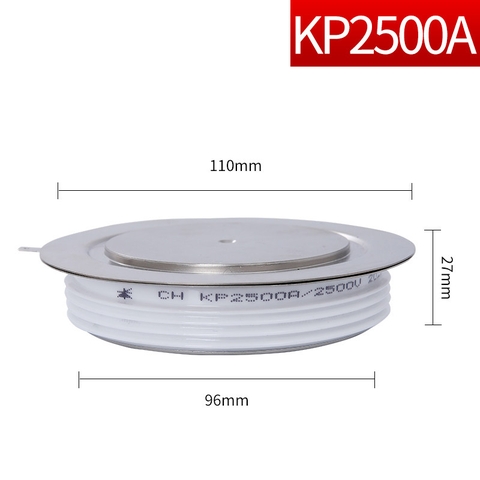

Thyristor KP2500A 1600V 2500A – SCR công suất lớn
Thyristor KP2500A 1600V là SCR công suất lớn HUAJING, được sử dụng trong các bộ chỉnh lưu công suất, điều khiển động cơ DC, đóng cắt AC và hệ thống chuyển đổi điện năng. Sản phẩm có dòng điện trung bình 2500A và phiên bản điện áp 1600V.
Thông số chính của KP2500A 1600V
| Thông số | Giá trị |
|---|---|
| Dòng điện IT(AV) | 2500A |
| Điện áp VDRM/VRRM | 1600V |
| Dòng xung ITSM | 31kA |
| I²t | 7720 × 10³ A²s |
| Điện áp dẫn VTM | 2,4V |
| Rth(j-h) | 0,011 °C/W |
| Nhiệt độ mối nối TJ | -40 đến 140°C |
| Lực lắp đặt FM | 35–47 kN |
Điểm cần kiểm tra trước khi chọn
Với KP2500A, trước hết cần xác nhận đúng 2500A và 1600V. Nếu hệ thống có dòng quá độ lớn, nên kiểm tra thêm ITSM 31kA và I²t 7720 × 10³ A²s để đánh giá khả năng chịu xung và phối hợp bảo vệ.
Ở cấp dòng 2500A, khả năng tản nhiệt là yếu tố đặc biệt quan trọng. KP2500A có VTM 2,4V và Rth(j-h) 0,011°C/W. Khi thay thế, cần kiểm tra bộ tản nhiệt, bề mặt tiếp xúc và lực ép lắp đặt 35–47 kN.
Ứng dụng
KP2500A phù hợp cho bộ chỉnh lưu công suất lớn, điều khiển động cơ DC, đóng cắt AC, chỉnh lưu điều khiển pha và hệ thống chuyển đổi điện năng.
Tài liệu kỹ thuật KP2500A
Xem / tải tài liệu kỹ thuật Thyristor KP2500A 1600V
Kết luận
KP2500A 1600V có dòng định mức 2500A, ITSM 31kA và I²t 7720 × 10³ A²s. Khi lựa chọn, hãy ưu tiên đối chiếu dòng điện, điện áp 1600V, khả năng chịu xung, tản nhiệt và kích thước lắp đặt.
Xem bài tổng hợp Thyristor KP 1600V từ KP200A đến KP5000A →
Cần thay thế KP2500A 1600V? Hãy gửi mã SCR hoặc hình ảnh linh kiện hiện tại để kiểm tra khả năng tương thích.
