IOLINK Samwon XTB-COM20B là khối cầu đấu chia 2 nguồn âm dương, tổng cộng có 20 cực dùng cho kết nối cấp nguồn cho PLC và thiết bị ngoại vi, có điện áp định mức 125VAC/125VDC, dòng tối đa 10A, gắn DIN rail hoặc vít cố định. Sản phẩm xuất xứ Hàn Quốc, nổi bật với độ bền cao, khả năng cách điện tốt và tính tiện dụng trong đấu nối tủ điện công nghiệp.
XTB-COM20B là dòng cầu đấu khối của Samwon ACT – Hàn Quốc, được thiết kế giúp chia nguồn điện, phân phối điện áp đến PLC, cảm biến và thiết bị ngoại vi một cách an toàn, gọn gàng và dễ bảo trì.
Sản phẩm phù hợp sử dụng trong tủ điện tự động hóa, máy đóng gói, dây chuyền sản xuất, và các hệ thống cần kết nối tín hiệu nhiều kênh.

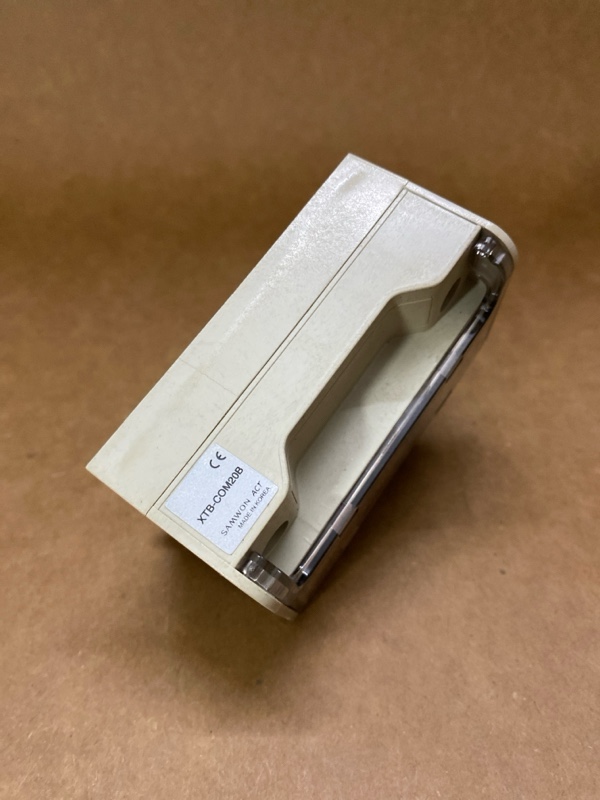

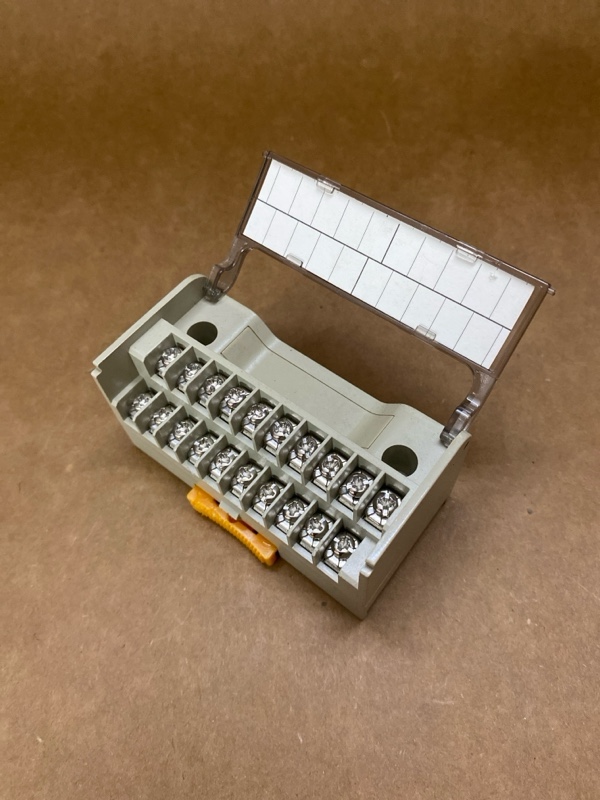

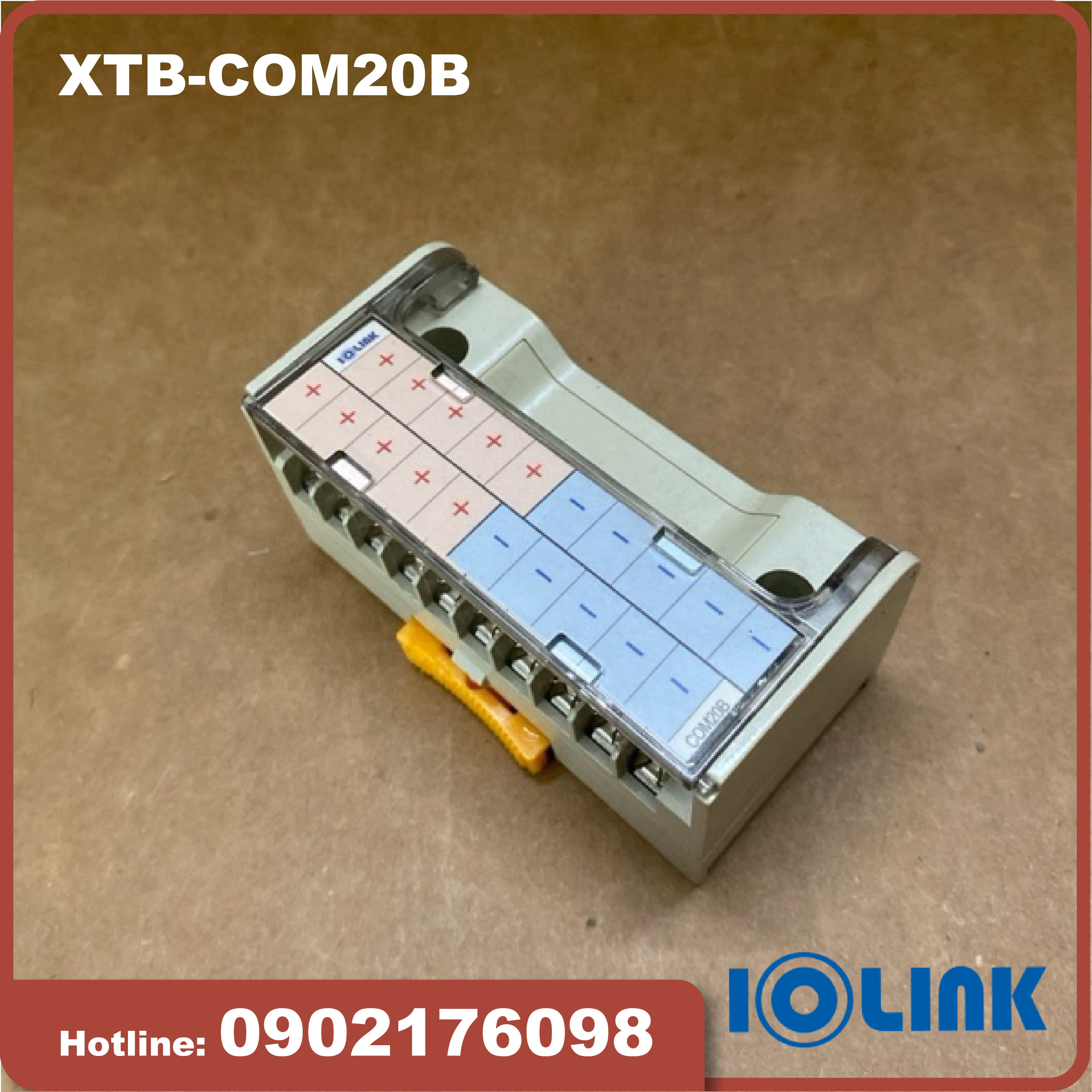

Hình ảnh thực tế cầu am dương IOLINK XTB-COM20B
| Thông số | Giá trị |
|---|---|
| Model | XTB-COM20B |
| Hãng sản xuất | Samwon ACT |
| Điện áp định mức | 125VAC / 125VDC |
| Tần số | 50/60Hz |
| Dòng điện định mức | 10A (tổng) / 3A (mỗi line) |
| Số cực terminal | 20 cực (10P + / 10P –) |
| Khoảng cách giữa các cực (pitch) | 7.0 mm |
| Dây dẫn phù hợp | AWG 22–16 (tối đa 1.25 mm², chỉ dùng dây đồng) |
| Điện trở cách điện | ≥ 100 MΩ (500VDC) |
| Điện áp chịu đựng | 500VAC trong 1 phút |
| Vít terminal | M3 × 7L |
| Momen siết | 1.2 N·m (12 kgf·cm) |
| Vật liệu vỏ terminal | Modified PPO |
| Vật liệu nắp che | Polycarbonate |
| Vật liệu board mạch | Epoxy 1.6t |
| Nhiệt độ làm việc | -10°C ~ +50°C |
| Độ ẩm làm việc | 35% ~ 85%RH (không ngưng tụ) |
| Trọng lượng | Khoảng 90g (đóng gói) / 75g (thực tế) |
| Lắp đặt | Gắn DIN rail hoặc bắt vít cố định |
| Xuất xứ | Hàn Quốc |

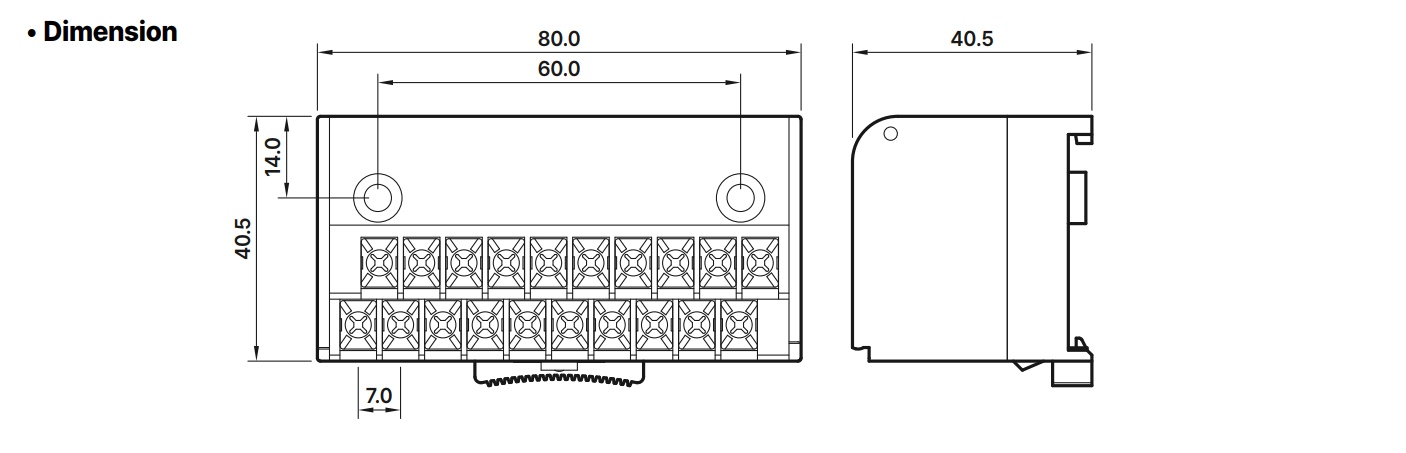

Kích thước XTB-COM20B

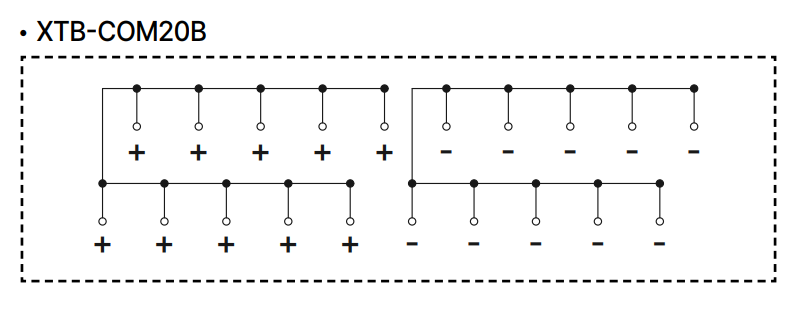

Sơ đồ kỹ thuật XTB-COM20B
