Relay OMRON G2R-2-SND là rơ le trung gian 2 cực (DPDT), tích hợp LED báo trạng thái và diode bảo vệ, hoạt động ổn định ở điện áp DC 24V. Thiết kế nhỏ gọn, tuổi thọ cao, dễ lắp trên đế cắm P2RF – phù hợp cho tủ điện công nghiệp, điều khiển máy móc và tự động hóa.

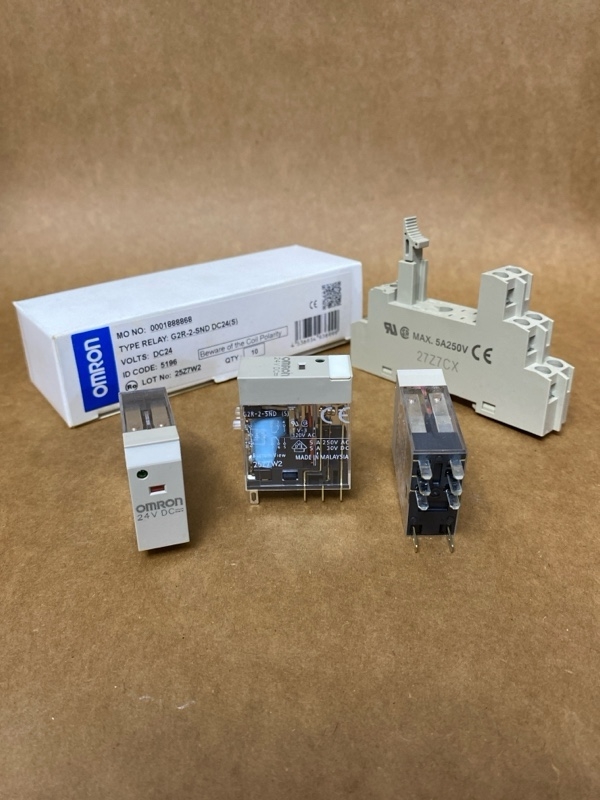

OMRON G2R-2-SND là dòng rơ le trung gian 2 cực (DPDT) cao cấp thuộc series G2R-S của thương hiệu OMRON – Nhật Bản. Sản phẩm nổi tiếng nhờ thiết kế nhỏ gọn, độ bền cao và khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

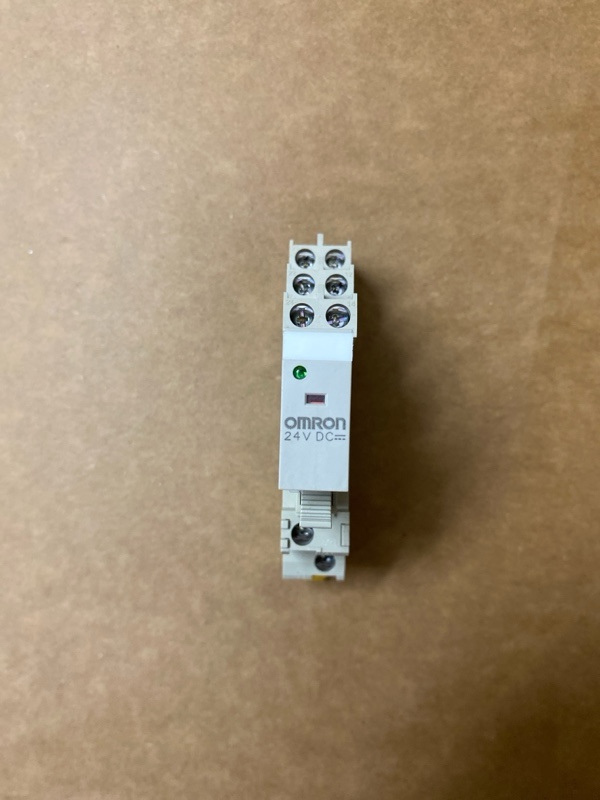

Với đèn LED báo trạng thái và diode chống ngược tích hợp, relay G2R-2-SND giúp kỹ sư dễ dàng kiểm tra tình trạng hoạt động, đồng thời bảo vệ mạch điều khiển khỏi xung điện áp ngược – nguyên nhân gây hỏng cuộn coil.

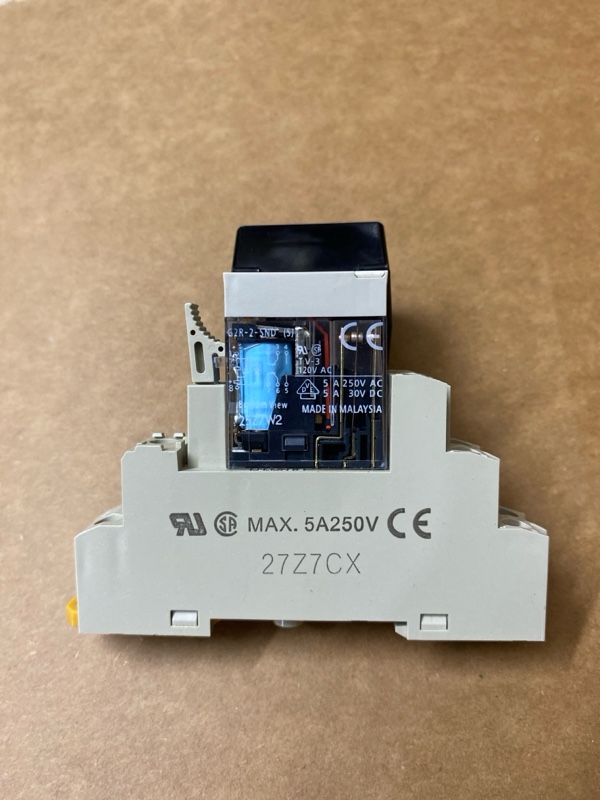

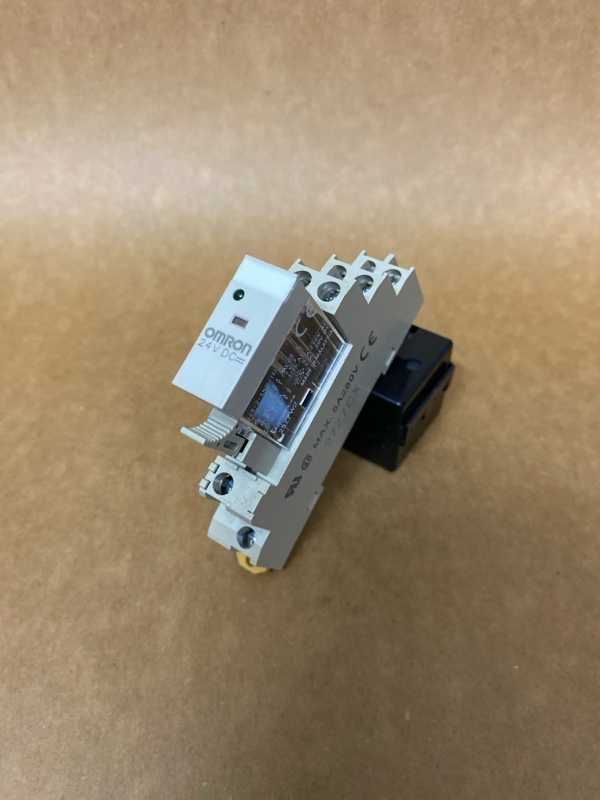

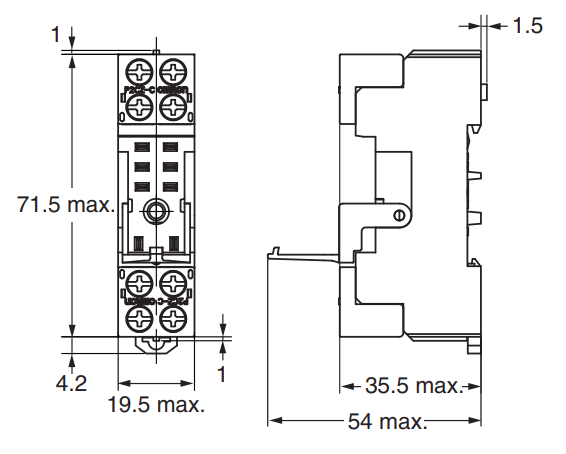

Relay OMRON G2R-2-SND được thiết kế dạng cắm đế (Plug-in), tương thích với socket P2RF hoặc P2RFZ. Thiết bị này thường được sử dụng trong tủ điện, mạch PLC, hệ thống điều khiển động cơ, máy đóng gói hoặc dây chuyền tự động hóa.
Sản phẩm đạt các tiêu chuẩn quốc tế UL, CSA, VDE, CE, đảm bảo độ an toàn và độ tin cậy cao. Ngoài ra, thiết kế trong suốt của relay giúp người dùng dễ dàng quan sát trạng thái tiếp điểm bên trong.
| Thông số | Giá trị kỹ thuật |
|---|---|
| Model | G2R-2-SND |
| Thương hiệu | OMRON – Nhật Bản |
| Kiểu tiếp điểm | DPDT – 2 cực, 2 vị trí |
| Điện áp cuộn coil định mức | 24VDC |
| Dòng điện cuộn coil | 21.6 mA |
| Điện trở cuộn coil | 1,113 Ω ±10% |
| Điện áp phải hút (Max) | 70% điện áp định mức |
| Điện áp nhả (Min) | 15% điện áp định mức |
| Điện áp tối đa cho phép | 110% điện áp định mức |
| Công suất tiêu thụ | Khoảng 0.53 W |
| Tải danh định | 5A tại 250VAC / 30VDC |
| Điện áp cách điện | 5.000 VAC giữa coil và tiếp điểm |
| Độ bền cơ khí | 20.000.000 lần đóng/ngắt |
| Độ bền điện | 100.000 lần (tải định mức) |
| Nhiệt độ hoạt động | -40°C đến +70°C |
| Kích thước (W x H x D) | 21.5 x 35.5 x 28.1 mm |
| Trọng lượng | Khoảng 20 g |
| Tích hợp LED hiển thị | Có |
| Tích hợp Diode bảo vệ | Có |
| Chứng nhận quốc tế | UL, CSA, VDE, CE |
Relay OMRON G2R-2-SND đóng vai trò thiết bị trung gian giữa mạch điều khiển và mạch tải, giúp cách ly điện áp và bảo vệ linh kiện điều khiển.
Khi cuộn coil được cấp điện, relay hút và đóng tiếp điểm, cho phép dòng điện đi qua tải như motor, đèn báo hoặc thiết bị công nghiệp. Khi ngắt điện, tiếp điểm mở ra, ngắt dòng tải.
Tích hợp diode chống ngược giúp bảo vệ mạch khỏi dòng điện phản hồi, đồng thời đèn LED báo hiệu giúp người dùng dễ dàng nhận biết trạng thái hoạt động thực tế của relay.
Relay OMRON G2R-2-SND được ứng dụng rộng rãi trong các hệ thống:
Đây là lựa chọn phổ biến cho các kỹ sư điện, tự động hóa nhờ khả năng hoạt động bền bỉ, dễ thay thế và chi phí hợp lý.

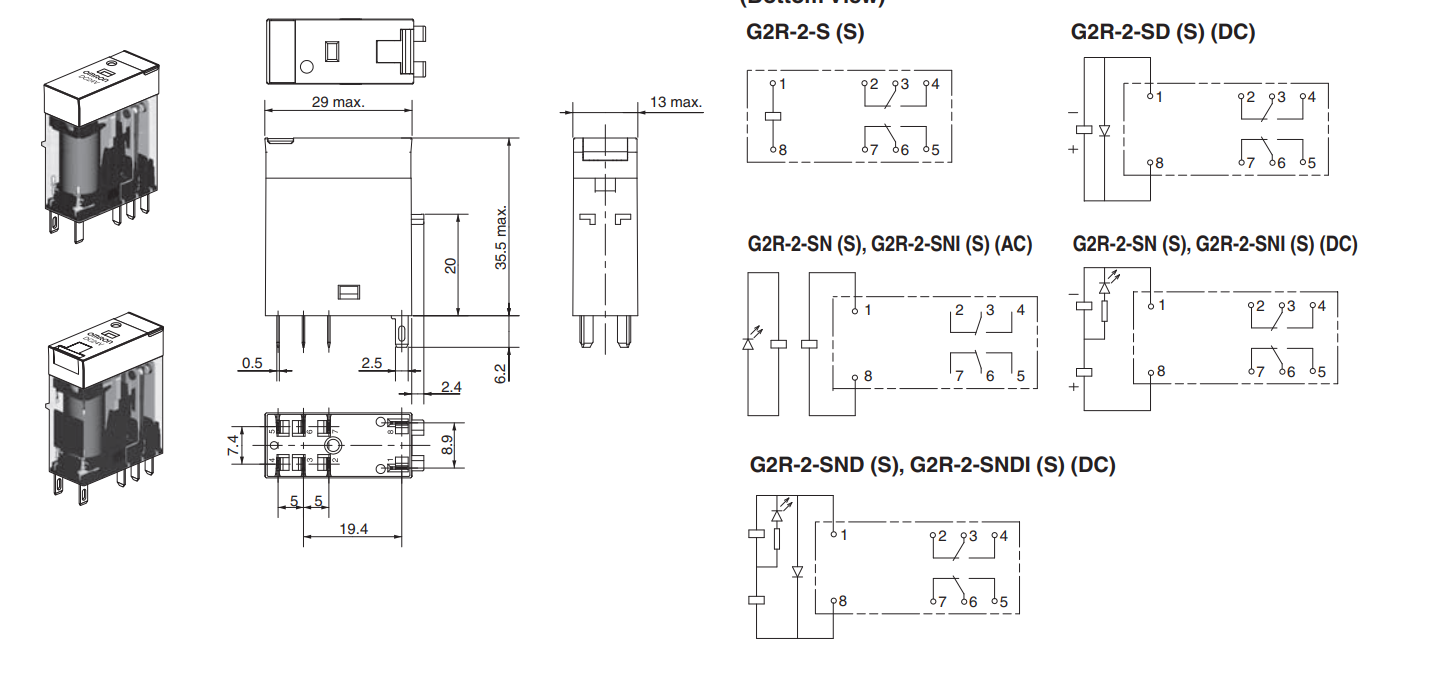

Tài liệu hướng dẫn chi tiết, sơ đồ chân và bảng tải điện được OMRON cung cấp đầy đủ trong Datasheet G2R-2-SND.
Nếu bạn đang tìm một rơ le trung gian 24VDC có LED + Diode bảo vệ đáng tin cậy, OMRON G2R-2-SND là lựa chọn lý tưởng. Sản phẩm được kỹ sư đánh giá cao về độ bền, độ ổn định và dễ lắp đặt trong mọi ứng dụng điều khiển công nghiệp.
