Relay trung gian Phoenix Contact 24VDC DEK-REL-G24/21 mã 2964500 là module relay DIN rail nhỏ gọn, rộng chỉ 6,2 mm, sử dụng nguồn điều khiển 24VDC và 1 tiếp điểm chuyển mạch. Relay có khả năng đóng cắt tối đa 250V AC/DC, 6A, tiếp điểm AgSnO, LED báo trạng thái và cách ly điện 4kV, phù hợp tủ điện PLC và hệ thống tự động hóa công nghiệp.
DEK-REL-G24/21 – mã 2964500 là module relay trung gian của Phoenix Contact, được thiết kế để lắp trên thanh DIN NS 35/7.5 trong các tủ điện điều khiển và hệ thống tự động hóa công nghiệp. Sản phẩm sử dụng điện áp điều khiển 24VDC, có 1 tiếp điểm chuyển mạch và khả năng đóng cắt tải lên đến 250V AC/DC, dòng liên tục tối đa 6A.
Điểm nổi bật của DEK-REL-G24/21 là thiết kế cực kỳ mỏng với chiều rộng chỉ 6,2 mm. Nhờ đó, module giúp tiết kiệm đáng kể không gian trên thanh DIN, đặc biệt phù hợp với các tủ điện có mật độ relay và terminal cao. Theo tài liệu kỹ thuật, sản phẩm có cách ly giữa phía điều khiển và phía tiếp điểm, điện áp thử giữa cuộn dây và tiếp điểm đạt 4kV AC.
DEK-REL-G24/21 thuộc dòng relay terminal DEK của Phoenix Contact. Đây là loại relay module có relay công suất mini được tích hợp bên trong terminal, sử dụng cuộn dây điều khiển 24VDC và một tiếp điểm chuyển mạch. Sản phẩm được thiết kế cho các ứng dụng điều khiển phổ thông, trong đó tín hiệu từ PLC, bộ điều khiển hoặc thiết bị điện tử cần được chuyển sang một mạch tải độc lập.
Thiết kế của module kết hợp giữa terminal và relay giúp giảm diện tích lắp đặt so với nhiều loại relay trung gian truyền thống. Chiều rộng chỉ 6,2 mm giúp người thiết kế tủ điện có thể bố trí nhiều kênh relay trên cùng một đoạn thanh DIN.

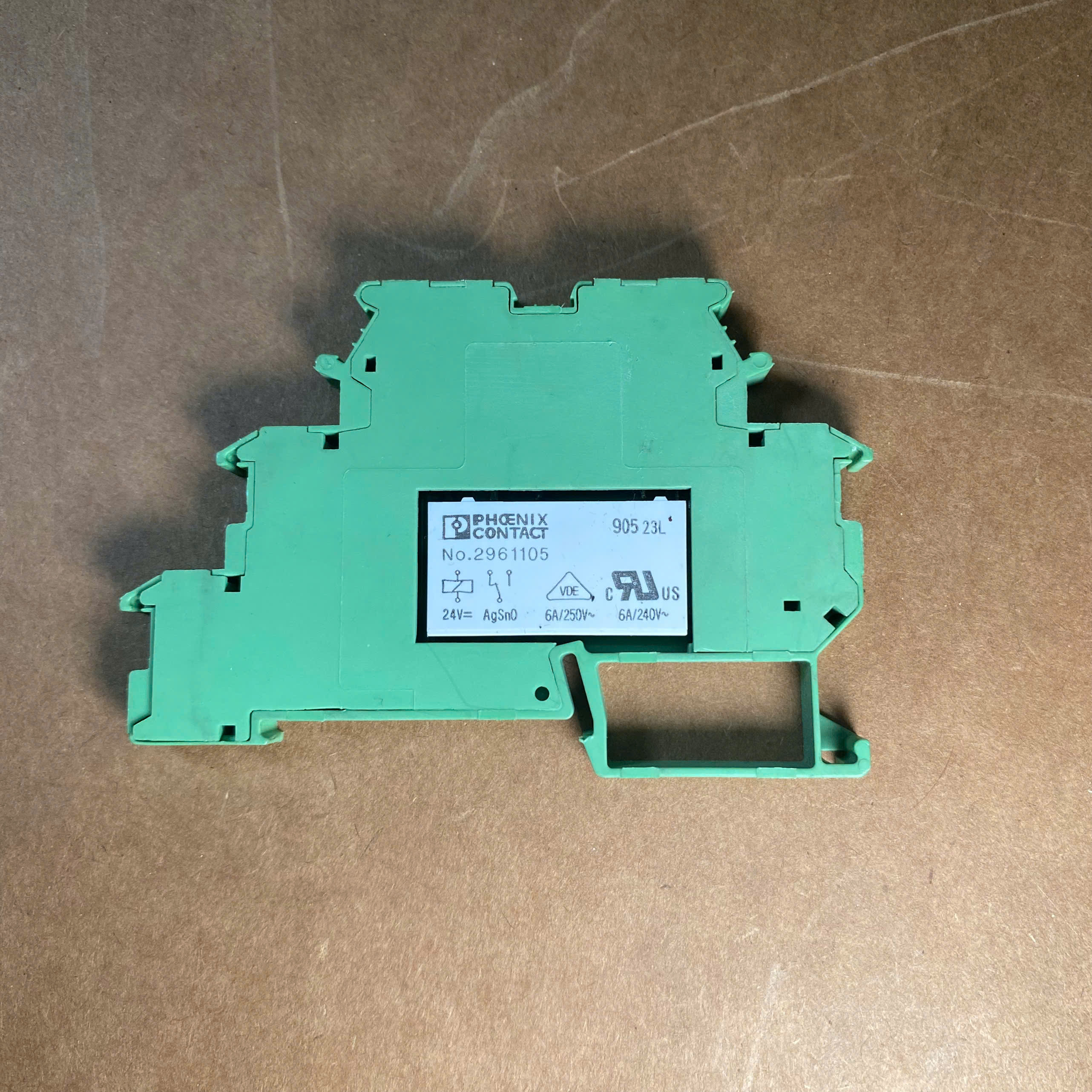

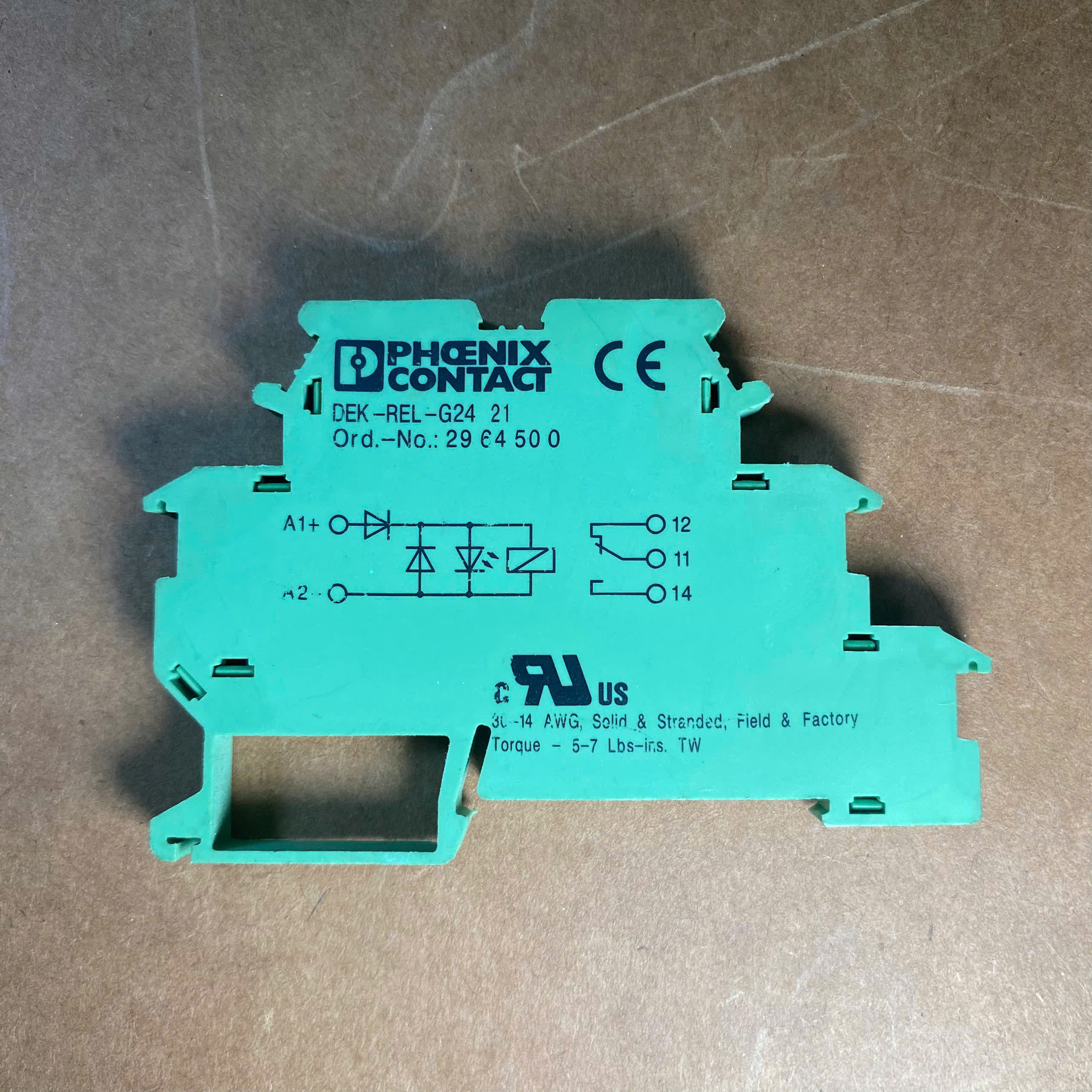

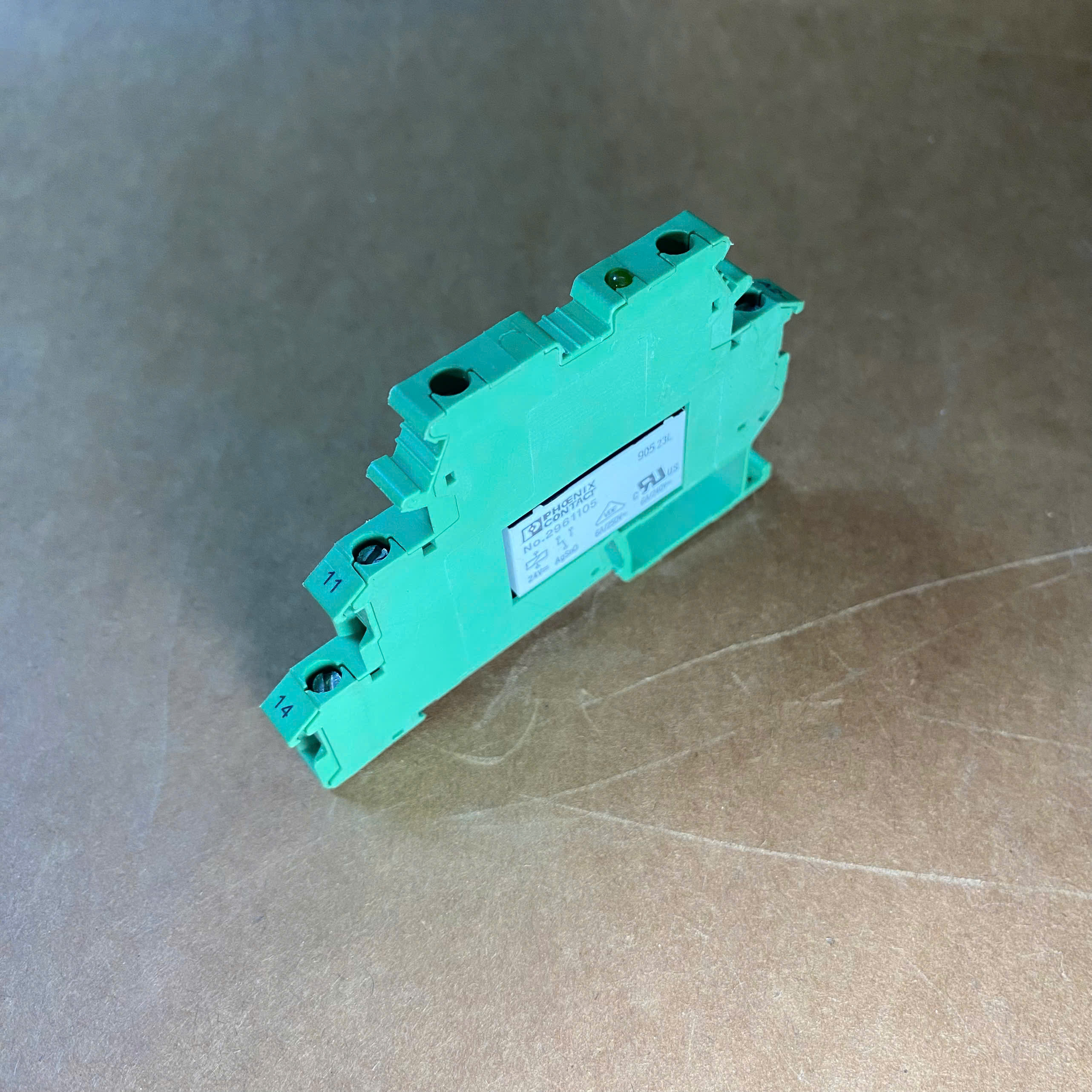

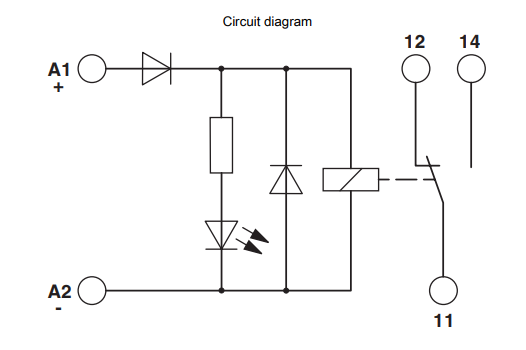

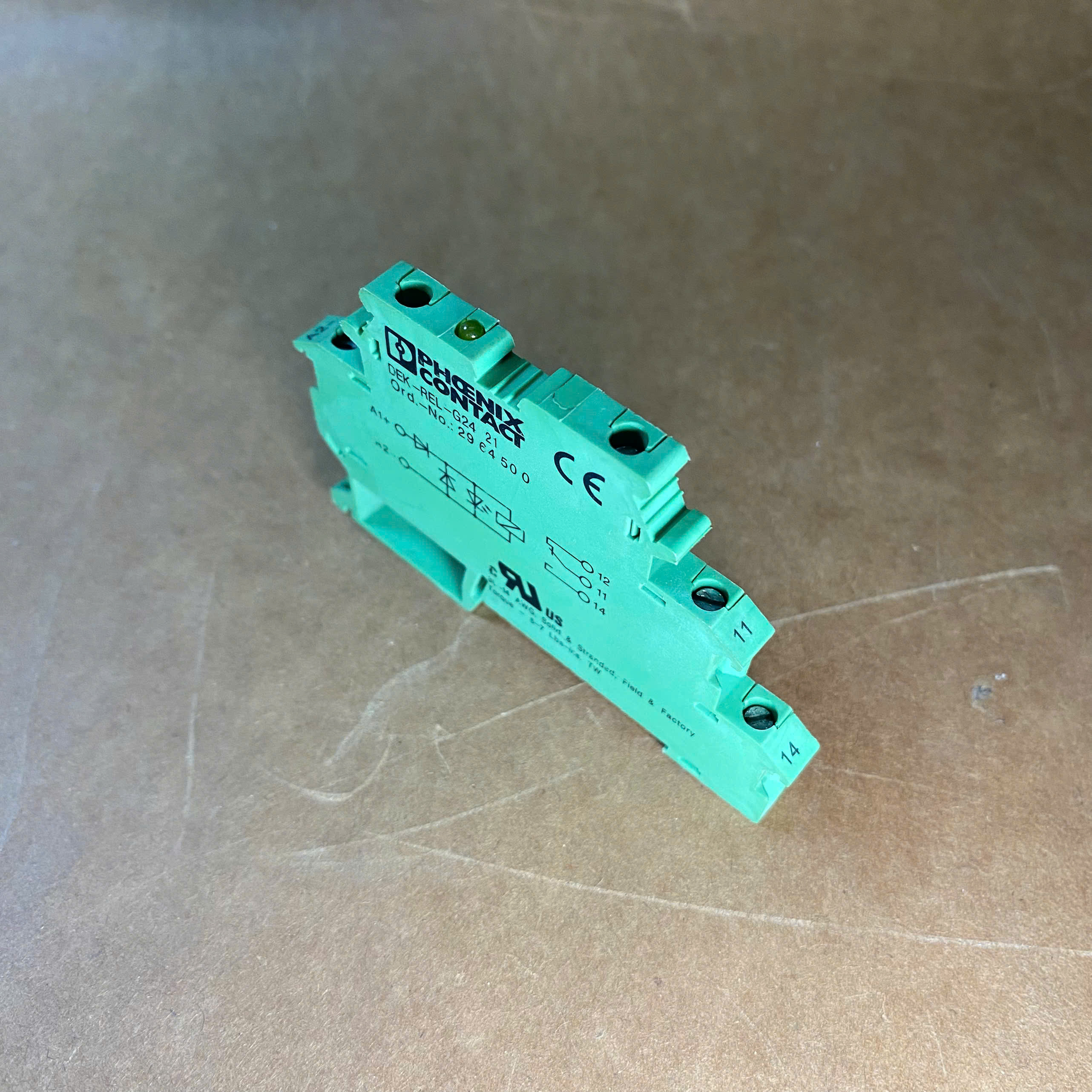

Trên thân sản phẩm có sơ đồ đấu nối thể hiện các chân A1+, A2- của cuộn dây và nhóm tiếp điểm 11, 12, 14. LED màu vàng được sử dụng để hiển thị trạng thái điện áp hoạt động.
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | Phoenix Contact |
| Mã sản phẩm | 2964500 |
| Tên sản phẩm | DEK-REL-G24/21 |
| Product key | DK61A2 |
| Loại sản phẩm | Relay Module |
| Điện áp cuộn dây | 24 VDC |
| Dải điện áp đầu vào | 19,2 ... 26,4 V AC/DC |
| Dòng đầu vào điển hình | 9 mA |
| Kiểu tiếp điểm | 1 tiếp điểm chuyển mạch |
| Sơ đồ tiếp điểm | 11 - 12 - 14 |
| Vật liệu tiếp điểm | AgSnO |
| Điện áp chuyển mạch tối đa | 250 V AC/DC |
| Dòng liên tục tối đa | 6 A |
| Dòng khởi động tối đa | 10 A trong 4 giây |
| Công suất cắt tải thuần trở | 1500 VA tại 250 V AC |
| Công suất DC | 140 W tại 24 VDC |
| Thời gian đáp ứng | 8 ms điển hình |
| Thời gian nhả | 5 ms điển hình |
| Cách ly điện | 4 kV AC giữa cuộn dây và tiếp điểm |
| LED báo trạng thái | LED vàng |
| Đấu nối | Terminal vít |
| Tiết diện dây | 0,2 ... 2,5 mm² |
| Chiều rộng | 6,2 mm |
| Chiều cao | 80 mm |
| Chiều sâu | 56 mm |
| Lắp đặt | Thanh DIN |
| Nhiệt độ hoạt động | -20 ... +50 °C |
| Nhiệt độ lưu trữ/vận chuyển | -20 ... +70 °C |
| Tiêu chuẩn | IEC 60947-5-1 |
Các thông số trên được lấy từ tài liệu kỹ thuật của Phoenix Contact. Tài liệu xác nhận relay có 1 tiếp điểm chuyển mạch, vật liệu tiếp điểm AgSnO, điện áp chuyển mạch tối đa 250V AC/DC và dòng liên tục 6A. :contentReference[oaicite:3]{index=3}

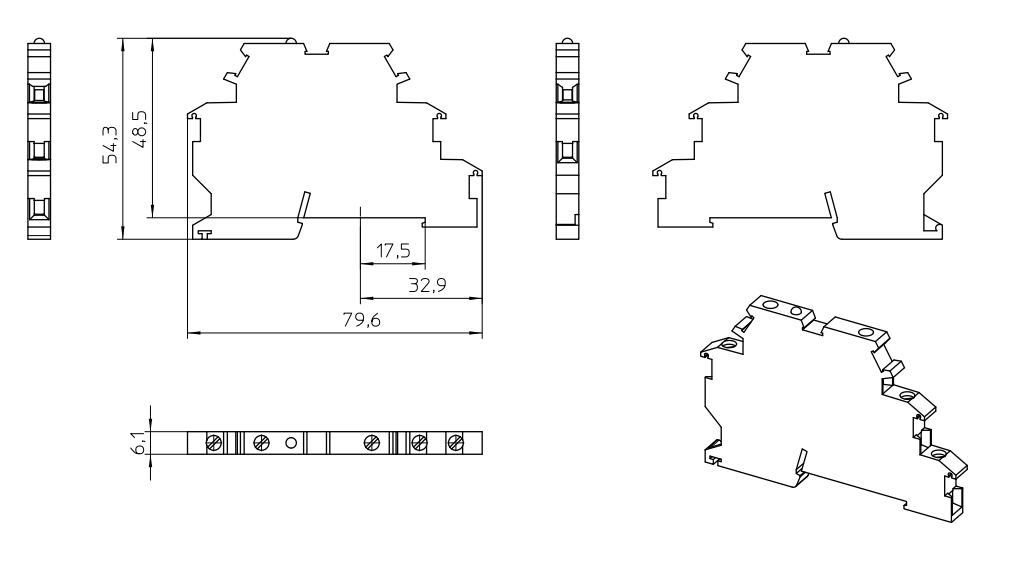

Một trong những ưu điểm đáng chú ý nhất của DEK-REL-G24/21 là kích thước rất nhỏ. Module chỉ rộng 6,2 mm, cao 80 mm và sâu 56 mm. Với chiều rộng này, nhiều relay có thể được bố trí liên tiếp trên cùng một thanh DIN mà không chiếm nhiều diện tích tủ điện.
Đây là lợi thế rõ rệt đối với các tủ điều khiển có số lượng lớn tín hiệu điều khiển. Thay vì sử dụng các relay trung gian có đế riêng và kích thước lớn hơn, kỹ sư có thể sử dụng dạng relay terminal tích hợp để tối ưu mật độ thiết bị.
Tài liệu Phoenix Contact cũng xác nhận sản phẩm được thiết kế để lắp trên thanh DIN và có thể lắp ở nhiều vị trí khác nhau. :contentReference[oaicite:4]{index=4}
DEK-REL-G24/21 sử dụng cuộn dây điều khiển tại hai chân A1+ và A2-. Vì đầu vào được phân cực, khi cấp nguồn cần chú ý đúng cực tính.
Phía đầu ra sử dụng một tiếp điểm chuyển mạch gồm ba chân:
Khi cuộn dây chưa được cấp điện, tiếp điểm 11-12 ở trạng thái đóng và 11-14 ở trạng thái mở. Khi cấp 24VDC vào A1-A2, relay tác động và chuyển trạng thái sang 11-14.
Trên thân relay thực tế cũng được in trực tiếp sơ đồ mạch giúp kỹ thuật viên thuận tiện kiểm tra khi lắp đặt hoặc bảo trì.
Nguyên lý hoạt động của module tương đối đơn giản. Tín hiệu 24VDC từ PLC hoặc thiết bị điều khiển được đưa vào A1 và A2. Khi điện áp đạt mức kích hoạt, cuộn dây relay tác động và thay đổi trạng thái của tiếp điểm đầu ra.
Nhờ đó, mạch điều khiển công suất nhỏ có thể điều khiển một mạch tải độc lập. Relay đồng thời tạo ra sự cách ly điện giữa phía điều khiển và phía tiếp điểm. Theo tài liệu, điện áp thử giữa cuộn dây và tiếp điểm đạt 4kV AC trong thời gian 1 phút.
Module có mạch bảo vệ phía cuộn dây bao gồm bảo vệ ngược cực và diode bảo vệ. LED màu vàng cho phép quan sát trạng thái điện áp hoạt động trực tiếp trên module.
DEK-REL-G24/21 sử dụng tiếp điểm AgSnO và có dòng liên tục tối đa 6A. Điện áp chuyển mạch tối đa được công bố là 250V AC/DC.
Đối với tải AC, tài liệu công bố khả năng chuyển mạch 3A tại 230V AC15. Với tải DC, giá trị được công bố gồm 2A tại 24V DC13, 0,2A tại 110V DC13 và 0,1A tại 220V DC13.
Do đặc tính tải cảm, tải DC và tải có dòng khởi động lớn khác với tải thuần trở, khi lựa chọn relay cần căn cứ đúng loại tải thực tế thay vì chỉ dựa vào con số 6A.
DEK-REL-G24/21 được sử dụng trong các hệ thống điều khiển công nghiệp cần chuyển đổi hoặc cách ly tín hiệu giữa thiết bị điều khiển và thiết bị tải.
Relay trung gian thông thường thường bao gồm relay rời và đế relay. Trong khi đó, DEK-REL-G24/21 được thiết kế dưới dạng relay terminal với relay mini được tích hợp trực tiếp vào module terminal.
Khác biệt lớn nhất nằm ở kích thước. Với chiều rộng chỉ 6,2 mm, DEK-REL-G24/21 đặc biệt phù hợp khi số lượng kênh điều khiển nhiều và không gian tủ điện hạn chế.
Thiết kế terminal cũng giúp việc bố trí dây dẫn trở nên gọn hơn. Phoenix Contact còn hỗ trợ sử dụng cầu nối EB-DIK cho các terminal DEK nhằm giảm công đoạn đấu dây trong các dãy module.
Khi thay thế DEK-REL-G24/21, không nên chỉ đối chiếu điện áp 24VDC. Cần kiểm tra đồng thời điện áp cuộn dây, cực tính, số lượng tiếp điểm, sơ đồ chân, dòng tải, điện áp tải, loại tải và kích thước module.
Đặc biệt, sản phẩm sử dụng sơ đồ chân A1+, A2-, 11, 12, 14. Một relay 24VDC khác có thể có sơ đồ chân hoàn toàn khác dù cùng điện áp cuộn dây.
Nếu module đang được sử dụng để điều khiển tải cảm như van điện từ, contactor hoặc cuộn hút, cần kiểm tra thông số AC15/DC13 tương ứng thay vì chỉ căn cứ dòng điện 6A.
DEK-REL-G24/21 được lắp trên thanh DIN. Nhiệt độ hoạt động được công bố từ -20°C đến +50°C; nhiệt độ lưu trữ và vận chuyển từ -20°C đến +70°C.
Module có màu xanh đặc trưng RAL 6021 của Phoenix Contact và được thiết kế để bố trí trong các hàng terminal với khoảng cách bằng 0. Tài liệu cũng xác nhận tiêu chuẩn áp dụng là IEC 60947-5-1. :contentReference[oaicite:5]{index=5}
Khách hàng có thể tham khảo tài liệu kỹ thuật của Phoenix Contact để kiểm tra đầy đủ thông số điện, sơ đồ mạch, khả năng đóng cắt, điều kiện môi trường và chứng nhận của sản phẩm.
Model: DEK-REL-G24/21
Mã sản phẩm: 2964500
Product key: DK61A2
GTIN: 4017918117733
Tải PDF thông số kỹ thuật Phoenix Contact DEK-REL-G24/21 2964500
DEK-REL-G24/21 được thiết kế theo tiêu chuẩn IEC 60947-5-1. Tài liệu sản phẩm cũng ghi nhận chứng nhận UL Recognized và cUL Recognized với Approval ID E238705. :contentReference[oaicite:6]{index=6}
Sản phẩm đáp ứng các yêu cầu EU RoHS theo thông tin môi trường được công bố trong tài liệu kỹ thuật. :contentReference[oaicite:7]{index=7}
Phoenix Contact DEK-REL-G24/21 2964500 là relay trung gian 24VDC dạng terminal DIN rail hướng đến các hệ thống điều khiển công nghiệp cần thiết bị nhỏ gọn, dễ đấu nối và có khả năng cách ly giữa mạch điều khiển với mạch tải.
Với chiều rộng chỉ 6,2 mm, 1 tiếp điểm chuyển mạch 11-12-14, khả năng đóng cắt đến 250V AC/DC và dòng liên tục 6A, sản phẩm phù hợp cho PLC, tủ điều khiển, máy tự động hóa, hệ thống băng tải, contactor, van điện từ và nhiều ứng dụng điều khiển tải khác.
Khi mua hoặc thay thế, nên đối chiếu chính xác mã 2964500 – DEK-REL-G24/21, điện áp 24VDC, sơ đồ chân A1/A2/11/12/14 và đặc tính tải thực tế để đảm bảo tương thích với hệ thống hiện có.
