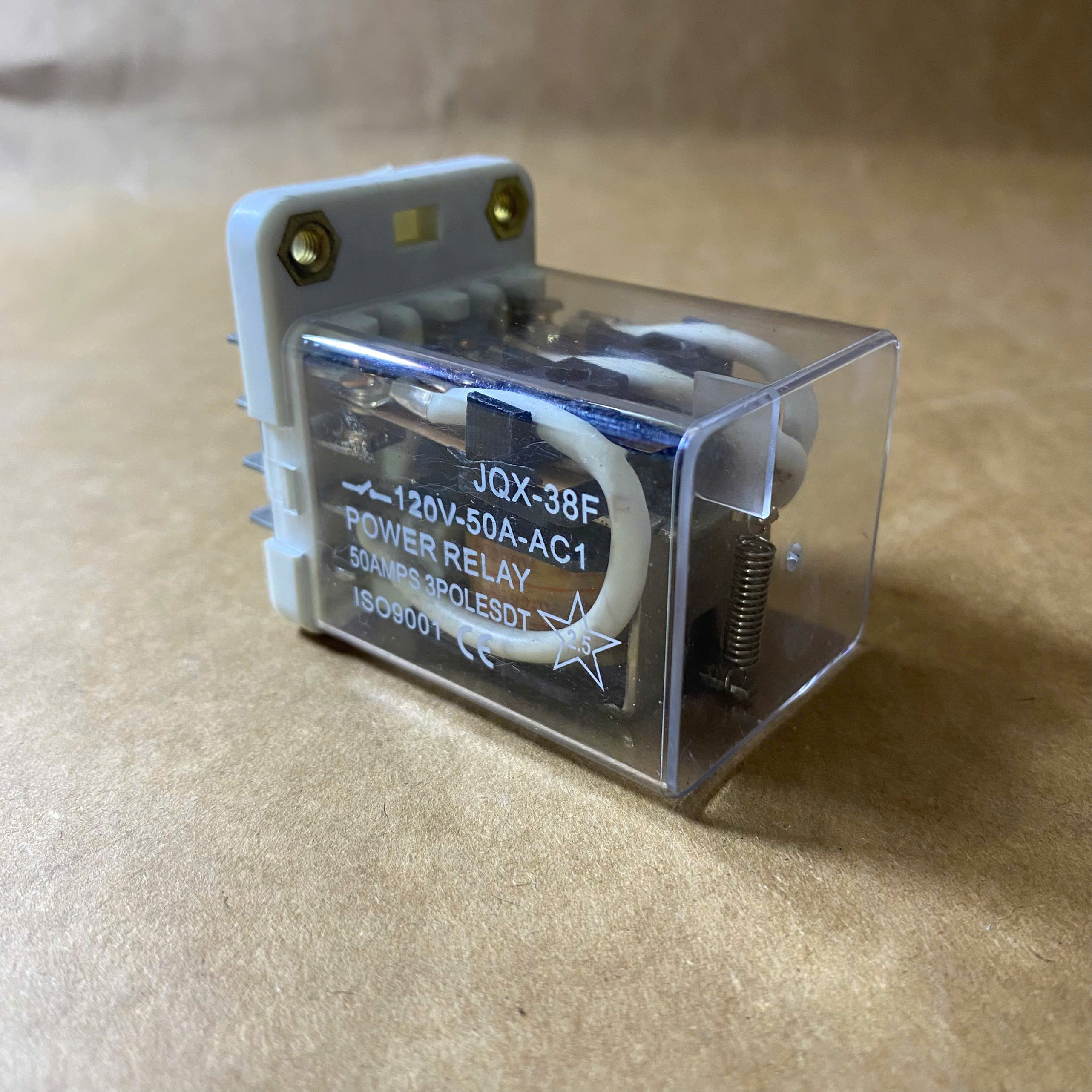

Rơ le trung gian JQX-38F 40A là relay công suất cao của RAYEX ELEC., hỗ trợ tiếp điểm đến 40A, điện áp tải AC 250V/30VDC và nhiều lựa chọn điện áp cuộn dây AC/DC. Sản phẩm có phiên bản 2PDT, 3PDT, phù hợp cho tủ điện, máy móc tự động hóa, dây chuyền sản xuất và các hệ thống điều khiển cần đóng cắt tải lớn.

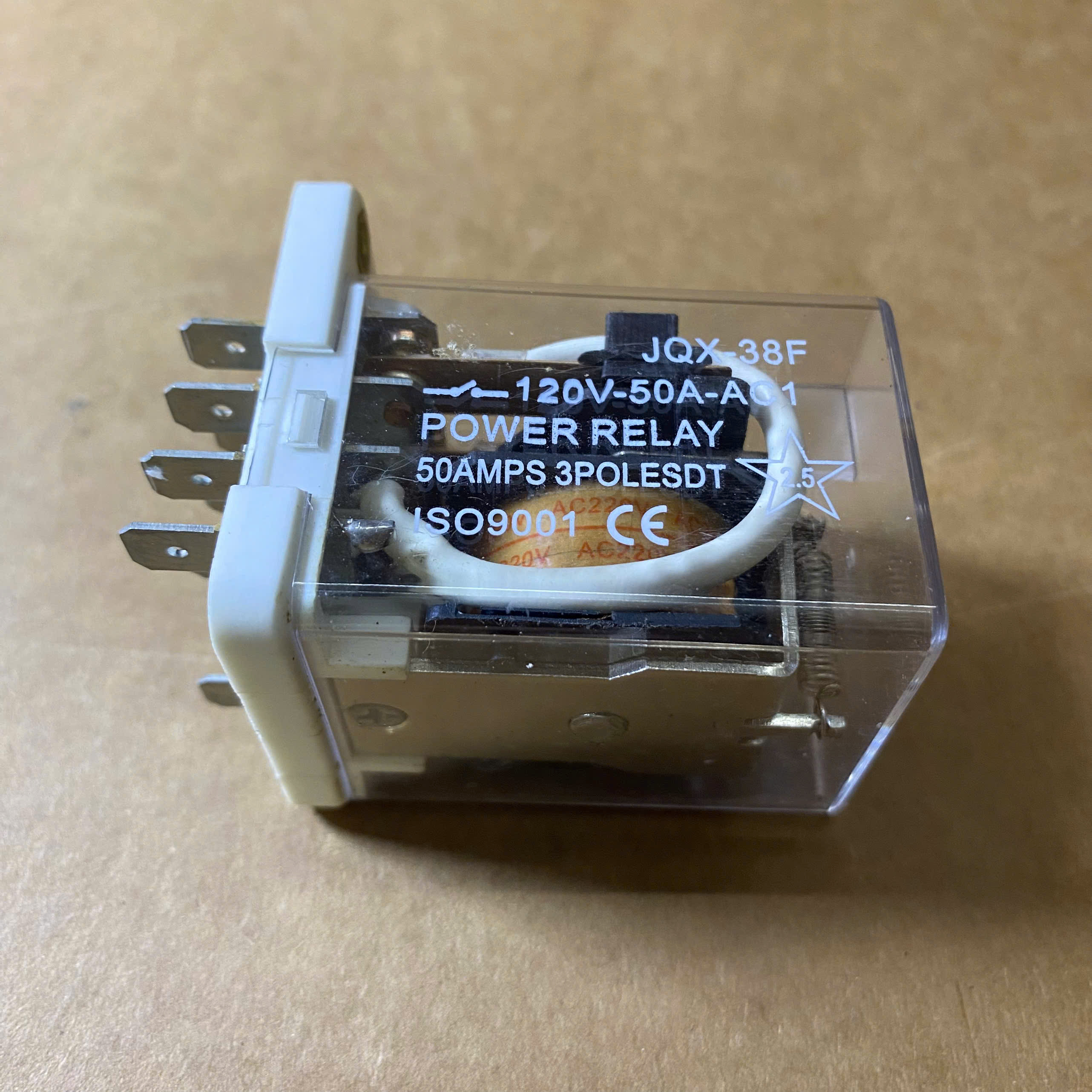

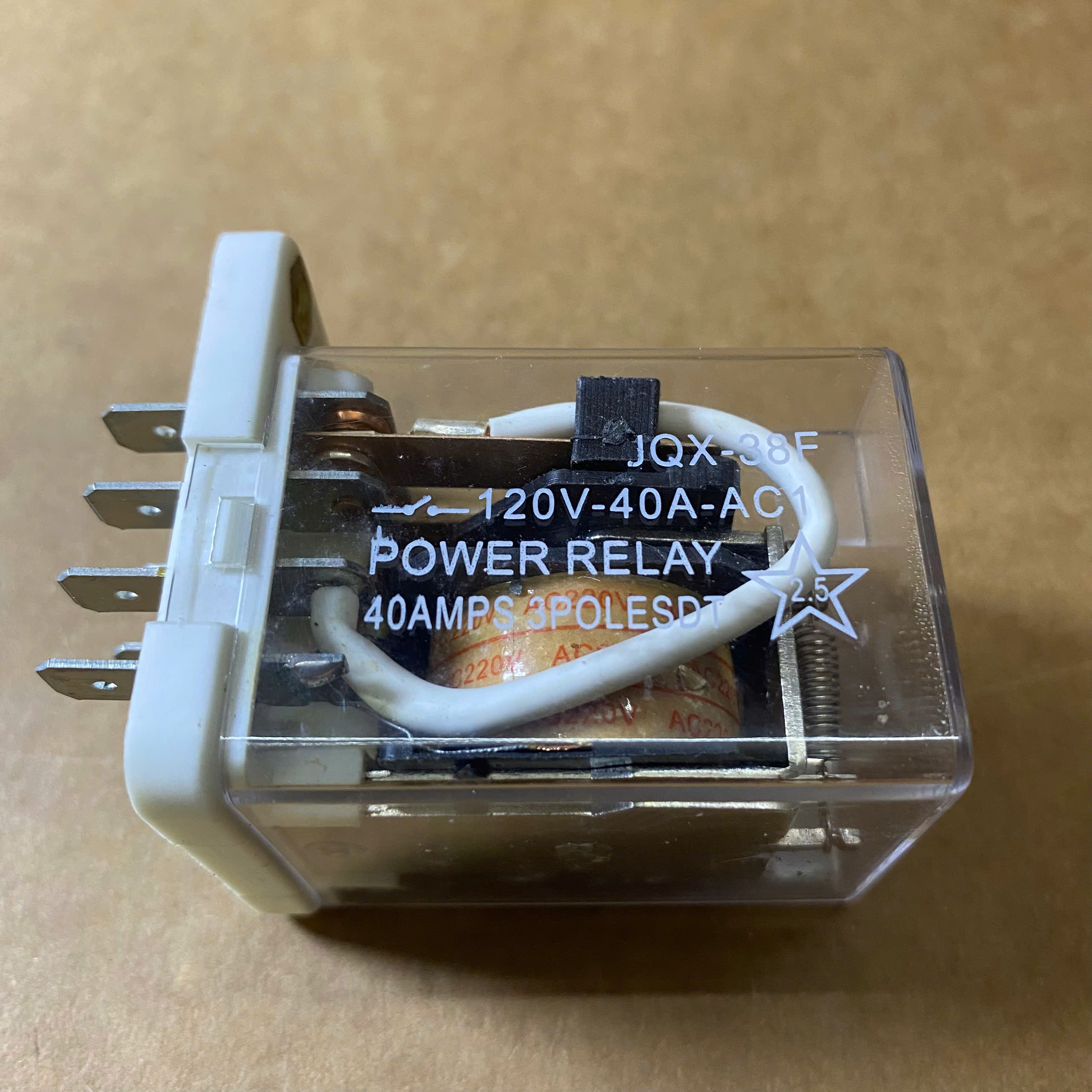

Rơ le trung gian JQX-38F 40A là dòng relay công suất cao thuộc JQX38 Series của RAYEX ELEC., được thiết kế cho các hệ thống điều khiển và đóng cắt tải điện công suất tương đối lớn. Sản phẩm có phiên bản JQX38 2PDT và JQX38F 3PDT, tiếp điểm định mức đến 40A tại AC 250V/30VDC, phù hợp sử dụng trong tủ điện công nghiệp, máy móc tự động hóa, dây chuyền sản xuất và các thiết bị cần relay có khả năng chịu tải cao.
JQX38 Series là dòng rơ le công suất cao của RAYEX ELEC. được phát triển cho các ứng dụng điều khiển điện cần khả năng đóng cắt tải lớn hơn so với các relay trung gian thông dụng. Theo tài liệu kỹ thuật, dòng sản phẩm gồm hai cấu hình chính là JQX38 dạng 2PDT và JQX38F dạng 3PDT. Cả hai cấu hình đều có mức tiếp điểm lên đến 40A với điện áp AC 250V/30VDC.
Điểm đáng chú ý của JQX-38F là khả năng kết hợp giữa cuộn dây điều khiển điện áp thấp hoặc điện áp điều khiển phổ biến với hệ thống tiếp điểm công suất cao. Tùy cấu hình đặt hàng, cuộn dây có thể sử dụng điện áp AC hoặc DC. Tài liệu sản phẩm thể hiện các mức điện áp cuộn dây AC gồm 12V, 24V, 48V, 110V và 220/240V; phiên bản DC gồm 12V, 24V, 48V và 110V.

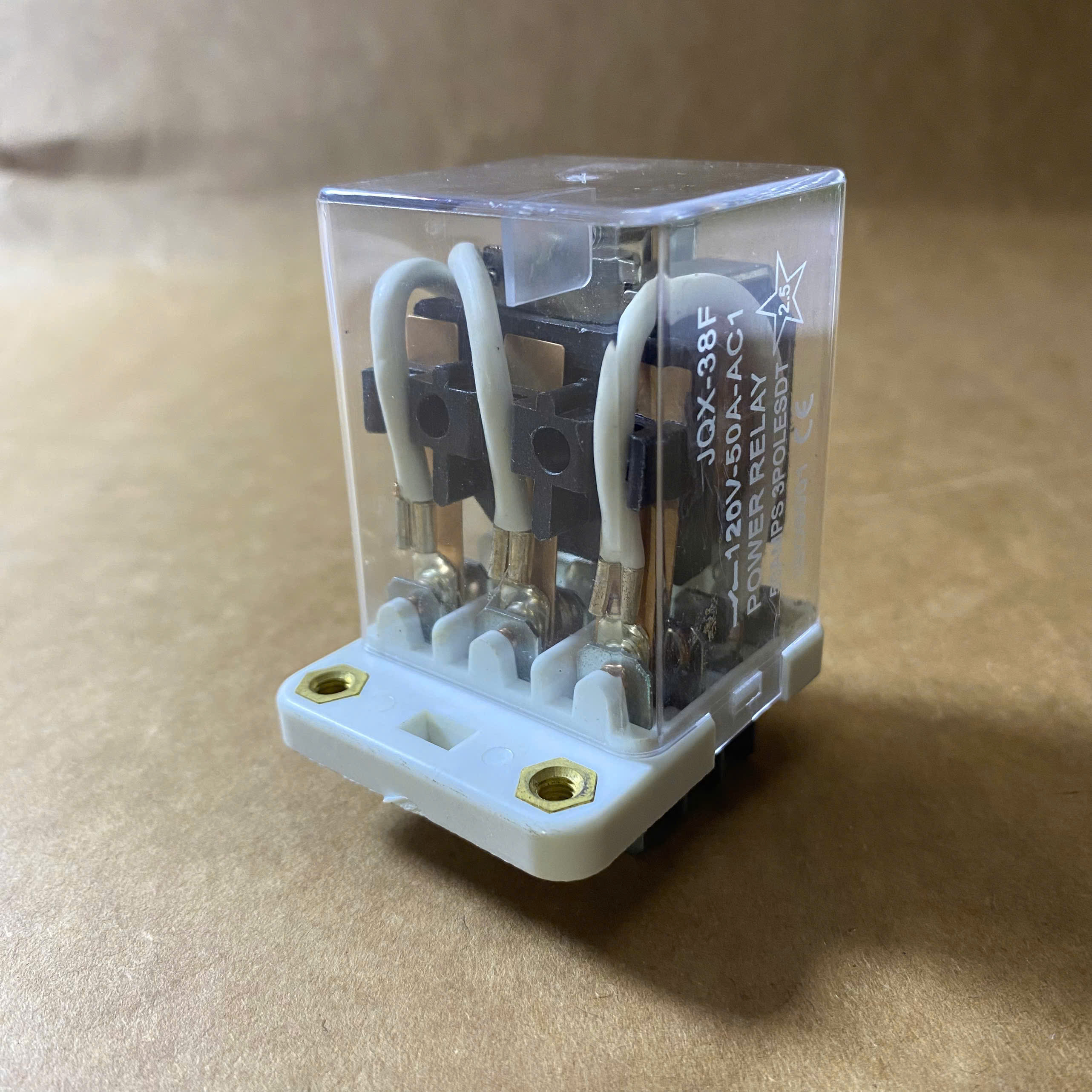

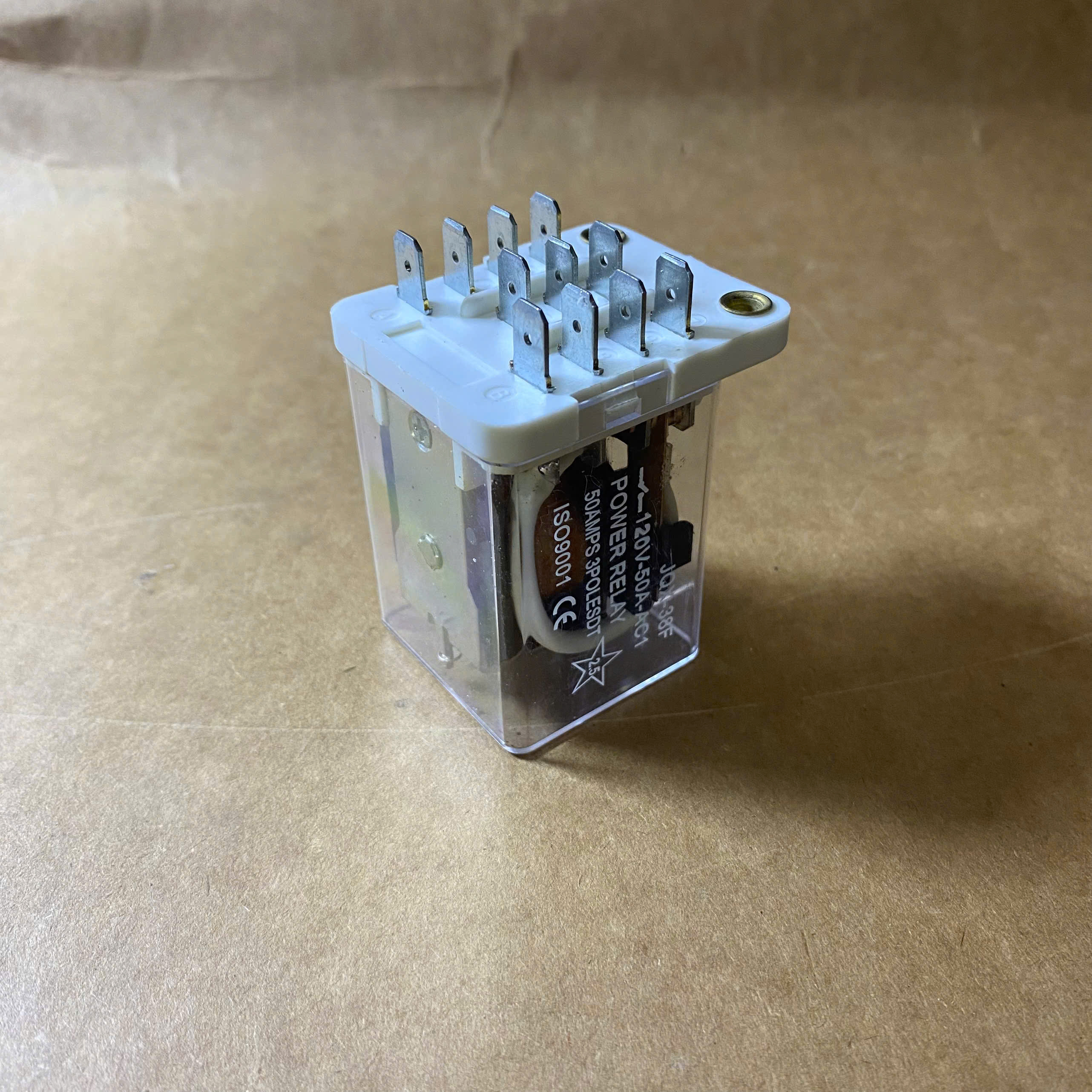

Thiết kế relay dạng cắm giúp thuận tiện cho việc lắp đặt, thay thế và bảo trì trong tủ điện. Với những hệ thống máy móc hoạt động liên tục, việc sử dụng relay dạng module thay thế dễ dàng có thể giúp kỹ thuật viên rút ngắn thời gian xử lý khi thiết bị cần bảo trì.
| Thông số | Giá trị |
|---|---|
| Dòng sản phẩm | JQX38 Series |
| Thương hiệu | RAYEX ELEC. |
| Model | JQX38 / JQX38F |
| Cấu hình tiếp điểm | JQX38: 2PDT; JQX38F: 3PDT |
| Dòng tiếp điểm định mức | 40A |
| Điện áp tiếp điểm | AC 250V / DC 30V |
| Vật liệu tiếp điểm | Ag Alloy |
| Điện áp cuộn dây AC | 12V, 24V, 48V, 110V, 220/240V AC |
| Điện áp cuộn dây DC | 12V, 24V, 48V, 110V DC |
| Công suất cuộn dây AC | 4,5–5VA |
| Công suất cuộn dây DC | 2,5W |
| Điện trở cách điện | 100MΩ min. tại DC 500V |
| Độ bền điện môi | 1.000VAC, 50/60Hz giữa các tiếp điểm; 2.500VAC, 50/60Hz giữa các phần tử |
| Điện trở tiếp điểm | 100mΩ max. giá trị ban đầu |
| Thời gian tác động | 15ms max. |
| Thời gian nhả | 10ms max. |
| Nhiệt độ hoạt động | -40°C đến +60°C |
| Tuổi thọ cơ | Tối thiểu 10.000.000 lần hoạt động |
| Tuổi thọ điện | Tối thiểu 100.000 lần hoạt động tại tải định mức |
| Khối lượng | 130g |
Tài liệu kỹ thuật của JQX38 Series cung cấp thông tin về cấu hình đặt hàng, thông số cuộn dây, khả năng chịu tải tiếp điểm, kích thước cơ khí, sơ đồ đấu nối và bố trí PCB. Khi lựa chọn sản phẩm thay thế hoặc đặt hàng số lượng lớn, cần xác định chính xác cấu hình JQX38 2PDT hoặc JQX38F 3PDT cùng điện áp cuộn dây AC/DC.
Đối với yêu cầu mua hàng, nên cung cấp đầy đủ mã sản phẩm, số cực, điện áp cuộn dây và số lượng cần sử dụng để tránh nhầm lẫn giữa các phiên bản của JQX38 Series.

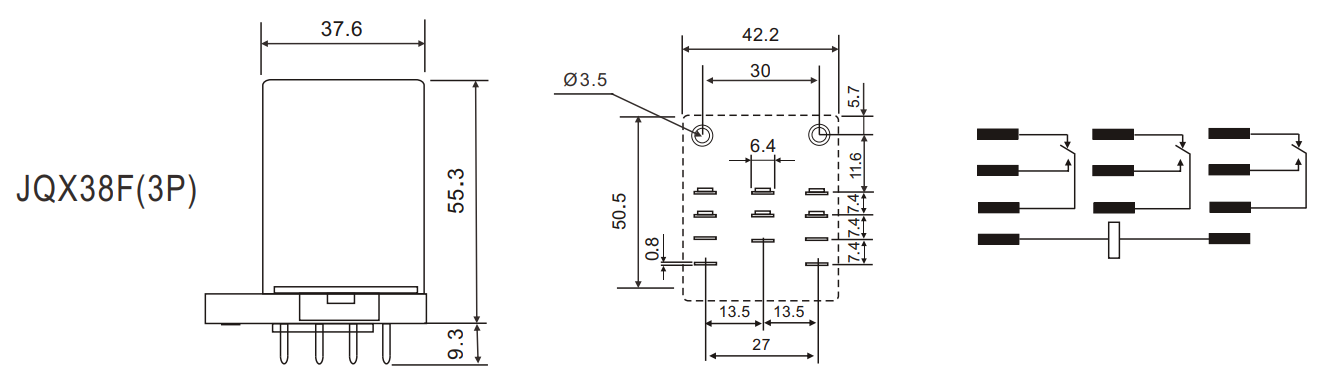

Theo bản vẽ kỹ thuật, phần thân relay có kích thước chính khoảng 37,6mm theo chiều rộng và 55,3mm theo chiều cao, với dung sai kích thước ±0,2mm theo tài liệu. Bản vẽ cũng thể hiện bố trí PCB và vị trí các chân kết nối của hai cấu hình 2PDT và 3PDT.
Chức năng chính của JQX-38F là sử dụng tín hiệu điều khiển tại cuộn dây để chuyển trạng thái các tiếp điểm công suất. Nhờ đó, mạch điều khiển có thể thực hiện đóng hoặc ngắt một tải điện có dòng lớn hơn khả năng trực tiếp của ngõ ra điều khiển.

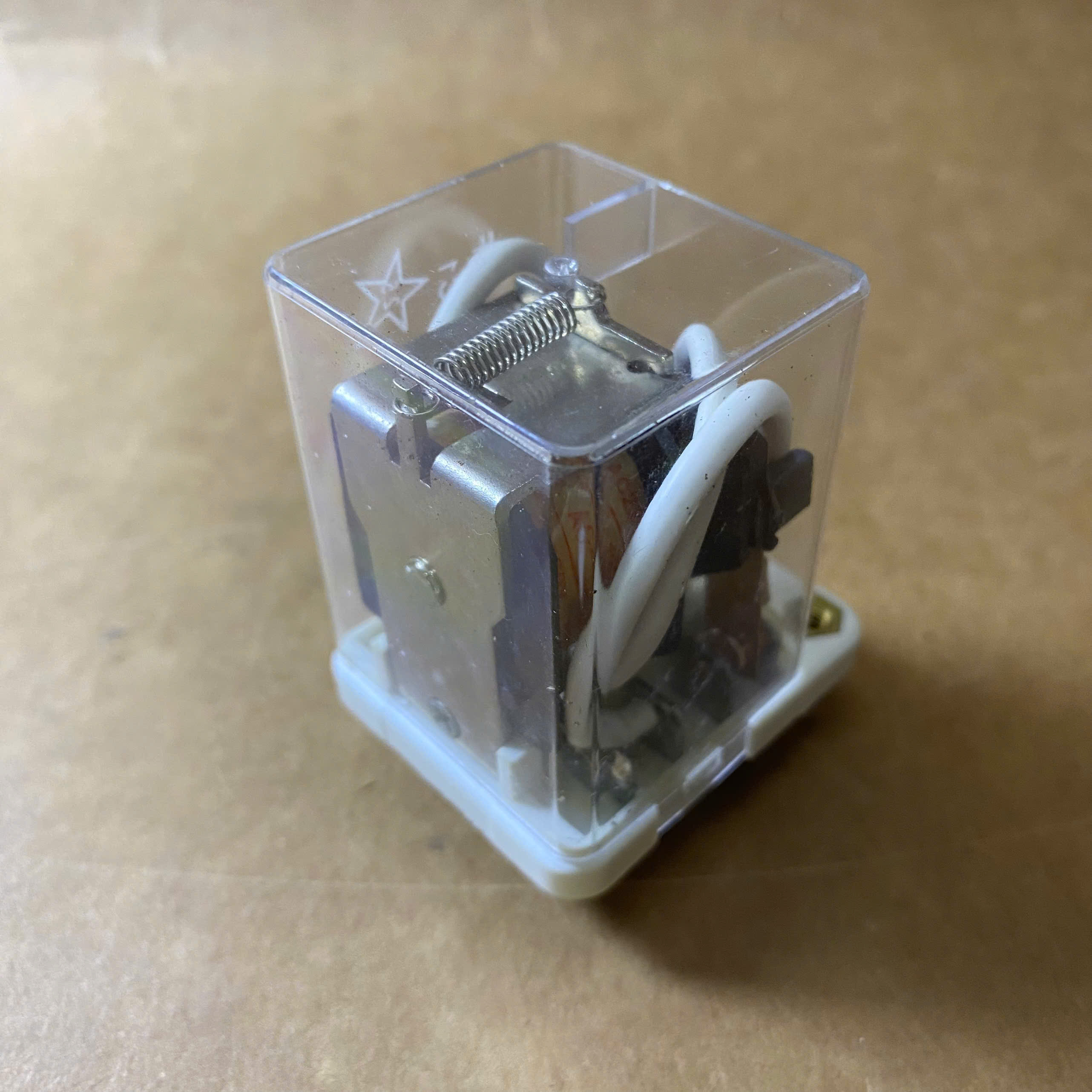

Trong hệ thống tự động hóa, relay có thể được điều khiển bởi PLC, bộ điều khiển, công tắc, nút nhấn hoặc các mạch điều khiển khác tùy theo thiết kế hệ thống. Khi cuộn dây được cấp đúng điện áp định mức, cơ cấu điện từ tác động và thay đổi trạng thái tiếp điểm.

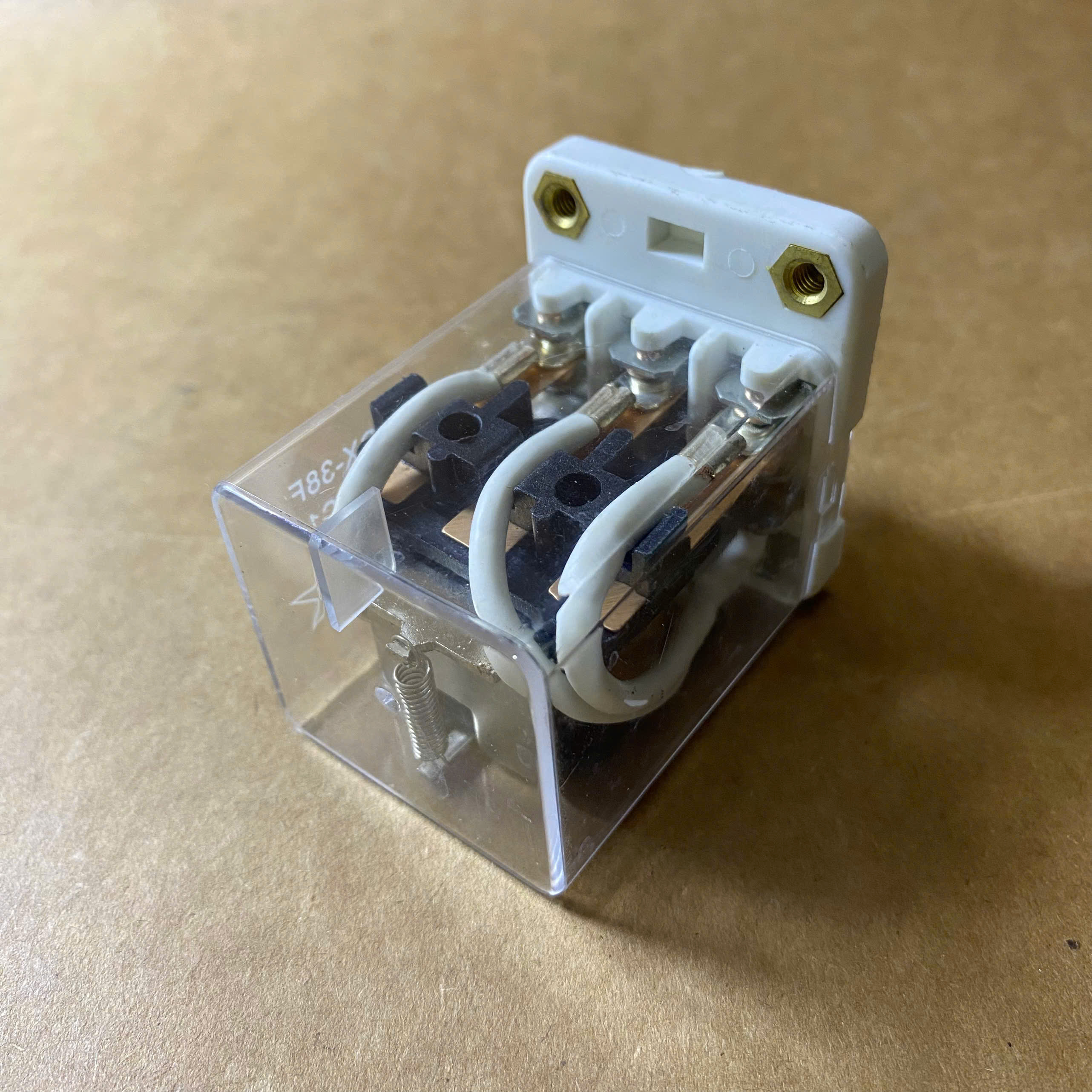

JQX38 Series có hai dạng cấu hình là 2PDT và 3PDT. Phiên bản JQX38F 3PDT cung cấp nhiều tiếp điểm chuyển mạch hơn, phù hợp với các mạch cần điều khiển đồng thời nhiều nhánh hoặc nhiều tín hiệu. Tiếp điểm sử dụng vật liệu Ag Alloy và có điện trở tiếp điểm ban đầu tối đa 100mΩ.
Thời gian tác động tối đa của relay là 15ms và thời gian nhả tối đa là 10ms. Đây là những thông số phù hợp cho nhiều ứng dụng điều khiển thiết bị công nghiệp không yêu cầu đóng cắt ở tốc độ đặc biệt cao.
Ưu điểm nổi bật của JQX-38F nằm ở khả năng chịu tải tiếp điểm lên đến 40A trong khi vẫn sử dụng cấu trúc relay điều khiển bằng cuộn dây quen thuộc. Điều này giúp sản phẩm phù hợp với những hệ thống cần cách ly mạch điều khiển và mạch tải.
So với các relay trung gian phổ thông có dòng tiếp điểm thấp hơn, JQX38 Series hướng đến nhóm ứng dụng cần dòng tải cao hơn. Đây là điểm đáng chú ý đối với kỹ thuật viên bảo trì và nhà chế tạo máy khi lựa chọn relay cho các tải điện trong tủ điều khiển.
Sản phẩm có nhiều lựa chọn điện áp cuộn dây AC và DC, giúp dễ dàng lựa chọn theo cấu trúc nguồn điều khiển của từng hệ thống. Các mức điện áp phổ biến như 12VDC, 24VDC, 110VDC hoặc 220/240VAC giúp JQX38 Series có thể đáp ứng nhiều thiết kế tủ điện khác nhau.
JQX38F còn có cấu hình 3PDT, trong khi JQX38 là 2PDT. Việc có nhiều cấu hình tiếp điểm giúp người thiết kế lựa chọn model phù hợp với số lượng mạch cần chuyển đổi.
Về độ bền, tài liệu kỹ thuật công bố tuổi thọ cơ tối thiểu 10 triệu lần hoạt động và tuổi thọ điện tối thiểu 100.000 lần tại tải định mức. Relay có dải nhiệt độ hoạt động từ -40°C đến +60°C, phù hợp với nhiều môi trường thiết bị công nghiệp.
Một điểm cần lưu ý khi lựa chọn là tài liệu kỹ thuật của JQX38 Series xác nhận mức tiếp điểm tối đa 40A. Vì vậy, với yêu cầu mua hàng được gọi là “JQX-38F 40A 50A”, cần kiểm tra lại chính xác mã hàng và thông số tải thực tế trước khi thay thế hoặc đặt hàng, đặc biệt khi hệ thống yêu cầu dòng trên 40A.
Rơ le trung gian JQX-38F 40A là lựa chọn phù hợp cho các hệ thống cần relay công suất cao, nhiều cấu hình tiếp điểm và nhiều lựa chọn điện áp cuộn dây. Với khả năng chịu tải đến 40A, cấu hình 2PDT hoặc 3PDT, tiếp điểm Ag Alloy và tuổi thọ cơ cao, sản phẩm có thể đáp ứng nhiều nhu cầu trong tủ điện công nghiệp, máy tự động hóa và dây chuyền sản xuất.
Khi đặt mua JQX-38F, khách hàng nên xác định rõ điện áp cuộn dây, loại AC hoặc DC, cấu hình 2PDT hoặc 3PDT và dòng tải thực tế. Liên hệ ngay để nhận báo giá tốt nhất, kiểm tra mã hàng và được tư vấn kỹ thuật miễn phí cho ứng dụng cụ thể.
