Relay Phoenix Contact 24VDC gồm relay mini REL-MR-24DC/21 mã 2961105 và đế relay PLC-BSP-24DC/21 mã 2967219, sử dụng trong tủ điện PLC và hệ thống tự động hóa. Relay có 1 tiếp điểm chuyển mạch, dòng tải tối đa 6A, điện áp chuyển mạch đến 250V AC/DC; đế rộng 6,2mm, đấu dây spring-cage và lắp DIN rail.
Relay Phoenix Contact 24VDC là giải pháp relay trung gian được sử dụng trong các hệ thống điều khiển PLC, tủ điện công nghiệp và máy móc tự động hóa. Trong nhóm sản phẩm này, REL-MR-24DC/21 mã 2961105 kết hợp với PLC-BSP-24DC/21 mã 2967219 tạo thành cấu hình relay mini và đế relay nhỏ gọn, thuận tiện cho việc lắp đặt, đấu nối và bảo trì.
REL-MR-24DC/21 là relay mini dạng cắm, sử dụng cuộn dây 24VDC, một tiếp điểm chuyển mạch và tiếp điểm AgSnO. Relay có dòng liên tục tối đa 6A và điện áp chuyển mạch tối đa 250V AC/DC.
PLC-BSP-24DC/21 là đế relay thuộc dòng PLC-INTERFACE của Phoenix Contact. Đế có chiều rộng chỉ 6,2 mm, sử dụng kết nối spring-cage và được thiết kế để lắp trên thanh DIN. Sản phẩm tương thích với REL-MR-24DC/21 cùng một số relay và optocoupler khác trong hệ thống PLC-INTERFACE.

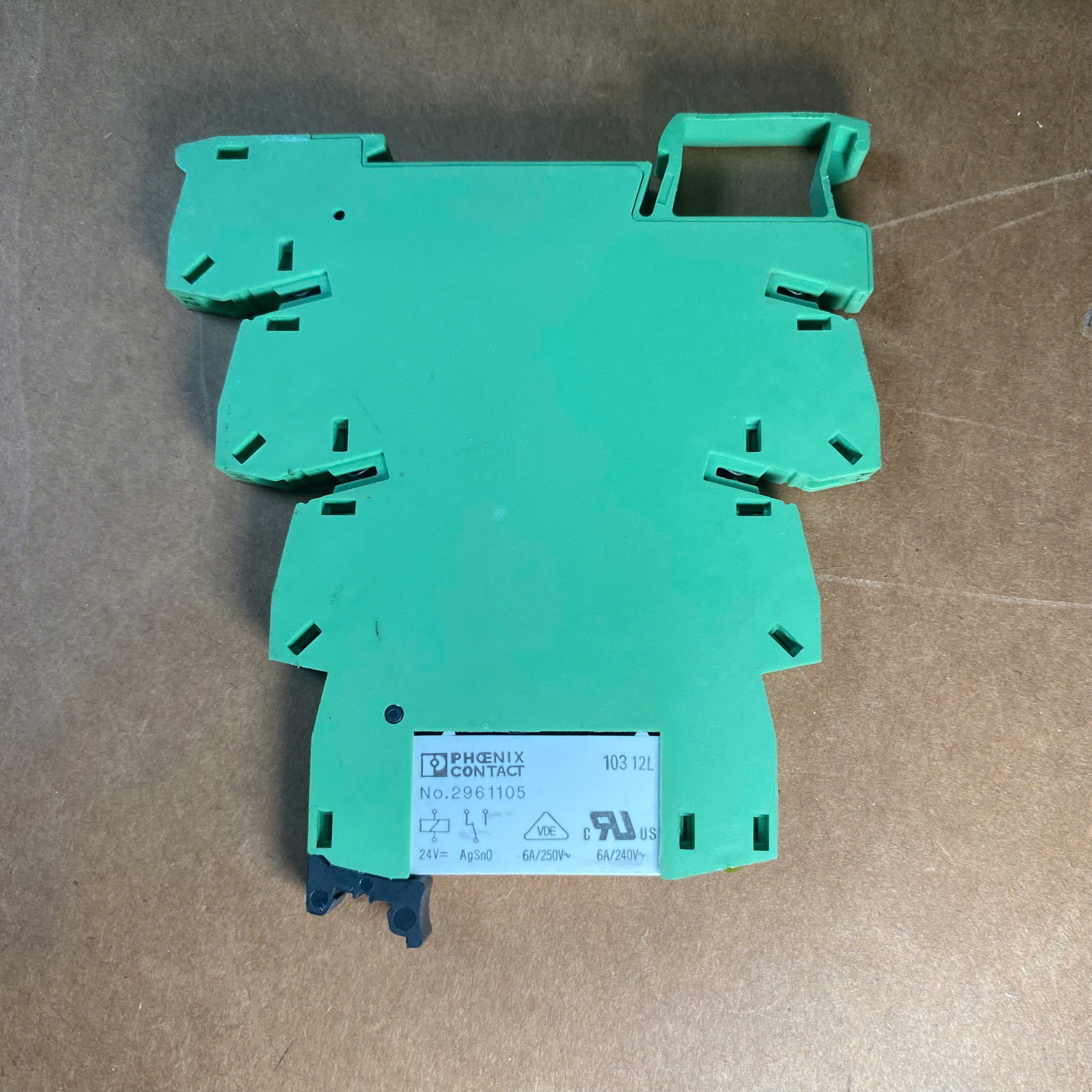

REL-MR-24DC/21 – mã 2961105 là relay mini dạng cắm của Phoenix Contact, được sử dụng để đóng cắt tín hiệu và tải trong các mạch điều khiển công nghiệp.
Relay sử dụng điện áp cuộn dây danh định 24VDC và có thiết kế monostable. Cuộn dây không phân cực, dòng đầu vào điển hình khoảng 7mA tại điện áp danh định. Thời gian đáp ứng điển hình khoảng 5ms và thời gian nhả khoảng 2,5ms.
Phía tiếp điểm sử dụng cấu hình một tiếp điểm chuyển mạch. Vật liệu tiếp điểm là AgSnO, điện áp chuyển mạch tối đa 250V AC/DC và dòng liên tục tối đa 6A. Đây là cấu hình phù hợp cho nhiều mạch điều khiển relay trung gian, contactor, van điện từ, đèn báo và thiết bị công nghiệp.
Theo tài liệu kỹ thuật, REL-MR-24DC/21 có điện áp thử giữa cuộn dây và tiếp điểm lên đến 4kV AC, giúp tạo sự cách ly giữa phía điều khiển và phía tiếp điểm.

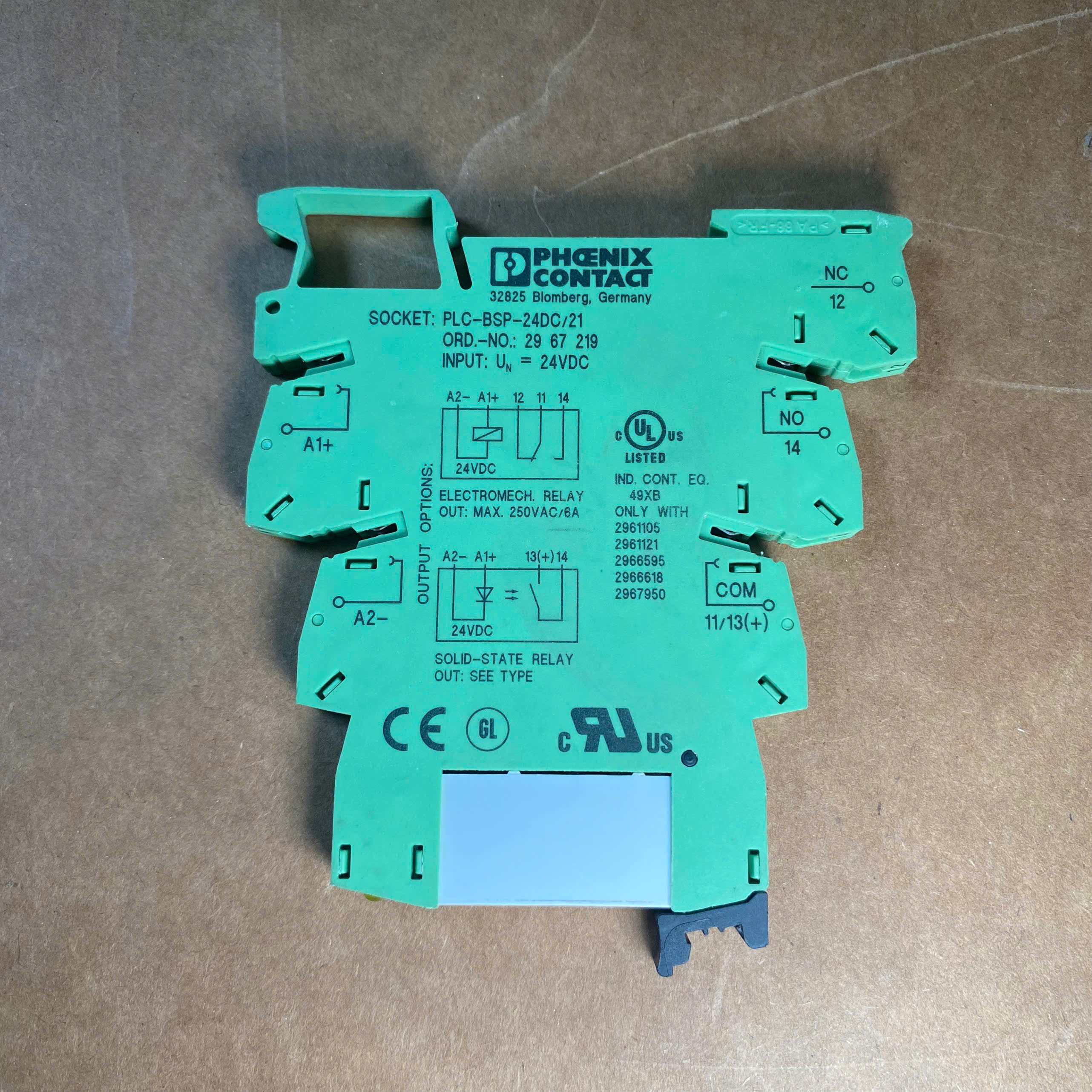

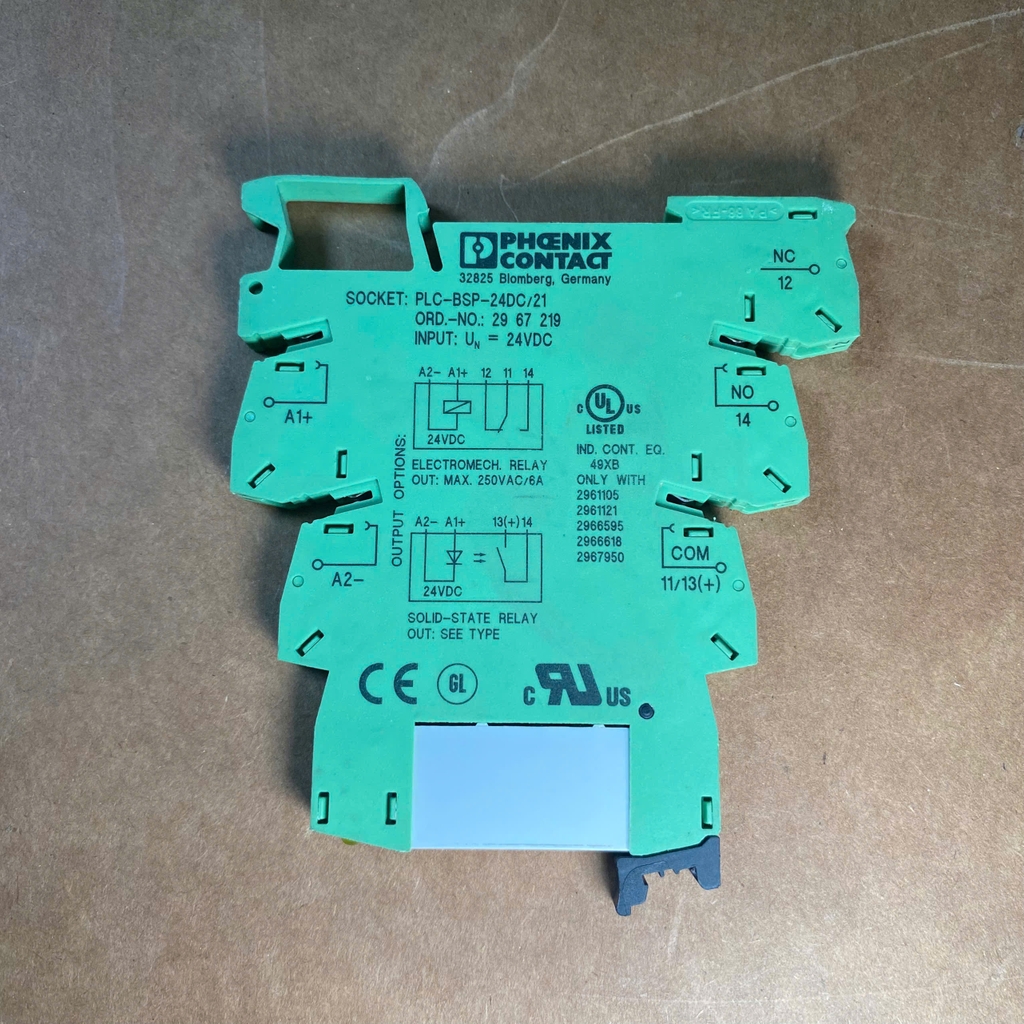

PLC-BSP-24DC/21 – mã 2967219 là relay socket hay đế relay thuộc dòng PLC-INTERFACE của Phoenix Contact. Đây là phần đế dùng để cắm relay mini, trong đó có REL-MR-24DC/21.
Điểm đáng chú ý của PLC-BSP-24DC/21 là thiết kế mỏng với chiều rộng chỉ 6,2 mm. Đế được thiết kế để lắp trên thanh DIN NS 35/7.5 và sử dụng kết nối spring-cage ở phía đấu dây.
Sản phẩm hỗ trợ relay REL-MR-24DC/21, REL-MR-24DC/21AU cùng một số module optocoupler tương thích. Vì vậy, người sử dụng có thể lựa chọn relay phù hợp và cắm vào cùng một loại đế thay vì sử dụng relay tích hợp cố định.

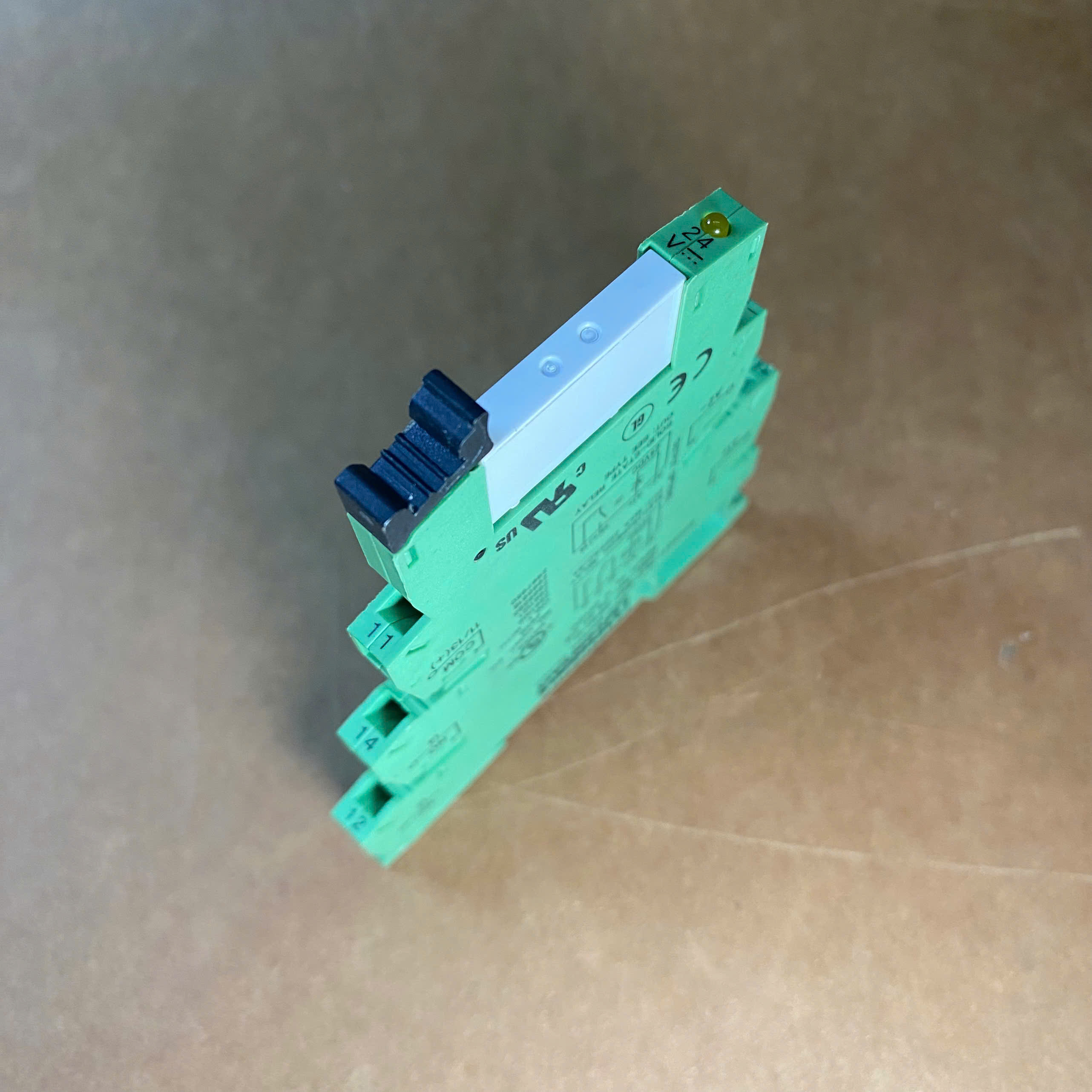

PLC-BSP-24DC/21 có LED hiển thị trạng thái, vỏ màu xanh RAL 6021 và cấp cháy UL 94 V0 theo tài liệu kỹ thuật.
Hai sản phẩm được thiết kế theo dạng relay rời + đế relay. REL-MR-24DC/21 là phần relay thực hiện chức năng đóng cắt, trong khi PLC-BSP-24DC/21 là phần socket đảm nhiệm việc đấu nối và lắp đặt relay trên thanh DIN.
Cấu hình này mang lại một ưu điểm đáng chú ý trong bảo trì. Khi relay REL-MR-24DC/21 gặp sự cố hoặc cần thay thế, kỹ thuật viên có thể tháo relay khỏi socket mà không nhất thiết phải tháo toàn bộ phần đế khỏi thanh DIN.
Đây là điểm khác biệt so với những module relay được tích hợp cố định, bởi phần relay và phần terminal được tách thành hai linh kiện độc lập.
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | Phoenix Contact |
| Mã sản phẩm | 2961105 |
| Model | REL-MR-24DC/21 |
| Loại sản phẩm | Single relay |
| Điện áp cuộn dây | 24VDC |
| Dải điện áp đầu vào | 14,4 ... 66VDC |
| Dòng đầu vào điển hình | 7mA |
| Kiểu hoạt động | Monostable |
| Phân cực | Không phân cực |
| Số tiếp điểm | 1 tiếp điểm chuyển mạch |
| Vật liệu tiếp điểm | AgSnO |
| Điện áp chuyển mạch tối đa | 250V AC/DC |
| Dòng liên tục tối đa | 6A |
| Dòng khởi động tối đa | 10A trong 4 giây |
| Thời gian đáp ứng | 5ms |
| Thời gian nhả | 2,5ms |
| Điện trở cuộn dây | 3390Ω ±10% tại 20°C |
| Cách ly thử nghiệm | 4kV AC |
| Kết nối | Plug / solder |
| Kích thước | 5 × 28 × 15 mm |
| Nhiệt độ hoạt động | -40 ... +85°C |
Các thông số trên được lấy từ tài liệu kỹ thuật REL-MR-24DC/21. Tài liệu cũng công bố dòng liên tục 6A, điện áp chuyển mạch tối đa 250V AC/DC và tuổi thọ cơ học khoảng 2 × 107 chu kỳ.
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | Phoenix Contact |
| Mã sản phẩm | 2967219 |
| Model | PLC-BSP-24DC/21 |
| Loại sản phẩm | Relay socket |
| Dòng sản phẩm | PLC-INTERFACE |
| Điện áp danh định | 24VDC |
| Kiểu tiếp điểm | 1 tiếp điểm chuyển mạch |
| Kết nối | Spring-cage |
| Tiết diện dây | 0,14 ... 2,5 mm² |
| AWG | 26 ... 14 |
| LED | Có |
| Chiều rộng | 6,2 mm |
| Chiều cao | 80 mm |
| Chiều sâu | 94 mm |
| Lắp đặt | DIN rail |
| Nhiệt độ hoạt động | -40 ... +60°C |
PLC-BSP-24DC/21 sử dụng spring-cage connection cho cả phía đầu vào và đầu ra, hỗ trợ dây cứng hoặc dây mềm từ 0,14 đến 2,5mm².
REL-MR-24DC/21 sử dụng một tiếp điểm chuyển mạch. Các chân thường được thể hiện theo cấu hình:
Khi relay chưa được kích hoạt, tiếp điểm chung được nối với tiếp điểm NC. Khi cấp điện cho cuộn dây 24VDC, cơ cấu relay thay đổi trạng thái và tiếp điểm chung chuyển sang NO.

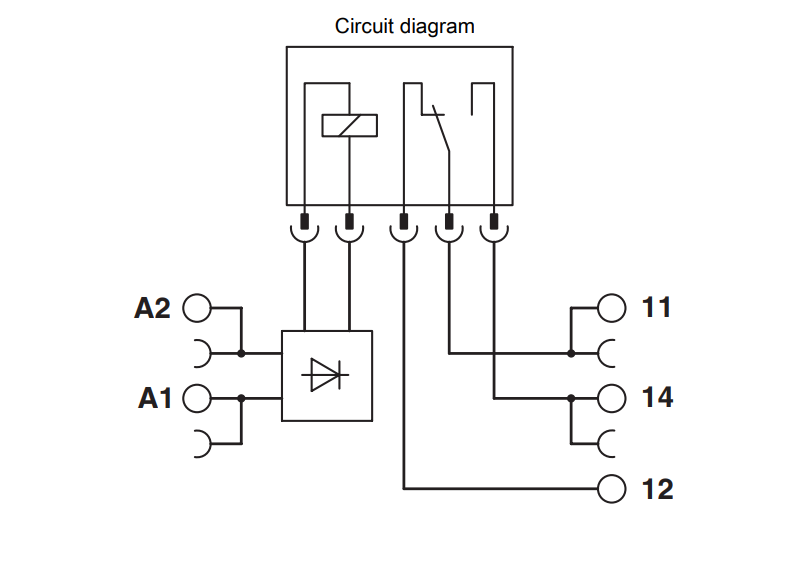

Tài liệu kỹ thuật của REL-MR-24DC/21 cũng thể hiện sơ đồ mạch với các chân A2, A1, 12, 11 và 14.
Trong cấu hình sử dụng relay rời, REL-MR-24DC/21 được cắm vào PLC-BSP-24DC/21. Phần socket cung cấp các đầu đấu dây để kết nối nguồn điều khiển và mạch tiếp điểm với hệ thống.
Về nguyên lý, nguồn điều khiển 24VDC được đưa đến cuộn dây relay thông qua các chân tương ứng trên socket. Phía tiếp điểm có thể sử dụng COM-NC hoặc COM-NO tùy theo yêu cầu của mạch điều khiển.
Ưu điểm của cấu hình này là relay REL-MR-24DC/21 có thể được tháo ra khỏi socket khi bảo trì hoặc thay thế. Phần đấu dây trên PLC-BSP có thể tiếp tục được giữ nguyên nếu relay thay thế tương thích.
Relay trung gian được sử dụng khi cần truyền tín hiệu điều khiển từ PLC hoặc thiết bị điều khiển sang một mạch tải khác. Relay tạo ra giao diện giữa hai mạch và cho phép tín hiệu 24VDC điều khiển các thiết bị bên ngoài.
Một số ứng dụng phổ biến gồm:
| Tiêu chí | REL-MR-24DC/21 | PLC-BSP-24DC/21 |
|---|---|---|
| Mã hàng | 2961105 | 2967219 |
| Vai trò | Relay | Đế relay |
| Có cuộn dây relay | Có | Không |
| Điện áp | 24VDC | 24VDC |
| Tiếp điểm | 1 chuyển mạch | Phụ thuộc relay lắp vào |
| Dòng tiếp điểm | 6A | Phụ thuộc relay |
| Kết nối | Plug / solder | Spring-cage |
| Chiều rộng | 5mm | 6,2mm |
| Lắp DIN rail | Thông qua socket | Có |
REL-MR-24DC/21 có kích thước rất nhỏ, chỉ 5mm chiều rộng, 28mm chiều cao và 15mm chiều sâu. Đây là phần relay cắm vào socket nên kích thước của toàn bộ cụm khi lắp đặt cần được tính theo kích thước của PLC-BSP.

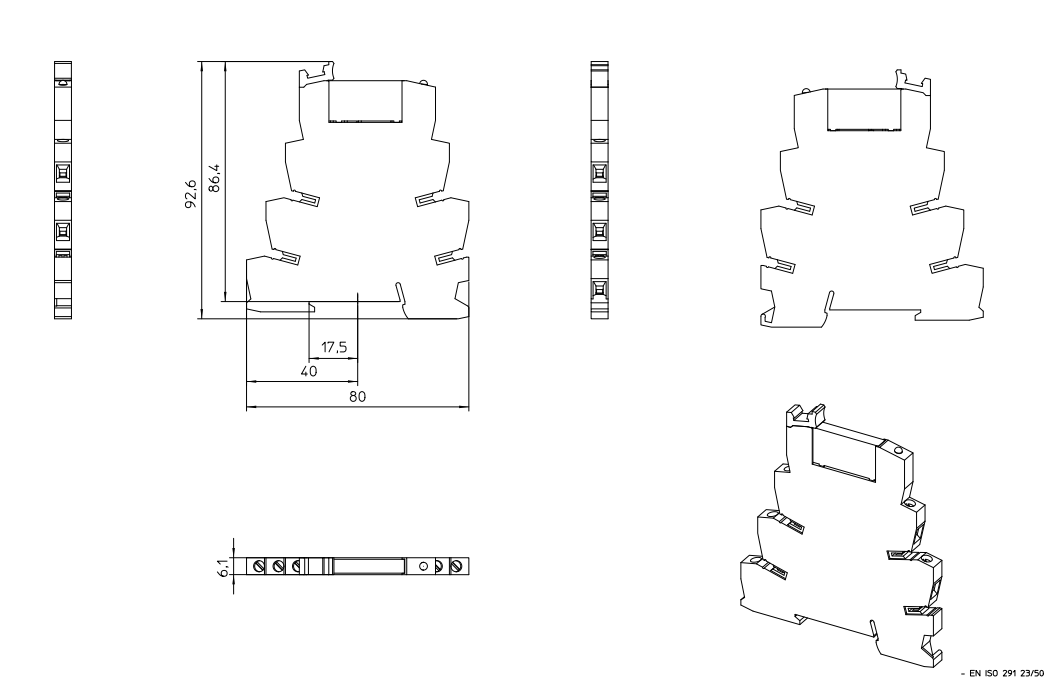

PLC-BSP-24DC/21 có kích thước 6,2 × 80 × 94mm. Thiết kế này cho phép bố trí nhiều relay interface liên tiếp trên thanh DIN và phù hợp với các tủ điện có mật độ I/O cao.
Trong một tủ điều khiển PLC, REL-MR-24DC/21 và PLC-BSP-24DC/21 có thể được bố trí thành từng kênh relay trung gian. PLC xuất tín hiệu 24VDC đến relay, sau đó tiếp điểm relay thực hiện đóng hoặc ngắt mạch thiết bị bên ngoài.
Cách bố trí này đặc biệt hữu ích khi tủ có nhiều ngõ ra cần cách ly hoặc khi cần thiết kế các kênh relay có thể bảo trì độc lập.
Với chiều rộng socket chỉ 6,2mm, nhà thiết kế tủ điện có thể bố trí số lượng lớn kênh relay trên cùng một khu vực DIN rail mà vẫn kiểm soát được mật độ thiết bị.
Kỹ sư tự động hóa: sử dụng relay để giao tiếp PLC với thiết bị chấp hành và các mạch tải.
Kỹ thuật viên bảo trì: phù hợp cho các hệ thống cần relay rời có thể tháo thay thế nhanh.
Kỹ sư thiết kế tủ điện: có thể sử dụng PLC-BSP để tạo các kênh relay DIN rail nhỏ gọn.
Bộ phận mua hàng nhà máy: có thể đặt riêng relay REL-MR hoặc socket PLC-BSP tùy nhu cầu bảo trì và lắp mới.
Đơn vị tích hợp hệ thống: phù hợp với các dự án PLC, máy tự động, dây chuyền sản xuất và tủ điều khiển.
Khi lựa chọn relay thay thế, không nên chỉ dựa vào thông số 24VDC và 6A. Cần kiểm tra đồng thời loại relay, kích thước, kiểu socket, sơ đồ chân, loại tải và đặc tính đóng cắt.
Đặc biệt cần phân biệt rõ:
Hai mã này có chức năng bổ sung cho nhau trong cấu hình relay rời + đế relay. Không nên đặt mua 2967219 nếu hệ thống chỉ đang cần thay relay, và ngược lại, không nên chỉ mua 2961105 nếu hệ thống chưa có socket tương thích.
REL-MR-24DC/21 – 2961105 có mã sản phẩm, thông số cuộn dây, thông số tiếp điểm, biểu đồ tải, sơ đồ mạch và các chứng nhận được trình bày trong tài liệu kỹ thuật Phoenix Contact.
PLC-BSP-24DC/21 – 2967219 có tài liệu riêng về khả năng tương thích relay, kiểu đấu nối spring-cage, kích thước, môi trường và lắp đặt DIN rail.
Tải PDF thông số kỹ thuật REL-MR-24DC/21 – 2961105
Tải PDF thông số kỹ thuật PLC-BSP-24DC/21 – 2967219
REL-MR-24DC/21 2961105 và PLC-BSP-24DC/21 2967219 là bộ giải pháp relay trung gian Phoenix Contact 24VDC theo cấu hình relay rời và đế relay. REL-MR đảm nhiệm chức năng đóng cắt, trong khi PLC-BSP cung cấp giao diện đấu dây và lắp đặt trên thanh DIN.
Với relay 24VDC, một tiếp điểm chuyển mạch, tiếp điểm AgSnO, dòng liên tục tối đa 6A và socket chỉ rộng 6,2mm, bộ sản phẩm phù hợp cho tủ điện PLC, máy tự động hóa, dây chuyền sản xuất và nhiều hệ thống điều khiển công nghiệp.
Đặc biệt, cấu hình relay rời giúp việc bảo trì thuận tiện hơn vì relay có thể được thay thế độc lập với phần đế. Đây là lựa chọn phù hợp cho các hệ thống cần thiết kế gọn, dễ bảo trì và sử dụng linh kiện Phoenix Contact đồng bộ.
Nếu cần lựa chọn đúng relay hoặc đế relay Phoenix Contact, nên cung cấp mã hiện tại, hình ảnh relay, sơ đồ chân hoặc thông số tải để đối chiếu chính xác trước khi thay thế.
