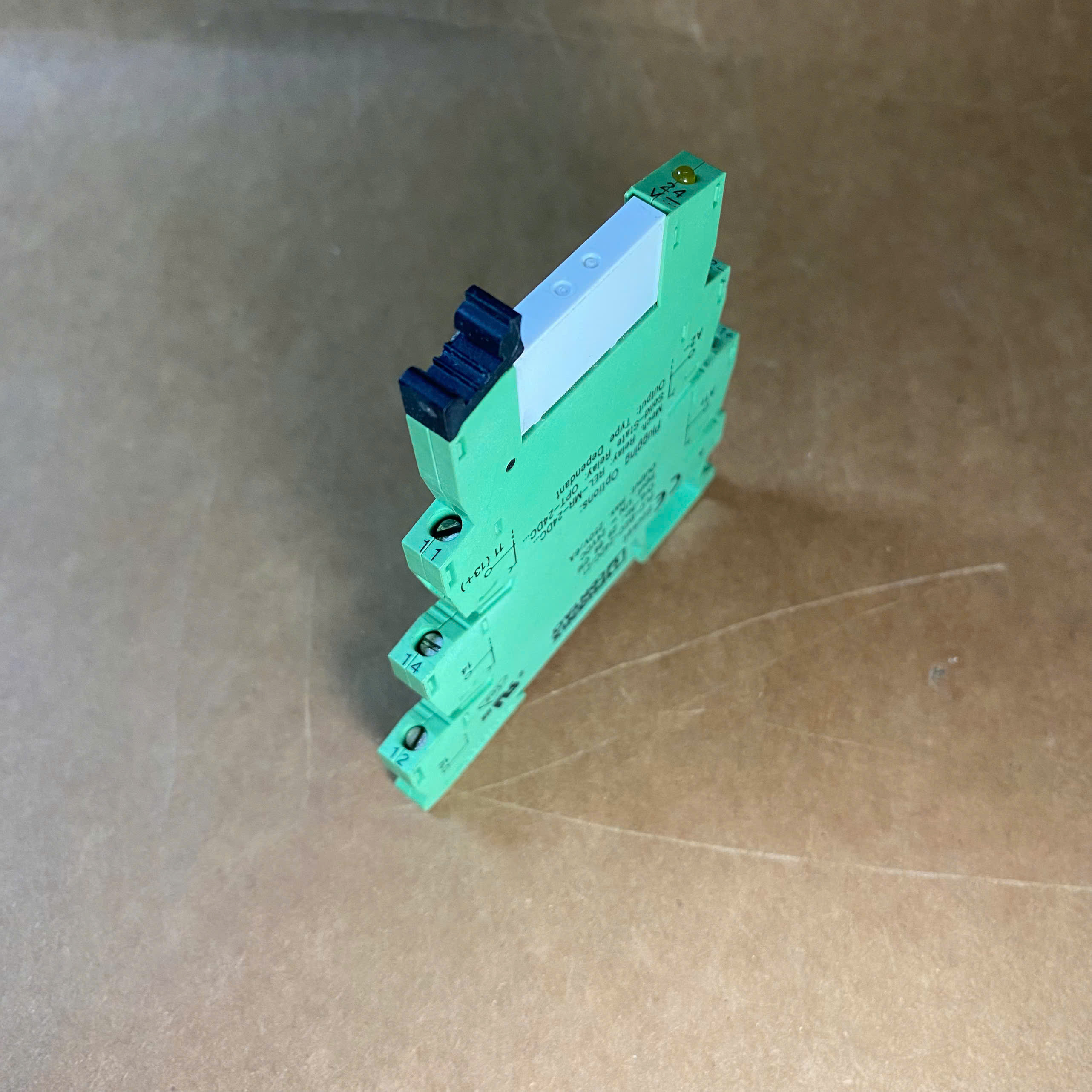

Relay Phoenix Contact 24VDC gồm REL-MR-24DC/21 mã 2961105 và đế PLC-BSC-24DC/21 mã 2966016, sử dụng cho tủ điện, PLC và hệ thống tự động hóa. Relay 24VDC có 1 tiếp điểm chuyển mạch, dòng tải tối đa 6A, điện áp chuyển mạch đến 250V AC/DC. Đế relay rộng 6,2mm, đấu vít và lắp DIN rail, giúp thay relay thuận tiện khi bảo trì.
Relay Phoenix Contact 24VDC là dòng relay trung gian được sử dụng phổ biến trong tủ điện điều khiển, hệ thống PLC và máy móc tự động hóa. Bộ sản phẩm gồm REL-MR-24DC/21 mã 2961105 và PLC-BSC-24DC/21 mã 2966016, trong đó relay đảm nhiệm chức năng đóng cắt còn đế relay đảm nhiệm việc đấu nối và lắp đặt trên thanh DIN.
REL-MR-24DC/21 là relay mini dạng cắm, sử dụng cuộn dây 24VDC, một tiếp điểm chuyển mạch và tiếp điểm AgSnO. Relay có dòng liên tục tối đa 6A và điện áp chuyển mạch tối đa 250V AC/DC.
PLC-BSC-24DC/21 là đế relay thuộc dòng PLC-INTERFACE của Phoenix Contact. Đế có chiều rộng chỉ 6,2mm, sử dụng kết nối vít và được thiết kế để lắp trên thanh DIN NS 35/7.5. Cấu hình relay rời và đế rời giúp thuận tiện hơn khi thay thế relay trong quá trình bảo trì.
REL-MR-24DC/21 là relay mini dạng cắm của Phoenix Contact, mã sản phẩm 2961105. Đây là loại relay điện cơ có một tiếp điểm chuyển mạch, được thiết kế để thực hiện chức năng đóng và ngắt mạch điện trong các hệ thống điều khiển.
Relay sử dụng điện áp đầu vào danh định 24VDC. Theo tài liệu kỹ thuật, dải điện áp đầu vào của cuộn dây là 14,4 đến 66VDC. Cuộn dây hoạt động theo kiểu monostable và không phân cực. Dòng đầu vào điển hình tại điện áp danh định là 7mA.
Thời gian đáp ứng điển hình của relay khoảng 5ms và thời gian nhả khoảng 2,5ms. Điện trở cuộn dây được công bố là 3390Ω ±10% tại 20°C.
Phía tiếp điểm sử dụng một tiếp điểm chuyển mạch với vật liệu AgSnO. Điện áp chuyển mạch tối đa là 250V AC/DC và dòng liên tục tối đa 6A. Relay cũng cho phép dòng khởi động tối đa 10A trong thời gian 4 giây.
PLC-BSC-24DC/21 là đế relay Phoenix Contact, mã sản phẩm 2966016. Sản phẩm thuộc dòng PLC-INTERFACE và được thiết kế để sử dụng cùng relay hoặc solid-state relay tương thích.
Khác với REL-MR-24DC/21, PLC-BSC-24DC/21 không phải là phần relay đóng cắt. Đây là phần socket/đế đảm nhiệm việc kết nối dây dẫn bên ngoài với relay và tạo cơ cấu lắp đặt trên thanh DIN.
Đế sử dụng điện áp danh định 24VDC và được trang bị mạch bảo vệ gồm diode dập xung và diode bảo vệ phân cực. Đầu đấu dây sử dụng kết nối vít, ren M3, chiều dài tuốt dây 8mm và mô-men siết từ 0,6 đến 0,8Nm.
PLC-BSC-24DC/21 có LED hiển thị trạng thái. Sản phẩm được thiết kế cho ứng dụng phổ thông với chế độ làm việc 100% operating factor.

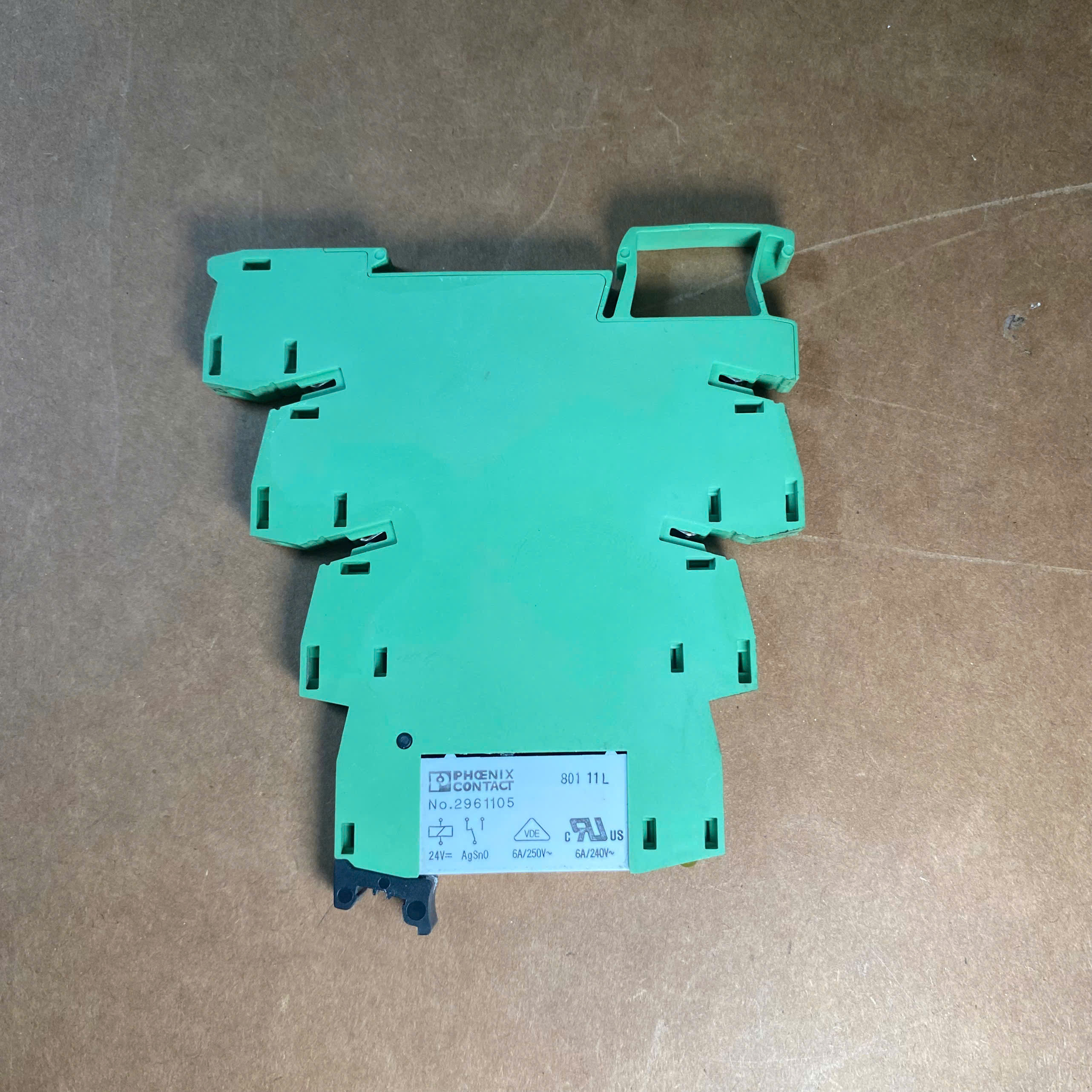

Hai mã sản phẩm tạo thành một bộ relay trung gian dạng module. REL-MR-24DC/21 2961105 là phần relay cắm phía trên, còn PLC-BSC-24DC/21 2966016 là phần đế đấu nối phía dưới.
Khi cấp điện 24VDC vào cuộn dây relay, cơ cấu điện từ bên trong REL-MR-24DC/21 thay đổi trạng thái tiếp điểm. Tiếp điểm chuyển mạch cho phép lựa chọn đường NO hoặc NC tùy theo yêu cầu của mạch.
Cấu hình này cho phép kỹ thuật viên thay relay mà không cần thay toàn bộ phần đấu dây trên đế. Đây là ưu điểm đáng chú ý đối với các tủ điện công nghiệp có nhiều relay trung gian.

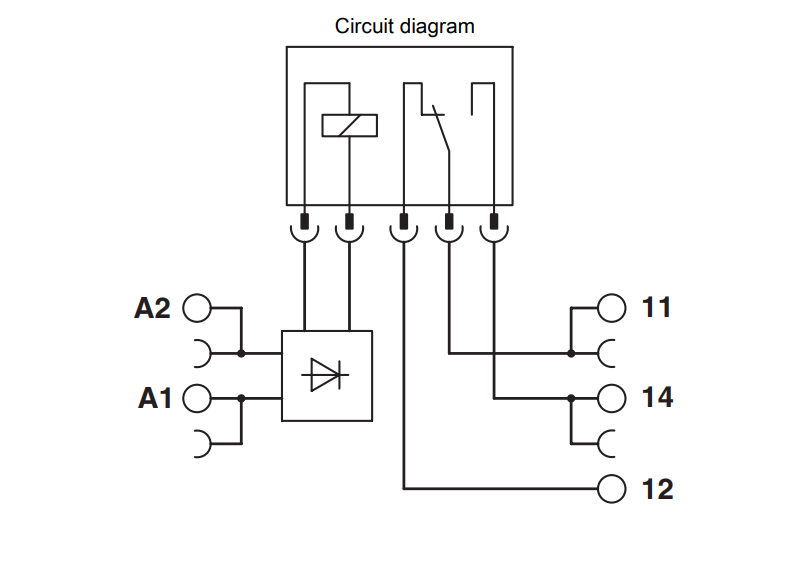

Đế PLC-BSC-24DC/21 có cấu trúc đấu nối thể hiện rõ các chân A1+, A2-, 11, 12 và 14 trên thân sản phẩm. Sơ đồ người dùng cung cấp cũng thể hiện rõ nguồn điều khiển A1/A2 và bộ tiếp điểm 11-12-14.
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | Phoenix Contact |
| Mã sản phẩm | 2961105 |
| Model | REL-MR-24DC/21 |
| Loại sản phẩm | Single relay |
| Điện áp cuộn dây | 24VDC |
| Dải điện áp đầu vào | 14,4 ... 66VDC |
| Dòng đầu vào điển hình | 7mA |
| Kiểu hoạt động | Monostable |
| Phân cực | Không phân cực |
| Số tiếp điểm | 1 tiếp điểm chuyển mạch |
| Vật liệu tiếp điểm | AgSnO |
| Điện áp chuyển mạch tối đa | 250V AC/DC |
| Dòng liên tục tối đa | 6A |
| Dòng khởi động tối đa | 10A trong 4 giây |
| Thời gian đáp ứng | 5ms |
| Thời gian nhả | 2,5ms |
| Điện trở cuộn dây | 3390Ω ±10% tại 20°C |
| Điện áp thử cuộn dây/tiếp điểm | 4kV AC |
| Kết nối | Plug / solder |
| Chiều rộng | 5mm |
| Chiều cao | 28mm |
| Chiều sâu | 15mm |
| Nhiệt độ hoạt động | -40 ... +85°C |
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | Phoenix Contact |
| Mã sản phẩm | 2966016 |
| Model | PLC-BSC-24DC/21 |
| Loại sản phẩm | Relay socket / Relay base |
| Dòng sản phẩm | PLC-INTERFACE |
| Điện áp đầu vào danh định | 24VDC |
| Số tiếp điểm | 1 tiếp điểm chuyển mạch |
| Kiểu kết nối | Screw connection |
| Ren vít | M3 |
| Chiều dài tuốt dây | 8mm |
| Dây cứng | 0,14 ... 2,5mm² |
| Dây mềm | 0,14 ... 2,5mm² |
| Dây có ferrule đơn | 0,2 ... 2,5mm² |
| Dây TWIN ferrule | 2 × 0,5 ... 1,5mm² |
| AWG | 26 ... 14 |
| Mô-men siết | 0,6 ... 0,8Nm |
| Hiển thị trạng thái | LED |
| Mạch bảo vệ | Diode dập xung, diode bảo vệ phân cực |
| Chiều rộng | 6,2mm |
| Chiều cao | 80mm |
| Chiều sâu | 94mm |
| Lắp đặt | DIN rail |
| Nhiệt độ hoạt động | -40 ... +60°C |
REL-MR-24DC/21 sử dụng cấu hình 1 tiếp điểm chuyển mạch. Các chân chính gồm A1, A2, 11, 12 và 14.
Khi cuộn dây chưa được cấp điện, tiếp điểm chung 11 ở trạng thái NC với 12. Khi cấp điện cho cuộn dây 24VDC, relay chuyển trạng thái và tiếp điểm 11 chuyển sang 14.

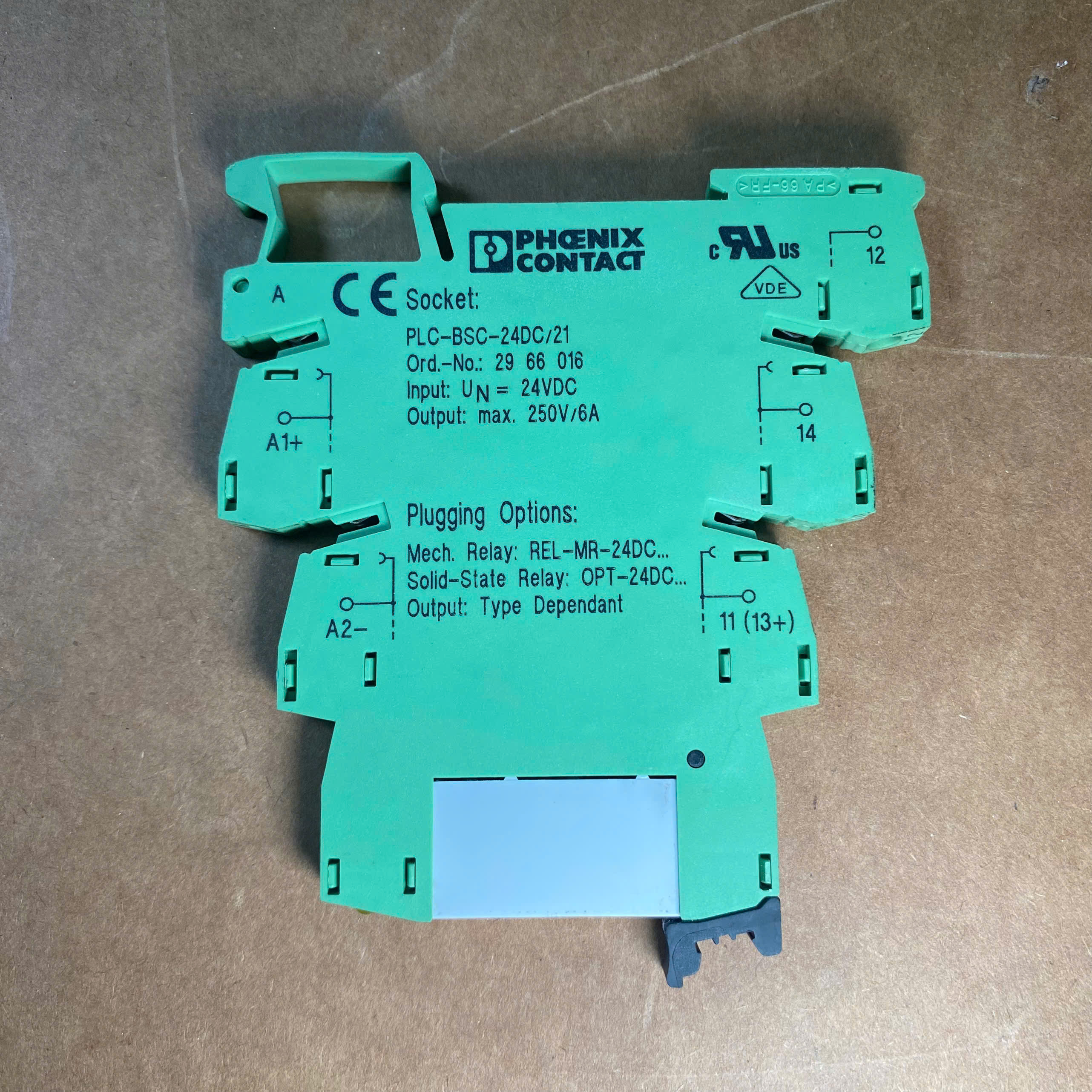

Trên thân đế PLC-BSC-24DC/21 có in trực tiếp sơ đồ đấu nối. Phần điều khiển sử dụng các đầu A1+ và A2-, trong khi phần tiếp điểm gồm 11, 12 và 14.
Cấu trúc này giúp người lắp đặt dễ dàng xác định vị trí dây ngay trên thân đế mà không cần tháo relay ra để kiểm tra sơ đồ.
Relay hoạt động dựa trên nguyên lý điện từ. Khi điện áp 24VDC được đưa vào cuộn dây A1-A2, cuộn dây tạo ra từ trường làm thay đổi vị trí cơ cấu tiếp điểm.
Với cấu hình 1 changeover contact, một chân COM có thể chuyển đổi giữa hai đường tiếp điểm NC và NO. Điều này cho phép relay sử dụng linh hoạt trong cả mạch cần đóng khi không có tín hiệu và mạch cần đóng khi có tín hiệu điều khiển.
Ví dụ, PLC có thể xuất tín hiệu 24VDC để kích relay. Tiếp điểm 11-14 sau đó được sử dụng để điều khiển contactor, van điện từ, đèn báo hoặc một mạch điều khiển khác.
REL-MR-24DC/21 có dòng liên tục tối đa 6A và điện áp chuyển mạch tối đa 250V AC/DC. Tuy nhiên, khả năng đóng cắt thực tế phụ thuộc vào loại tải và điện áp sử dụng.
Theo bảng thông số kỹ thuật, tải AC15 có thể đạt 3A tại 24V, 120V và 230V AC. Đối với DC13, thông số được công bố là 2A tại 24VDC, 0,2A tại 110VDC và 0,1A tại 220VDC.
Vì vậy, không nên hiểu thông số 6A là relay luôn có thể đóng cắt mọi loại tải ở 6A. Khi dùng với tải cảm, contactor, van điện từ hoặc động cơ, cần đối chiếu đúng đặc tính tải và biểu đồ tuổi thọ điện của relay.
Relay REL-MR-24DC/21 có thiết kế rất nhỏ gọn với kích thước 5 × 28 × 15mm. Với chiều rộng chỉ 5mm, relay phù hợp cho các hệ thống interface cần bố trí nhiều kênh trong không gian hạn chế.
PLC-BSC-24DC/21 có kích thước 6,2mm chiều rộng, 80mm chiều cao và 94mm chiều sâu. Đế được thiết kế để lắp trên thanh DIN và có thể bố trí thành nhiều module liền nhau trong tủ điện.

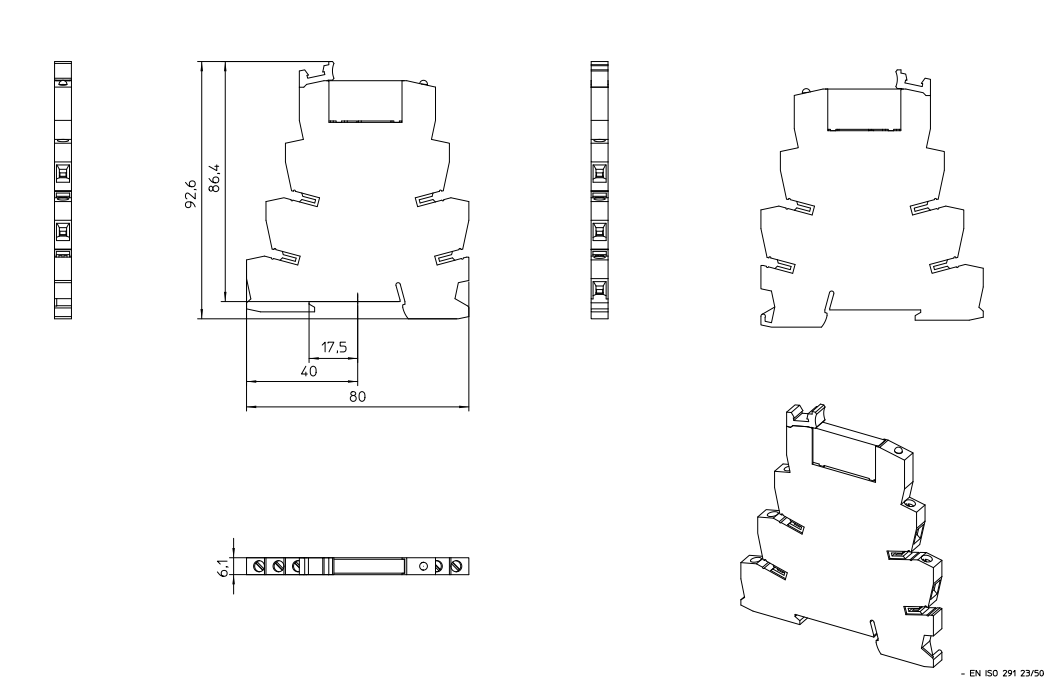

Bản vẽ kích thước cho thấy chiều rộng module là 6,2mm, đồng thời thể hiện cấu trúc lắp đặt và các vị trí đấu nối của đế.
| Tiêu chí | REL-MR-24DC/21 | PLC-BSC-24DC/21 |
|---|---|---|
| Mã sản phẩm | 2961105 | 2966016 |
| Model | REL-MR-24DC/21 | PLC-BSC-24DC/21 |
| Chức năng | Relay đóng cắt | Đế/socket relay |
| Điện áp | 24VDC | 24VDC |
| Tiếp điểm | 1 changeover | 1 changeover |
| Dòng tiếp điểm | 6A | Tối đa 6A theo cấu hình |
| Kiểu đấu dây | Plug / solder | Screw connection |
| Chiều rộng | 5mm | 6,2mm |
| Lắp DIN rail | Thông qua đế | Có |
| LED | Không phải đặc điểm chính của relay rời | Có |
Bộ relay và đế relay có thể được sử dụng trong nhiều hệ thống điều khiển công nghiệp, đặc biệt những nơi cần chuyển đổi hoặc cách ly tín hiệu giữa PLC và thiết bị chấp hành.
Kỹ sư tự động hóa: sử dụng relay để tạo tầng trung gian giữa ngõ ra PLC và thiết bị chấp hành.
Kỹ thuật viên điện: phù hợp cho sửa chữa, thay thế relay trong các tủ điều khiển đang vận hành.
Kỹ sư thiết kế tủ điện: có thể tận dụng thiết kế relay mini và đế rộng 6,2mm để tối ưu diện tích DIN rail.
Bộ phận mua hàng nhà máy: có thể quản lý riêng relay 2961105 và đế 2966016 để thuận tiện dự phòng linh kiện.
Đơn vị tích hợp máy: phù hợp cho các hệ thống điều khiển máy, dây chuyền sản xuất và thiết bị tự động hóa.
Khi thay REL-MR-24DC/21, cần kiểm tra chính xác điện áp cuộn dây, cấu hình tiếp điểm, dòng tải, điện áp chuyển mạch và loại đế đang sử dụng.
Đặc biệt, cần phân biệt hai mã:
Không nên chỉ nhìn thông số 24VDC để lựa chọn relay thay thế. Relay mới phải có cấu hình tiếp điểm và khả năng tương thích với đế phù hợp.
Đối với tải cảm hoặc tải có dòng khởi động lớn, cần kiểm tra thêm biểu đồ khả năng đóng cắt và tuổi thọ điện của relay thay vì chỉ căn cứ vào dòng 6A danh định.
REL-MR-24DC/21 2961105: tài liệu kỹ thuật 10 trang cung cấp thông số cuộn dây, tiếp điểm, khả năng đóng cắt, kích thước, biểu đồ tải, sơ đồ mạch và chứng nhận UL/VDE.
PLC-BSC-24DC/21 2966016: tài liệu kỹ thuật 7 trang cung cấp thông số đế relay, kiểu đấu nối vít, kích thước, mạch bảo vệ, điều kiện môi trường, DIN rail và các chứng nhận.
Tải PDF REL-MR-24DC/21 – Phoenix Contact 2961105
Tải PDF PLC-BSC-24DC/21 – Phoenix Contact 2966016
REL-MR-24DC/21 2961105 và PLC-BSC-24DC/21 2966016 tạo thành bộ relay trung gian Phoenix Contact 24VDC gồm relay mini và đế relay DIN rail.
REL-MR-24DC/21 có một tiếp điểm chuyển mạch, cuộn dây 24VDC, tiếp điểm AgSnO, dòng liên tục tối đa 6A và điện áp chuyển mạch tối đa 250V AC/DC. PLC-BSC-24DC/21 cung cấp phần đế đấu nối với terminal vít, mạch bảo vệ và cơ cấu lắp DIN rail.
Việc tách relay và đế thành hai linh kiện giúp hệ thống thuận tiện hơn trong bảo trì, thay thế và quản lý linh kiện dự phòng. Bộ sản phẩm phù hợp cho tủ điện PLC, máy tự động hóa, dây chuyền sản xuất và các hệ thống điều khiển công nghiệp.
Khi đặt hàng, cần xác định rõ 2961105 là relay và 2966016 là đế relay để đảm bảo đúng cấu hình lắp đặt.
