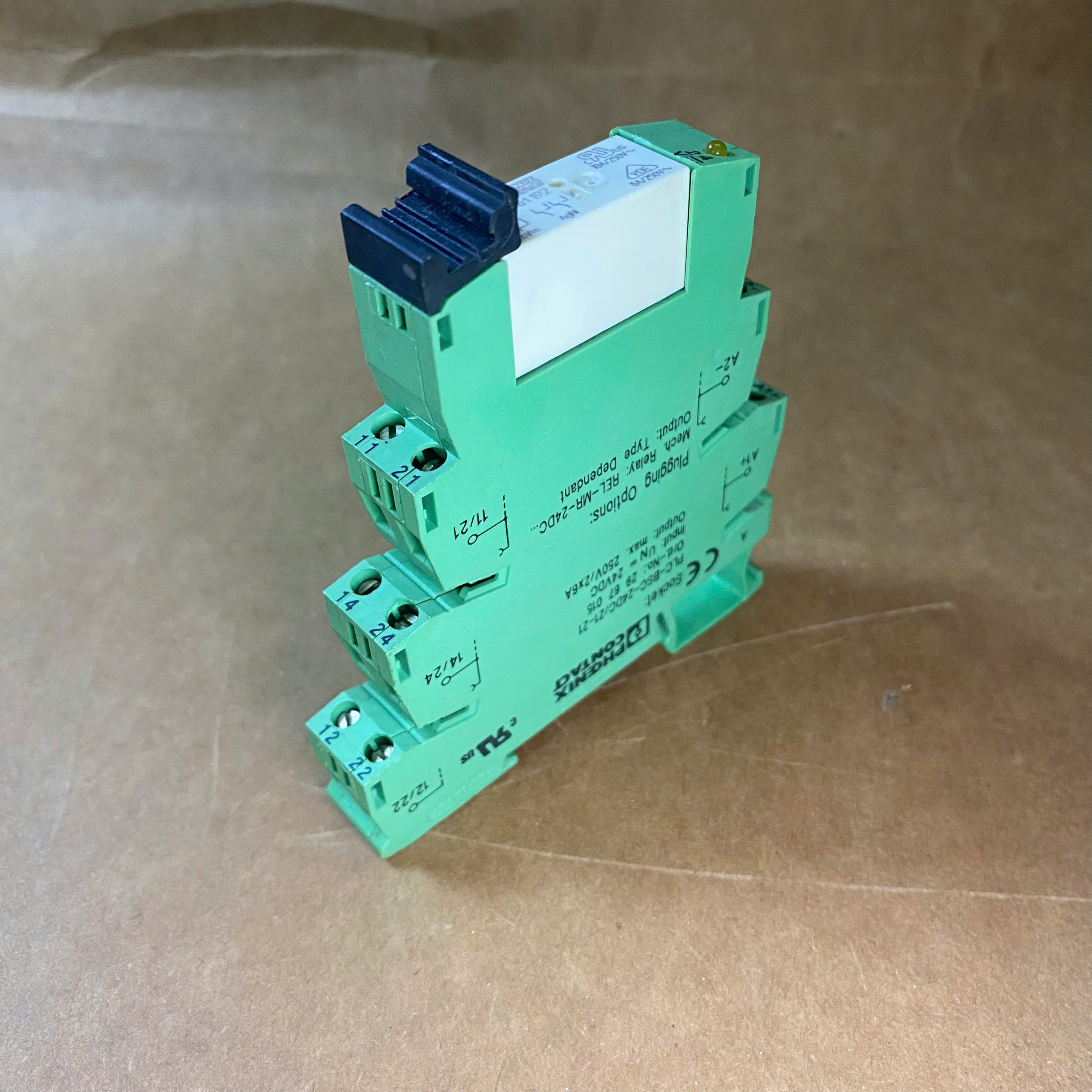

Module relay 24VDC Phoenix Contact PLC-RSC-24DC/21-21 là relay giao diện 2 tiếp điểm chuyển đổi, dòng liên tục 6A, lắp DIN rail NS 35/7,5. Thiết bị phù hợp làm relay trung gian 24VDC giữa PLC và tải trong tủ điện công nghiệp, máy tự động hóa và dây chuyền sản xuất, với thiết kế mỏng 14 mm, relay plug-in và cách ly an toàn giữa mạch điều khiển và tiếp điểm.
Module relay Phoenix Contact PLC-RSC-24DC/21-21 là relay giao diện thuộc dòng PLC-INTERFACE, sử dụng nguồn điều khiển 24 VDC và có 2 tiếp điểm chuyển đổi. Thiết bị được thiết kế để lắp trên DIN rail NS 35/7,5, phù hợp làm relay trung gian giữa PLC, mạch điều khiển và tải. Thiết kế mỏng 14 mm giúp tiết kiệm không gian trong tủ điện, đồng thời cung cấp cách ly an toàn giữa phía điều khiển và phía tiếp điểm.
PLC-RSC-24DC/21-21 là module relay giao diện của Phoenix Contact, mã sản phẩm 2967060, thuộc họ PLC-INTERFACE. Thiết bị gồm đế terminal PLC-BSC.../21 kết nối bằng vít và relay mini dạng cắm có tiếp điểm công suất. Module sử dụng điện áp đầu vào danh định 24 VDC, có 2 tiếp điểm chuyển đổi và được lắp trên thanh DIN NS 35/7,5.
Điểm đáng chú ý của sản phẩm là thiết kế dạng module giao diện dành cho tủ điện công nghiệp. Thay vì sử dụng relay rời và đế relay thông thường, PLC-RSC tích hợp phần đế đấu dây, relay cắm và mạch đầu vào trong một kết cấu nhỏ gọn. Sản phẩm có LED màu vàng hiển thị trạng thái hoạt động, mạch bảo vệ phân cực ngược và diode dập sức điện động của cuộn relay.
Phoenix Contact công bố các ưu điểm của dòng sản phẩm gồm thiết kế mỏng, kết nối hiệu quả với hệ thống dây qua V8 adapter, relay kín RT III, cách ly an toàn giữa phía cuộn dây và phía tiếp điểm, cầu nối cắm chức năng và mạch đầu vào có tích hợp chức năng chống nhiễu.

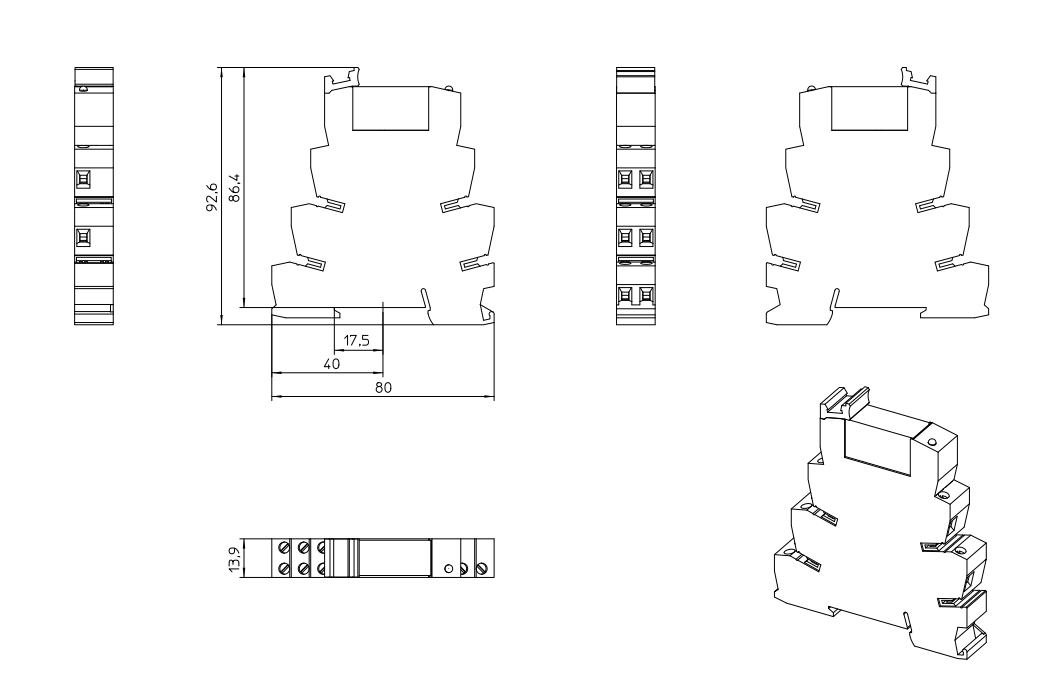

| Thông số | Giá trị |
|---|---|
| Thương hiệu | Phoenix Contact |
| Mã sản phẩm | PLC-RSC-24DC/21-21 |
| Mã đặt hàng | 2967060 |
| Dòng sản phẩm | PLC-INTERFACE |
| Loại sản phẩm | Relay Module |
| Ứng dụng | Universal |
| Điện áp đầu vào danh định | 24 VDC |
| Dải điện áp đầu vào | 20,2 ... 33,6 VDC tại 20 °C |
| Dòng đầu vào điển hình | 18 mA |
| Kiểu tiếp điểm | 2 tiếp điểm chuyển đổi |
| Cấu hình tiếp điểm | DPDT / 2 changeover contacts |
| Vật liệu tiếp điểm | AgNi |
| Điện áp đóng cắt tối đa | 250 VAC/DC |
| Dòng liên tục giới hạn | 6 A |
| Dòng khởi động tối đa | 15 A trong 300 ms |
| Dòng đóng cắt tối thiểu | 10 mA tại 5 V |
| Thời gian đáp ứng điển hình | 8 ms |
| Thời gian nhả điển hình | 10 ms |
| Chỉ thị trạng thái | LED màu vàng |
| Bảo vệ | Bảo vệ phân cực ngược, diode dập sức điện động |
| Phương thức đấu nối | Đấu nối bằng vít |
| Ren vít | M3 |
| Tiết diện dây cứng | 0,14 ... 2,5 mm² |
| Tiết diện dây mềm | 0,14 ... 2,5 mm² |
| Tiết diện dây mềm với đầu cos đơn | 0,2 ... 2,5 mm² |
| Tiết diện dây với đầu cos đôi | 2 x 0,5 ... 1,5 mm² |
| Chiều dài tuốt dây | 8 mm |
| Mô-men siết | 0,6 ... 0,8 Nm |
| Chiều rộng | 14 mm |
| Chiều cao | 80 mm |
| Chiều sâu | 94 mm |
| Lắp đặt | DIN rail NS 35/7,5 |
| Vị trí lắp | Bất kỳ |
| Độ bảo vệ relay | RT III |
| Độ bảo vệ đế relay | IP20 |
| Nhiệt độ môi trường khi vận hành | -40 ... 60 °C |
| Nhiệt độ lưu trữ/vận chuyển | -40 ... 85 °C |
| Tuổi thọ cơ khí | 3 x 107 chu kỳ |
| Điện áp thử cách điện cuộn dây/tiếp điểm | 4 kVAC |
| Điện áp thử giữa các tiếp điểm chuyển đổi | 2,5 kVAC |
| Điện áp xung định mức | 6 kV |
| Tiêu chuẩn | IEC 60947-5-1 |
| Khối lượng không bao bì | 72,4 g |
| Khối lượng có bao bì | 73,85 g |
| Xuất xứ | Đức |
Datasheet PLC-RSC-24DC/21-21 cung cấp thông tin về đặc tính điện, khả năng đóng cắt, điều kiện môi trường, kích thước, sơ đồ đấu nối và các chứng nhận của sản phẩm. Kỹ thuật viên nên kiểm tra datasheet trước khi lựa chọn tải và triển khai module trong tủ điện.
Tải datasheet PLC-RSC-24DC/21-21 PDF

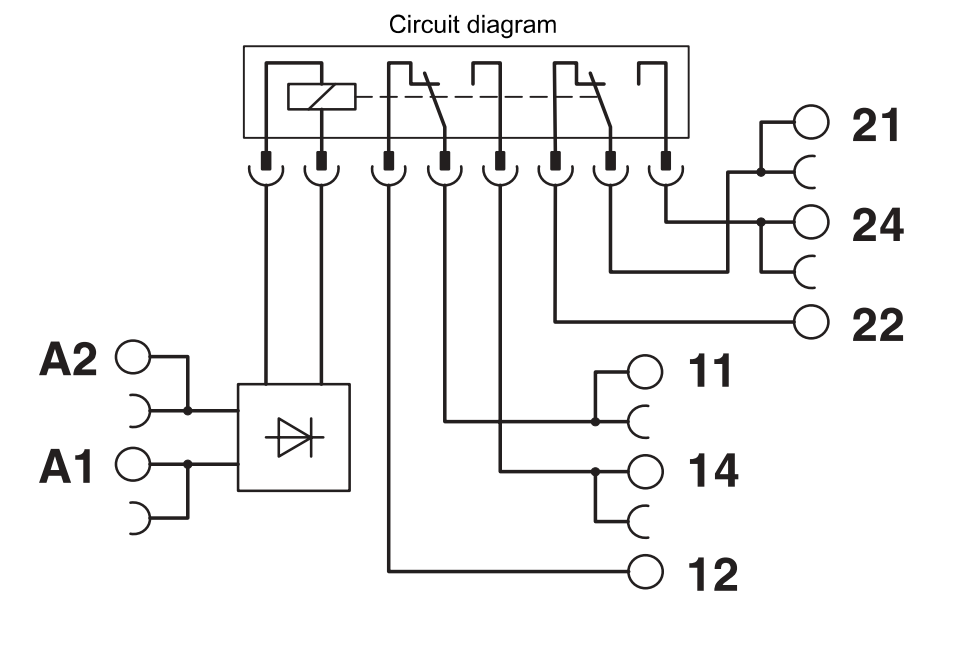

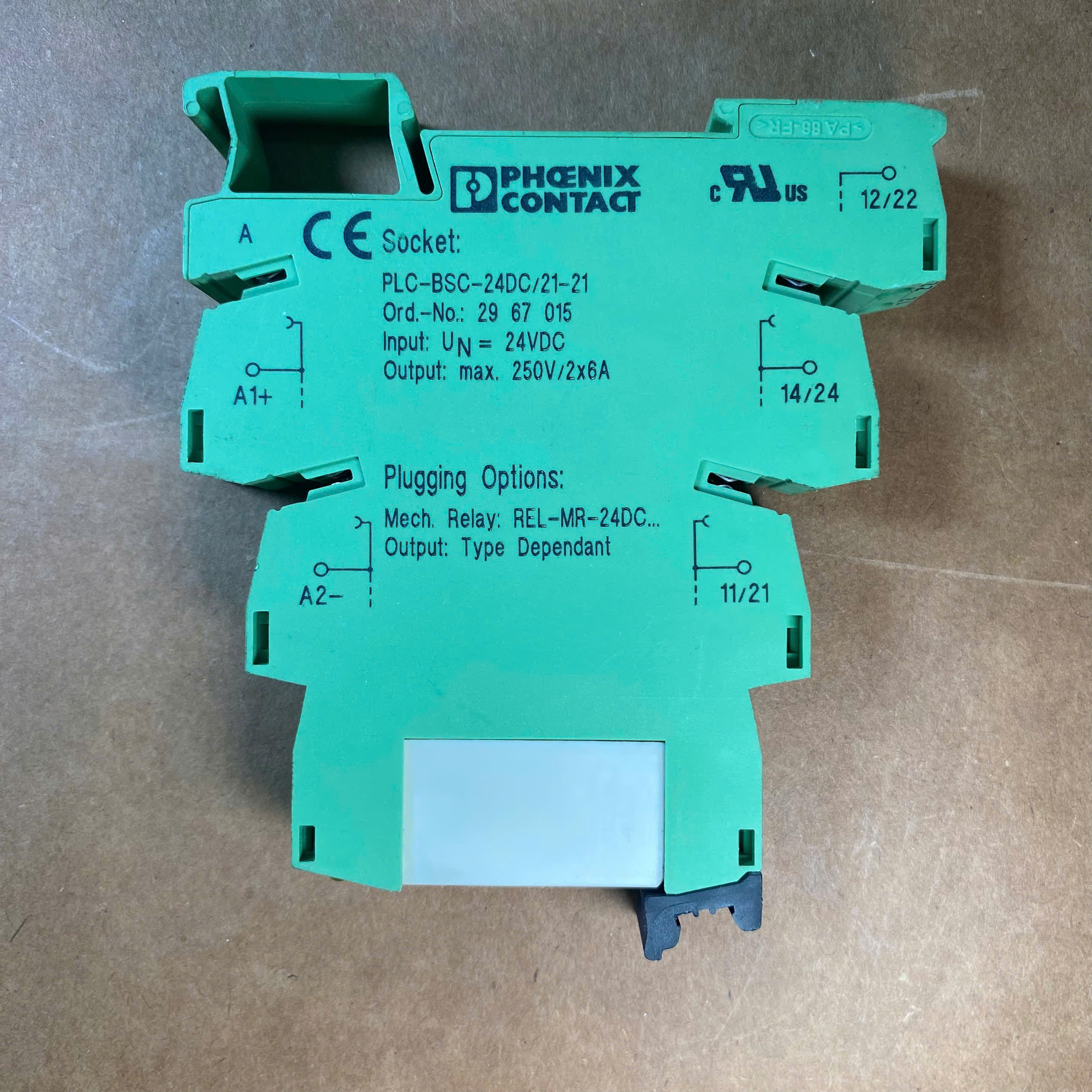

Phía điều khiển sử dụng hai chân A1 và A2 với điện áp danh định 24 VDC. Phía tiếp điểm có hai nhóm chuyển đổi gồm 11-12-14 và 21-22-24. Theo sơ đồ đấu nối, mỗi nhóm có một chân chung, một tiếp điểm thường đóng và một tiếp điểm thường mở.
Khi cuộn relay chưa được cấp điện, tiếp điểm thường đóng tương ứng với các cặp 11-12 và 21-22. Khi cuộn relay được kích hoạt bằng điện áp 24 VDC, trạng thái chuyển sang các cặp 11-14 và 21-24. Cấu trúc 2 tiếp điểm chuyển đổi cho phép module sử dụng trong các mạch điều khiển cần đồng thời chuyển đổi hai mạch tín hiệu hoặc tải.
Chức năng chính của module relay 24VDC này là tạo giao diện giữa mạch điều khiển và mạch tải. Khi PLC hoặc bộ điều khiển cấp tín hiệu 24 VDC vào cuộn relay, relay thay đổi trạng thái hai bộ tiếp điểm chuyển đổi. Nhờ vậy, tín hiệu điều khiển có thể được sử dụng để điều khiển các mạch AC hoặc DC ở phía tiếp điểm trong phạm vi thông số cho phép.
PLC-RSC-24DC/21-21 có cách ly an toàn giữa phía điều khiển và phía tiếp điểm. Datasheet công bố điện áp thử 4 kVAC giữa cuộn dây và tiếp điểm, 2,5 kVAC giữa các nhóm tiếp điểm chuyển đổi và điện áp xung định mức 6 kV. Đây là đặc điểm hữu ích khi module được sử dụng trong tủ điều khiển công nghiệp, nơi mạch PLC cần được tách biệt với mạch tải.
Module làm việc với chế độ vận hành 100% và tuổi thọ cơ khí được công bố ở mức 3 x 107 chu kỳ. Mạch đầu vào có bảo vệ phân cực ngược và diode dập sức điện động. LED màu vàng giúp kỹ thuật viên quan sát nhanh trạng thái kích hoạt khi kiểm tra tủ điện hoặc xử lý sự cố.
Với hai tiếp điểm chuyển đổi, sản phẩm có thể được dùng để đóng, ngắt hoặc chuyển đổi hai mạch điều khiển. Tuy nhiên, dòng tải thực tế cần được lựa chọn theo loại tải và điều kiện đóng cắt. Datasheet nêu dòng liên tục giới hạn 6 A, trong khi khả năng đóng cắt phụ thuộc điện áp, loại tải AC/DC và chế độ tải. Vì vậy, không nên hiểu mức 6 A là giá trị áp dụng cho mọi trường hợp.
Ở tải thuần trở, datasheet đưa ra các mức khả năng đóng cắt khác nhau theo điện áp AC/DC. Đối với tải cảm hoặc tải có dòng khởi động lớn, cần tham khảo đường cong khả năng đóng cắt trong datasheet thay vì chỉ dựa trên dòng liên tục danh định.
So với cách sử dụng relay trung gian rời kèm đế relay truyền thống, PLC-RSC-24DC/21-21 có ưu thế về khả năng tích hợp và bố trí trong tủ điện. Kết cấu PLC-INTERFACE giúp phần relay và đế đấu nối tạo thành một module chuyên dụng cho giao tiếp điều khiển. Chiều rộng chỉ 14 mm giúp giảm diện tích lắp đặt khi tủ điện có số lượng kênh lớn.
Thiết bị cũng thuận tiện cho bảo trì nhờ relay dạng plug-in. Khi relay cần thay thế, kỹ thuật viên có thể xử lý phần relay mà không nhất thiết phải tháo toàn bộ hệ thống đấu dây của đế. Đây là điểm hữu ích đối với các dây chuyền sản xuất yêu cầu thời gian dừng máy thấp.

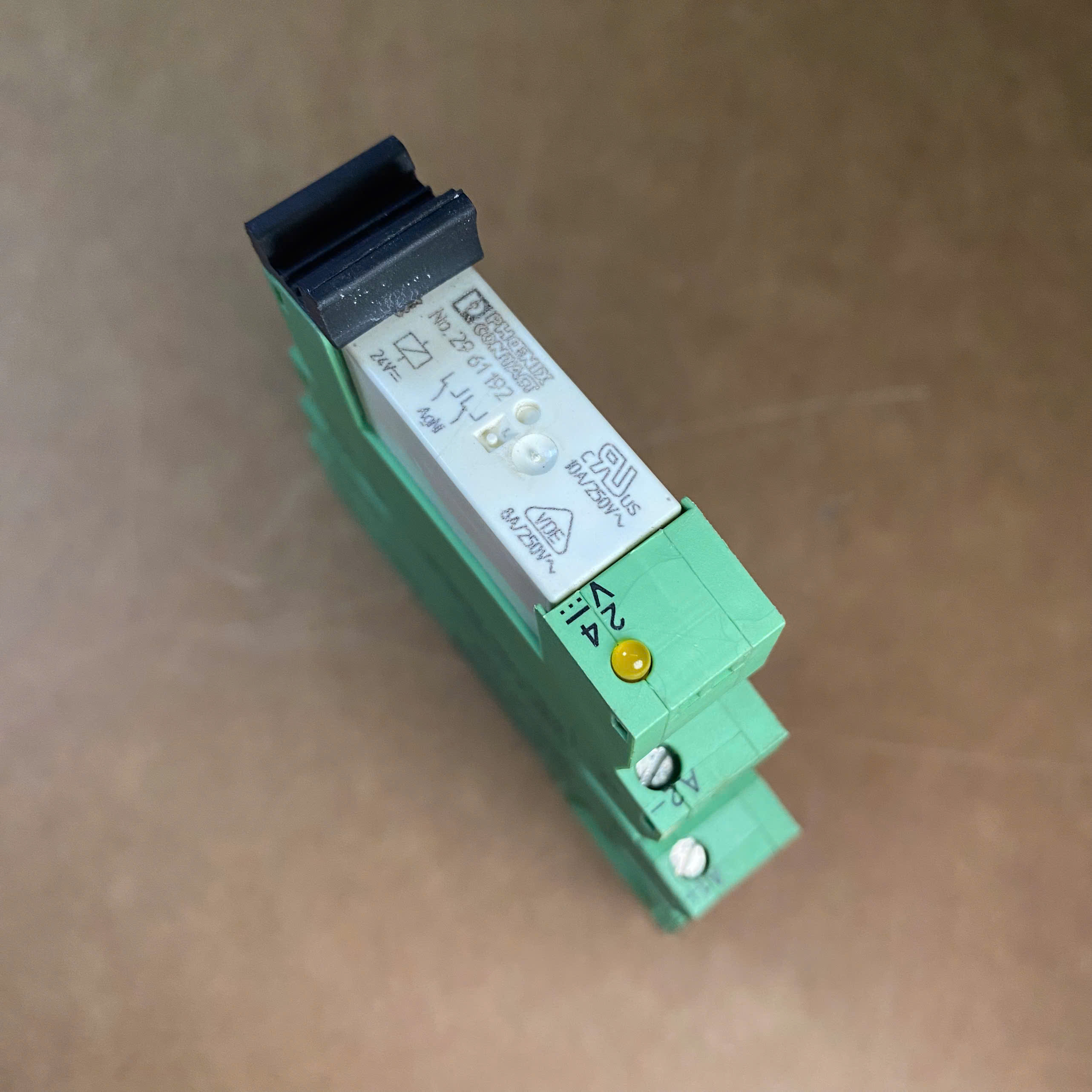

LED màu vàng hỗ trợ kiểm tra trạng thái trực quan. Khi cấp tín hiệu 24 VDC, kỹ thuật viên có thể quan sát nhanh trạng thái module trong quá trình kiểm tra tủ điện. Mạch bảo vệ phân cực ngược và diode dập sức điện động cũng giúp tăng khả năng bảo vệ cho phần điều khiển.
Một điểm khác biệt khác là relay được thiết kế dạng kín RT III và có cách ly giữa control side và contact side. Phoenix Contact công bố sản phẩm đáp ứng CE và UKCA, đồng thời có các phê duyệt cULus Listed và DNV. Datasheet cũng ghi nhận sản phẩm theo tiêu chuẩn IEC 60947-5-1 và cung cấp thông tin về EMC, điều kiện môi trường và yêu cầu lắp đặt.
PLC-RSC-24DC/21-21 phù hợp với kỹ thuật viên điện công nghiệp, kỹ sư tự động hóa, đơn vị thiết kế tủ điện, bộ phận bảo trì nhà máy và bộ phận mua hàng vật tư MRO. Sản phẩm cũng phù hợp với nhà phân phối, đại lý và người thương mại trung gian đang tìm relay giao diện Phoenix Contact 24VDC có mã hàng xác định để thay thế hoặc bổ sung cho hệ thống hiện hữu.
Khi tìm kiếm sản phẩm, người mua nên đối chiếu đồng thời mã PLC-RSC-24DC/21-21 và mã đặt hàng 2967060, thay vì chỉ tìm theo cụm từ chung như relay trung gian 24VDC. Việc đối chiếu đúng mã giúp hạn chế nhầm với các phiên bản PLC-INTERFACE có điện áp cuộn dây, số lượng tiếp điểm hoặc kiểu tiếp điểm khác.
PLC-RSC-24DC/21-21 mã 2967060 là module relay Phoenix Contact 24VDC dạng giao diện, có 2 tiếp điểm chuyển đổi, lắp DIN rail và được thiết kế cho các hệ thống điều khiển công nghiệp. Với kích thước 14 mm, cách ly giữa phía điều khiển và tiếp điểm, LED trạng thái, relay cắm và khả năng đấu nối bằng vít, sản phẩm phù hợp cho nhiều cấu hình tủ điện PLC và máy tự động hóa.
