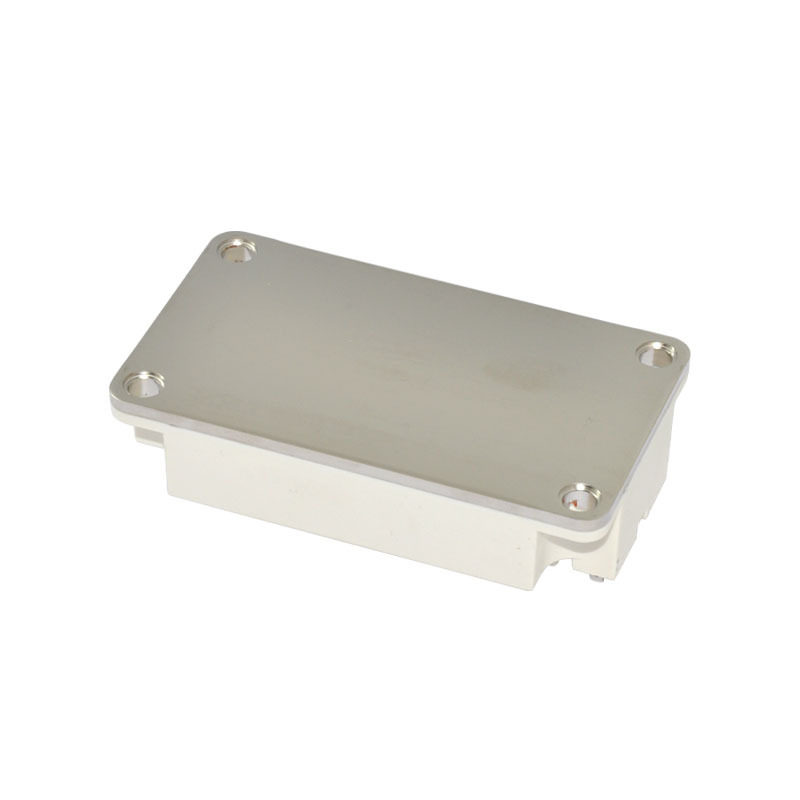

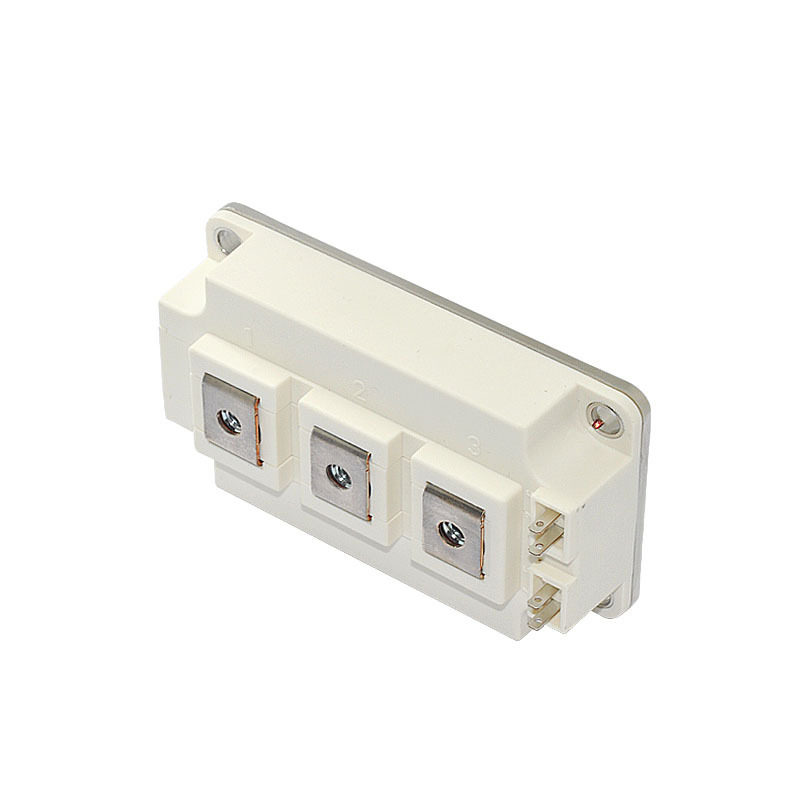

IGBT FF300R17KE3 1700V 300A Infineon công nghiệp chính hãng

FF300R17KE3 là module IGBT công suất cao của Infineon, thuộc dòng C-series 62 mm, sử dụng công nghệ Trench/Fieldstop IGBT3 kết hợp diode Emitter Controlled 3. Sản phẩm có điện áp collector-emitter tối đa 1700 V, dòng collector liên tục danh định 300 A và cấu hình half-bridge, phù hợp cho các hệ thống biến tần, truyền động động cơ và chuyển đổi công suất công nghiệp.

Với khả năng đóng cắt công suất lớn, dòng điện cao và thiết kế module tối ưu cho ứng dụng công nghiệp, IGBT FF300R17KE3 là lựa chọn phù hợp khi cần thay thế module công suất trong biến tần hoặc thiết bị điện công nghiệp. Sản phẩm đặc biệt hướng đến các kỹ thuật viên bảo trì, đơn vị sửa chữa biến tần, nhà máy và bộ phận mua hàng vật tư điện – tự động hóa.

Giới thiệu chung

IGBT FF300R17KE3 được Infineon thiết kế dưới dạng module công suất 62 mm với cấu hình half-bridge. Đây là loại module kết hợp transistor IGBT và diode công suất trong cùng một kết cấu, giúp thuận tiện khi thiết kế các tầng nghịch lưu và bộ chuyển đổi công suất.

Điểm nổi bật của FF300R17KE3 là sự kết hợp giữa công nghệ Trench/Fieldstop IGBT3 và Emitter Controlled 3 diode. Theo datasheet, module có điện áp collector-emitter VCES 1700 V, dòng collector liên tục IC nom 300 A tại điều kiện TC = 80°C và nhiệt độ junction tối đa 150°C. Khi TC = 25°C, dòng collector được công bố là 404 A theo điều kiện thử nghiệm của nhà sản xuất.

Module cũng có dòng collector đỉnh lặp lại ICRM 600 A với thời gian xung 1 ms. Tổng công suất tổn hao Ptot được công bố là 1450 W tại TC = 25°C và Tvj tối đa 150°C. Điện áp cực đại giữa gate và emitter là ±20 V.

Đối với các hệ thống cần làm việc với điện áp DC bus cao hoặc tải công suất lớn, việc lựa chọn đúng cấp điện áp và dòng điện của IGBT module có ý nghĩa quan trọng. Với cấp 1700 V và dòng danh định 300 A, FF300R17KE3 phù hợp với nhiều thiết kế biến tần và bộ chuyển đổi công suất công nghiệp.

Thông số kỹ thuật

Tải tài liệu kỹ thuật

FF300R17KE3 được cung cấp cùng tài liệu Technical Information của Infineon. Tài liệu kỹ thuật trình bày đầy đủ thông số định mức, đặc tính điện, đặc tính chuyển mạch, nhiệt trở, sơ đồ mạch và bản vẽ package. Người dùng nên kiểm tra datasheet và tài liệu ứng dụng trước khi lắp đặt hoặc thay thế module trong hệ thống thực tế.

(Tôi sẽ gắn link tài liệu PDF sau)

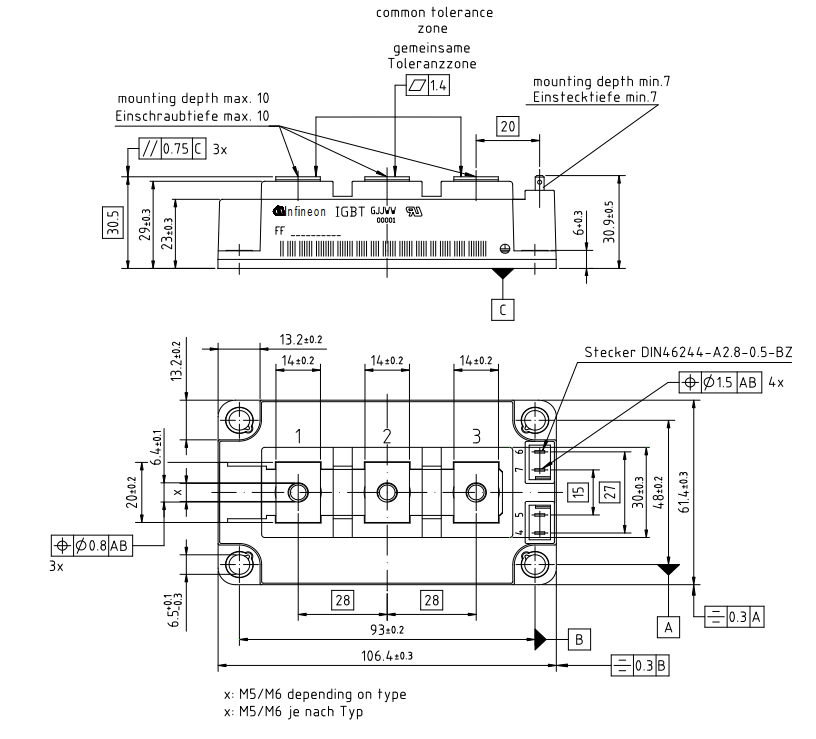

Bản vẽ kích thước

FF300R17KE3 sử dụng package thuộc dòng C-series 62 mm. Bản vẽ ở trang 7 của tài liệu kỹ thuật thể hiện bố trí các terminal công suất, vị trí lỗ bắt vít và kích thước tổng thể của module. Kích thước thể hiện trên bản vẽ bao gồm chiều dài tổng thể khoảng 106,4 mm và chiều rộng khoảng 61,4 mm.

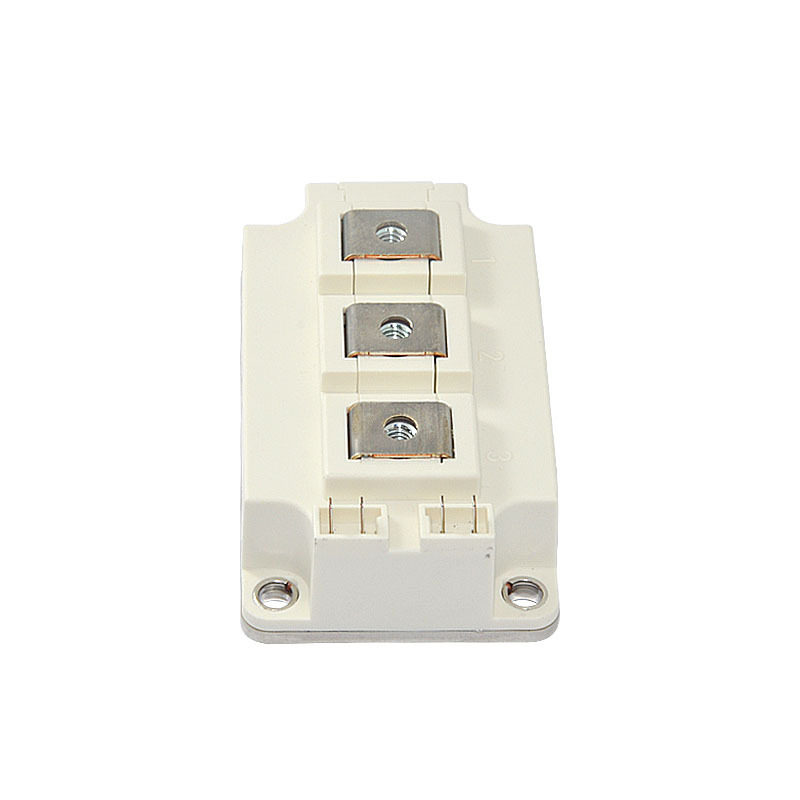

Sơ đồ đấu nối

FF300R17KE3 có cấu hình half-bridge. Sơ đồ mạch trong tài liệu kỹ thuật thể hiện các terminal được đánh số 1, 2, 3, 4, 5, 6 và 7, cùng các phần tử IGBT và diode bên trong module. Khi thay thế module trong biến tần hoặc bộ chuyển đổi công suất, cần đối chiếu chính xác sơ đồ terminal với thiết kế của thiết bị trước khi đấu nối.

Chức năng

Chức năng chính của FF300R17KE3 là thực hiện đóng cắt dòng điện công suất lớn trong các tầng nghịch lưu và bộ chuyển đổi điện năng. IGBT hoạt động như phần tử chuyển mạch điều khiển bằng điện áp tại cực gate, trong khi diode tích hợp đảm nhiệm đường dẫn dòng điện phù hợp trong quá trình chuyển mạch và tải cảm.

Với VCES 1700 V, module có cấp điện áp phù hợp cho các thiết kế công suất cao cần khoảng điện áp khóa lớn. Dòng collector danh định 300 A cho phép sử dụng trong các hệ thống có yêu cầu dòng tải đáng kể, tùy thuộc thiết kế nhiệt, tần số chuyển mạch, dạng tải và điều kiện làm việc thực tế.

Datasheet công bố VCE(sat) điển hình khoảng 2,00 V tại nhiệt độ junction 25°C và khoảng 2,40 V tại 125°C với IC = 300 A, VGE = 15 V. Các thông số chuyển mạch được đo với VCE = 900 V, IC = 300 A và RGon/RGoff = 4,7 Ω. Eon điển hình là 71 mJ tại 25°C và 105 mJ tại 125°C; Eoff lần lượt là 64 mJ và 94 mJ theo điều kiện thử nghiệm của datasheet.

Khả năng chịu ngắn mạch được công bố ở mức ISC 1200 A với thời gian tp ≤ 10 µs tại Tvj = 125°C theo điều kiện thử nghiệm. Đây là thông số quan trọng đối với các bộ biến tần và hệ thống công suất, tuy nhiên việc thiết kế bảo vệ ngắn mạch thực tế vẫn phải dựa trên driver, mạch bảo vệ và toàn bộ kiến trúc hệ thống.

Đối với phần diode, module có điện áp ngược lặp lại VRRM 1700 V và dòng thuận liên tục IF 300 A. Điện áp thuận điển hình được công bố khoảng 1,80 V tại 25°C và 1,90 V tại 125°C với IF = 300 A.

Ứng dụng nổi bật

• Biến tần công nghiệp công suất lớn.
• Bộ điều khiển tốc độ và truyền động động cơ AC.
• Hệ thống motor control công suất cao.
• Bộ nghịch lưu và bộ chuyển đổi điện năng.
• Thiết bị điện công nghiệp sử dụng DC bus điện áp cao.
• Hệ thống truyền tải và phân phối điện.
• Thiết bị traction và hệ thống truyền động điện.
• Thiết bị tự động hóa công nghiệp có tầng công suất IGBT.
• Hệ thống thay thế, sửa chữa và bảo trì biến tần sử dụng module IGBT 1700V 300A tương đương.
• Các bộ chuyển đổi công suất cần module IGBT half-bridge dòng điện lớn.

Đối với kỹ thuật viên bảo trì, FF300R17KE3 đặc biệt phù hợp để tham khảo khi cần tìm module IGBT thay thế cho thiết bị có yêu cầu tương đương về điện áp, dòng điện, cấu hình mạch và kích thước package. Trước khi đặt hàng thay thế, cần đối chiếu mã linh kiện, sơ đồ terminal, kích thước lắp đặt, thông số driver và yêu cầu tản nhiệt của thiết bị.

Ưu điểm vượt trội

Ưu điểm đầu tiên của FF300R17KE3 là mức điện áp 1700 V kết hợp dòng danh định 300 A trong package 62 mm. Đây là cấu hình hướng đến các ứng dụng công suất lớn, nơi module IGBT phải đồng thời đáp ứng yêu cầu về điện áp khóa và khả năng dẫn dòng.

Thứ hai, sản phẩm sử dụng Trench/Fieldstop IGBT3 kết hợp Emitter Controlled 3 diode. Thiết kế này được định hướng cho các ứng dụng nghịch lưu và biến tần cần đặc tính đóng cắt phù hợp. Datasheet cung cấp riêng các thông số Eon, Eoff và Erec, giúp kỹ sư có cơ sở đánh giá tổn hao chuyển mạch khi thiết kế hệ thống.

Thứ ba, module có cấu hình half-bridge tích hợp sẵn các phần tử công suất cần thiết cho một nhánh nghịch lưu. Điều này giúp đơn giản hóa bố trí phần công suất so với việc sử dụng nhiều linh kiện rời, đồng thời thuận tiện cho công tác thay thế trong các thiết bị đã được thiết kế theo chuẩn module tương ứng.

Về cơ khí, bản vẽ kỹ thuật thể hiện package 62 mm với các vị trí terminal và lỗ bắt vít được bố trí rõ ràng. Module có khối lượng khoảng 340 g, sử dụng vít M6 và yêu cầu mô-men siết lắp module 3,00–6,00 Nm theo tài liệu kỹ thuật.

Khả năng cách điện cũng là một điểm đáng chú ý. Datasheet công bố điện áp thử cách ly 3,4 kV RMS trong 1 phút ở 50 Hz, cùng lớp cách điện cơ bản Al2O3 theo IEC 61140. Module có khoảng cách creepage 20,0 mm và clearance 11,0 mm theo tài liệu kỹ thuật.

So với các module IGBT cùng cấp điện áp và dòng điện của các thương hiệu khác, yếu tố cần ưu tiên không chỉ là thông số 1700 V/300 A mà còn phải xét đến cấu hình mạch, VCE(sat), tổn hao chuyển mạch, nhiệt trở, kích thước package, sơ đồ terminal và khả năng tương thích với driver hiện hữu. Vì vậy, FF300R17KE3 nên được lựa chọn trên cơ sở đối chiếu toàn bộ thông số thay vì chỉ dựa vào dòng điện và điện áp định mức.

Kết luận / Mua hàng

IGBT FF300R17KE3 là module công suất Infineon 1700 V 300 A, cấu hình half-bridge, sử dụng Trench/Fieldstop IGBT3 và Emitter Controlled 3 diode. Sản phẩm phù hợp cho biến tần, truyền động động cơ, hệ thống chuyển đổi công suất và các thiết bị công nghiệp yêu cầu module IGBT điện áp cao, dòng lớn.

Khi cần thay thế FF300R17KE3, kỹ thuật viên và bộ phận mua hàng nên kiểm tra đầy đủ mã sản phẩm, cấp điện áp 1700 V, dòng 300 A, cấu hình half-bridge, sơ đồ chân, kích thước package và yêu cầu tản nhiệt trước khi đặt hàng.

Liên hệ ngay để nhận báo giá IGBT FF300R17KE3 và được tư vấn lựa chọn module phù hợp với biến tần, hệ thống truyền động hoặc thiết bị công suất của bạn.
