FA-TH16YRA11S – Module đầu ra 16 điểm Mitsubishi
Trong các hệ thống tự động hóa công nghiệp hiện đại, việc lựa chọn module đầu ra (output) phù hợp và đáng tin cậy là yếu tố then chốt để đảm bảo vận hành ổn định. FA-TH16YRA11S của Mitsubishi là dòng module đầu ra relay 16 điểm, thiết kế nhỏ gọn, bền bỉ và dễ đấu nối, phù hợp với các hệ thống PLC công nghiệp yêu cầu hiệu suất cao và độ tin cậy tuyệt đối.
Giới thiệu chung
FA-TH16YRA11S là module đầu ra relay thuộc dòng sản phẩm FA Goods của Mitsubishi, dùng để kết nối với các bộ điều khiển lập trình (PLC) như dòng MELSEC-Q, MELSEC-L, MELSEC-AnS, CC-Link và CC-Link/LT.
Sản phẩm có 16 điểm đầu ra (Y0–YF), sử dụng lõi relay Takamisawa NYP24W-K 24VDC sản xuất tại Nhật Bản, mỗi điểm là một tiếp điểm relay chịu dòng lên đến 2A/điểm và 8A/common, đáp ứng yêu cầu điều khiển tải công nghiệp như van điện, đèn tín hiệu, động cơ nhỏ hoặc thiết bị ngoại vi.
Thiết kế dạng DIN rail giúp dễ dàng lắp đặt trong tủ điều khiển, với phiên bản S (socket-type) hỗ trợ thay thế relay nhanh chóng mà không cần tháo toàn bộ module.
Thông số kỹ thuật
| Thông số | Giá trị / Đặc điểm |
|---|---|
| Điểm đầu ra | 16 điểm (Y0 – YF) |
| Dạng đầu ra | Relay (1 common – 1 dây) |
| Điện áp định mức | 24 VDC, 200 VAC (50/60Hz) |
| Dòng tải tối đa | 2A/1 tiếp điểm, 8A/common |
| Tần số đóng/ngắt tối đa | 1.800 lần/giờ (ON ≥1s, OFF ≥1s) |
| Tuổi thọ cơ học | 20.000.000 lần trở lên |
| Tuổi thọ điện | 100.000 lần ở tải định mức |
| Điện áp chịu đựng cách ly | Giữa I/O: 2500 VAC/1 phút, giữa tiếp điểm: 750 VAC/1 phút |
| Nguồn cấp ngoài | 24 VDC ±10%, gợn sóng ≤5% |
| Dòng tiêu thụ | Khoảng 90 mA (không tính dòng PLC) |

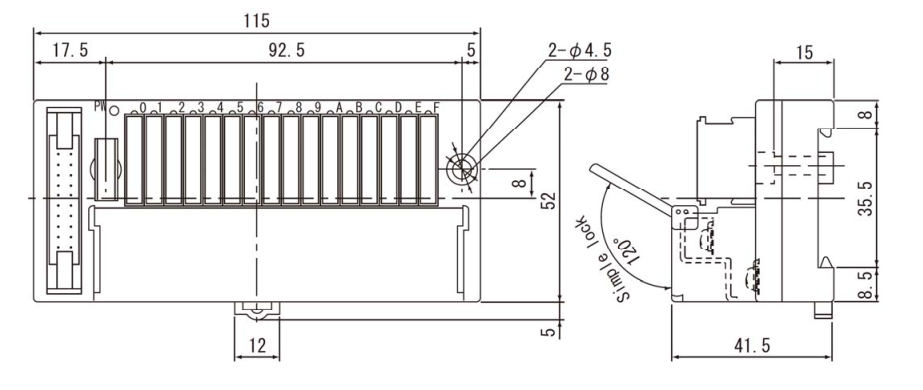

| Kích thước lắp đặt | Gắn rail DIN TH35-7.5Fe/Al |
| Trọng lượng | Khoảng 220–240 g |
| Môi trường hoạt động | 0 – 55°C, độ ẩm 5 – 95% RH, không ngưng tụ |
| Tiêu chuẩn tuân thủ | JIS B 3502, IEC 61131-2 |
Tải tài liệu kỹ thuật
Tải tài liệu hướng dẫn Mitsubishi FA-TH16YRA11S (PDF)
Chức năng
Module FA-TH16YRA11S có nhiệm vụ xuất tín hiệu điều khiển từ PLC tới các thiết bị thực thi như relay trung gian, đèn báo, cuộn coil, solenoid hoặc mô-tơ.
Mỗi kênh đầu ra được cách ly bằng relay giúp chống nhiễu, đảm bảo an toàn điện và kéo dài tuổi thọ thiết bị.
Với thiết kế 16 kênh đầu ra trên cùng một module, sản phẩm giúp tối ưu không gian trong tủ điều khiển và đơn giản hóa hệ thống dây dẫn.
Đặc biệt, phiên bản FA-TH16YRA11S (có socket) cho phép thay thế relay riêng lẻ, rất hữu ích trong bảo trì và giảm thời gian dừng máy.
Ứng dụng nổi bật
- Tích hợp trong các tủ điều khiển PLC Mitsubishi MELSEC để điều khiển thiết bị đầu ra.
- Ứng dụng trong dây chuyền sản xuất, đóng gói, cấp liệu, robot công nghiệp.
- Dùng cho hệ thống điều khiển nhiệt độ, áp suất, motor, van điện từ, đèn báo.
- Giải pháp thay thế module đầu ra cũ, tương thích với nhiều hệ thống tự động hóa hiện có.
- Phù hợp cho các nhà máy trong lĩnh vực thực phẩm, điện tử, cơ khí, nhựa, bao bì.
Ưu điểm vượt trội
- Thương hiệu Mitsubishi – uy tín toàn cầu, độ bền và tính ổn định cao.
- Relay 16 điểm – đáp ứng nhiều đầu ra, tiết kiệm không gian và dây dẫn.
- Dòng tải cao, chịu được áp 200 VAC/24 VDC – linh hoạt cho nhiều loại tải khác nhau.
- Thiết kế nhỏ gọn, lắp DIN rail tiện dụng, dễ dàng mở rộng hệ thống.
- Độ bền cơ học và điện cao, phù hợp vận hành liên tục trong môi trường công nghiệp.
- Phiên bản có socket (S-type) cho phép thay thế relay nhanh, giảm chi phí bảo trì.
- Đạt tiêu chuẩn an toàn JIS & IEC, đảm bảo hiệu suất và an toàn trong tủ điện.
Kết luận / Mua hàng
FA-TH16YRA11S là lựa chọn lý tưởng cho các kỹ sư, nhà tích hợp hệ thống và doanh nghiệp đang cần module đầu ra relay chất lượng cao cho hệ thống PLC Mitsubishi.
Sản phẩm mang lại độ tin cậy vượt trội, dễ lắp đặt, thay thế linh hoạt, và hiệu suất ổn định lâu dài.
👉 Liên hệ ngay để được tư vấn kỹ thuật và báo giá tốt nhất cho module FA-TH16YRA11S chính hãng Mitsubishi, hỗ trợ giao hàng toàn quốc.
