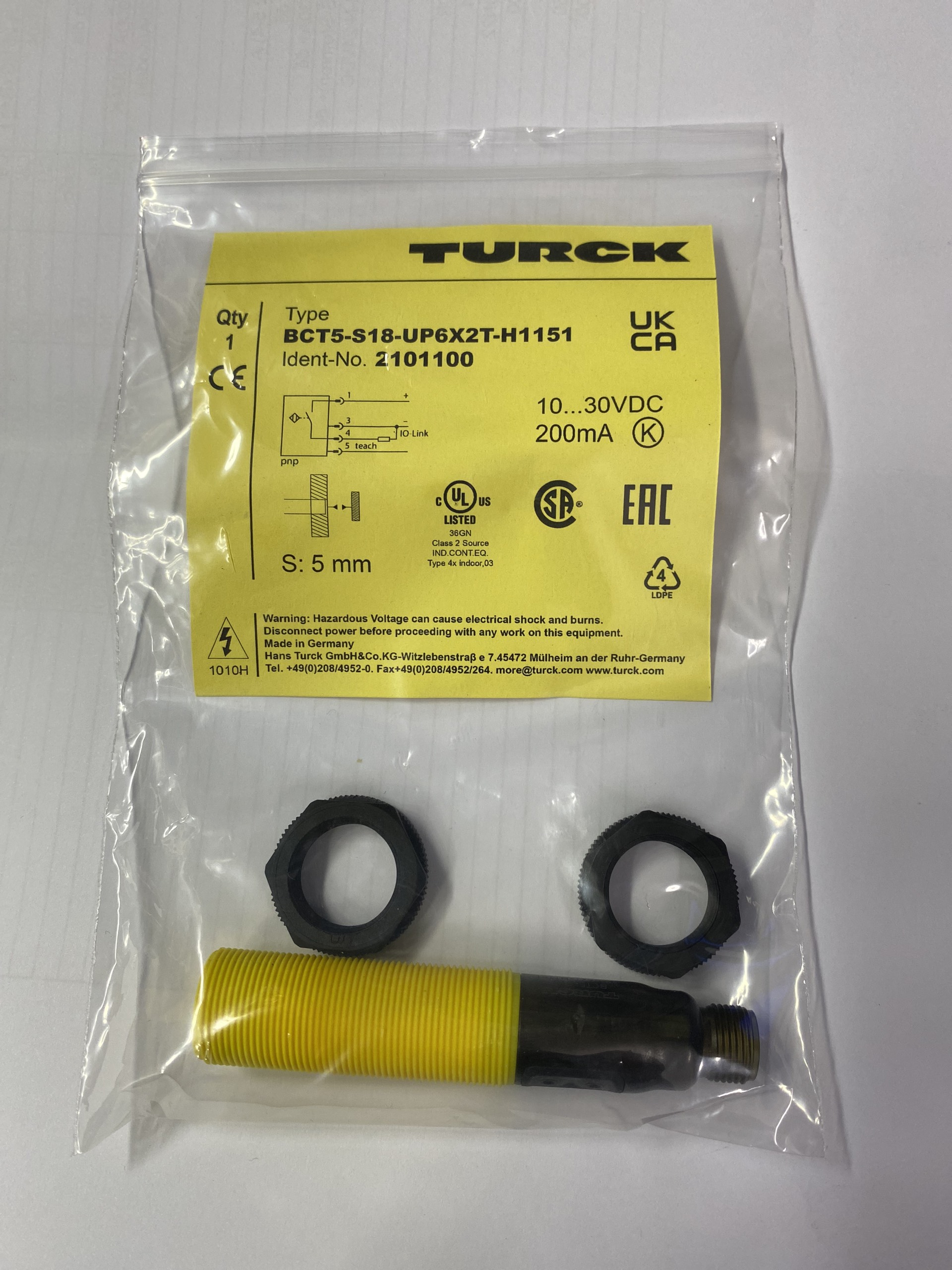

| Thông số cảm biến |
| Kiểu đầu ra |
PNP |
| Lệnh ra |
NO/NC cài đặt |
| Dải phát hiện [mm] |
1...5 |
| Vỏ ngoài |
ren M18x1 |

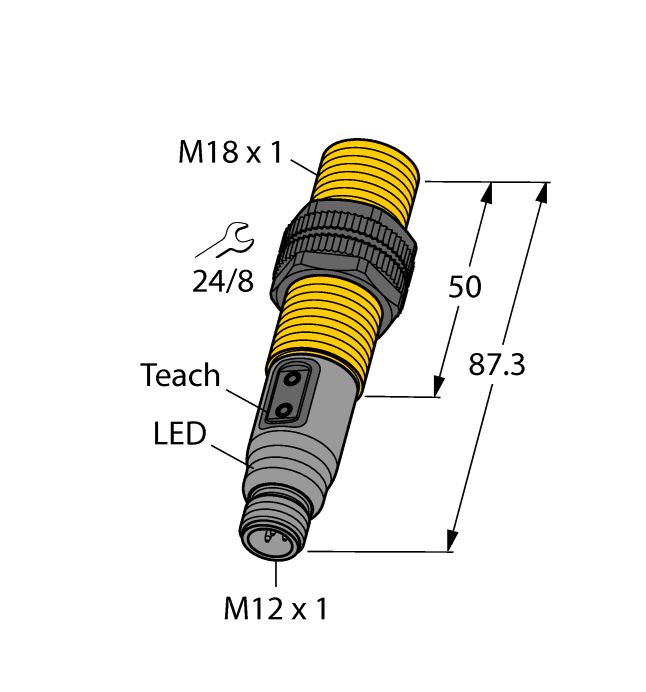

| Kích thước [mm] |
M18 x 1 / L = 50 |
| Ứng dụng |
| Vật thể |
Chất lỏng, chất rắn đồng nhất có mật độ cao, số lượng lớn |
| Thông số điện |
| Điện áp nguồn [V] |
10...36 DC |
| Dòng điện đầu ra [mA] |
< 12 |
| Chống ngược cực |
Có |
| Đầu ra |
| Kiểu đầu ra |
PNP |
| Lệnh đầu ra |
NO/NC |
| Tần số đóng cắt [Hz] |
50 |
| Bảo vệ ngắn mạch |
Có |
| Bảo vệ quá tải |
Có |
| Vùng phát hiện |
| Khoảng cách phát hiện [mm] |
1...5 |
| Có thể điều chỉnh |
Bằng phím TEACH |
| Thông số cơ học |
| Trọng lượng [gram] |
39.3 |
| Vỏ ngoài |
Kiểu ren |
| Lắp gá |
Gá ren phẳng mặt |
| Kích thước [mm] |
M18x1 |
| Vật liệu |
Plastic, PA12-GF30,PEI |
| Quy cách đóng gói |
1 pcs. |
| Kiểu đấu dây / khớp nối |
| Kiểu nối dây |

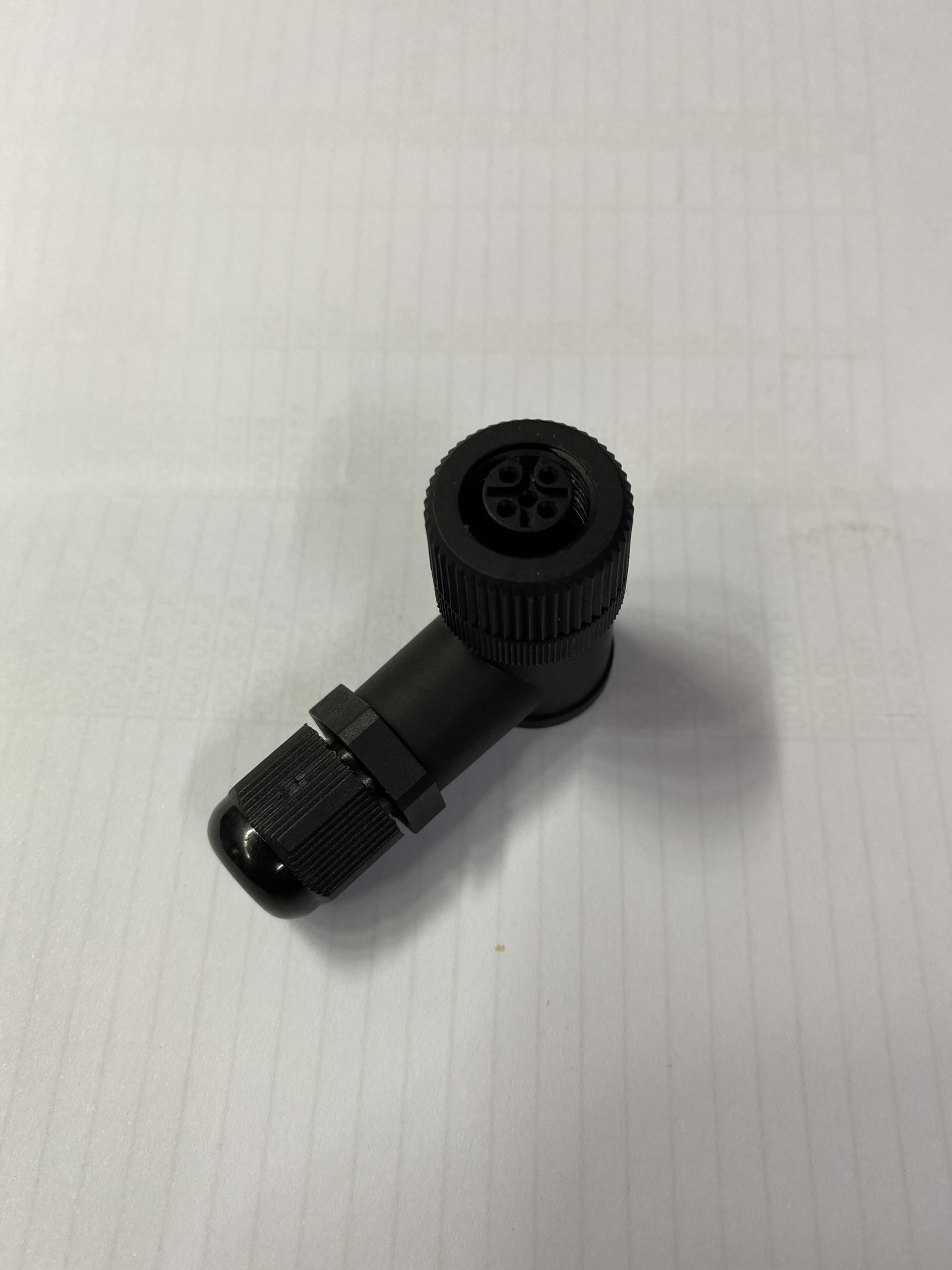

Đầu nối M12x1 5pin |

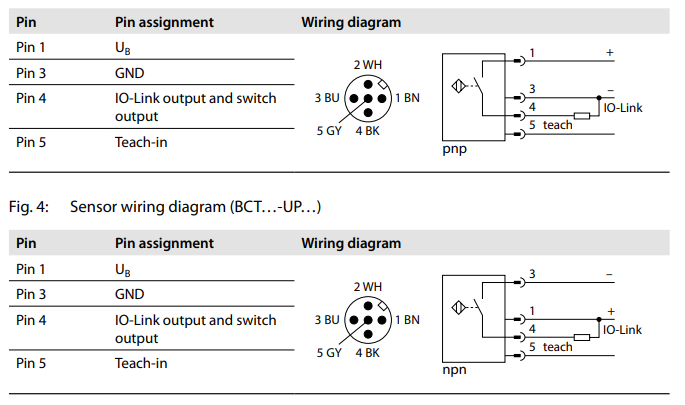

Sơ đồ đấu nối các chân cảm biến
WH - WHITE - TRẮNG
BU - BLUE - XANH DƯƠNG
GY - GRAY - XÁM
BK - BLACK - ĐEN
BN - BROWN - NÂU
Trường hợp có vật mẫu
- Đặt (điều chỉnh) vật ở vị trí cần phát hiện
- Nối Chân Teach (PIN5) chập Ub (PIN 1) trong 2...9 giây
- Nếu đèn LED tắt trong khoảng 0.5s sau đó cảm biến trở về trạng thái bình thường => Cài đặt thành công.
- Nếu LED nháy liên tục màu xanh, cài đặt bị lỗi, phải thực hiện lại từ đầu
Trường hợp không có vật mẫu để căn chỉnh
- Nối Chân Teach (PIN5) chập GND (PIN 3) trong 2...9 giây
- Nếu đèn LED tắt trong khoảng 0.5s sau đó cảm biến trở về trạng thái bình thường => Cài đặt thành công.
- Nếu LED nháy liên tục màu xanh, cài đặt bị lỗi, phải thực hiện lại từ đầu
- Sau khi cài đặt thành công, khoảng cách phát hiện của cảm biến là Max 5mm
Chuyển chế độ NO/NC
- Nối Chân Teach (PIN5) chập Ub (PIN 1) trong trên 10 giây
- Nếu đèn LED tắt trong khoảng 0.5s sau đó cảm biến trở về trạng thái bình thường, đèn LED màu cam thay đổi trạng thái => Cài đặt thành công.
- Nếu LED nháy liên tục màu xanh, cài đặt bị lỗi, phải thực hiện lại từ đầu
Khôi phục cài đặt gốc của nhà máy
- Nối Chân Teach (PIN5) chập GND (PIN 3) trong trên 10 giây
- Nếu đèn LED tắt trong khoảng 0.5s sau đó cảm biến trở về trạng thái bình thường => Cài đặt thành công.
- Nếu LED nháy liên tục màu xanh, cài đặt bị lỗi, phải thực hiện lại từ đầu
- Sau khi cài đặt thành công, cảm biến được reset về ban đầu.
Trường hợp có vật mẫu
- Đặt (điều chỉnh) vật ở vị trí cần phát hiện
- Ấn và giữ phím (1) trong 2...9 giây
- Nếu đèn LED tắt trong khoảng 0.5s sau đó cảm biến trở về trạng thái bình thường => Cài đặt thành công.
- Nếu LED nháy liên tục màu xanh, cài đặt bị lỗi, phải thực hiện lại từ đầu
Trường hợp không có vật mẫu để căn chỉnh
- Ấn và giữ phím (2) trong 2...9 giây
- Nếu đèn LED tắt trong khoảng 0.5s sau đó cảm biến trở về trạng thái bình thường => Cài đặt thành công.
- Nếu LED nháy liên tục màu xanh, cài đặt bị lỗi, phải thực hiện lại từ đầu
- Sau khi cài đặt thành công, khoảng cách phát hiện của cảm biến là Max 5mm
Chuyển chế độ NO/NC
- Ấn và giữ phím (1) trong trên 10 giây
- Nếu đèn LED tắt trong khoảng 0.5s sau đó cảm biến trở về trạng thái bình thường, đèn LED màu cam thay đổi trạng thái => Cài đặt thành công.
- Nếu LED nháy liên tục màu xanh, cài đặt bị lỗi, phải thực hiện lại từ đầu
Khôi phục cài đặt gốc của nhà máy
- Ấn và giữ phím (2) trong trên 10 giây
- Nếu đèn LED tắt trong khoảng 0.5s sau đó cảm biến trở về trạng thái bình thường => Cài đặt thành công.
- Nếu LED nháy liên tục màu xanh, cài đặt bị lỗi, phải thực hiện lại từ đầu
- Sau khi cài đặt thành công, cảm biến được reset về ban đầu.
