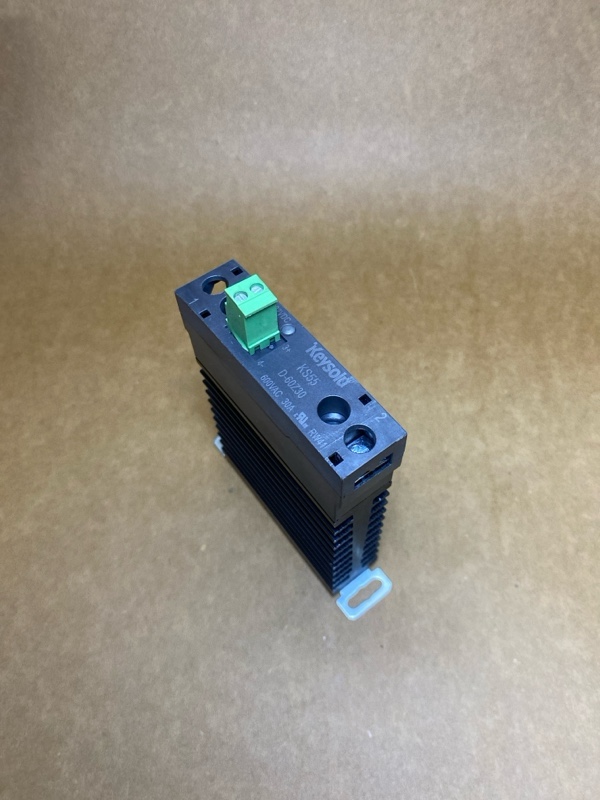

KS55 Z-60D30 Solid State Relay – Relay trạng thái rắn 30A 600V
KS55 Z-60D30 là dòng relay trạng thái rắn (solid state relay – SSR) hiệu suất cao, chịu dòng tải đến 30A, điện áp chịu tải tối đa 600VAC, điều khiển bằng điện áp DC 4–32V. Thiết kế tích hợp tản nhiệt và gắn DIN-rail giúp KS55 Z-60D30 trở thành giải pháp lý tưởng cho tủ điện và hệ thống tự động hóa công nghiệp.
Giới thiệu chung
Sản phẩm KS55 Z-60D30 thuộc series SSR KS55 nổi tiếng với khả năng hoạt động ổn định, độ bền cao và cấu trúc nhỏ gọn. Relay sử dụng công nghệ bán dẫn SCR với mạch cách ly quang học, giúp đóng/ngắt tải AC mà không cần tiếp điểm cơ khí. Điều này giúp thiết bị hoạt động êm, tuổi thọ gấp nhiều lần relay cơ truyền thống.

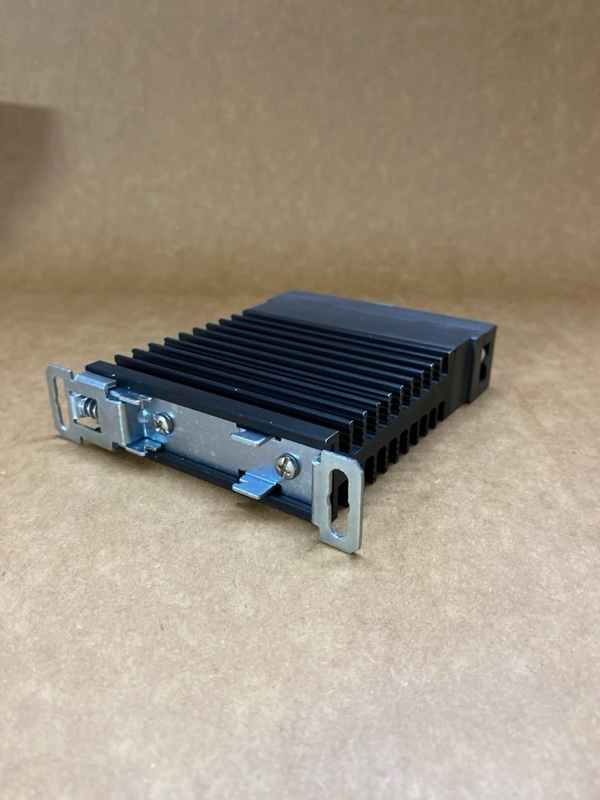

KS55 Z-60D30 có thể lắp trên thanh DIN 35mm (EN50022) hoặc bắt vít panel, phù hợp cho môi trường công nghiệp yêu cầu độ tin cậy cao như: máy ép nhựa, máy cán, dây chuyền SMT, máy gia nhiệt, hệ thống pin lithium, và tủ điều khiển PLC.
Thông số kỹ thuật KS55 Z-60D30
| Thông số | Giá trị kỹ thuật |
|---|---|
| Mã sản phẩm | KS55 Z-60D30 |
| Kiểu relay | Solid State Relay (SSR), Zero-cross |
| Dòng tải định mức | 30A |
| Điện áp tải | 480–600VAC |
| Điện áp điều khiển | 4–32VDC |
| Kiểu gắn | DIN-rail hoặc panel mount |
| Tần số hoạt động | 47–63Hz |
| Thời gian bật/tắt | 1/2 chu kỳ + 1ms |
| Độ bền điện môi | 4000VAC / phút (giữa ngõ vào & ngõ ra) |
| Điện trở cách ly | ≥ 1000 MΩ (500VDC) |
| Nhiệt độ hoạt động | -30°C ~ +80°C |

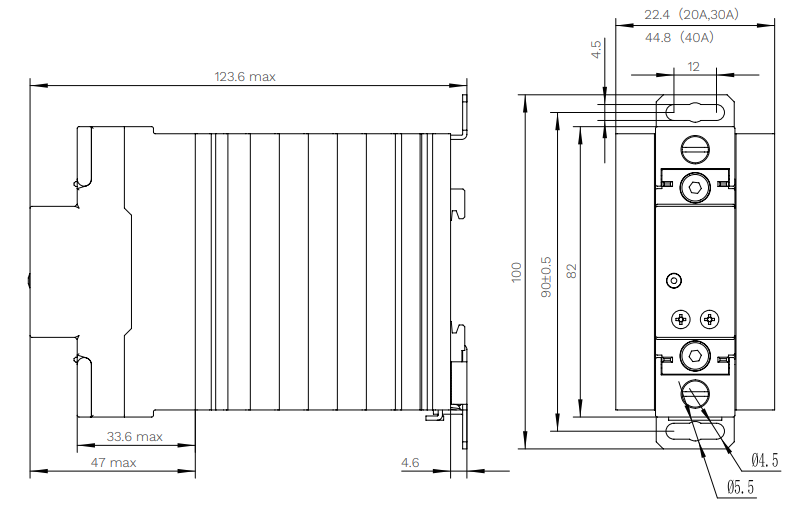

| Kích thước | 100 × 22.4 × 123.6mm |
| Khối lượng | Khoảng 240g |
Lưu ý: Các thông số trên được trích từ tài liệu kỹ thuật của dòng KS55 series. Vui lòng tham khảo file PDF chính thức để xác nhận chi tiết.
Chức năng
- Đóng/ngắt dòng tải AC bằng tín hiệu điều khiển DC mà không cần tiếp điểm cơ khí.
- Hỗ trợ kiểu zero-cross giúp giảm nhiễu điện và tăng tuổi thọ tải.
- Tích hợp mạch RC snubber giúp bảo vệ khi quá áp đột biến.
- Có đèn LED hiển thị trạng thái hoạt động, dễ giám sát.
- Tản nhiệt tích hợp giúp relay vận hành ổn định trong thời gian dài.
Ứng dụng nổi bật
- Máy ép nhựa, lò nhiệt, băng tải, máy đóng gói.
- Điều khiển tải điện trở hoặc tải cảm ứng công suất lớn.
- Tủ điện công nghiệp, PLC điều khiển, và hệ thống SCADA.
- Hệ thống năng lượng mặt trời (PV), pin lithium, hoặc dây chuyền SMT.
- Ứng dụng thay thế relay cơ khí trong môi trường vận hành 24/7, nhiều rung động hoặc bụi bẩn.
Ưu điểm vượt trội
- Tuổi thọ cao gấp nhiều lần relay cơ khí, không cần bảo dưỡng định kỳ.
- Hoạt động êm, không tạo tia hồ quang, an toàn hơn khi sử dụng với tải công suất cao.
- Thiết kế mỏng – dễ lắp – tản nhiệt tốt, tối ưu cho tủ điện công nghiệp.
- Tốc độ đáp ứng nhanh, độ tin cậy cao trong hệ thống tự động hóa.
- Tiết kiệm chi phí vận hành và bảo trì dài hạn.
Kết luận / Mua hàng
Với những ưu điểm vượt trội về độ bền, hiệu suất và độ an toàn, KS55 Z-60D30 là lựa chọn hàng đầu cho các kỹ sư tự động hóa, nhà máy sản xuất và tủ điện công nghiệp. Sản phẩm đáp ứng các tiêu chuẩn quốc tế về an toàn, dễ lắp đặt và tương thích hoàn hảo với hệ thống điều khiển hiện đại.
