Autonics SRH1-1430 là dòng rơ le bán dẫn (SSR) cao cấp xuất xứ Hàn Quốc, được tích hợp tản nhiệt nhôm sẵn giúp tản nhiệt hiệu quả. Thiết bị hoạt động với ngõ vào 4–30VDC, ngõ ra 24–480VAC, tải định mức 30A, thích hợp cho điều khiển nhiệt, motor, đèn sấy, lò nung trong dây chuyền công nghiệp.
SRH1-1430 thuộc SRH1 Series của Autonics là dòng Solid State Relay (SSR) đơn pha có tản nhiệt tích hợp, thiết kế chắc chắn, dễ lắp trên panel hoặc DIN rail. Dòng này sử dụng công nghệ Zero Cross Turn-On, đảm bảo chuyển mạch ổn định, không tia lửa, không rung cơ học.
Sản phẩm đạt tiêu chuẩn UL và được thiết kế để hoạt động ổn định trong môi trường công nghiệp khắc nghiệt (nhiệt độ -30~80°C).

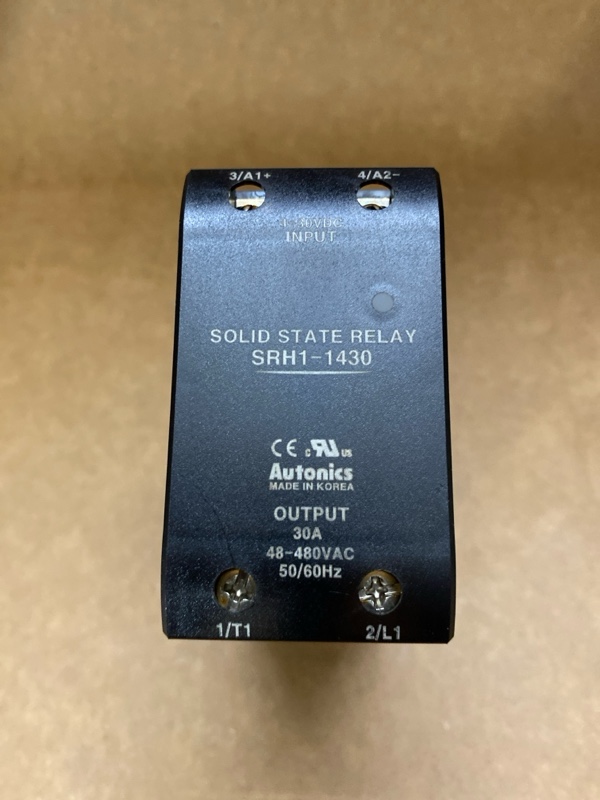

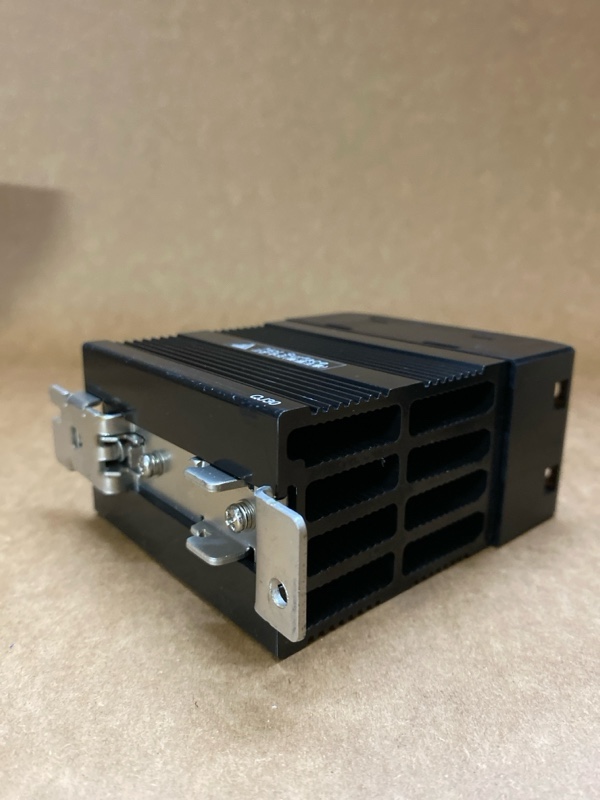

Hình ảnh thực tế rơ le bán dẫn SRH1-1430 của Autonics
| Mục | Giá trị |
|---|---|
| Nguồn điều khiển (Input) | 4–30VDC |
| Điện áp tải (Output) | 48–480VAC |
| Dòng tải định mức | 30A, |
| Chức năng kích hoạt | Zero Cross |
| Điện áp rò (Off-State Leakage) | ≤10mA |
| Điện áp sụt (On-State Voltage Drop) | ≤1.6V |
| Cường độ xung đột biến (dv/dt) | 500V/µs |
| Cách điện | 2.5kVAC trong 1 phút (Input–Output–Case) |
| Nhiệt độ môi trường hoạt động | -30°C đến +80°C |
| Chỉ thị trạng thái | Đèn LED xanh (input indicator) |
| Trọng lượng | 225g – 680g (tùy dòng tải) |
| Kiểu lắp đặt | DIN rail / panel mount (tản nhiệt tích hợp) |
| Xuất xứ | Hàn Quốc (Autonics Co., Ltd) |
Kích thước rơ le bán dẫn Autonics SRH1-1430

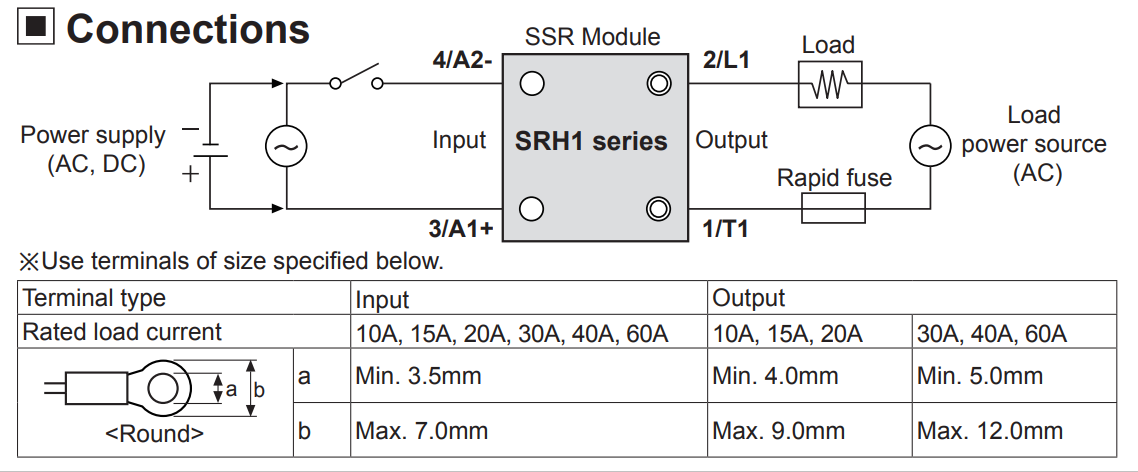

Sơ đồ đấu nối rơ le bán dẫn Autonics SRH1-1430
🔹 Tích hợp sẵn tản nhiệt – không cần gắn thêm, tiết kiệm không gian và chi phí.
🔹 Không phát sinh tia lửa điện, độ bền cao, tuổi thọ gấp nhiều lần rơ le cơ.
🔹 Cách điện hoàn hảo giữa mạch điều khiển và tải, đảm bảo an toàn điện.
🔹 Dải điện áp điều khiển rộng (4–30VDC) – linh hoạt cho nhiều hệ thống.
🔹 Được UL chứng nhận, đạt chuẩn an toàn quốc tế.
