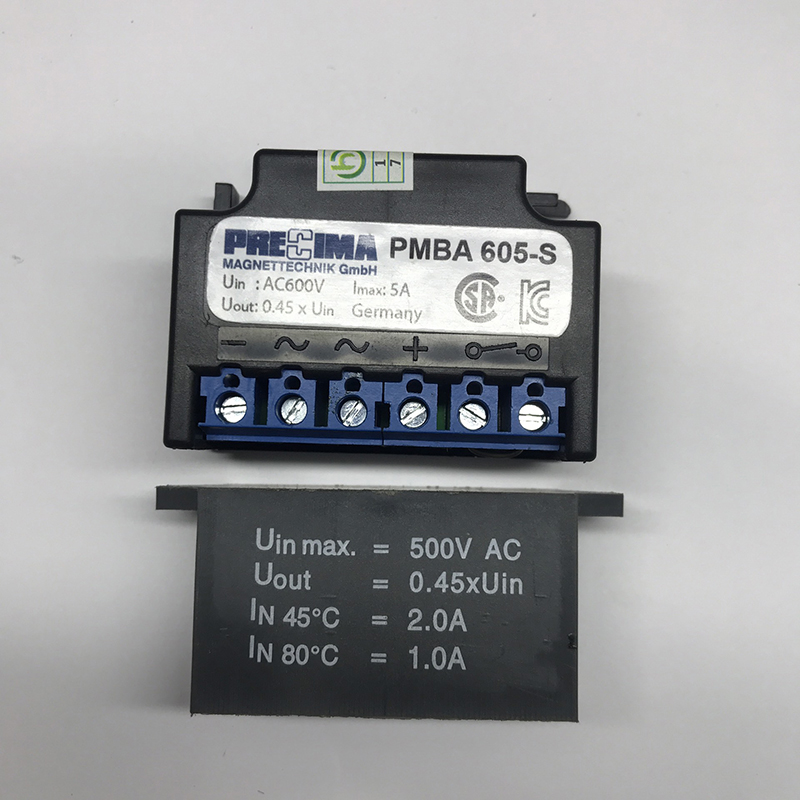

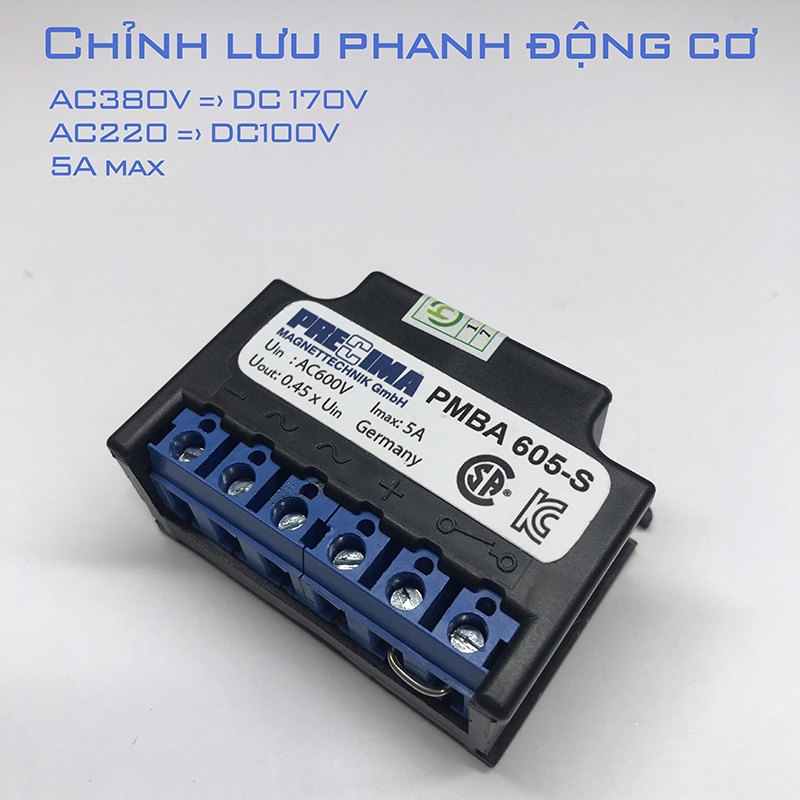

Là một thiết bị sử dụng để nắn dòng xoay chiều thành dòng 1 chiều sử dụng để đóng cắt điện cho phanh động cơ.
Về nguyên lý, đi ốt chỉnh lưu phanh thường nắn điện áp xoay chiều thành 1 chiều với hệ số
Uout = 0.45 x Uin
Tuy nhiên, các loại diode được sử dụng bên trong phải đáp ứng được các tiêu chuẩn về điện áp và dòng tải phù hợp để làm tăng tuổi thọ thiết bị. Bên cạnh đó cũng cần có một số mạch bảo vệ chống quá áp, gây cháy cuộn phanh.

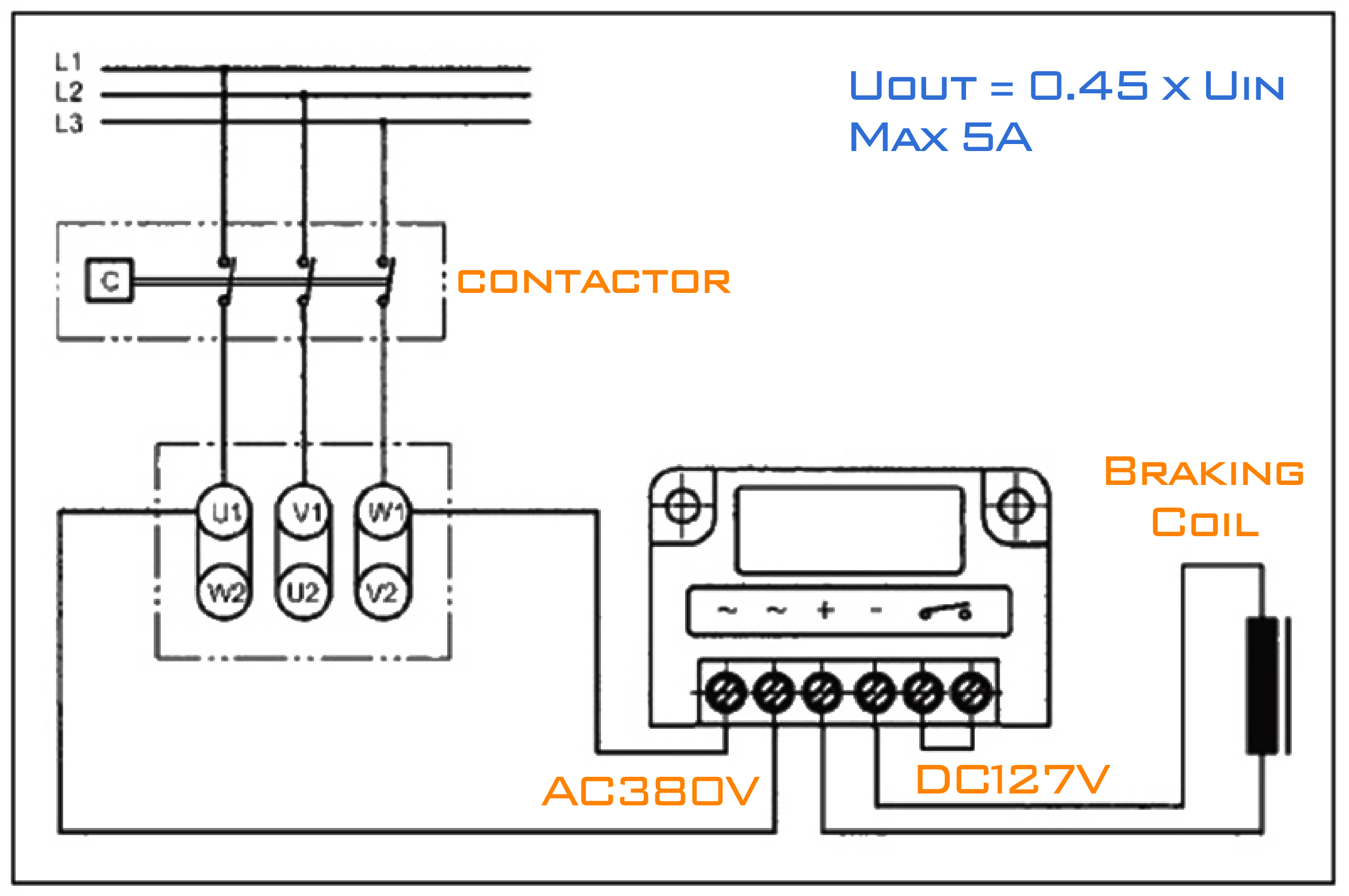

Sơ đồ đấu nối phanh AC 380V xuống DC 127V

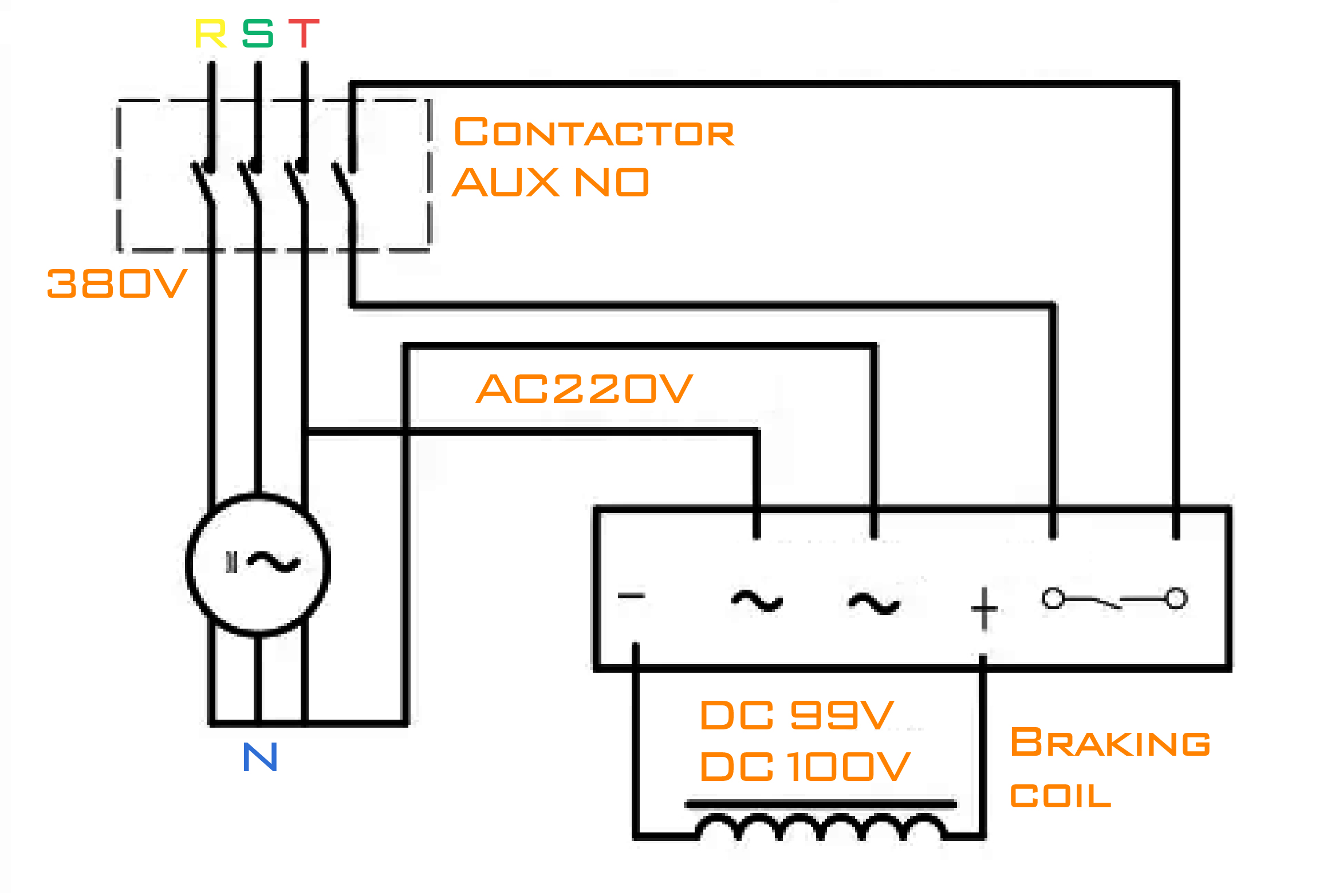

Sơ đồ đấu nối chỉnh lưu phanh AC 220V xuống DC 99~100V
