Cảm biến từ OMRON GLS-1 là bộ phát hiện đóng mở cửa gồm cảm biến GLS-S1 và nam châm GLS-M1, sử dụng công tắc Reed với tiếp điểm thường mở SPST-NO. Khoảng cách phát hiện 15 mm, phù hợp cho cửa máy, nắp che và cơ cấu chuyển động trong hệ thống tự động hóa công nghiệp. Thiết kế lắp đặt bằng vít, thuận tiện cho kỹ thuật viên bảo trì và thay thế vật tư.
Cảm biến từ OMRON GLS-1 là bộ cảm biến tiệm cận từ tính dùng để phát hiện trạng thái đóng mở cửa và vị trí của các cơ cấu có sử dụng nam châm. Sản phẩm gồm cảm biến GLS-S1 dạng cầu đấu và nam châm GLS-M1, hoạt động dựa trên công tắc Reed với tiếp điểm thường mở SPST-NO. Với khoảng cách phát hiện 15 mm, thiết kế lắp đặt bằng vít và nguyên lý hoạt động đơn giản, cảm biến từ OMRON GLS-1 phù hợp cho máy móc công nghiệp, cửa máy, nắp che và các hệ thống tự động hóa cần giám sát trạng thái cơ cấu.
OMRON GLS-1 là bộ cảm biến từ tính thuộc dòng Magnetic Proximity Sensor của thương hiệu OMRON, được thiết kế để phát hiện sự hiện diện của nam châm trong vùng cảm biến. Theo catalogue của nhà sản xuất, thiết bị sử dụng nam châm vĩnh cửu để tác động công tắc Reed, phù hợp với những ứng dụng cần xác định trạng thái đóng hoặc mở của cửa.

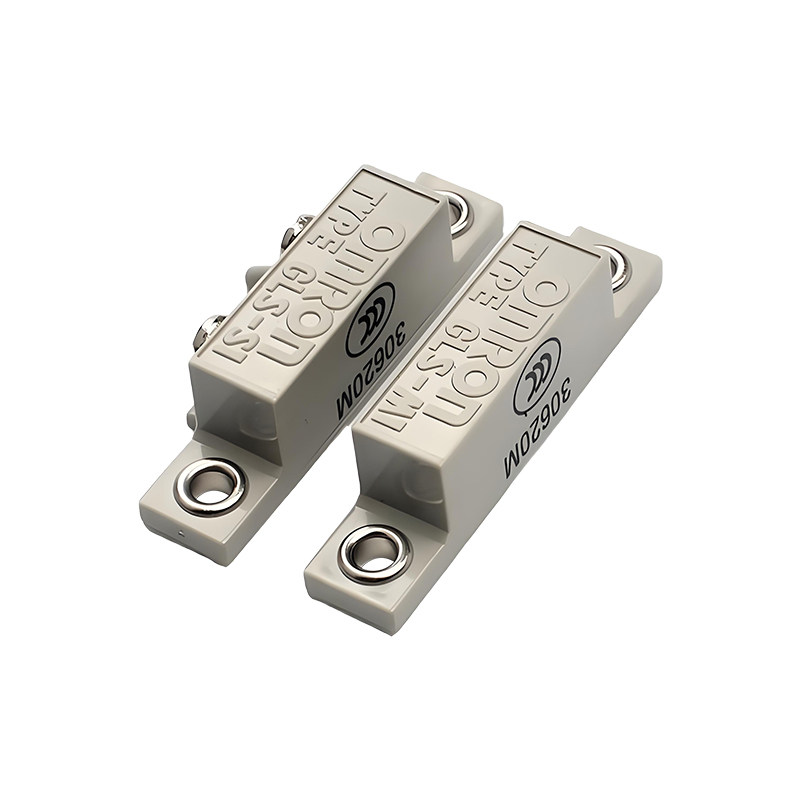

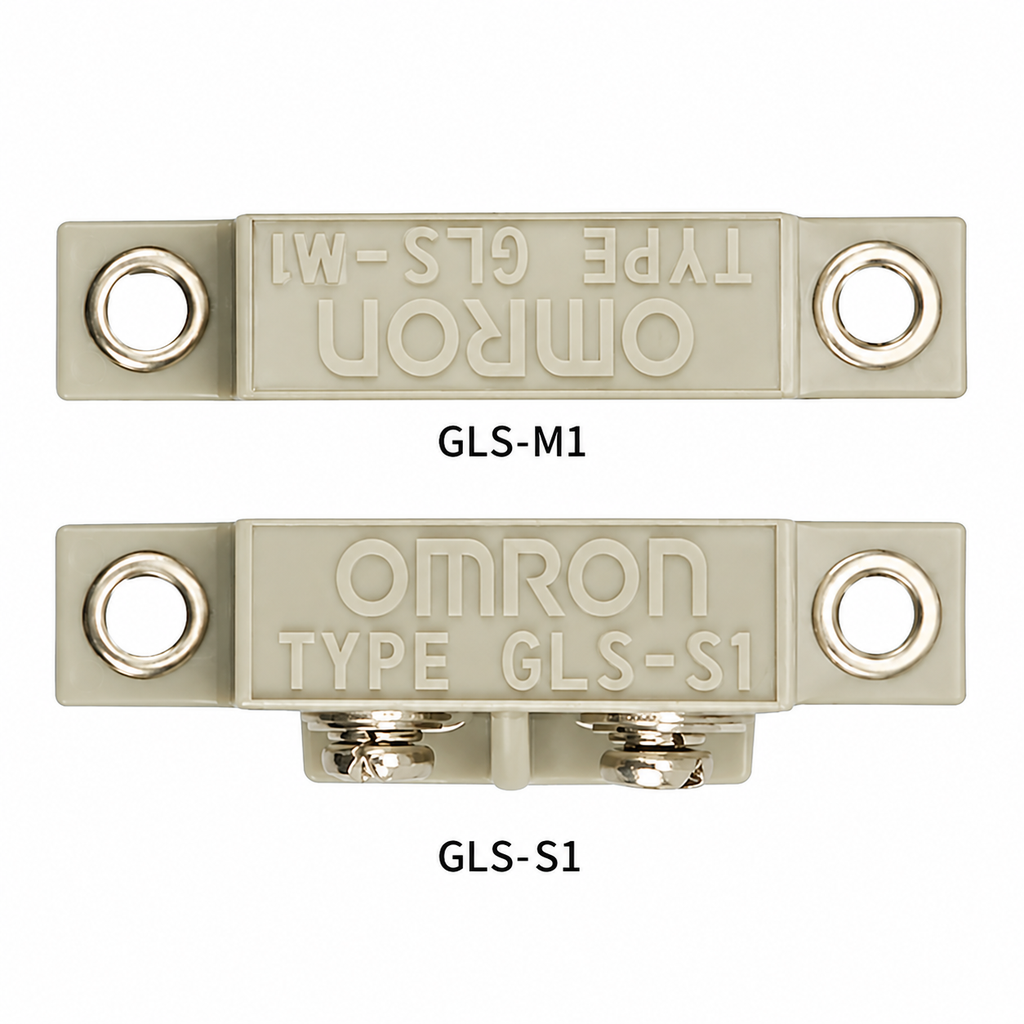

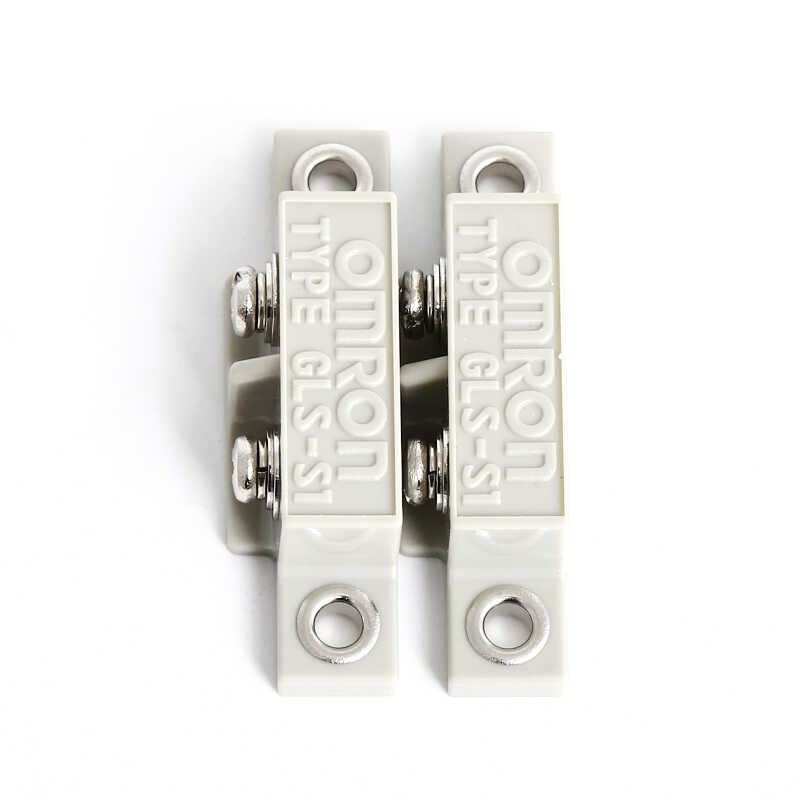

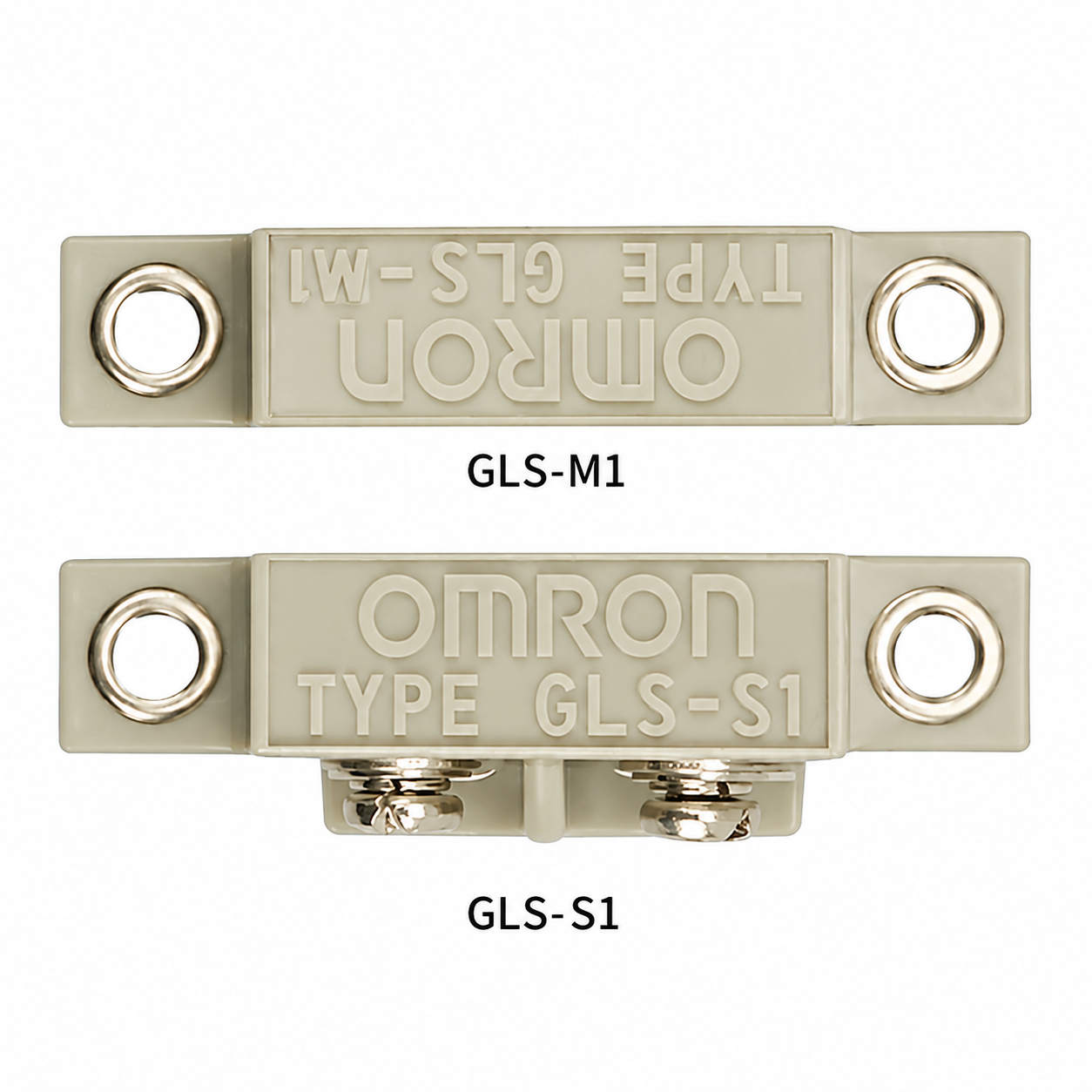

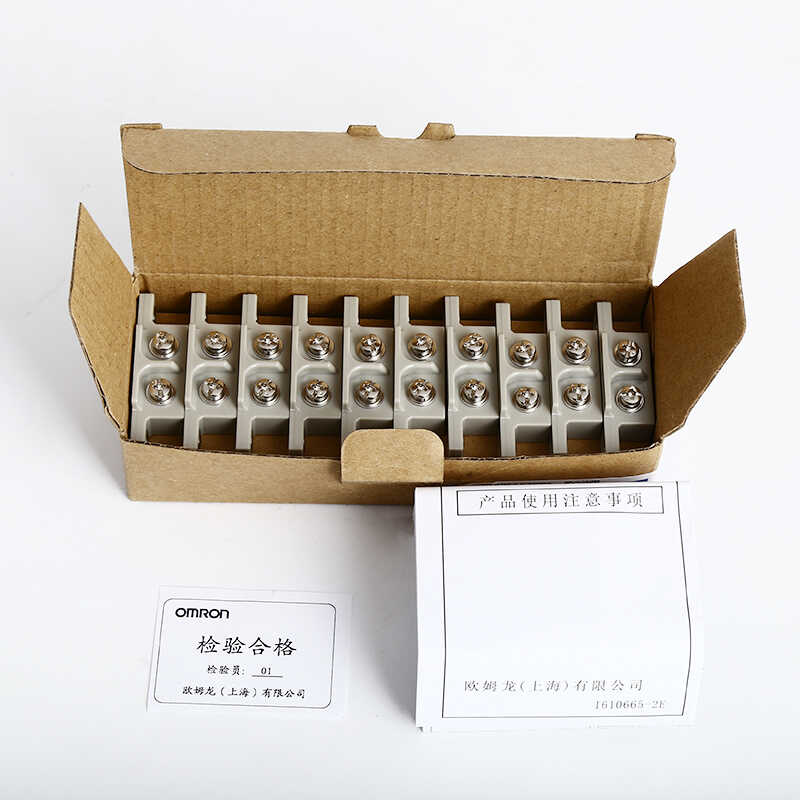

Bộ GLS-1 gồm hai thành phần chính là cảm biến GLS-S1 và nam châm GLS-M1. Cảm biến GLS-S1 sử dụng kiểu kết nối cầu đấu, cho phép đấu dây trực tiếp tại các đầu nối trên thân thiết bị. Nam châm GLS-M1 được lắp trên bộ phận chuyển động tương ứng để tạo tín hiệu đóng cắt khi tiến vào hoặc rời khỏi vùng tác động của cảm biến.
Điểm đáng chú ý của cảm biến từ OMRON GLS-1 là nguyên lý phát hiện không yêu cầu hai bộ phận phải va chạm cơ học trực tiếp. Đặc điểm này hữu ích đối với các vị trí cửa máy, nắp che hoặc cơ cấu chuyển động cần hạn chế tác động cơ học lên phần cảm biến. Khoảng cách phát hiện theo catalogue là 15 mm; khi thiết kế lắp đặt, cần kiểm tra điều kiện hoạt động thực tế và bố trí tương quan giữa cảm biến với nam châm.
Đối với kỹ thuật viên bảo trì, kỹ sư tự động hóa và bộ phận mua hàng vật tư nhà máy, việc xác định đúng mã GLS-1 giúp đặt hàng đầy đủ bộ cảm biến và nam châm tương thích. Nếu chỉ cần thay riêng một thành phần, cần kiểm tra cấu hình thiết bị hiện có trước khi lựa chọn GLS-S1 hoặc GLS-M1.
Bảng dưới đây tổng hợp các thông số kỹ thuật của dòng OMRON GLS theo catalogue CSM_GLS_DS_E_15_3. Bộ GLS-1 sử dụng cấu hình cảm biến cầu đấu GLS-S1 và nam châm GLS-M1. Các thông số của phiên bản đấu dây sẵn GLS-1L được trình bày để tiện đối chiếu khi lựa chọn sản phẩm thay thế.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | OMRON |
| Mã bộ sản phẩm | GLS-1 |
| Mã cảm biến | GLS-S1 |
| Mã nam châm | GLS-M1 |
| Loại cảm biến | Cảm biến tiệm cận từ tính, sử dụng công tắc Reed |
| Khoảng cách phát hiện | 15 mm theo catalogue |
| Mạch tiếp điểm | SPST-NO, tiếp điểm thường mở |
| Điện áp hoạt động tối đa | 100 VDC |
| Dòng điện đóng cắt tối đa | 0,1 A DC |
| Công suất đóng cắt tối đa | 10 W, áp dụng cho cả tiếp điểm đóng và mở theo catalogue |
| Khả năng chịu điện môi của tiếp điểm | 250 VDC trong 1 phút, dòng rò tối đa 1 mA |
| Tần số đáp ứng | Tối đa 20 Hz |
| Điện trở tiếp điểm tối đa | 150 mΩ đối với GLS-1 |
| Độ bền điện môi giữa đầu nối và vỏ | 1.000 VAC trong 1 phút |
| Tuổi thọ tiếp điểm | Tối thiểu 50.000.000 lần đóng cắt với tải điện trở 0,1 A tại 24 VDC |
| Nhiệt độ môi trường | Từ -20 đến 60°C, không đóng băng hoặc ngưng tụ |
| Độ ẩm môi trường | 35–85%, không ngưng tụ |
| Khả năng chịu rung | 10–55 Hz, biên độ kép 1,5 mm trong 2 giờ theo từng trục X, Y, Z |
| Khả năng chịu sốc | 300 m/s², 3 lần theo từng trục X, Y, Z |
| Cấp bảo vệ | IP40 đối với GLS-1 |
| Kiểu kết nối | Cầu đấu vít |
| Vật liệu | ABS theo catalogue |
| Kích thước tổng thể tham khảo | Dài 50 mm, rộng 14 mm theo bản vẽ kích thước |
| Lỗ lắp đặt | 2 lỗ đường kính 3,8 mm, dung sai +0,3/-0,2 mm |
| Khoảng cách tâm lỗ lắp | 40 ± 0,2 mm |
| Mô-men siết vít M3 của cầu đấu | Tối đa 0,59 N·m |
Lưu ý: Catalogue quy định không sử dụng nguồn AC cho mạch tiếp điểm của cảm biến. Điện áp, dòng điện và công suất đóng cắt phải nằm trong giới hạn cho phép. Cấp bảo vệ IP40 áp dụng cho bộ GLS-1 dạng cầu đấu; không tự động áp dụng thông số IP62 của phiên bản đấu dây sẵn GLS-1L cho GLS-1.
Để kiểm tra nguyên lý hoạt động, điều kiện lắp đặt và thông số trước khi đưa cảm biến từ OMRON GLS-1 vào hệ thống, kỹ thuật viên nên tham khảo catalogue chính thức của nhà sản xuất.

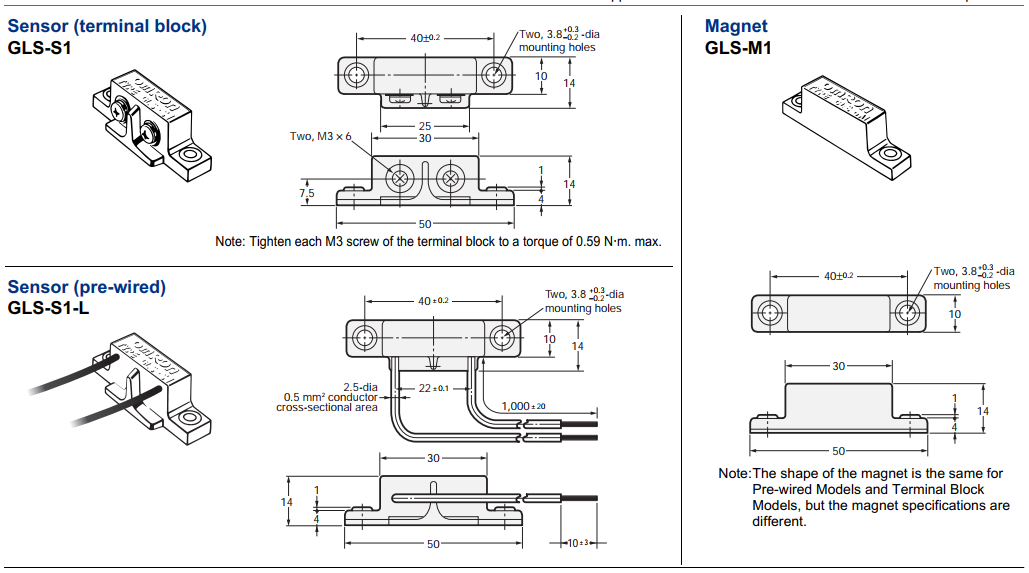

Bản vẽ kích thước giúp xác định vị trí lỗ bắt vít, khoảng cách tâm lỗ và không gian cần thiết khi lắp cảm biến từ OMRON GLS-1 lên khung máy hoặc cửa thiết bị. Theo catalogue, cảm biến GLS-S1 có chiều dài tổng thể khoảng 50 mm, chiều rộng 14 mm và khoảng cách tâm hai lỗ lắp là 40 ± 0,2 mm.
Hai lỗ lắp có đường kính 3,8 mm với dung sai +0,3/-0,2 mm. Phần cầu đấu sử dụng vít M3 × 6; mô-men siết mỗi vít không vượt quá 0,59 N·m. Khi thiết kế gá lắp, cần kiểm tra thêm chiều cao thực tế, vị trí đầu nối và khoảng không dành cho thao tác đấu dây.
Cảm biến OMRON GLS-S1 sử dụng tiếp điểm SPST-NO, nghĩa là tiếp điểm thường mở. Khi nam châm tiến vào vùng tác động thích hợp, công tắc Reed chuyển trạng thái và tạo tín hiệu đóng tiếp điểm. Khi nam châm rời khỏi vùng tác động, tiếp điểm trở về trạng thái mở theo nguyên lý hoạt động của thiết bị.
Đối với cấu hình GLS-1 dạng cầu đấu, dây dẫn được đấu vào hai đầu nối của cảm biến. Khi tích hợp với hệ thống điều khiển, cần lựa chọn mạch giám sát phù hợp với điện áp DC, dòng điện và công suất đóng cắt cho phép. Catalogue không cho phép sử dụng nguồn AC tại mạch tiếp điểm này.
Khuyến nghị khi đấu nối: Không đấu tải vượt quá 100 VDC, 0,1 A DC hoặc 10 W. Cần kiểm tra thông số đầu vào của bộ điều khiển, thiết bị giám sát và tải trước khi kết nối. Không sử dụng cảm biến này làm thiết bị bảo vệ an toàn con người nếu chưa có thiết kế hệ thống an toàn phù hợp.
Chức năng chính của cảm biến từ OMRON GLS-1 là phát hiện vị trí tương đối giữa cảm biến GLS-S1 và nam châm GLS-M1. Thay vì sử dụng lực tác động cơ học trực tiếp, thiết bị sử dụng từ trường để kích hoạt công tắc Reed bên trong cảm biến.
Phát hiện đóng mở cửa: Khi nam châm được gắn trên cửa và cảm biến được cố định trên khung, trạng thái tiếp điểm thay đổi theo vị trí tương đối giữa hai thành phần. Tín hiệu này có thể được đưa về mạch điều khiển để giám sát trạng thái cửa hoặc phục vụ trình tự vận hành của máy.
Phát hiện vị trí cơ cấu: Thiết bị có thể được sử dụng để xác định vị trí của các bộ phận chuyển động có gắn nam châm, miễn là khoảng cách, hướng tiếp cận và điều kiện lắp đặt phù hợp với đặc tính cảm biến.
Đầu ra tiếp điểm thường mở: Cấu hình SPST-NO thuận tiện khi thiết kế mạch phát hiện trạng thái đơn giản. Tuy nhiên, kỹ sư cần xác định trạng thái tiếp điểm tương ứng với từng vị trí cơ cấu trong ứng dụng thực tế, không mặc định rằng mọi trạng thái cửa mở hoặc đóng đều tương ứng với cùng một trạng thái điện.
Độ bền đóng cắt: Catalogue công bố tuổi thọ tối thiểu 50 triệu lần trong điều kiện thử nghiệm tải điện trở 0,1 A tại 24 VDC. Đây là dữ liệu theo điều kiện thử nghiệm của nhà sản xuất, không phải cam kết tuổi thọ giống nhau cho mọi loại tải hoặc môi trường vận hành.
Cần lưu ý rằng OMRON GLS-1 không được thiết kế hoặc đánh giá để bảo đảm an toàn cho con người trực tiếp hay gián tiếp. Nếu ứng dụng yêu cầu liên động an toàn cửa máy, bảo vệ người vận hành hoặc ngăn ngừa nguy hiểm, phải sử dụng thiết bị an toàn phù hợp và thiết kế hệ thống theo các yêu cầu liên quan.
Thiết kế gọn, dễ lắp đặt: Kích thước nhỏ cùng hai lỗ bắt vít giúp bố trí cảm biến trên khung máy hoặc các vị trí phù hợp mà không cần không gian lắp đặt lớn. Bản vẽ kích thước trong catalogue hỗ trợ kỹ thuật viên xác định vị trí gá lắp trước khi thi công.
Không cần tiếp xúc cơ học trực tiếp để phát hiện: Nguyên lý từ tính giúp giảm yêu cầu về sự va chạm giữa cảm biến và cơ cấu được phát hiện. Đây là lợi thế trong các ứng dụng giám sát cửa hoặc vị trí chuyển động khi bố trí cơ khí đúng cách.
Đầu ra đơn giản: Tiếp điểm SPST-NO dễ tích hợp vào mạch giám sát phù hợp, với điều kiện điện áp, dòng điện và công suất không vượt quá giới hạn được công bố.
Thuận tiện cho quản lý vật tư: Việc phân biệt mã bộ GLS-1 với mã thành phần GLS-S1 và GLS-M1 giúp bộ phận mua hàng đặt đúng cấu hình. Khi cần thay riêng cảm biến hoặc nam châm, cần xác nhận phiên bản đang sử dụng và tính tương thích trước khi đặt hàng.
Lựa chọn theo đúng điều kiện ứng dụng: So với các loại công tắc hành trình cơ khí hoặc cảm biến từ của thương hiệu khác, GLS-1 có lợi thế về nguyên lý phát hiện không tiếp xúc trực tiếp và cấu hình tiếp điểm đơn giản. Tuy nhiên, không thể khẳng định sản phẩm vượt trội trong mọi trường hợp. Việc lựa chọn cần dựa trên khoảng cách phát hiện, loại đầu ra, cấp bảo vệ, điều kiện môi trường, tải điện và yêu cầu an toàn của hệ thống.
Đối với môi trường có bụi, nước hoặc độ ẩm cao, cần đặc biệt chú ý cấp bảo vệ IP40 của phiên bản GLS-1 dạng cầu đấu. Nếu ứng dụng yêu cầu mức bảo vệ cao hơn, hãy đánh giá phiên bản phù hợp thay vì sử dụng GLS-1 vượt quá điều kiện được công bố.
Cảm biến từ OMRON GLS-1 là lựa chọn phù hợp cho các ứng dụng phát hiện đóng mở cửa và vị trí cơ cấu có sử dụng nam châm, với cấu hình gồm cảm biến cầu đấu GLS-S1 và nam châm GLS-M1. Sản phẩm có khoảng cách phát hiện 15 mm, tiếp điểm thường mở SPST-NO và thiết kế lắp đặt bằng vít, hỗ trợ công tác tích hợp và bảo trì thiết bị công nghiệp.
Khi mua hàng, hãy cung cấp chính xác mã GLS-1 hoặc mã thành phần cần thay thế để được kiểm tra cấu hình. Nếu hệ thống hiện tại sử dụng phiên bản đấu dây sẵn GLS-1L, cần xác nhận riêng vì thông số cấp bảo vệ và cấu hình nam châm có sự khác biệt so với GLS-1.
Liên hệ ngay để nhận báo giá cảm biến từ OMRON GLS-1, kiểm tra tình trạng hàng và được tư vấn kỹ thuật miễn phí. Đội ngũ tư vấn có thể hỗ trợ đối chiếu mã sản phẩm, thông số catalogue và nhu cầu sử dụng thực tế để lựa chọn đúng thiết bị cho nhà máy.
