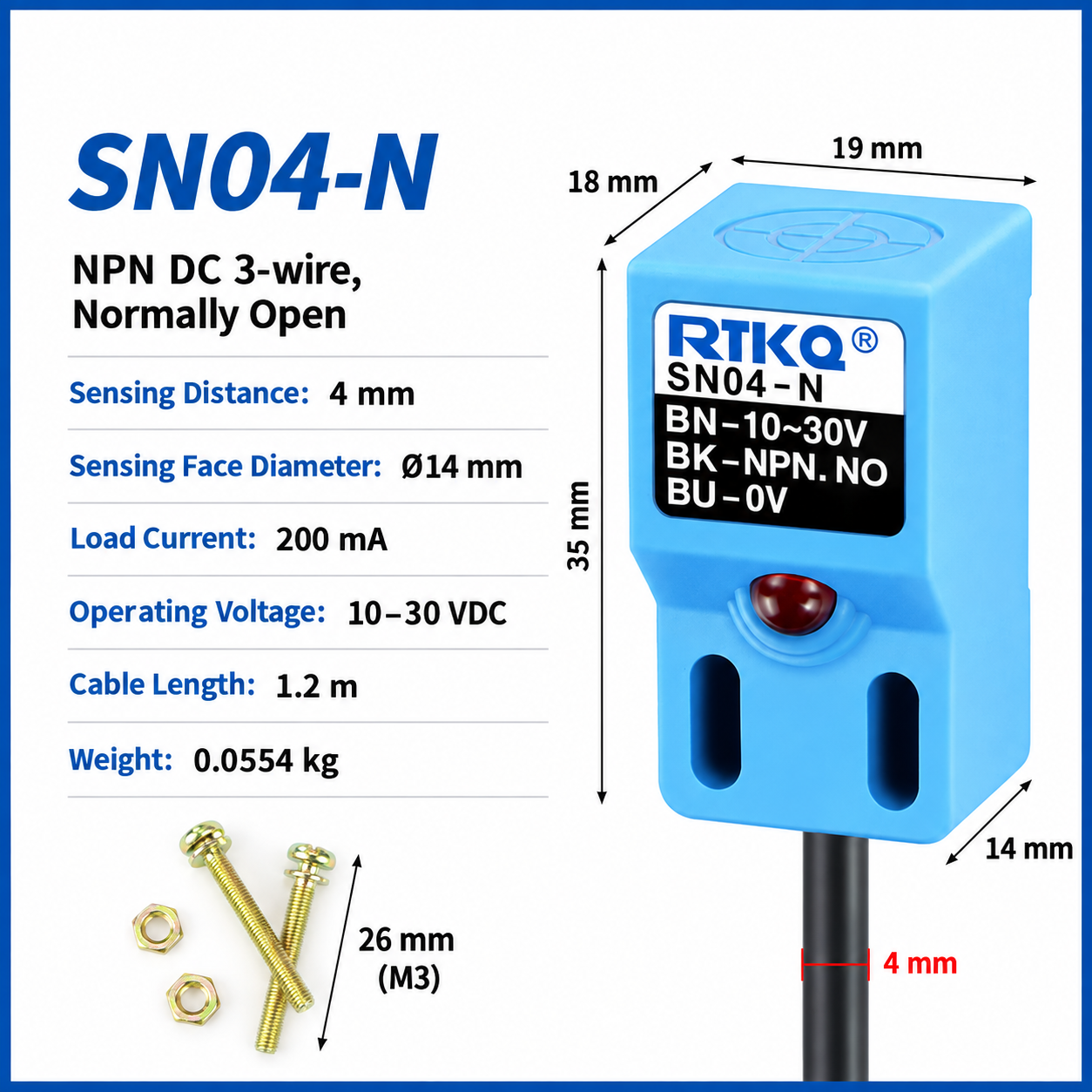

Cảm biến tiệm cận SN04-N là cảm biến phát hiện kim loại không tiếp xúc, sử dụng ngõ ra NPN thường mở (NO), khoảng cách phát hiện danh định 4 mm. Sản phẩm có thân vuông nhỏ gọn, dây kết nối dài 1,2 m và đèn LED chỉ thị trạng thái, phù hợp cho các ứng dụng nhận biết vị trí, phát hiện chi tiết kim loại và kết nối với hệ thống điều khiển tự động hóa tương thích.
Cảm biến tiệm cận SN04-N là cảm biến phát hiện vật thể kim loại không tiếp xúc, sử dụng ngõ ra NPN thường mở (NO). Với khoảng cách phát hiện danh định 4 mm, thiết kế thân vuông nhỏ gọn và hai lỗ bắt vít, SN04-N phù hợp cho các ứng dụng nhận biết vị trí, xác định điểm dừng và phát hiện chi tiết kim loại trong hệ thống tự động hóa.
| Mã sản phẩm | SN04-N |
|---|---|
| Loại cảm biến | Cảm biến tiệm cận phát hiện kim loại |
| Ngõ ra | NPN, thường mở (NO), loại DC 3 dây |
| Khoảng cách phát hiện | 4 mm danh định |
| Tần số đáp ứng | 500 Hz theo bảng thông số được cung cấp |
| Điện áp hoạt động | Cần xác nhận phiên bản: tài liệu được cung cấp ghi 6–36 VDC, trong khi ảnh sản phẩm ghi 10–30 VDC |
| Dòng tải tối đa | Cần xác nhận phiên bản: bảng thông số ghi 300 mA, ảnh sản phẩm ghi 200 mA |
| Nhiệt độ làm việc | -25°C đến +70°C theo bảng thông số được cung cấp |
| Cấp bảo vệ | IP67 theo bảng thông số được cung cấp |
| Vật liệu thân | Nhựa |
| Chiều dài dây | 1,2 m |
| Kích thước tham khảo | Khoảng 18 × 18 × 36 mm; đối chiếu bản vẽ kích thước của lô hàng trước khi thiết kế gá lắp |
Lưu ý kỹ thuật: các thông số điện áp và dòng tải của SN04-N có thể khác nhau giữa các nhà cung cấp hoặc phiên bản. Vui lòng xác nhận nhãn trên sản phẩm và tài liệu đúng lô hàng trước khi đấu nối hoặc đưa vào hồ sơ nghiệm thu.
SN04-N thuộc nhóm cảm biến tiệm cận cảm ứng, thường dùng để phát hiện vật thể kim loại ở gần mặt cảm biến. Khi mục tiêu đi vào vùng phát hiện, trạng thái ngõ ra chuyển đổi theo chức năng NPN thường mở. Bộ điều khiển hoặc mạch nhận tín hiệu có thể sử dụng sự thay đổi này để xác định vị trí, đếm sản phẩm hoặc điều khiển một bước trong chu trình máy.
Khoảng cách 4 mm là giá trị danh định, không nên hiểu rằng mọi loại kim loại đều được phát hiện ở cùng một khoảng cách tuyệt đối. Kích thước và thành phần vật liệu của mục tiêu, hướng tiếp cận, khoảng cách lắp đặt và môi trường nhiễu đều có thể ảnh hưởng đến kết quả. Khi thiết kế máy, nên thử nghiệm với đúng chi tiết cần phát hiện và chừa biên an toàn phù hợp.

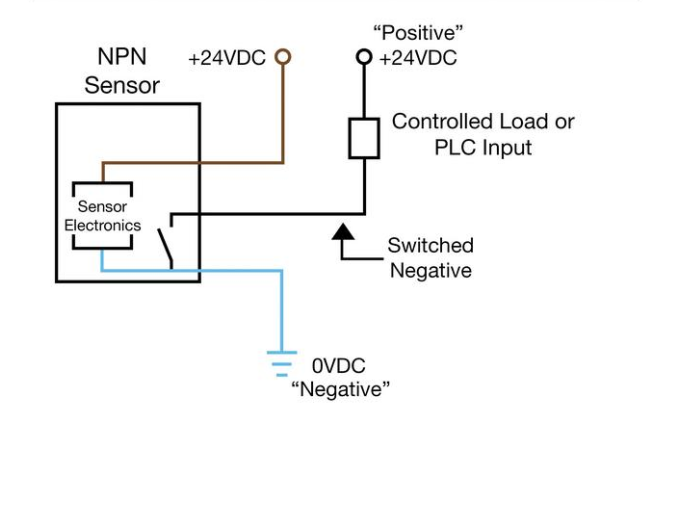

Với cảm biến DC 3 dây cùng cấu hình phổ biến, màu dây thường gặp là nâu cho nguồn dương, xanh dương cho 0 V và đen cho tín hiệu ngõ ra. Tuy nhiên, cần kiểm tra nhãn hoặc tài liệu đi kèm của sản phẩm thực tế trước khi cấp nguồn. Không đấu dây chỉ dựa trên màu dây nếu chưa xác minh sơ đồ chân.

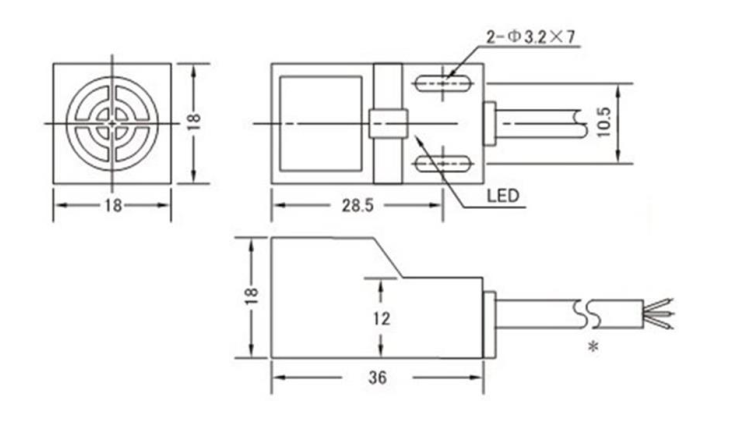

Thân cảm biến có mặt trước khoảng 18 × 18 mm và hai lỗ bắt vít theo bản vẽ cung cấp. Khi thiết kế gá, cần căn chỉnh mặt phát hiện hướng về vùng mục tiêu, cố định cảm biến chắc chắn và tránh để thân cảm biến hoặc dây dẫn chịu lực kéo liên tục. Nên kiểm tra khoảng hở với các chi tiết kim loại xung quanh để hạn chế phát hiện ngoài ý muốn.
Không nên đặt cảm biến sát các chi tiết kim loại không phải mục tiêu nếu chúng có thể nằm trong vùng phát hiện. Sau khi lắp đặt, chạy thử ở tốc độ vận hành thực tế để xác nhận cảm biến phản hồi ổn định và không bỏ sót tín hiệu.
Việc lựa chọn cuối cùng cần dựa trên vật liệu mục tiêu, khoảng cách phát hiện, tốc độ máy, kiểu ngõ vào bộ điều khiển và điều kiện môi trường tại vị trí lắp đặt.
Trước khi đặt hàng, kỹ thuật viên hoặc bộ phận mua hàng nên kiểm tra các điểm sau:
Nếu cần lựa chọn cảm biến tiệm cận SN04-N cho máy móc hoặc hệ thống tự động hóa, hãy chuẩn bị thông tin về điện áp nguồn, loại đầu vào PLC, vật liệu mục tiêu, khoảng cách lắp đặt và môi trường vận hành. TUDONGHOAAZ có thể dựa trên các thông tin này để hỗ trợ kiểm tra tính tương thích và báo giá theo nhu cầu.
Liên hệ TUDONGHOAAZ để được tư vấn kỹ thuật và báo giá cảm biến tiệm cận SN04-N. Vui lòng xác nhận thông số điện áp và dòng tải của đúng phiên bản trước khi đưa vào thiết kế hoặc đặt hàng số lượng lớn.
