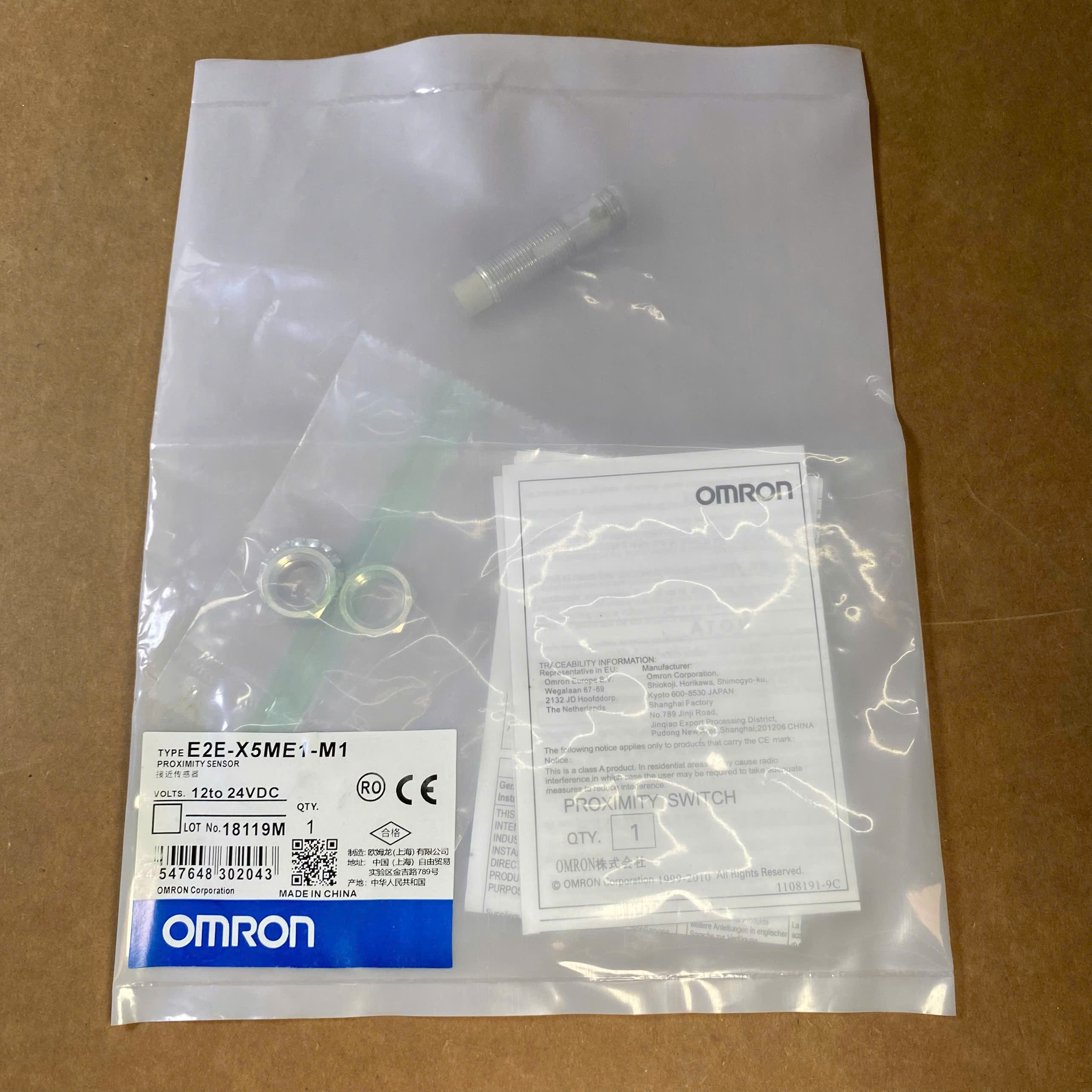

Cảm biến tiệm cận Omron E2E-X5ME1-M1 NPN NO, khoảng cách phát hiện 5mm
Cảm biến tiệm cận Omron E2E-X5ME1-M1 là cảm biến cảm ứng điện từ dùng để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Sản phẩm có khoảng cách phát hiện danh định 5mm, ngõ ra NPN thường mở NO, nguồn cấp 12–24VDC và thân trụ ren M12. Thiết kế không che chắn, kết nối bằng giắc M12 giúp thiết bị phù hợp với các ứng dụng kiểm tra vị trí, phát hiện chi tiết kim loại, đếm sản phẩm và điều khiển tự động trong nhà máy.
Giới thiệu chung
Omron là thương hiệu thiết bị tự động hóa công nghiệp với nhiều dòng cảm biến phục vụ việc phát hiện, giám sát và điều khiển máy móc. Cảm biến tiệm cận Omron E2E-X5ME1-M1 thuộc dòng E2E, sử dụng nguyên lý cảm ứng điện từ để nhận biết sự xuất hiện của vật thể kim loại trong vùng phát hiện.
Model E2E-X5ME1-M1 có khoảng cách phát hiện danh định 5mm, thân trụ đường kính M12 và ngõ ra NPN thường mở NO. Đây là phiên bản không che chắn (unshielded), vì vậy cần bố trí vị trí lắp đặt và khoảng cách với các bề mặt kim loại xung quanh theo hướng dẫn của nhà sản xuất.
Sản phẩm sử dụng nguồn cấp 12–24VDC theo nhãn. Kết nối bằng giắc M12 cho phép tháo lắp cảm biến thuận tiện khi bảo trì hoặc thay thế, đồng thời giúp lựa chọn chiều dài cáp phù hợp với bố trí thực tế của máy. Cần kiểm tra đầu nối tương thích và sơ đồ chân trước khi đấu nối.
Với thiết kế nhỏ gọn, cảm biến có thể được lắp trên giá đỡ máy, cụm gá hoặc các vị trí kiểm tra trên dây chuyền. Khi đối tượng kim loại tiến vào vùng tác động, ngõ ra chuyển trạng thái và cung cấp tín hiệu cho PLC hoặc bộ điều khiển tương thích.
Thông số kỹ thuật
Bảng dưới đây tổng hợp thông tin từ nhãn sản phẩm, bản vẽ kích thước và catalogue dòng Omron E2E. Các thông số điện cần được đối chiếu với tài liệu kỹ thuật của đúng phiên bản trước khi thiết kế hệ thống.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Omron |
| Model | E2E-X5ME1-M1 |
| Dòng sản phẩm | E2E |
| Nguyên lý phát hiện | Cảm ứng điện từ |
| Khoảng cách phát hiện danh định | 5mm |
| Kiểu thân | Trụ ren M12 × 1 |
| Kiểu lắp đặt | Không che chắn (unshielded) |
| Kiểu ngõ ra | NPN, DC 3 dây |
| Chế độ ngõ ra | NO – thường mở |
| Nguồn cấp | 12–24VDC theo nhãn sản phẩm |
| Dòng tải ngõ ra tối đa | 200mA theo catalogue dòng E2E tương ứng |
| Dòng tiêu thụ tối đa | 13mA theo catalogue dòng E2E tương ứng |
| Tần số đáp ứng | 400Hz theo thông số tham chiếu của phiên bản E2E-X5M |
| Đèn báo trạng thái | LED hoạt động |
| Cấp bảo vệ | IP67 theo catalogue dòng E2E |
| Đường kính thân | 12mm |
| Kích thước qua hai mặt phẳng đai ốc | 17mm |
| Đường kính lớn nhất tại phần đai ốc | Khoảng 21mm |
| Chiều dài tổng thể | 48mm theo bản vẽ cung cấp |
| Kiểu kết nối | Giắc M12 |
Lưu ý: Dòng Omron E2E DC 3 dây trong catalogue được ghi chú ngừng sản xuất từ cuối tháng 3/2022. Cần kiểm tra tình trạng cung ứng và tài liệu kỹ thuật phù hợp với mã hàng thực tế. Các thông số tham chiếu của dòng không thay thế datasheet riêng của model.
Tải tài liệu kỹ thuật
Catalogue Omron E2E cung cấp thông tin về khoảng cách phát hiện, quy ước mã sản phẩm, sơ đồ đấu nối, đặc tính ngõ ra và kích thước lắp đặt. Tài liệu giúp kỹ thuật viên lựa chọn đầu nối phù hợp, xác định chân tín hiệu và kiểm tra khả năng tương thích với PLC.
Tải catalogue cảm biến tiệm cận Omron E2E (PDF)

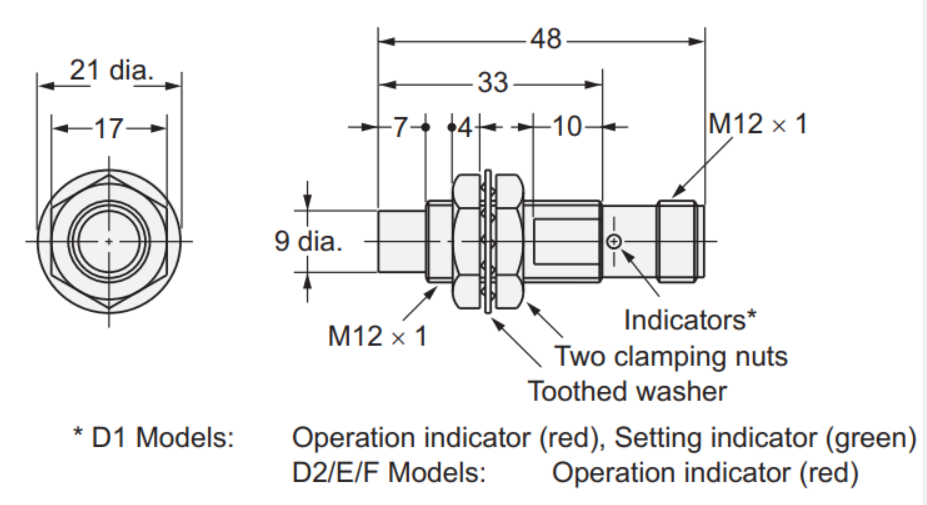

Bản vẽ kích thước
Bản vẽ kỹ thuật thể hiện thân cảm biến dạng trụ ren M12 × 1, chiều dài tổng thể 48mm và kích thước qua hai mặt phẳng đai ốc 17mm. Đường kính lớn nhất tại phần đai ốc khoảng 21mm. Phần kết nối được thể hiện bằng ren M12 × 1.
Các kích thước này hỗ trợ xác định không gian lắp đặt, lựa chọn giá đỡ và bố trí vị trí phát hiện. Do đây là phiên bản không che chắn, cần kiểm tra hướng lắp và khoảng cách đến các bề mặt kim loại lân cận theo catalogue để hạn chế ảnh hưởng đến hoạt động của cảm biến.

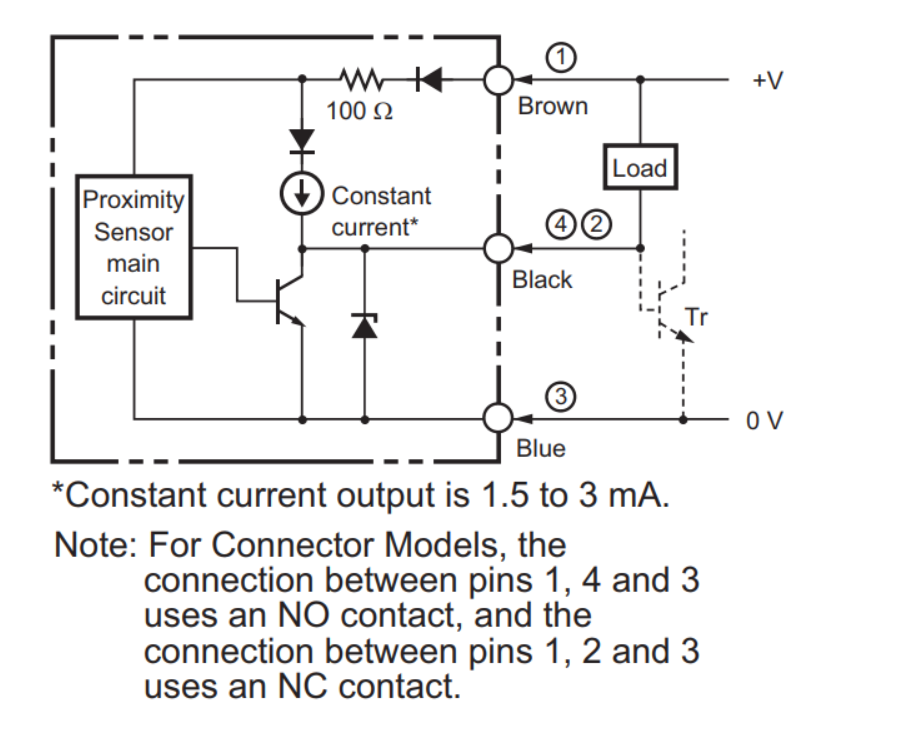

Sơ đồ đấu nối
Cảm biến Omron E2E-X5ME1-M1 thuộc nhóm DC 3 dây, ngõ ra NPN thường mở NO. Theo sơ đồ đấu nối của dòng sản phẩm, các chân kết nối có chức năng như sau:
| Chân giắc | Chức năng | Cách đấu nối |
|---|---|---|
| Pin 1 | Nguồn dương +V | Đấu vào cực dương nguồn DC |
| Pin 3 | 0V | Đấu vào cực âm nguồn DC |
| Pin 4 | Ngõ ra điều khiển NPN – NO | Đấu vào ngõ vào PLC tương thích NPN |
| Pin 2 | Vị trí ngõ ra NC theo sơ đồ phiên bản đầu nối | Không dùng thay pin 4 khi cần tín hiệu NO |
Với ngõ ra NPN thường mở, khi cảm biến phát hiện vật thể, transistor đầu ra dẫn và kéo tín hiệu về 0V. Khi chưa phát hiện vật thể, ngõ ra ở trạng thái không dẫn theo nguyên lý NO. Trạng thái logic được PLC nhận còn phụ thuộc cách đấu nối và cấu hình ngõ vào.
Trước khi cấp nguồn, cần kiểm tra sơ đồ chân của cảm biến và đầu nối M12 tương ứng. Không đấu theo màu dây của cáp bất kỳ nếu chưa xác minh quy ước chân. Cần bảo đảm ngõ vào PLC tương thích với NPN và không vượt giới hạn dòng tải cho phép.
Chức năng
Phát hiện vật thể kim loại không tiếp xúc: Cảm biến tạo trường điện từ tại mặt phát hiện. Khi vật thể kim loại đi vào vùng tác động, mạch điện tử nhận biết sự thay đổi và chuyển trạng thái ngõ ra.
Khoảng cách phát hiện 5mm: Phù hợp với các ứng dụng cần nhận biết vật thể ở cự ly gần. Khoảng cách thực tế phụ thuộc vật liệu, kích thước mục tiêu và điều kiện lắp đặt; không nên mặc định mọi kim loại đều có cùng khoảng cách phát hiện.
Ngõ ra NPN thường mở: Cung cấp tín hiệu chuyển mạch cho PLC, bộ đếm hoặc bộ điều khiển máy. Ngõ ra NO phù hợp với hệ thống cần tín hiệu khi vật thể xuất hiện trong vùng phát hiện.
Kết nối giắc M12: Hỗ trợ tháo lắp cảm biến và lựa chọn cáp có chiều dài phù hợp. Khi đặt mua đầu nối, cần kiểm tra số chân, kiểu mã hóa và cấu hình tương thích với thiết bị.
Thiết kế không che chắn: Cho phép bố trí cảm biến theo các yêu cầu lắp đặt tương ứng, nhưng cần đặc biệt chú ý khoảng cách đến kim loại xung quanh và cách bố trí các cảm biến gần nhau.
Ứng dụng nổi bật
- Hệ thống PLC: Cung cấp tín hiệu phát hiện vị trí cho chương trình điều khiển.
- Băng tải: Nhận biết chi tiết kim loại đi qua điểm kiểm tra hoặc trạm làm việc.
- Máy lắp ráp: Xác nhận sự hiện diện của linh kiện và trạng thái cơ cấu chuyển động.
- Máy đóng gói: Phát hiện vị trí bộ phận kim loại để phối hợp chu trình vận hành.
- Máy gia công cơ khí: Theo dõi vị trí của chi tiết hoặc cơ cấu máy.
- Hệ thống đếm sản phẩm: Tạo tín hiệu cho bộ đếm khi vật thể kim loại đi vào vùng phát hiện.
- Thiết bị kiểm tra tự động: Hỗ trợ xác nhận sự có mặt của chi tiết trong dây chuyền sản xuất.
Ưu điểm của Omron E2E-X5ME1-M1
Thân trụ M12 nhỏ gọn: Phù hợp với các vị trí lắp đặt hạn chế không gian, đồng thời thuận tiện cho việc căn chỉnh khoảng cách phát hiện.
Phát hiện không tiếp xúc: Giảm phụ thuộc vào tiếp điểm cơ khí, hạn chế mài mòn do va chạm trong các ứng dụng phù hợp.
Tín hiệu NPN NO: Phù hợp với hệ thống điều khiển có ngõ vào tương thích, giúp tích hợp vào mạch điều khiển và chương trình PLC.
Kết nối tháo lắp thuận tiện: Giắc M12 giúp thay thế cảm biến và quản lý đường dây thuận tiện khi sử dụng cáp tương thích.
Dễ đối chiếu khi bảo trì: Mã model, bản vẽ kích thước và sơ đồ chân hỗ trợ kiểm tra thông số trước khi thay thế thiết bị.
Lưu ý khi lựa chọn và sử dụng
- Kiểm tra đúng mã E2E-X5ME1-M1, tránh nhầm với E2E-X5E1-M1-Z hoặc các phiên bản PNP, NC.
- Sử dụng nguồn DC đúng dải điện áp theo nhãn sản phẩm.
- Đảm bảo PLC hoặc bộ điều khiển có ngõ vào tương thích NPN.
- Chọn đầu nối M12 phù hợp với sơ đồ chân và cấu hình cảm biến.
- Tuân thủ yêu cầu lắp đặt dành cho phiên bản không che chắn.
- Kiểm tra tình trạng cung ứng và tài liệu kỹ thuật của đúng model trước khi đặt hàng.
Kết luận / Mua hàng
Cảm biến tiệm cận Omron E2E-X5ME1-M1 là lựa chọn cho các ứng dụng phát hiện kim loại ở khoảng cách danh định 5mm, sử dụng nguồn 12–24VDC và ngõ ra NPN thường mở NO. Thiết kế trụ ren M12 cùng kết nối giắc M12 phù hợp cho các hệ thống máy móc và dây chuyền tự động hóa có yêu cầu tương thích với thông số này.
Liên hệ để được tư vấn kỹ thuật, kiểm tra khả năng tương thích với PLC hoặc hệ thống hiện có và nhận báo giá cảm biến tiệm cận Omron E2E-X5ME1-M1 trước khi đặt hàng.
