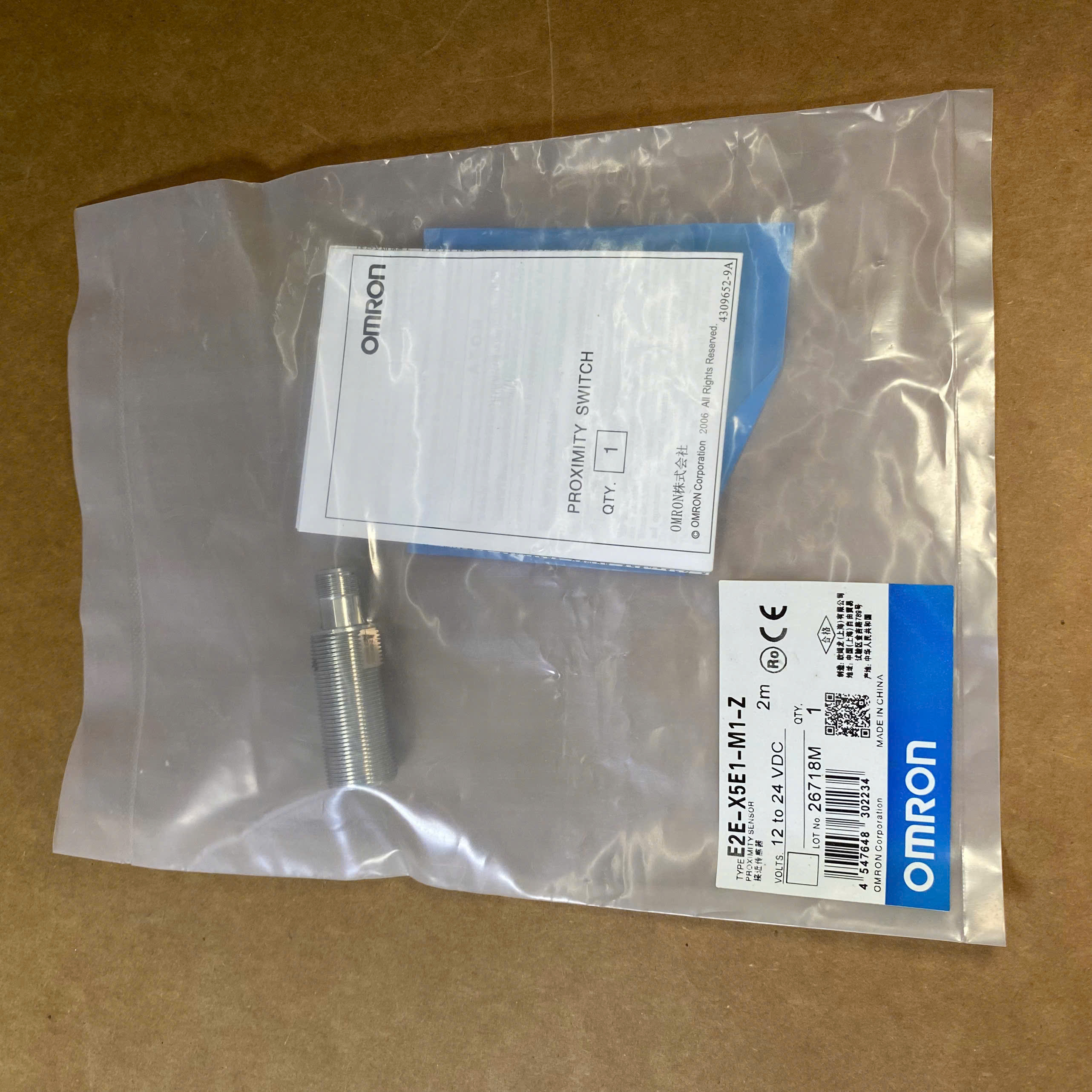

Cảm biến tiệm cận Omron E2E-X5E1-M1-Z NPN NO, khoảng cách phát hiện 5mm
Cảm biến tiệm cận Omron E2E-X5E1-M1-Z là thiết bị cảm ứng điện từ dùng để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Sản phẩm thuộc dòng Omron E2E, có khoảng cách phát hiện danh định 5mm, nguồn cấp 12–24VDC và ngõ ra NPN thường mở NO. Với thân trụ ren M18, cảm biến phù hợp cho các ứng dụng kiểm tra vị trí, phát hiện chi tiết kim loại, đếm sản phẩm và điều khiển tự động trong dây chuyền công nghiệp.
Giới thiệu cảm biến tiệm cận Omron E2E-X5E1-M1-Z
Omron E2E-X5E1-M1-Z là cảm biến tiệm cận cảm ứng điện từ thuộc nhóm cảm biến DC 3 dây. Thiết bị sử dụng nguyên lý cảm ứng điện từ để phát hiện kim loại trong vùng tác động và chuyển trạng thái ngõ ra, giúp hệ thống điều khiển nhận biết sự xuất hiện hoặc vị trí của đối tượng.
Với khoảng cách phát hiện danh định 5mm, model này phù hợp với những ứng dụng cần phát hiện kim loại ở khoảng cách gần. Thân cảm biến dạng trụ ren M18 × 1 giúp thuận tiện khi lắp đặt trên giá đỡ máy, cụm gá hoặc tấm lắp có lỗ ren tương ứng.
Ngõ ra NPN thường mở NO cho phép cảm biến kết nối với ngõ vào PLC hoặc bộ điều khiển tương thích. Khi phát hiện vật thể trong điều kiện hoạt động quy định, transistor đầu ra dẫn và kéo tín hiệu về 0V, tạo tín hiệu chuyển mạch cho hệ thống.
Thiết bị sử dụng nguồn 12–24VDC theo nhãn sản phẩm. Khi lựa chọn hoặc thay thế cảm biến, cần đối chiếu đầy đủ mã model, kiểu kết nối, sơ đồ chân và yêu cầu ngõ vào của thiết bị điều khiển.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Omron |
| Model | E2E-X5E1-M1-Z |
| Dòng sản phẩm | E2E – Standard Proximity Sensor |
| Nguyên lý phát hiện | Cảm ứng điện từ |
| Khoảng cách phát hiện danh định | 5mm |
| Kiểu ngõ ra | NPN, DC 3 dây |
| Chế độ ngõ ra | NO – thường mở |
| Nguồn cấp | 12–24VDC |
| Dòng tải ngõ ra tối đa | 200mA theo thông số dòng E2E DC 3 dây |
| Dòng tiêu thụ tối đa | 13mA theo thông số dòng E2E DC 3 dây |
| Tần số đáp ứng tham chiếu | 400Hz đối với dòng E2E-X5E dạng M18 có che chắn |
| Đèn báo hoạt động | LED đỏ |
| Kiểu thân | Trụ ren M18 × 1 |
| Kích thước qua hai mặt phẳng đai ốc | 24mm |
| Đường kính lớn nhất tại phần đai ốc | Khoảng 29mm |
| Chiều dài tổng thể theo bản vẽ | 53mm |
| Chiều dài dây ghi trên nhãn | 2m – cần xác nhận cấu hình kết nối thực tế |
Lưu ý: Các thông số dòng tải, dòng tiêu thụ, tần số đáp ứng và đèn báo được tham chiếu từ catalogue dòng E2E DC 3 dây. Cần xác minh datasheet của đúng mã E2E-X5E1-M1-Z trước khi công bố toàn bộ thông số như thông số riêng đã xác nhận của model.
Tài liệu kỹ thuật và catalogue
Catalogue Omron E2E cung cấp thông tin về quy ước mã sản phẩm, đặc tính điện, khoảng cách phát hiện, sơ đồ đấu nối và kích thước lắp đặt. Kỹ thuật viên nên sử dụng tài liệu này để kiểm tra khả năng tương thích trước khi thay thế cảm biến trong hệ thống đang vận hành.
Xem catalogue cảm biến tiệm cận Omron E2E (PDF)

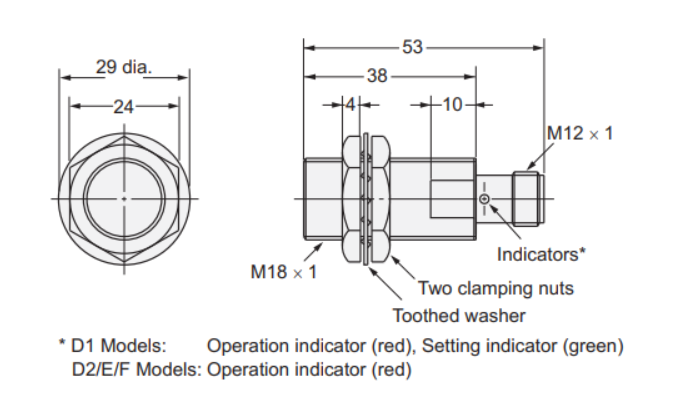

Bản vẽ kích thước cảm biến Omron E2E-X5E1-M1-Z
Theo bản vẽ được cung cấp, cảm biến có thân ren M18 × 1, chiều dài tổng thể 53mm, kích thước qua hai mặt phẳng đai ốc 24mm và đường kính lớn nhất tại phần đai ốc khoảng 29mm. Phần đầu kết nối trên bản vẽ có ren M12 × 1.
Các kích thước này giúp kỹ thuật viên xác định không gian lắp đặt, chọn lỗ gá và bố trí vị trí cảm biến trên máy. Trước khi gia công hoặc thay thế, cần đối chiếu bản vẽ với cấu hình sản phẩm thực tế.

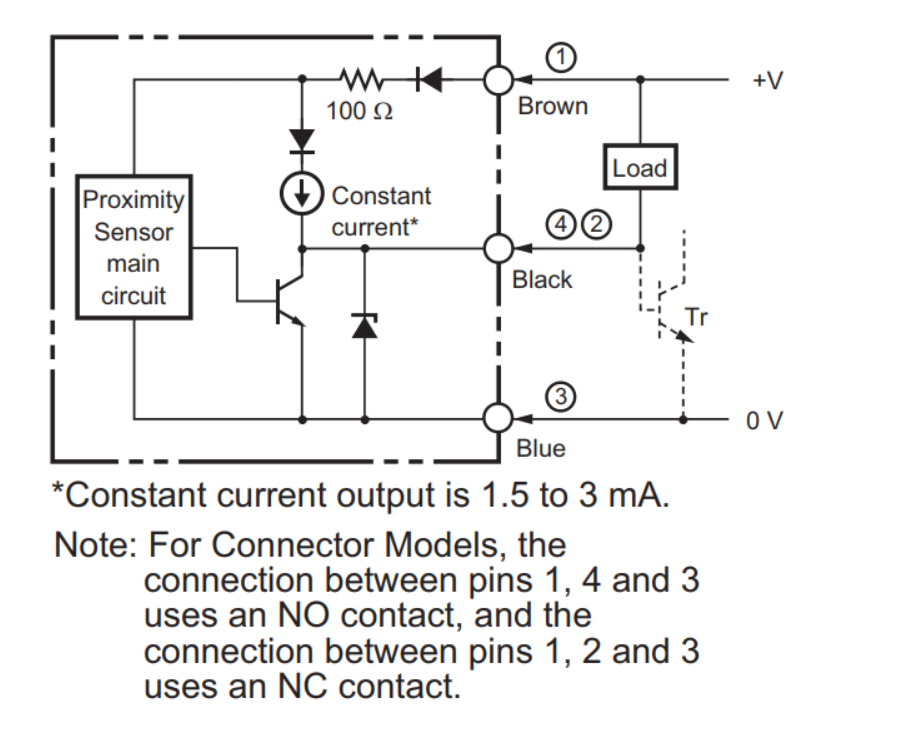

Sơ đồ đấu nối cảm biến Omron E2E-X5E1-M1-Z
Cảm biến thuộc nhóm ngõ ra NPN DC 3 dây. Theo sơ đồ đấu nối được cung cấp, các chân kết nối có chức năng như sau:
| Chân | Màu dây theo sơ đồ | Chức năng |
|---|---|---|
| 1 | Nâu (Brown) | Nguồn dương +V |
| 4 | Đen (Black) | Ngõ ra NPN thường mở NO |
| 3 | Xanh dương (Blue) | 0V – cực âm nguồn DC |
| 2 | Theo sơ đồ chân đầu nối | Vị trí tiếp điểm NC theo ghi chú của sơ đồ; không dùng thay chân 4 khi cần tín hiệu NO |
Với ngõ ra NPN, khi cảm biến tác động, transistor đầu ra dẫn và kéo tín hiệu về 0V. Khi kết nối với PLC, cần sử dụng ngõ vào tương thích với cảm biến NPN và đấu chung nguồn theo sơ đồ của nhà sản xuất.
Trước khi cấp nguồn, hãy kiểm tra đúng thứ tự chân của đầu nối và sơ đồ chân của PLC. Không xác định chức năng dây chỉ dựa vào màu sắc nếu dây hoặc đầu nối đã bị thay đổi. Cần ngắt nguồn trước khi đấu nối hoặc sửa chữa.
Chức năng của cảm biến tiệm cận Omron E2E-X5E1-M1-Z
Phát hiện kim loại không tiếp xúc: Cảm biến sử dụng nguyên lý cảm ứng điện từ để nhận biết vật thể kim loại đi vào vùng tác động, giúp hạn chế phụ thuộc vào tiếp điểm cơ khí.
Phát hiện ở khoảng cách danh định 5mm: Phù hợp với những vị trí cần nhận biết sự hiện diện của chi tiết kim loại ở cự ly gần. Khoảng cách phát hiện thực tế phụ thuộc vật liệu, kích thước và điều kiện lắp đặt.
Chuyển mạch NPN thường mở: Tạo tín hiệu điều khiển cho PLC, bộ đếm hoặc bộ điều khiển máy khi phát hiện đối tượng.
Lắp đặt bằng thân trụ ren M18: Cho phép cố định cảm biến bằng đai ốc trên giá đỡ hoặc cụm gá phù hợp, thuận tiện cho quá trình căn chỉnh vị trí phát hiện.
Ứng dụng của cảm biến Omron E2E-X5E1-M1-Z
- Hệ thống PLC: Nhận tín hiệu xác nhận vị trí của chi tiết kim loại.
- Băng tải công nghiệp: Phát hiện sản phẩm kim loại đi qua vị trí kiểm tra.
- Máy lắp ráp tự động: Kiểm tra sự hiện diện của linh kiện hoặc trạng thái cơ cấu máy.
- Máy đóng gói: Phát hiện vị trí bộ phận kim loại để phối hợp chu trình hoạt động.
- Máy gia công cơ khí: Giám sát vị trí chi tiết và cơ cấu chuyển động.
- Hệ thống đếm sản phẩm: Tạo tín hiệu chuyển mạch khi đối tượng kim loại đi qua vùng phát hiện.
- Thiết bị kiểm tra tự động: Hỗ trợ nhận biết sự có mặt của chi tiết kim loại trong dây chuyền.
Ưu điểm của cảm biến tiệm cận Omron E2E
Thiết kế thân trụ M18: Phù hợp với những vị trí lắp đặt cần thân cảm biến có kích thước lớn hơn loại M12 và có không gian gá lắp tương ứng.
Phát hiện không tiếp xúc: Hỗ trợ nhận biết đối tượng mà không cần tiếp xúc trực tiếp, giảm hao mòn cơ khí trong các ứng dụng phù hợp.
Ngõ ra NPN NO: Phù hợp với các hệ thống điều khiển có ngõ vào tương thích và yêu cầu tín hiệu thường mở.
Thuận tiện khi bảo trì: Mã model, bản vẽ kích thước và sơ đồ đấu nối giúp kỹ thuật viên đối chiếu thông số khi thay thế cảm biến.
Lưu ý khi lựa chọn và lắp đặt
- Kiểm tra đầy đủ mã E2E-X5E1-M1-Z trước khi đặt hàng.
- Đối chiếu khoảng cách phát hiện 5mm và kích thước thân ren M18.
- Kiểm tra nguồn cấp và khả năng tương thích giữa ngõ ra NPN với PLC.
- Không mặc định mọi kim loại đều có cùng khoảng cách phát hiện như sắt.
- Đối chiếu sơ đồ chân đầu nối trước khi đấu nguồn và tín hiệu.
- Xác minh cấu hình đầu nối, dây dẫn và chiều dài cáp theo đúng sản phẩm thực tế.
- Kiểm tra tình trạng cung ứng của model vì dòng E2E DC 3 dây trong catalogue đã được thông báo ngừng sản xuất từ năm 2022.
Mua cảm biến tiệm cận Omron E2E-X5E1-M1-Z
Cảm biến tiệm cận Omron E2E-X5E1-M1-Z là lựa chọn cần xem xét cho các ứng dụng phát hiện kim loại ở khoảng cách danh định 5mm, sử dụng nguồn DC và tín hiệu ngõ ra NPN thường mở. Khi lựa chọn sản phẩm, cần đối chiếu chính xác mã model, kích thước lắp đặt, sơ đồ kết nối và yêu cầu của hệ thống điều khiển.
Liên hệ để được tư vấn kỹ thuật, kiểm tra khả năng thay thế và nhận báo giá cảm biến tiệm cận Omron E2E-X5E1-M1-Z theo nhu cầu sử dụng thực tế.
