Cảm biến tiệm cận Omron E2E-X2E1-M1-Z NPN NO, khoảng cách phát hiện 2mm
Cảm biến tiệm cận Omron E2E-X2E1-M1-Z là thiết bị cảm ứng điện từ dùng để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Sản phẩm thuộc dòng Omron E2E, có khoảng cách phát hiện danh định 2mm, nguồn cấp 12–24VDC, ngõ ra NPN và trạng thái thường mở NO. Với thiết kế dạng trụ ren M12 nhỏ gọn, cảm biến phù hợp cho các ứng dụng kiểm tra vị trí, phát hiện chi tiết kim loại, đếm sản phẩm và điều khiển tự động trong nhà máy.
Giới thiệu chung
Omron là thương hiệu thiết bị tự động hóa công nghiệp được sử dụng rộng rãi trong các hệ thống điều khiển máy móc và dây chuyền sản xuất. Dòng cảm biến tiệm cận E2E được thiết kế để phát hiện kim loại, hỗ trợ giám sát vị trí và trạng thái của các chi tiết trong quá trình vận hành.
Model E2E-X2E1-M1-Z thuộc nhóm cảm biến tiệm cận cảm ứng điện từ DC 3 dây. Theo quy ước mã model trong catalogue E2E, ký hiệu E thể hiện ngõ ra NPN với mạch tải được tích hợp, trong khi ký hiệu 1 thể hiện trạng thái thường mở NO. Phiên bản E2E-X2E1 có khoảng cách phát hiện danh định 2mm.
Sản phẩm sử dụng nguyên lý cảm ứng điện từ để nhận biết sự xuất hiện của vật thể kim loại trong vùng tác động. Vì không cần tiếp xúc trực tiếp với đối tượng, cảm biến phù hợp với các vị trí cần phát hiện lặp lại, hạn chế mài mòn cơ khí và giảm nhu cầu bảo trì so với phương pháp dùng công tắc tiếp điểm.

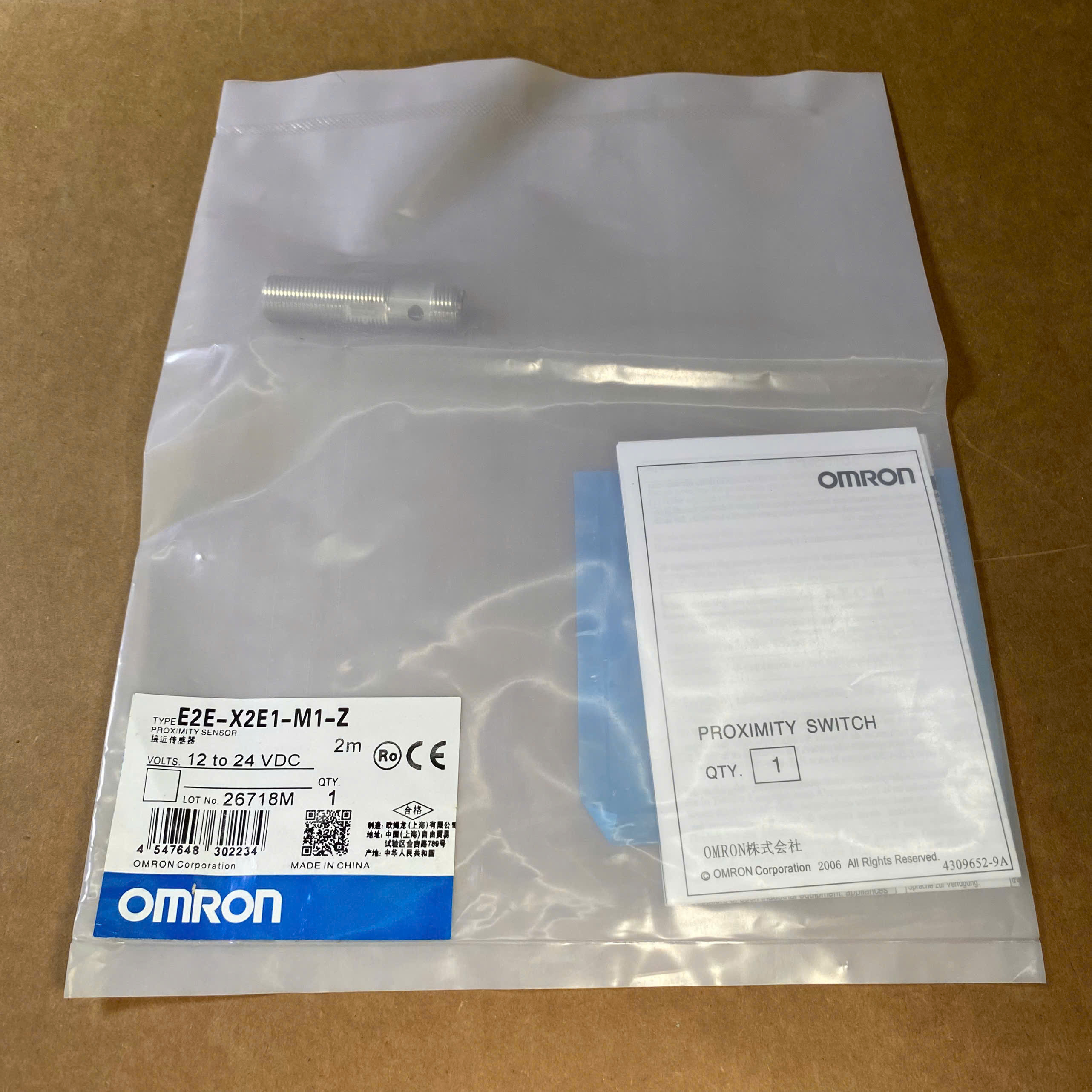

Nhãn sản phẩm được cung cấp ghi nguồn 12–24VDC và chiều dài 2m. Thiết kế thân trụ ren M12 giúp thuận tiện khi bố trí trên giá đỡ máy, cụm gá hoặc vị trí kiểm tra có không gian hạn chế. Khi lắp đặt hoặc thay thế, cần đối chiếu đầy đủ mã model, kiểu kết nối và sơ đồ chân thực tế.
Thông số kỹ thuật
Bảng dưới đây tổng hợp thông tin từ nhãn sản phẩm, bản vẽ kích thước và catalogue dòng Omron E2E. Các thông số chung của dòng sản phẩm cần được đối chiếu với đúng phiên bản trước khi đưa vào thiết kế hoặc thay thế thiết bị.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Omron |
| Model | E2E-X2E1-M1-Z |
| Dòng sản phẩm | E2E – Standard Proximity Sensor |
| Nguyên lý phát hiện | Cảm ứng điện từ |
| Đối tượng phát hiện | Kim loại, đặc biệt là kim loại có từ tính theo điều kiện tiêu chuẩn của nhà sản xuất |
| Khoảng cách phát hiện danh định | 2mm |
| Kiểu ngõ ra | NPN, DC 3 dây |
| Trạng thái ngõ ra | NO – thường mở |
| Nguồn cấp ghi trên nhãn | 12–24VDC |
| Dòng tải ngõ ra tối đa | 200mA theo thông số chung của dòng E2E DC 3 dây |
| Dòng tiêu thụ tối đa | 13mA theo thông số chung của dòng E2E DC 3 dây |
| Tần số đáp ứng | 0,8kHz đối với phiên bản M12 có khoảng cách phát hiện 2mm theo catalogue |
| Đèn báo hoạt động | LED đỏ theo thông số chung của dòng E2E DC 3 dây |
| Cấp bảo vệ | IP67 theo thông số chung của dòng E2E |
| Kiểu thân | Dạng trụ ren M12 |
| Đường kính ren | M12 × 1 |
| Kích thước qua hai mặt phẳng đai ốc | 17mm |
| Đường kính lớn nhất tại phần đai ốc | Khoảng 21mm |
| Chiều dài tổng thể | 48mm theo bản vẽ kích thước được cung cấp |
| Chiều dài dây ghi trên nhãn | 2m |
Lưu ý: Các giá trị dòng tải, dòng tiêu thụ, tần số đáp ứng và cấp bảo vệ là thông số tham chiếu của dòng E2E tương ứng trong catalogue, không thay thế việc xác nhận datasheet riêng của đúng mã hàng. Khi đặt hàng, cần kiểm tra kiểu kết nối thực tế và ký hiệu đầy đủ trên nhãn để tránh nhầm phiên bản.
Tải tài liệu kỹ thuật
Catalogue Omron E2E cung cấp thông tin về quy ước mã model, khoảng cách phát hiện, đặc tính ngõ ra, sơ đồ đấu nối, thông số điện và kích thước lắp đặt. Tài liệu là cơ sở để kỹ thuật viên kiểm tra khả năng tương thích với PLC hoặc thiết bị điều khiển hiện có.
Tải catalogue cảm biến tiệm cận Omron E2E (PDF)

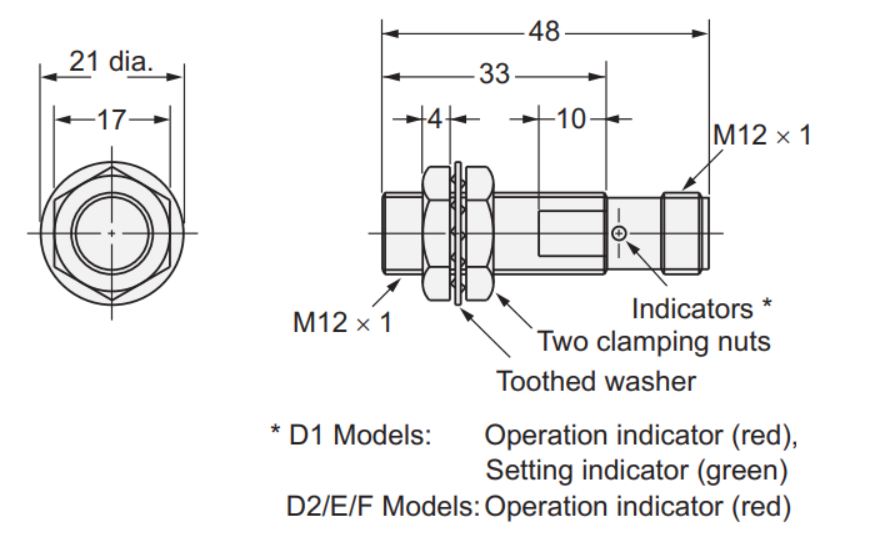

Bản vẽ kích thước
Bản vẽ kích thước cho thấy cảm biến có thân trụ ren M12 × 1, chiều dài tổng thể 48mm và phần đai ốc có kích thước qua hai mặt phẳng 17mm. Đường kính lớn nhất tại phần đai ốc khoảng 21mm. Các thông số này hỗ trợ thiết kế lỗ lắp, chọn đai ốc và bố trí không gian cho cảm biến trên máy.

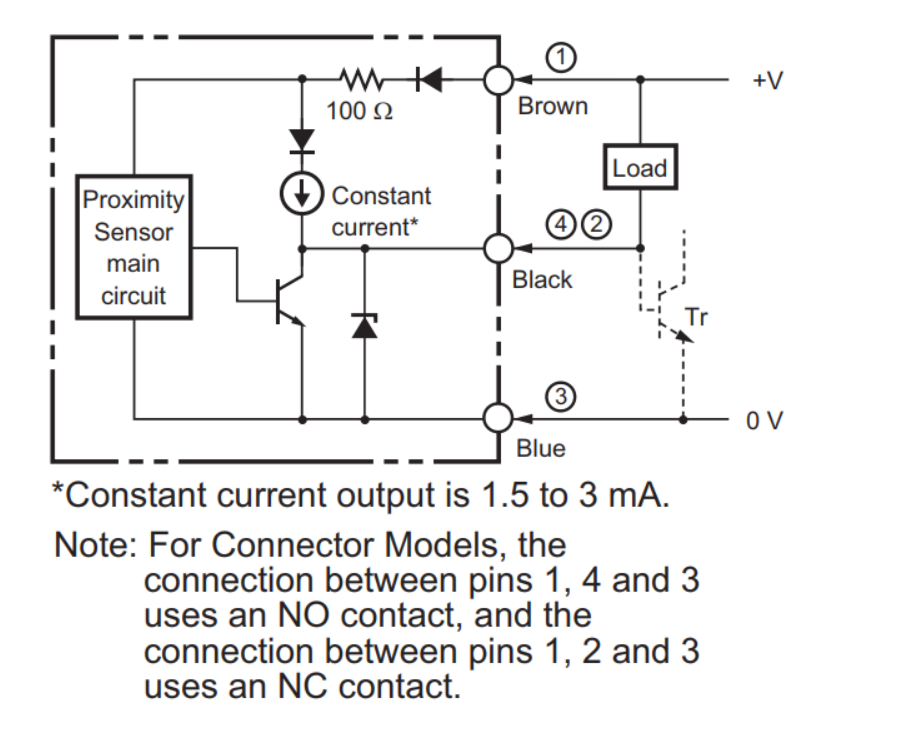

Sơ đồ đấu nối
Cảm biến Omron E2E-X2E1 thuộc nhóm DC 3 dây, sử dụng nguồn DC và ngõ ra NPN. Theo sơ đồ đấu nối được cung cấp, các dây có chức năng như sau:
| Màu dây | Chức năng | Điểm đấu nối |
|---|---|---|
| Nâu (Brown) | Nguồn dương | Cực +V của nguồn DC |
| Đen (Black) | Tín hiệu ngõ ra NPN | Ngõ vào PLC hoặc bộ điều khiển tương thích |
| Xanh dương (Blue) | 0V | Cực âm của nguồn DC |
Với ngõ ra NPN thường mở, khi cảm biến phát hiện vật thể, transistor đầu ra dẫn và kéo tín hiệu về mức 0V. Để PLC nhận đúng tín hiệu, cần bảo đảm kiểu ngõ vào phù hợp với cảm biến NPN và đấu chung điểm 0V theo sơ đồ của nhà sản xuất.
Trước khi cấp nguồn, cần kiểm tra điện áp, cực tính và sơ đồ dây của đúng phiên bản. Không đấu trực tiếp tải vượt quá giới hạn dòng ngõ ra cho phép. Nếu dùng rơ-le trung gian, cần chọn loại tương thích và bố trí mạch bảo vệ phù hợp với tải cảm ứng.
Chức năng
Phát hiện kim loại không tiếp xúc: Cảm biến sử dụng nguyên lý cảm ứng điện từ để nhận biết sự xuất hiện của vật thể kim loại. Khi đối tượng đi vào vùng phát hiện, mạch điện tử thay đổi trạng thái ngõ ra để tạo tín hiệu cho hệ thống điều khiển.
Khoảng cách phát hiện 2mm: Khoảng cách danh định phù hợp với các ứng dụng cần xác định vị trí ở cự ly gần. Khoảng cách thực tế phụ thuộc vật liệu, kích thước đối tượng và điều kiện lắp đặt; kim loại không có từ tính có thể cho khoảng cách phát hiện ngắn hơn sắt.
Ngõ ra NPN thường mở: Tín hiệu đầu ra có thể dùng làm tín hiệu đầu vào PLC, bộ đếm hoặc bộ điều khiển máy để xác nhận vị trí, phát hiện chi tiết và thực hiện logic điều khiển.
Thiết kế dạng trụ ren M12: Kiểu thân hình trụ có ren giúp thuận tiện khi lắp lên giá đỡ hoặc tấm gá có lỗ phù hợp. Đai ốc hỗ trợ cố định và điều chỉnh vị trí cảm biến.
Hỗ trợ vận hành trong môi trường công nghiệp: Dòng E2E có thiết kế hướng tới khả năng chống chịu môi trường công nghiệp. Với model cụ thể, cần đối chiếu cấp bảo vệ và giới hạn môi trường theo đúng tài liệu kỹ thuật tương ứng.
Ứng dụng nổi bật
- Hệ thống PLC: Phát tín hiệu xác nhận vị trí chi tiết kim loại cho chương trình điều khiển tự động.
- Máy lắp ráp: Kiểm tra sự có mặt của linh kiện hoặc trạng thái của cơ cấu chuyển động.
- Băng tải công nghiệp: Phát hiện sản phẩm kim loại đi qua vị trí cảm biến.
- Máy đóng gói: Nhận biết vị trí cơ cấu kim loại để phối hợp chu trình vận hành.
- Máy gia công cơ khí: Xác nhận vị trí của chi tiết hoặc bộ phận chuyển động trong vùng phát hiện.
- Hệ thống đếm sản phẩm: Tạo tín hiệu chuyển mạch cho bộ đếm khi vật thể kim loại đi qua.
- Thiết bị kiểm tra tự động: Hỗ trợ phát hiện sự hiện diện của chi tiết kim loại trong quá trình kiểm tra hoặc phân loại.
Ưu điểm vượt trội
Thương hiệu Omron: Dòng E2E có nhiều biến thể về kích thước, khoảng cách phát hiện và kiểu ngõ ra, giúp người dùng lựa chọn cảm biến theo yêu cầu của từng hệ thống.
Thiết kế nhỏ gọn: Thân trụ M12 phù hợp với các vị trí lắp đặt hạn chế không gian. Ren lắp và đai ốc cho phép cố định cảm biến thuận tiện trên giá đỡ phù hợp.
Phát hiện không tiếp xúc: Giảm sự phụ thuộc vào tiếp điểm cơ khí và hỗ trợ phát hiện lặp lại trong quá trình vận hành.
Dễ tích hợp vào hệ thống điều khiển: Ngõ ra NPN thường mở phù hợp với những bộ điều khiển có ngõ vào tương thích. Tuy nhiên, cần kiểm tra sơ đồ ngõ vào PLC trước khi kết nối.
Dễ bảo trì và thay thế: Mã model cụ thể cùng bản vẽ kích thước và sơ đồ đấu nối giúp kỹ thuật viên đối chiếu sản phẩm khi sửa chữa hoặc thay thế thiết bị.
Khi so sánh với các cảm biến tiệm cận khác, cần ưu tiên các tiêu chí thực tế như khoảng cách phát hiện, kiểu ngõ ra NPN hay PNP, kích thước ren, phương pháp kết nối và điều kiện môi trường. Không nên thay thế bằng model có thông số khác chỉ vì hình dáng bên ngoài tương tự.
Lưu ý khi lựa chọn và lắp đặt
- Đối chiếu đầy đủ mã E2E-X2E1-M1-Z trên nhãn trước khi đặt hàng.
- Sử dụng nguồn DC phù hợp với thông số của phiên bản sản phẩm.
- Kiểm tra khả năng tương thích giữa ngõ ra NPN và ngõ vào PLC hoặc bộ điều khiển.
- Không xem khoảng cách phát hiện 2mm là khoảng cách làm việc đảm bảo cho mọi vật liệu và kích thước kim loại.
- Gia công lỗ lắp theo bản vẽ, tránh siết đai ốc quá mức hoặc làm hư hỏng phần ren.
- Kiểm tra kiểu kết nối và chiều dài dây thực tế trước khi thiết kế đường đi dây.
- Ngắt nguồn trước khi đấu nối hoặc thay thế cảm biến.
Kết luận / Mua hàng
Cảm biến tiệm cận Omron E2E-X2E1-M1-Z là giải pháp phát hiện kim loại ở khoảng cách gần, phù hợp cho các hệ thống PLC, máy lắp ráp, băng tải và dây chuyền tự động hóa. Những thông số quan trọng cần đối chiếu gồm khoảng cách phát hiện danh định 2mm, ngõ ra NPN thường mở NO, nguồn DC và kích thước lắp đặt M12.
Nếu bạn cần thay thế cảm biến đang sử dụng hoặc lựa chọn thiết bị cho máy mới, hãy cung cấp mã model và sơ đồ đấu nối hiện tại để được kiểm tra khả năng tương thích. Liên hệ để nhận báo giá cảm biến tiệm cận Omron E2E-X2E1-M1-Z và tư vấn kỹ thuật trước khi đặt hàng.
