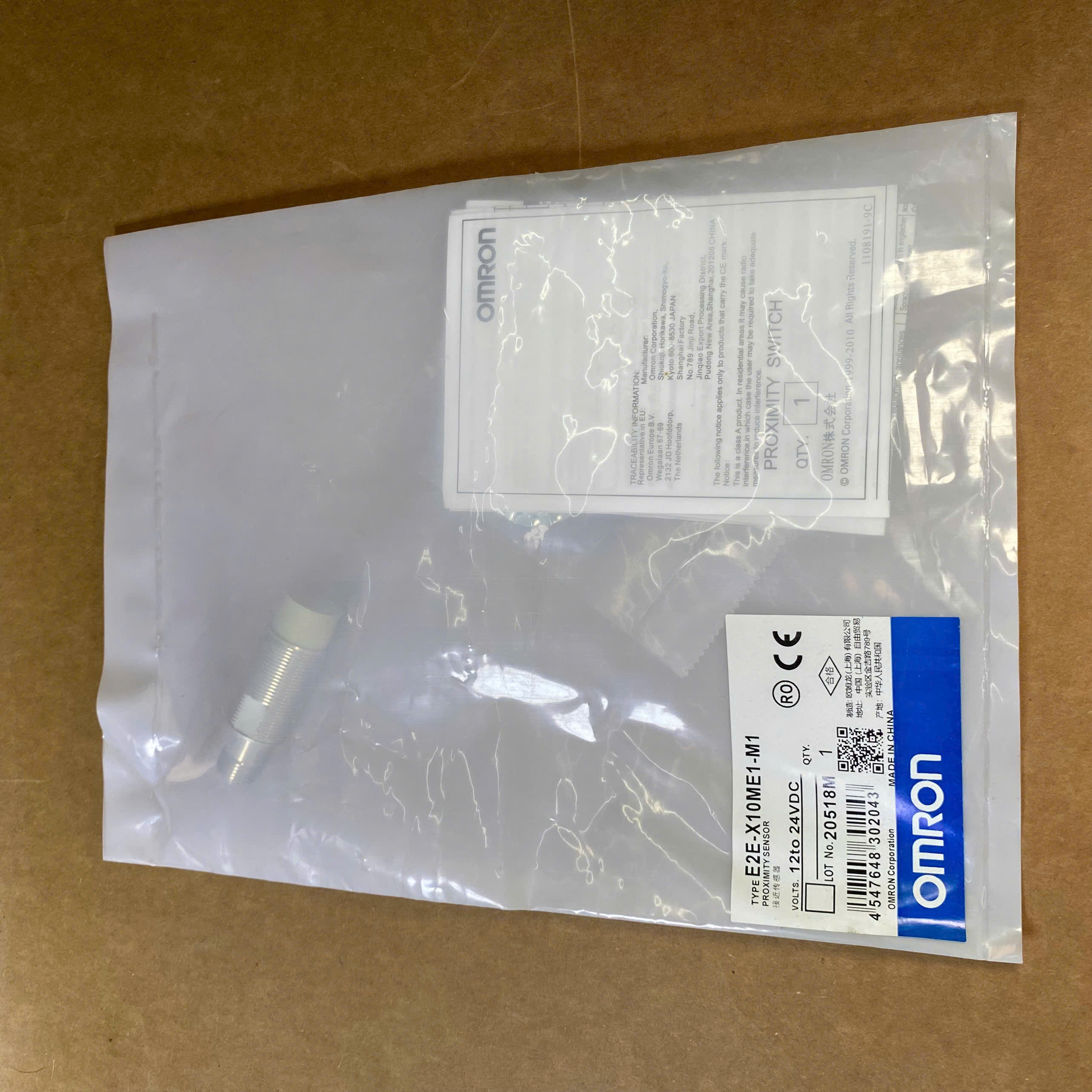

Cảm biến tiệm cận Omron E2E-X10ME1-M1 có khoảng cách phát hiện danh định 10mm, ngõ ra NPN thường mở NO và nguồn cấp 12–24VDC. Sản phẩm sử dụng thân ren M18, đầu nối giắc M12 4 chân, phù hợp phát hiện vật thể kim loại trong máy móc và dây chuyền tự động hóa. Thiết kế không tiếp xúc hỗ trợ kiểm tra vị trí, đếm sản phẩm và giám sát chuyển động khi kết hợp với PLC hoặc bộ điều khiển phù hợp.
Cảm biến tiệm cận Omron E2E-X10ME1-M1 là cảm biến phát hiện kim loại không tiếp xúc thuộc dòng E2E của Omron. Sản phẩm có khoảng cách phát hiện danh định 10 mm, nguồn cấp 12–24 VDC, ngõ ra NPN thường mở (NO), thân ren M18 và đầu nối giắc M12 4 chân. Cảm biến có thể được sử dụng để phát hiện vị trí chi tiết kim loại, kiểm tra trạng thái cơ cấu máy, đếm sản phẩm hoặc gửi tín hiệu về PLC trong hệ thống tự động hóa.
Omron E2E-X10ME1-M1 là cảm biến tiệm cận cảm ứng từ, hoạt động bằng cách phát hiện sự xuất hiện của vật thể kim loại trong vùng cảm biến. Khi vật thể đi vào vùng phát hiện, ngõ ra của cảm biến thay đổi trạng thái để thiết bị điều khiển xử lý tín hiệu. Phương pháp phát hiện không yêu cầu tiếp xúc trực tiếp giữa cảm biến và vật thể, nhờ đó giảm hao mòn cơ học tại điểm phát hiện.
Model có thân ren M18 × 1, thuận tiện lắp đặt trên giá đỡ hoặc vị trí có lỗ lắp phù hợp. Đầu nối M12 giúp tháo lắp cảm biến thuận tiện khi bảo trì hoặc thay thế, với điều kiện sử dụng cáp đầu nối tương thích. Đây là điểm cần lưu ý khi chọn mua: phiên bản E2E-X10ME1-M1 sử dụng giắc kết nối, không phải phiên bản cáp liền.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Omron |
| Mã sản phẩm | E2E-X10ME1-M1 |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ |
| Khoảng cách phát hiện danh định | 10 mm |
| Kiểu thân | Trụ ren M18 × 1 |
| Cấu trúc phát hiện | Không bọc chống nhiễu (unshielded) |
| Điện áp cấp | 12–24 VDC |
| Kiểu ngõ ra | NPN |
| Chế độ ngõ ra | NO – thường mở |
| Số dây/chân tín hiệu | Đầu nối M12 4 chân; sơ đồ dùng chân 1, 3 và 4 cho cấu hình NO |
| Kiểu kết nối | Giắc M12 × 1 |
| Vật liệu vỏ | Đồng mạ niken theo thông tin sản phẩm Omron |
Lưu ý: Bảng trên tổng hợp thông số theo trang sản phẩm Omron và sơ đồ bạn cung cấp. Các thông số như dòng tải tối đa, tần số đáp ứng, cấp bảo vệ và kích thước tổng cần được đối chiếu với đúng tài liệu kỹ thuật của phiên bản đang cung cấp trước khi dùng làm thông số cam kết.
Cảm biến tiệm cận cảm ứng từ tạo ra trường điện từ ở đầu cảm biến. Khi vật thể kim loại đi vào vùng này, sự thay đổi của trường điện từ được mạch điện tử bên trong nhận biết và chuyển thành tín hiệu đầu ra. PLC hoặc bộ điều khiển có thể đọc tín hiệu đó để thực hiện các tác vụ như dừng cơ cấu, xác nhận vị trí, đếm sản phẩm hoặc điều khiển trình tự máy.
Khoảng cách phát hiện danh định của E2E-X10ME1-M1 là 10 mm. Khoảng cách thực tế có thể thay đổi tùy thuộc vật liệu, kích thước vật thể, cách lắp đặt và điều kiện môi trường. Với các kim loại không chứa sắt, khoảng cách phát hiện có thể thấp hơn so với vật thể chuẩn bằng sắt. Vì vậy, cần thử nghiệm với vật thể thực tế nếu ứng dụng yêu cầu độ chính xác cao.
Model này thuộc loại unshielded, tức không bọc chống nhiễu theo cách phân loại cấu trúc của dòng cảm biến. Khi lắp nhiều cảm biến gần nhau hoặc lắp gần các bề mặt kim loại, cần tuân thủ hướng dẫn lắp đặt và khoảng cách tối thiểu trong catalogue để hạn chế ảnh hưởng lẫn nhau hoặc sai lệch khoảng cách phát hiện.

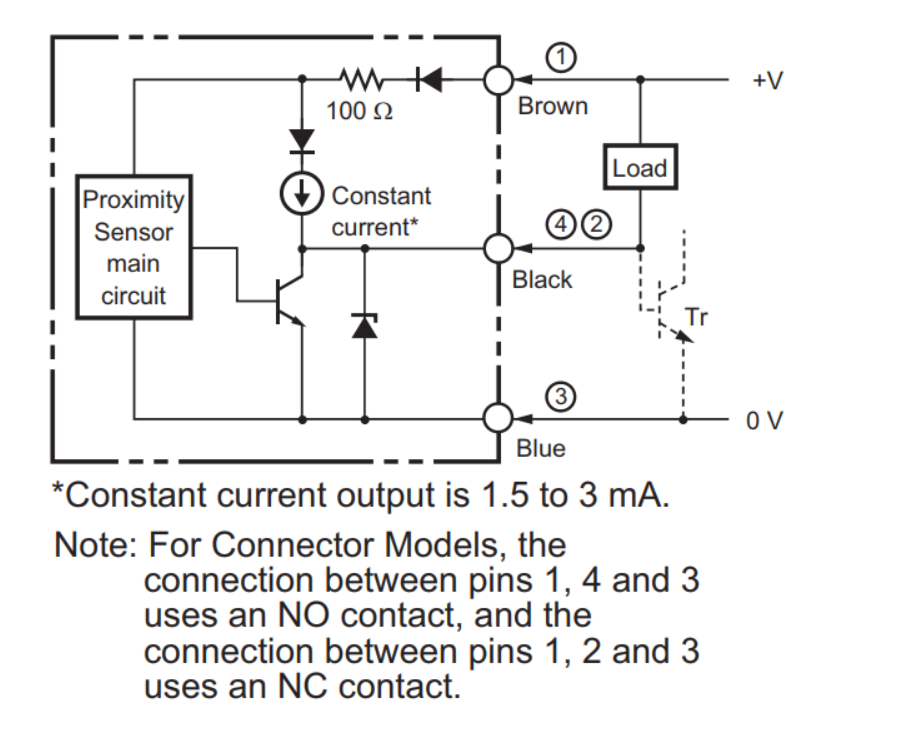

Theo sơ đồ dành cho phiên bản đầu nối trong hình, các chân sử dụng cho cấu hình NO như sau:
Trước khi cấp nguồn, cần xác nhận sơ đồ chân trên catalogue đúng với mã cảm biến thực tế và cáp M12 đang dùng. Đối với ngõ ra NPN, cần kiểm tra kiểu đầu vào của PLC hoặc bộ điều khiển để bảo đảm tương thích. Đấu sai cực nguồn hoặc đấu ngõ ra không phù hợp có thể khiến cảm biến không hoạt động đúng, thậm chí làm hỏng thiết bị.

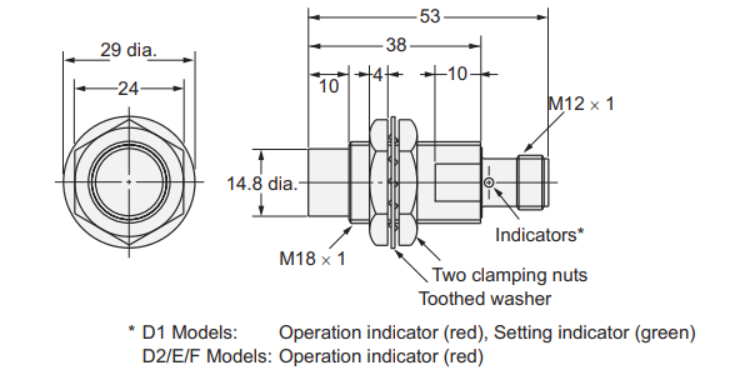

Bản vẽ bạn gửi thể hiện thân ren M18 × 1, phần đầu cảm biến có đường kính 14,8 mm, hai đai ốc kẹp và đầu nối M12 × 1. Hình chiếu phía trước thể hiện đường kính ngoài đai ốc khoảng 29 mm và kích thước qua hai mặt phẳng lục giác 24 mm. Bản vẽ cũng ghi chiều dài tổng 53 mm.
Trang sản phẩm Omron hiện công bố chiều dài tổng 58 mm cho model này. Do có sự khác biệt giữa hình vẽ được cung cấp và thông tin trên trang hãng, cần kiểm tra bản vẽ CAD hoặc catalogue chính xác theo phiên bản trước khi thiết kế đồ gá, xác định khoảng hở hoặc thay thế cảm biến đang lắp trên máy.
Khi lắp đặt, sử dụng lỗ hoặc giá đỡ tương thích với thân ren M18 × 1 và cố định bằng đai ốc phù hợp. Không siết trực tiếp bằng lực quá lớn lên đầu cảm biến hoặc đầu nối. Đồng thời, cần giữ khoảng cách lắp đặt phù hợp với các vật thể kim loại xung quanh theo hướng dẫn kỹ thuật của hãng.
Việc lựa chọn cảm biến cần dựa trên khoảng cách phát hiện, vật liệu mục tiêu, kiểu ngõ ra, điện áp cấp, không gian lắp đặt và phương pháp kết nối. Không nên chỉ dựa vào kích thước ren hoặc thương hiệu để thay thế một model khác.
Ưu điểm: E2E-X10ME1-M1 có khoảng cách phát hiện danh định 10 mm, thân ren M18, ngõ ra NPN NO và nguồn 12–24 VDC. Kết nối giắc M12 tạo thuận tiện khi tháo lắp và bảo trì nếu hệ thống đã sử dụng cáp tương thích. Phương pháp phát hiện không tiếp xúc giúp giảm mài mòn cơ học so với công tắc hành trình tiếp xúc trong các ứng dụng phù hợp.
Điểm cần lưu ý: đây là cảm biến phát hiện kim loại, không phải cảm biến quang dùng để phát hiện mọi loại vật liệu. Khoảng cách phát hiện thực tế phụ thuộc vào vật thể và điều kiện lắp đặt. Ngõ ra NPN cần tương thích với mạch đầu vào điều khiển. Ngoài ra, Omron ghi nhận dòng E2E DC 3 dây đời này đã ngừng sản xuất từ cuối tháng 3/2022; người mua nên xác nhận tình trạng hàng, xuất xứ, tài liệu và khả năng cung ứng trước khi đặt hàng.
Để thiết kế lắp đặt hoặc thay thế đúng model, nên tham khảo catalogue Omron và tài liệu kỹ thuật tương ứng. Có thể bổ sung liên kết tải tài liệu tại đây sau khi tải đúng file lên website:
Các đường dẫn trên là đường dẫn mẫu, cần thay bằng đường dẫn file thật. Không nên để liên kết tải xuống hoạt động khi tài liệu chưa được đăng tải hoặc chưa xác minh đúng model.
Nếu cần lựa chọn cảm biến tiệm cận Omron cho máy móc hoặc dây chuyền tự động hóa, hãy đối chiếu mã E2E-X10ME1-M1 với yêu cầu kỹ thuật hiện tại, đặc biệt là khoảng cách phát hiện 10 mm, ngõ ra NPN NO, nguồn 12–24 VDC và đầu nối M12. Khi thay thế thiết bị cũ, nên kiểm tra thêm sơ đồ chân, kích thước lắp đặt và khả năng tương thích với PLC.
Liên hệ bộ phận kinh doanh để xác nhận tình trạng hàng, tài liệu kỹ thuật và báo giá trước khi đặt mua. Với các hệ thống đang vận hành, nên kiểm tra kỹ mã model và cấu hình điện trước khi thay thế để tránh sai khác giữa phiên bản.
