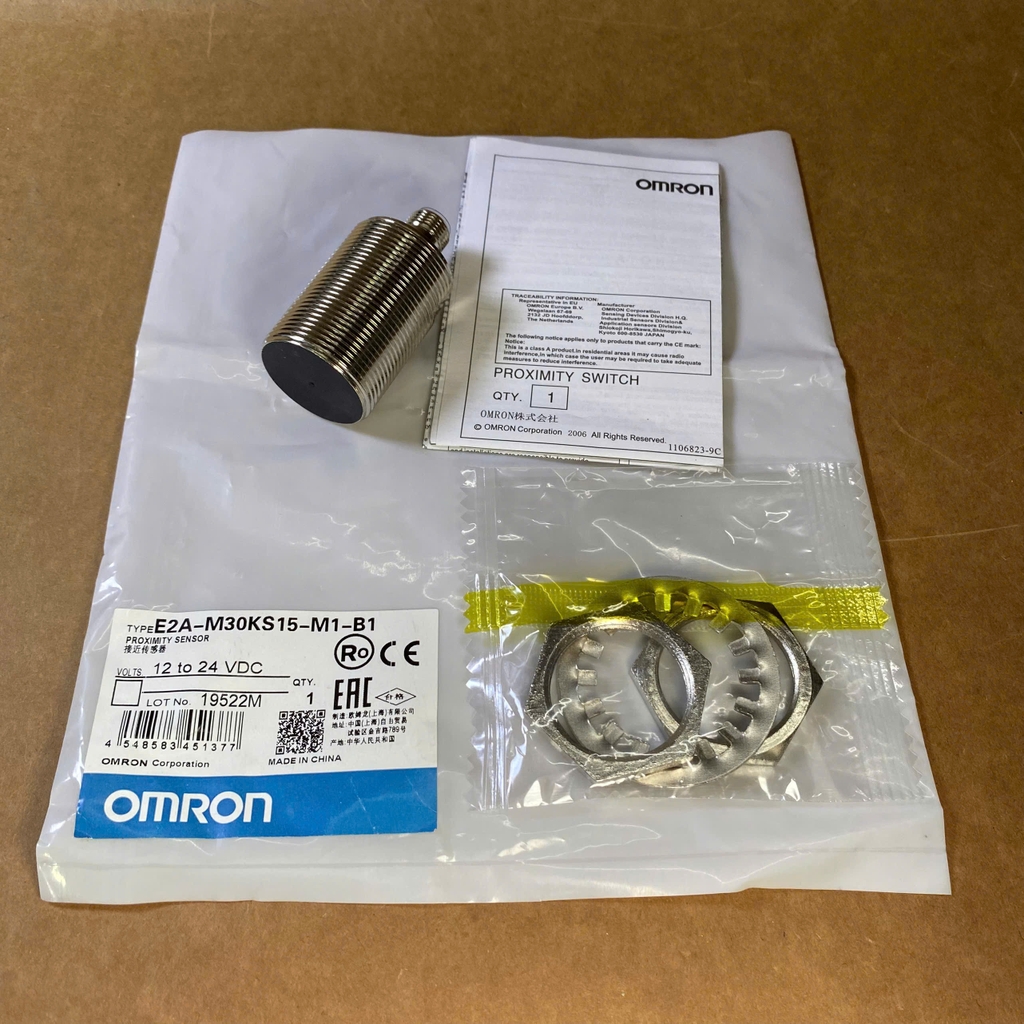

Cảm biến tiệm cận Omron E2A-M30KS15-M1-B1 là cảm biến cảm ứng từ thân ren M30, khoảng cách phát hiện 15 mm, ngõ ra PNP thường mở (NO) và đầu nối M12 4 chân. Sản phẩm sử dụng nguồn DC 12–24 V, cấp bảo vệ IP67, phù hợp phát hiện vị trí kim loại trong hệ thống PLC, băng tải, máy CNC và dây chuyền tự động hóa công nghiệp.

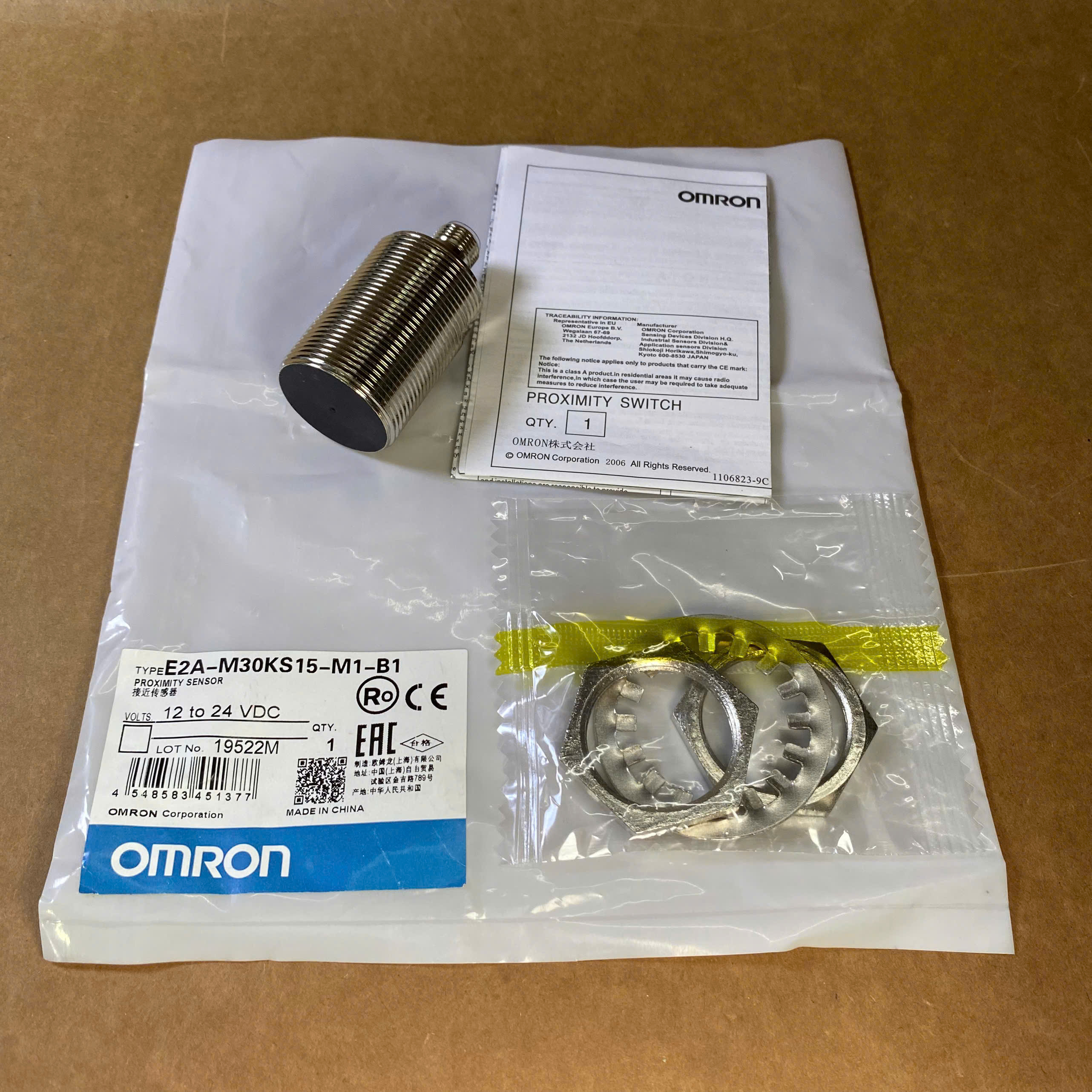

```html
Cảm biến tiệm cận Omron E2A-M30KS15-M1-B1 là cảm biến cảm ứng từ dạng trụ ren M30, có khoảng cách phát hiện danh định 15 mm, ngõ ra PNP thường mở (NO) và đầu nối M12 4 chân. Sản phẩm thuộc dòng E2A của Omron, được thiết kế để phát hiện vật thể kim loại không cần tiếp xúc trực tiếp. Với cấp bảo vệ IP67, tần số đáp ứng 250 Hz và thân đồng thau mạ niken, model này phù hợp với các ứng dụng phát hiện vị trí, giám sát chuyển động và điều khiển tự động trong môi trường công nghiệp.
Omron E2A-M30KS15-M1-B1 là cảm biến tiệm cận cảm ứng từ thuộc dòng E2A, sử dụng để phát hiện sự hiện diện hoặc vị trí của vật thể kim loại trong hệ thống máy móc. Cảm biến hoạt động theo nguyên lý không tiếp xúc, giúp giảm mài mòn cơ khí tại vị trí phát hiện và thuận tiện cho việc bảo trì thiết bị.
Model có thân trụ ren M30 × 1.5, kiểu lắp shielded và khoảng cách phát hiện danh định 15 mm. Thiết kế shielded cho phép lắp cảm biến phù hợp trong các cụm cơ khí có bề mặt kim loại xung quanh khi tuân thủ yêu cầu lắp đặt của nhà sản xuất.
Phiên bản M1-B1 sử dụng đầu nối M12 4 chân, ngõ ra PNP open collector và chế độ thường mở NO. Khi lựa chọn cảm biến thay thế, cần đối chiếu đầy đủ kiểu ngõ ra, chế độ hoạt động, khoảng cách phát hiện và cấu hình kết nối để tránh nhầm với các phiên bản NPN hoặc NC trong cùng dòng sản phẩm.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Omron |
| Dòng sản phẩm | E2A |
| Model | E2A-M30KS15-M1-B1 |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ |
| Kích thước thân | M30 |
| Kiểu lắp | Shielded |
| Khoảng cách phát hiện danh định | 15 mm ±10% |
| Khoảng cách cài đặt | 0 đến 12 mm |
| Độ trễ vi sai | Tối đa 10% khoảng cách phát hiện |
| Vật thể phát hiện | Kim loại sắt từ; khoảng cách giảm với kim loại màu |
| Vật thể tiêu chuẩn | Thép mềm ST37, kích thước 45 × 45 × 1 mm |
| Tần số đáp ứng | 250 Hz |
| Điện áp nguồn định mức | 12 đến 24 VDC |
| Dải điện áp hoạt động | 10 đến 32 VDC |
| Độ gợn nguồn cho phép | Tối đa 10% đỉnh-đỉnh |
| Dòng tiêu thụ | Tối đa 10 mA |
| Kiểu ngõ ra | PNP open collector, DC 3 dây |
| Chế độ hoạt động | NO – thường mở |
| Dòng tải ngõ ra | Tối đa 200 mA |
| Điện áp tải tối đa | 32 VDC |
| Điện áp dư | Tối đa 2 V theo điều kiện catalogue |
| Đèn báo trạng thái | LED vàng |
| Kiểu kết nối | Đầu nối M12 4 chân |
| Chiều dài tổng thể | 58 mm |
| Chiều dài thân theo bản vẽ | 44 mm |
| Ren thân | M30 × 1.5 |
| Ren đầu nối | M12 × 1 |
| Cấp bảo vệ | IP67 theo IEC 60529 |
| Nhiệt độ hoạt động | -40°C đến 70°C, không đóng băng hoặc ngưng tụ |
| Nhiệt độ lưu trữ | -40°C đến 85°C |
| Độ ẩm môi trường | 35% đến 95% |
| Vật liệu thân | Đồng thau mạ niken |
| Vật liệu bề mặt cảm biến | PBT |
| Vật liệu đai ốc | Đồng thau mạ niken |
| Tiêu chuẩn EMC | EN 60947-5-2 |
Catalogue dòng Omron E2A cung cấp thông tin về mã đặt hàng, thông số điện, khoảng cách phát hiện, sơ đồ ngõ ra, đặc tính hoạt động và bản vẽ kích thước của cảm biến. Nên tham khảo tài liệu trước khi lựa chọn thiết bị thay thế hoặc thiết kế hệ thống điều khiển.
Tải catalogue cảm biến tiệm cận Omron E2A PDF
Lưu ý: Hãy thay đường dẫn mẫu bằng URL PDF thực tế sau khi tải tài liệu lên website. Catalogue trên là tài liệu chung của dòng E2A.

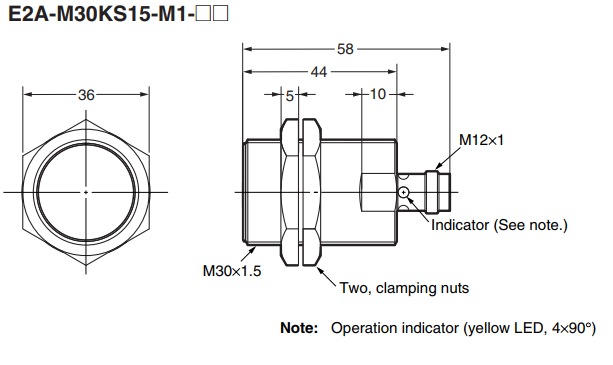

Theo bản vẽ kích thước của dòng E2A M30 shielded sử dụng đầu nối M12, cảm biến có chiều dài tổng thể 58 mm và chiều dài thân theo kích thước bản vẽ là 44 mm. Thân sử dụng ren M30 × 1.5, đầu nối M12 × 1 và đi kèm hai đai ốc cố định.
Khi thiết kế giá đỡ, cần kiểm tra đường kính lỗ lắp, khoảng không phía sau cảm biến, vị trí đầu nối và khoảng cách từ bề mặt cảm biến đến vật thể. Catalogue đưa ra kích thước lỗ lắp tham khảo cho thân M30 là đường kính 30,5 mm với dung sai +0,5/0 mm.

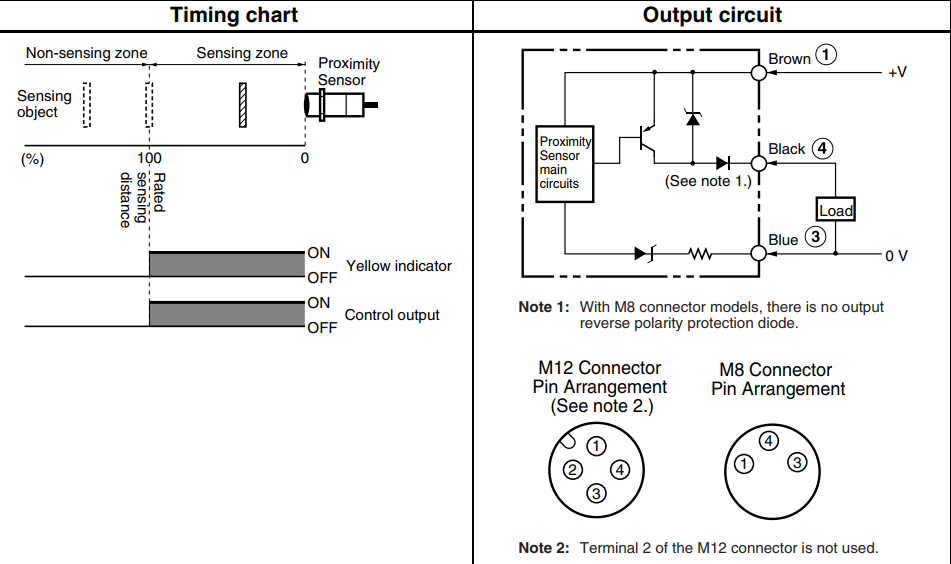

Model E2A-M30KS15-M1-B1 sử dụng nguồn DC 3 dây và ngõ ra PNP open collector. Theo sơ đồ đấu nối trong catalogue, chân 1 là nguồn dương, chân 3 là 0 V và chân 4 là ngõ ra tín hiệu. Chân 2 của đầu nối M12 không sử dụng.
| Chân M12 | Màu dây quy ước | Chức năng |
|---|---|---|
| Pin 1 | Nâu (Brown) | Nguồn dương +V |
| Pin 3 | Xanh dương (Blue) | 0 V |
| Pin 4 | Đen (Black) | Ngõ ra tín hiệu PNP |
| Pin 2 | – | Không sử dụng |
Ngõ ra PNP cấp tín hiệu dương cho tải khi cảm biến tác động. Vì vậy, cần sử dụng đầu vào PLC tương thích với kiểu PNP và đấu dây theo sơ đồ của nhà sản xuất. Không sử dụng sơ đồ đấu nối dành cho cảm biến NPN nếu chưa kiểm tra cấu hình đầu vào điều khiển.
Trước khi cấp nguồn, hãy xác nhận thứ tự chân trên giắc M12, điện áp nguồn và dòng tải. Không vượt quá giới hạn tải ngõ ra do nhà sản xuất quy định.
Cảm biến tiệm cận cảm ứng từ hoạt động dựa trên sự thay đổi trường điện từ khi vật thể kim loại tiến vào vùng phát hiện. Mạch điện tử bên trong nhận biết sự thay đổi này và chuyển trạng thái ngõ ra để gửi tín hiệu về PLC hoặc bộ điều khiển.
Với chế độ NO của model E2A-M30KS15-M1-B1, ngõ ra được kích hoạt khi vật thể đi vào vùng phát hiện theo điều kiện hoạt động quy định. Khi vật thể rời khỏi vùng phát hiện, ngõ ra trở về trạng thái ban đầu. Đèn LED vàng giúp kỹ thuật viên kiểm tra trạng thái cảm biến trong quá trình căn chỉnh và bảo trì.
Khoảng cách phát hiện danh định là 15 mm ±10%, khoảng cách cài đặt từ 0 đến 12 mm. Các giá trị này được xác định theo điều kiện thử nghiệm của nhà sản xuất với vật thể tiêu chuẩn bằng thép mềm ST37 kích thước 45 × 45 × 1 mm. Khoảng cách phát hiện có thể giảm khi sử dụng các kim loại màu như nhôm, đồng hoặc đồng thau.
Tần số đáp ứng 250 Hz phù hợp với nhiều ứng dụng phát hiện vị trí, kiểm tra sự hiện diện và giám sát chuyển động trong dây chuyền tự động hóa. Khả năng làm việc thực tế cần được kiểm tra theo tốc độ chuyển động và điều kiện lắp đặt của hệ thống.
Khi so sánh với các cảm biến tiệm cận khác, cần đối chiếu khoảng cách phát hiện, kiểu shielded, điện áp cấp, ngõ ra PNP/NPN, chế độ NO/NC, đầu nối và cấp bảo vệ. Không nên chỉ dựa vào kích thước thân hoặc thương hiệu để xác định khả năng thay thế tương đương.
Cảm biến tiệm cận Omron E2A-M30KS15-M1-B1 là lựa chọn cho hệ thống cần phát hiện kim loại không tiếp xúc, thân ren M30, khoảng cách phát hiện 15 mm, ngõ ra PNP thường mở và kết nối M12 4 chân. Sản phẩm phù hợp với nhiều ứng dụng giám sát vị trí trong máy móc và dây chuyền tự động hóa công nghiệp.
Khi mua hàng, hãy đối chiếu đầy đủ mã E2A-M30KS15-M1-B1 để tránh nhầm với các phiên bản NPN, NC hoặc cảm biến có kiểu lắp và khoảng cách phát hiện khác.
Liên hệ để nhận báo giá cảm biến tiệm cận Omron E2A-M30KS15-M1-B1 và được tư vấn lựa chọn model, sơ đồ đấu nối, khả năng tương thích PLC và phương án thay thế cảm biến cho hệ thống hiện có.
```
