Cảm biến tiệm cận Omron E2A-M18LS08-M1-B3 là cảm biến cảm ứng từ thân ren M18, khoảng cách phát hiện 8 mm, ngõ ra PNP với hai tín hiệu NO và NC. Sản phẩm sử dụng nguồn 12–24 VDC, đầu nối M12 4 chân, thân dài và cấp bảo vệ IP67. Phù hợp phát hiện vị trí kim loại, kiểm tra sản phẩm và điều khiển tự động trong hệ thống PLC, máy móc và dây chuyền sản xuất công nghiệp.
```html

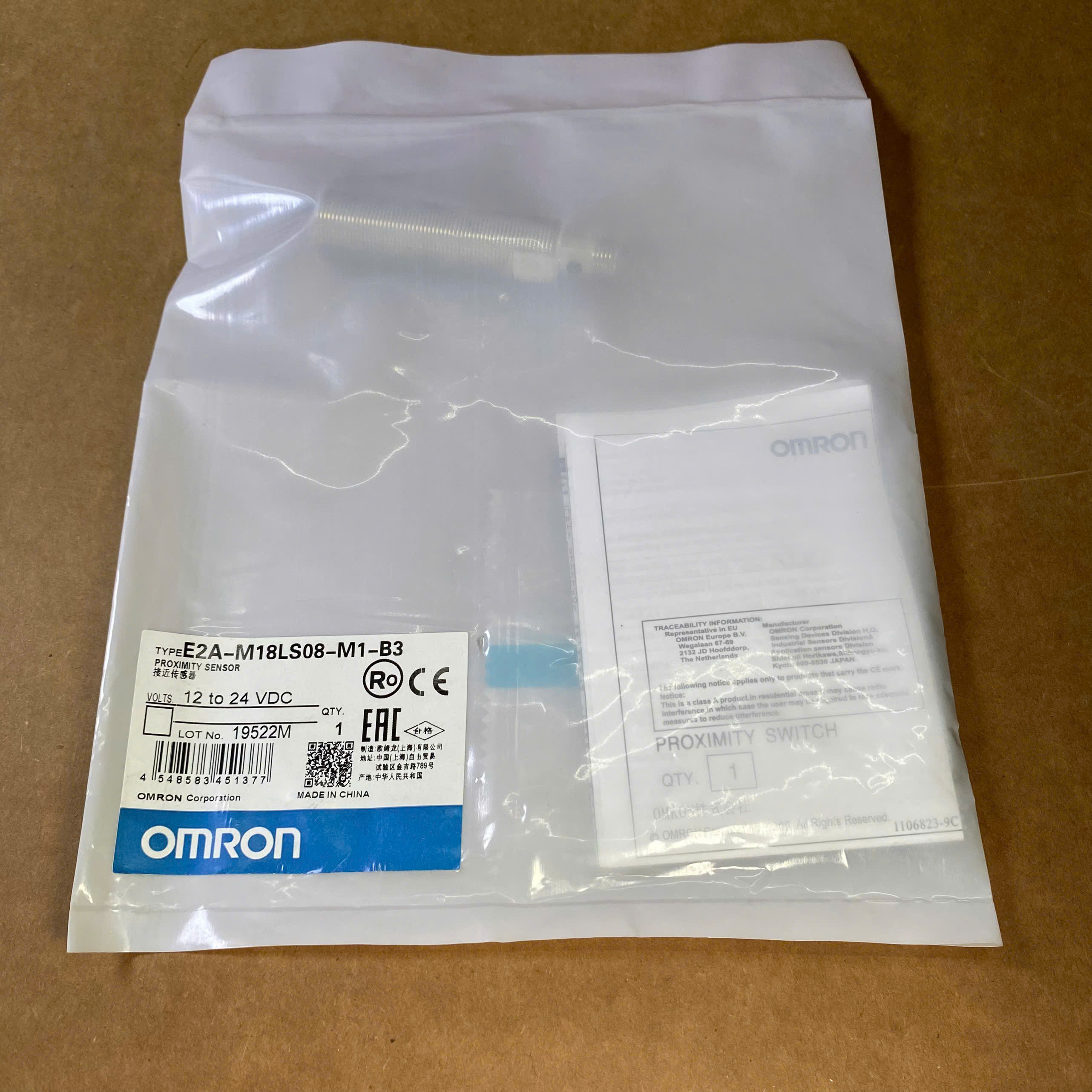

Cảm biến tiệm cận Omron E2A-M18LS08-M1-B3 là cảm biến cảm ứng từ thuộc dòng E2A, có thân trụ ren M18, khoảng cách phát hiện danh định 8 mm và ngõ ra PNP với hai tín hiệu NO và NC. Sản phẩm sử dụng đầu nối M12 4 chân, thân dài và nguồn điện DC 12–24 V. Với thiết kế phát hiện không tiếp xúc và cấp bảo vệ IP67, cảm biến phù hợp với các ứng dụng phát hiện vị trí kim loại, giám sát chuyển động và điều khiển tự động trong môi trường công nghiệp.
Omron E2A-M18LS08-M1-B3 là cảm biến tiệm cận cảm ứng từ dạng trụ, được thiết kế để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Sản phẩm thuộc dòng E2A của Omron, phù hợp sử dụng trong các hệ thống máy móc, dây chuyền sản xuất và thiết bị tự động hóa công nghiệp.
Model có thân ren M18 × 1, kiểu lắp shielded và chiều dài thân dài (long body). Khoảng cách phát hiện danh định là 8 mm, phù hợp với nhiều vị trí cần kiểm tra sự hiện diện hoặc giám sát vị trí của chi tiết kim loại.
Điểm nổi bật của phiên bản B3 là ngõ ra PNP với hai tín hiệu NO và NC. Cấu hình này cho phép sử dụng hai trạng thái tín hiệu khác nhau trong hệ thống điều khiển, tùy theo yêu cầu đấu nối và lập trình PLC. Sản phẩm sử dụng đầu nối M12 4 chân, thuận tiện cho việc tháo lắp và bảo trì.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Omron |
| Dòng sản phẩm | E2A |
| Model | E2A-M18LS08-M1-B3 |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ |
| Kích thước thân | M18 |
| Ren thân | M18 × 1 |
| Kiểu lắp | Shielded |
| Chiều dài thân | Long body |
| Khoảng cách phát hiện danh định | 8 mm ±10% |
| Khoảng cách cài đặt | 0 đến 6,4 mm |
| Độ trễ vi sai | Tối đa 10% khoảng cách phát hiện |
| Vật thể phát hiện | Kim loại sắt từ; khoảng cách giảm với kim loại màu |
| Vật thể tiêu chuẩn | Thép mềm ST37, kích thước 24 × 24 × 1 mm |
| Tần số đáp ứng | 500 Hz |
| Điện áp nguồn định mức | 12 đến 24 VDC |
| Dải điện áp hoạt động | 10 đến 32 VDC |
| Độ gợn nguồn cho phép | Tối đa 10% đỉnh-đỉnh |
| Dòng tiêu thụ | Tối đa 10 mA |
| Kiểu ngõ ra | PNP open collector |
| Chế độ hoạt động | NO + NC, hai ngõ ra |
| Loại ngõ ra | DC 4 dây |
| Dòng tải ngõ ra | Tối đa 200 mA theo điều kiện catalogue |
| Điện áp tải tối đa | 32 VDC |
| Điện áp dư | Tối đa 2 V theo điều kiện catalogue |
| Đèn báo trạng thái | LED vàng |
| Kiểu kết nối | Đầu nối M12 4 chân |
| Chiều dài tổng thể | 75 mm theo bản vẽ model long body |
| Chiều dài thân theo bản vẽ | 61 mm |
| Ren đầu nối | M12 × 1 |
| Cấp bảo vệ | IP67 theo IEC 60529 |
| Nhiệt độ hoạt động | -40°C đến 70°C, không đóng băng hoặc ngưng tụ |
| Nhiệt độ lưu trữ | -40°C đến 85°C |
| Độ ẩm môi trường | 35% đến 95% |
| Vật liệu thân | Đồng thau mạ niken đối với phiên bản thân đồng |
| Vật liệu bề mặt cảm biến | PBT |
| Tiêu chuẩn EMC | EN 60947-5-2 |
Lưu ý: Catalogue dòng E2A có nhiều biến thể về vật liệu thân. Khi xác nhận thông số vật liệu của hàng thực tế, cần đối chiếu đúng phiên bản và tài liệu đi kèm sản phẩm.
Catalogue Omron E2A cung cấp thông tin về mã đặt hàng, khoảng cách phát hiện, thông số điện, sơ đồ ngõ ra và bản vẽ kích thước. Kỹ thuật viên nên tham khảo tài liệu trước khi lựa chọn cảm biến thay thế hoặc thiết kế hệ thống điều khiển.
Tải catalogue cảm biến tiệm cận Omron E2A PDF
Lưu ý: Thay đường dẫn mẫu bằng URL PDF thực tế sau khi tải tài liệu lên website.

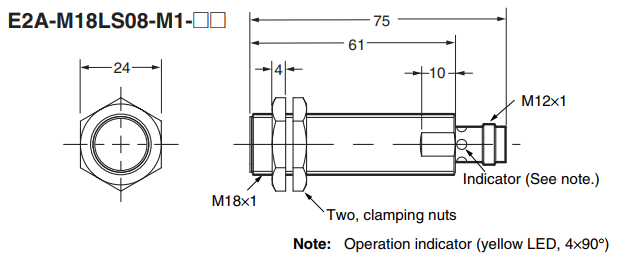

Theo bản vẽ kích thước đi kèm sản phẩm, cảm biến có thân ren M18 × 1, chiều dài tổng thể 75 mm và chiều dài thân theo kích thước bản vẽ là 61 mm. Đầu nối sử dụng ren M12 × 1 và sản phẩm đi kèm hai đai ốc cố định.
Khi thiết kế giá đỡ, cần kiểm tra đường kính lỗ lắp, chiều dài phần thân xuyên qua giá đỡ, không gian dành cho đầu nối và khoảng cách đến vật thể cần phát hiện. Kiểu lắp shielded giúp thuận tiện bố trí cảm biến trong cụm cơ khí kim loại khi tuân thủ yêu cầu lắp đặt của nhà sản xuất.

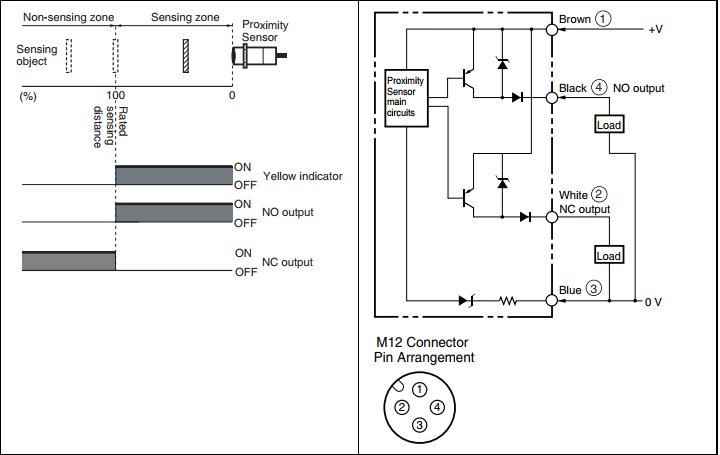

Model E2A-M18LS08-M1-B3 sử dụng ngõ ra PNP với hai tín hiệu NO và NC, đầu nối M12 4 chân. Theo sơ đồ trong catalogue, chân 1 là nguồn dương, chân 3 là 0 V, chân 4 là ngõ ra NO và chân 2 là ngõ ra NC.
| Chân M12 | Màu dây quy ước | Chức năng |
|---|---|---|
| Pin 1 | Nâu (Brown) | Nguồn dương +V |
| Pin 2 | Trắng (White) | Ngõ ra NC |
| Pin 3 | Xanh dương (Blue) | 0 V |
| Pin 4 | Đen (Black) | Ngõ ra NO |
Với ngõ ra PNP, tín hiệu đầu ra chuyển lên mức dương khi được kích hoạt theo trạng thái hoạt động tương ứng. Khi đấu nối với PLC, cần xác nhận loại đầu vào tương thích PNP và kiểm tra riêng hai ngõ ra NO, NC theo sơ đồ nhà sản xuất.
Không đấu nhầm chân 2 và chân 4. Trước khi cấp nguồn, cần xác nhận thứ tự chân trên đầu nối M12, điện áp nguồn và dòng tải. Không vượt quá giới hạn tải ngõ ra theo catalogue.
Cảm biến tiệm cận cảm ứng từ phát hiện vật thể kim loại thông qua sự thay đổi trường điện từ khi vật thể tiến vào vùng phát hiện. Mạch điện tử bên trong chuyển trạng thái ngõ ra và gửi tín hiệu về PLC hoặc bộ điều khiển mà không cần tiếp xúc trực tiếp với vật thể.
Model E2A-M18LS08-M1-B3 có hai ngõ ra PNP NO và NC. Hai ngõ ra cung cấp trạng thái tín hiệu bổ sung cho hệ thống điều khiển, hỗ trợ thiết kế logic giám sát vị trí hoặc kiểm tra trạng thái thiết bị theo yêu cầu ứng dụng.
Khoảng cách phát hiện danh định là 8 mm ±10%, khoảng cách cài đặt từ 0 đến 6,4 mm. Các thông số này được xác định theo điều kiện thử nghiệm của nhà sản xuất với vật thể tiêu chuẩn bằng thép mềm ST37 kích thước 24 × 24 × 1 mm. Khi sử dụng các kim loại màu như nhôm, đồng hoặc đồng thau, khoảng cách phát hiện có thể giảm.
Tần số đáp ứng 500 Hz phù hợp với nhiều ứng dụng phát hiện vị trí và kiểm tra sự hiện diện của chi tiết kim loại trong dây chuyền tự động hóa. Khả năng hoạt động thực tế cần được kiểm tra theo tốc độ chuyển động và điều kiện lắp đặt của hệ thống.
Khi lựa chọn cảm biến thay thế, cần đối chiếu kích thước thân, kiểu shielded, khoảng cách phát hiện, điện áp cấp, ngõ ra PNP/NPN, chế độ NO/NC và đầu nối. Không nên chỉ dựa vào kích thước ren hoặc thương hiệu để xác định khả năng thay thế tương đương.
Cảm biến tiệm cận Omron E2A-M18LS08-M1-B3 là lựa chọn cho hệ thống cần phát hiện kim loại không tiếp xúc, thân ren M18, khoảng cách phát hiện 8 mm, hai ngõ ra PNP NO và NC, cùng đầu nối M12 4 chân. Sản phẩm phù hợp với nhiều ứng dụng giám sát vị trí, kiểm tra sản phẩm và điều khiển tự động trong máy móc công nghiệp.
Khi mua hàng hoặc thay thế cảm biến đang sử dụng, hãy đối chiếu đầy đủ mã E2A-M18LS08-M1-B3 để tránh nhầm với các phiên bản PNP NO, PNP NC hoặc NPN có cấu hình khác.
Liên hệ để nhận báo giá cảm biến tiệm cận Omron E2A-M18LS08-M1-B3 và được tư vấn lựa chọn model, sơ đồ đấu nối, khả năng tương thích PLC và phương án thay thế cho hệ thống hiện có.
```
