Cảm biến tiệm cận Omron E2A-M18KS08-M1-C1 là cảm biến cảm ứng từ thân ren M18, khoảng cách phát hiện 8 mm, ngõ ra NPN thường mở (NO) và đầu nối M12 4 chân. Sản phẩm có cấp bảo vệ IP67, phù hợp phát hiện kim loại trong hệ thống PLC, băng tải, máy CNC và dây chuyền tự động hóa. Thiết kế chắc chắn, không tiếp xúc cơ khí, thuận tiện lắp đặt và bảo trì.
Cảm biến tiệm cận Omron E2A-M18KS08-M1-C1 là cảm biến cảm ứng từ dạng trụ ren M18, có khoảng cách phát hiện danh định 8 mm, ngõ ra NPN thường mở (NO) và đầu nối M12 4 chân. Sản phẩm thuộc dòng E2A của Omron, được thiết kế để phát hiện vật thể kim loại không cần tiếp xúc trực tiếp. Với cấp bảo vệ IP67, tần số đáp ứng 500 Hz và thân đồng thau mạ niken, model này phù hợp với các hệ thống PLC, băng tải, máy CNC, máy lắp ráp và dây chuyền tự động hóa công nghiệp.
Omron E2A-M18KS08-M1-C1 là cảm biến tiệm cận cảm ứng từ thuộc dòng E2A, chuyên dùng để phát hiện sự hiện diện hoặc vị trí của vật thể kim loại. Cảm biến hoạt động theo nguyên lý không tiếp xúc, giúp giảm mài mòn cơ khí và hạn chế nhu cầu bảo trì tại các vị trí phát hiện thường xuyên.
Model có thân trụ ren M18, cấu trúc shielded và khoảng cách phát hiện danh định 8 mm. Kiểu lắp shielded giúp bố trí cảm biến thuận tiện trong các cụm cơ khí có bề mặt kim loại xung quanh, với điều kiện tuân thủ hướng dẫn lắp đặt của nhà sản xuất. Đầu nối M12 4 chân cho phép kết nối bằng cáp giắc tương thích, thuận tiện khi thay thế hoặc bảo dưỡng thiết bị.
Hậu tố C1 xác định phiên bản sử dụng ngõ ra NPN open collector, chế độ thường mở NO. Vì vậy, khi lựa chọn cảm biến thay thế, kỹ thuật viên cần kiểm tra cả kiểu ngõ ra và chế độ hoạt động, không chỉ dựa vào kích thước thân hoặc khoảng cách phát hiện.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Omron |
| Dòng sản phẩm | E2A |
| Model | E2A-M18KS08-M1-C1 |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ |
| Kích thước thân | M18 |
| Kiểu lắp | Shielded |
| Khoảng cách phát hiện danh định | 8 mm ±10% |
| Khoảng cách cài đặt | 0 đến 6,4 mm |
| Độ trễ vi sai | Tối đa 10% khoảng cách phát hiện |
| Đối tượng phát hiện | Kim loại sắt từ; khoảng cách giảm với kim loại màu |
| Vật thể tiêu chuẩn | Thép mềm ST37, kích thước 24 × 24 × 1 mm |
| Tần số đáp ứng | 500 Hz |
| Điện áp nguồn định mức | 12 đến 24 VDC |
| Dải điện áp hoạt động | 10 đến 32 VDC |
| Dòng tiêu thụ | Tối đa 10 mA |
| Kiểu ngõ ra | NPN open collector, DC 3 dây |
| Chế độ hoạt động | NO - thường mở |
| Dòng tải ngõ ra | Tối đa 200 mA, điện áp tải tối đa 32 VDC |
| Điện áp dư | Tối đa 2 V tại dòng tải 200 mA theo điều kiện catalogue |
| Đèn báo trạng thái | LED vàng |
| Kiểu kết nối | Đầu nối M12 4 chân |
| Chiều dài tổng thể | 53 mm theo bản vẽ kích thước |
| Chiều dài thân theo bản vẽ | 39 mm |
| Kích thước ren thân | M18 × 1 |
| Ren đầu nối | M12 × 1 |
| Cấp bảo vệ | IP67 theo IEC 60529 |
| Nhiệt độ hoạt động | -40°C đến 70°C, không đóng băng hoặc ngưng tụ |
| Nhiệt độ lưu trữ | -40°C đến 85°C |
| Độ ẩm môi trường | 35% đến 95% |
| Vật liệu thân | Đồng thau mạ niken |
| Vật liệu bề mặt cảm biến | PBT |
| Vật liệu đai ốc | Đồng thau mạ niken |
| Tiêu chuẩn EMC | EN 60947-5-2 |
Catalogue dòng Omron E2A cung cấp thông tin về mã sản phẩm, khoảng cách phát hiện, đặc tính kỹ thuật, sơ đồ ngõ ra, nguyên lý hoạt động và bản vẽ kích thước. Người dùng nên tham khảo tài liệu trước khi lựa chọn cảm biến hoặc thay thế model đang sử dụng trong máy.
Tải catalogue cảm biến tiệm cận Omron E2A PDF
Lưu ý: Đường dẫn tài liệu trong HTML là đường dẫn mẫu. Hãy thay bằng URL PDF thực tế sau khi tải catalogue lên website. Catalogue hiện có là tài liệu chung của dòng E2A, không phải tài liệu riêng chỉ dành cho model E2A-M18KS08-M1-C1.

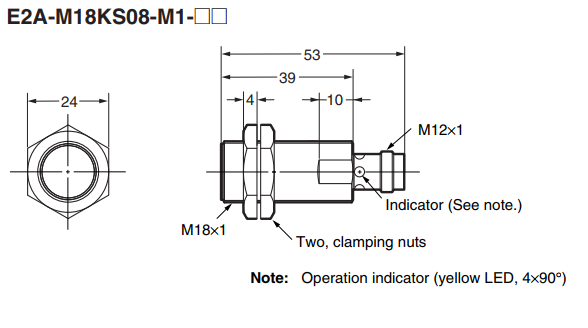

Theo bản vẽ kích thước đã cung cấp, cảm biến có chiều dài tổng thể 53 mm và chiều dài thân theo kích thước thể hiện là 39 mm. Thân sử dụng ren M18 × 1, đầu kết nối M12 × 1, kèm hai đai ốc cố định để điều chỉnh vị trí lắp trên giá đỡ hoặc cụm cơ khí.
Khi thiết kế gá lắp, cần kiểm tra đường kính lỗ lắp, không gian phía sau cảm biến, vị trí đầu nối và khoảng cách từ bề mặt cảm biến đến vật thể. Đối với lỗ lắp thân M18, catalogue đưa ra kích thước lỗ tham khảo đường kính 18,5 mm với dung sai +0,5/0 mm.

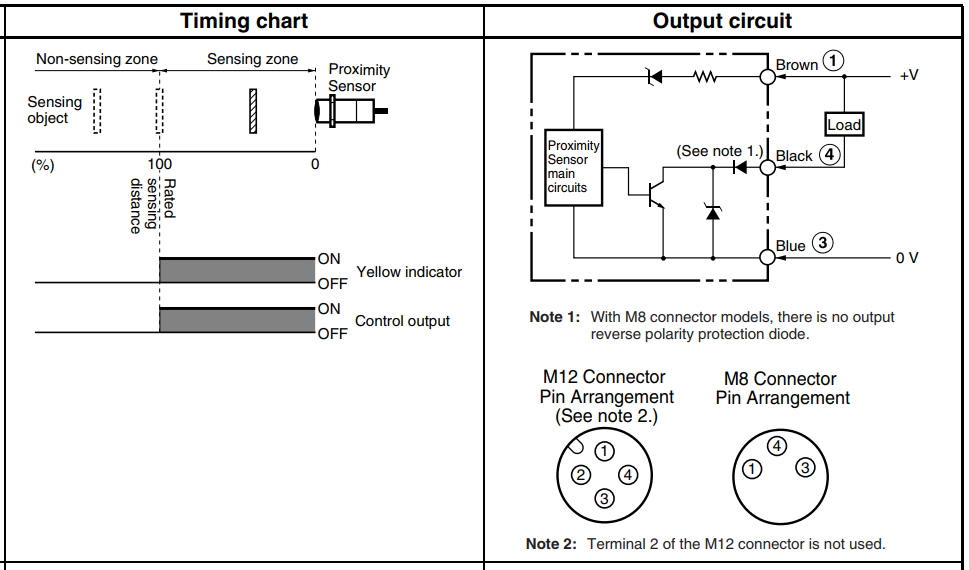

E2A-M18KS08-M1-C1 sử dụng nguồn DC 3 dây và ngõ ra NPN open collector. Theo sơ đồ đấu nối trong catalogue, chân 1 của đầu nối M12 là nguồn dương, chân 3 là 0 V và chân 4 là ngõ ra tín hiệu. Chân 2 không sử dụng đối với cấu hình này.
| Chân đầu nối M12 | Màu dây quy ước | Chức năng |
|---|---|---|
| Pin 1 | Nâu (Brown) | Nguồn dương +V |
| Pin 3 | Xanh dương (Blue) | 0 V |
| Pin 4 | Đen (Black) | Ngõ ra tín hiệu NPN |
| Pin 2 | - | Không sử dụng |
Khi đấu nối với PLC, cần chọn kiểu ngõ vào tương thích với cảm biến NPN. Ngõ ra NPN kéo tín hiệu về 0 V khi cảm biến tác động, do đó không nên đấu theo sơ đồ dành cho cảm biến PNP nếu chưa kiểm tra lại cấu hình đầu vào.
Trước khi cấp nguồn, hãy xác nhận thứ tự chân trên giắc M12, điện áp nguồn và dòng tải. Không sử dụng dòng tải vượt quá giới hạn do nhà sản xuất quy định.
Cảm biến tiệm cận Omron E2A-M18KS08-M1-C1 hoạt động dựa trên nguyên lý cảm ứng điện từ. Mạch dao động bên trong tạo ra trường điện từ tại bề mặt cảm biến. Khi vật thể kim loại tiến vào vùng phát hiện, dòng điện xoáy hình thành trên vật thể làm thay đổi trạng thái dao động. Mạch điện tử xử lý sự thay đổi này và chuyển trạng thái ngõ ra.
Với chế độ NO, ngõ ra được kích hoạt khi vật thể đi vào vùng phát hiện theo điều kiện hoạt động quy định. Khi vật thể rời khỏi vùng phát hiện, ngõ ra trở về trạng thái ban đầu. Đèn LED vàng trên thân giúp người vận hành quan sát trạng thái cảm biến trong quá trình căn chỉnh và kiểm tra tín hiệu.
Khoảng cách phát hiện danh định của model là 8 mm ±10%, với khoảng cách cài đặt từ 0 đến 6,4 mm. Thông số này được xác định theo điều kiện thử nghiệm và vật thể tiêu chuẩn bằng thép mềm ST37 có kích thước 24 × 24 × 1 mm. Khi phát hiện inox, nhôm, đồng hoặc đồng thau, khoảng cách thực tế có thể thấp hơn do đặc tính vật liệu.
Tần số đáp ứng 500 Hz phù hợp với nhiều ứng dụng phát hiện vị trí và đếm vật thể trong dây chuyền công nghiệp. Vì cảm biến không cần tiếp xúc trực tiếp với vật thể, thiết bị giúp hạn chế hao mòn tại điểm phát hiện so với các công tắc cơ khí thông thường.
Nhờ thân ren M18, khoảng cách phát hiện 8 mm và ngõ ra NPN NO, cảm biến có thể được tích hợp vào nhiều loại máy móc và hệ thống điều khiển tự động.
So với việc lựa chọn cảm biến chỉ dựa trên thương hiệu hoặc kích thước, ưu điểm thực tế của E2A-M18KS08-M1-C1 nằm ở sự kết hợp giữa thân M18, khoảng cách phát hiện 8 mm, đầu nối M12 và ngõ ra NPN NO. Khi so sánh với sản phẩm của các thương hiệu khác, cần đối chiếu thêm khoảng cách phát hiện, kiểu shielded, điện áp cấp, sơ đồ chân, cấp bảo vệ và khả năng tương thích với PLC thay vì chỉ so sánh giá bán.
Cảm biến tiệm cận Omron E2A-M18KS08-M1-C1 là lựa chọn dành cho hệ thống cần phát hiện kim loại không tiếp xúc, thân ren M18, khoảng cách phát hiện 8 mm, ngõ ra NPN thường mở và kết nối M12 4 chân. Thiết kế công nghiệp, cấp bảo vệ IP67 và đèn LED báo trạng thái giúp sản phẩm phù hợp với nhiều ứng dụng giám sát vị trí trong máy móc và dây chuyền tự động hóa.
Khi mua hàng, hãy đối chiếu đầy đủ mã E2A-M18KS08-M1-C1 để tránh nhầm với phiên bản PNP, NC hoặc cảm biến không shielded có khoảng cách phát hiện khác.
Liên hệ ngay để nhận báo giá cảm biến tiệm cận Omron E2A-M18KS08-M1-C1 và được tư vấn kỹ thuật về lựa chọn model, sơ đồ đấu nối, khả năng tương thích PLC và phương án thay thế cảm biến cho hệ thống hiện có.
