Cảm biến tiệm cận Omron E2A-M12KS04-M1-C1 là cảm biến cảm ứng từ dạng trụ ren M12, khoảng cách phát hiện 4 mm, ngõ ra NPN thường mở (NO) và kết nối M12 4 chân. Sản phẩm phù hợp phát hiện kim loại trong máy đóng gói, băng tải, máy CNC và dây chuyền tự động hóa. Thiết kế IP67, thân đồng thau mạ niken giúp cảm biến hoạt động ổn định trong môi trường công nghiệp.
Cảm biến tiệm cận Omron E2A-M12KS04-M1-C1 là cảm biến cảm ứng từ dạng trụ ren M12 thuộc dòng E2A của Omron, được thiết kế để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Model sử dụng ngõ ra NPN open collector, chế độ thường mở NO, khoảng cách phát hiện danh định 4 mm và đầu nối M12 4 chân. Với thiết kế nhỏ gọn, cấp bảo vệ IP67 và khả năng làm việc trong môi trường công nghiệp, E2A-M12KS04-M1-C1 thích hợp cho máy tự động, băng tải, hệ thống PLC, máy đóng gói, máy gia công và nhiều dây chuyền sản xuất khác.
E2A-M12KS04-M1-C1 thuộc dòng cảm biến tiệm cận hình trụ E2A của Omron. Đây là loại cảm biến cảm ứng từ (inductive proximity sensor), chuyên dùng để nhận biết sự xuất hiện hoặc vị trí của vật thể kim loại mà không cần tiếp xúc cơ khí.
Theo cấu trúc mã sản phẩm của Omron, E2A-M12KS04-M1-C1 sử dụng thân trụ ren M12, chiều dài thân tiêu chuẩn, kiểu shielded, khoảng cách phát hiện 4 mm, đầu nối M12 và ngõ ra NPN open collector. Ký hiệu C1 cho biết cảm biến sử dụng ngõ ra NPN với chế độ hoạt động thường mở NO.
Kiểu shielded cho phép phần đầu cảm biến được lắp âm vào kim loại theo yêu cầu lắp đặt phù hợp, thuận tiện khi tích hợp vào các cụm cơ khí có không gian hạn chế. Đây là lựa chọn phù hợp cho các ứng dụng kiểm tra vị trí chi tiết máy, phát hiện phôi, đếm sản phẩm kim loại hoặc tạo tín hiệu hành trình cho PLC.
| Thông số | Giá trị |
|---|---|
| Model | E2A-M12KS04-M1-C1 |
| Thương hiệu | Omron |
| Dòng sản phẩm | E2A |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ |
| Kích thước thân | M12 |
| Kiểu lắp | Shielded |
| Khoảng cách phát hiện | 4 mm ±10% |
| Khoảng cách cài đặt | 0 đến 3,2 mm |
| Độ trễ vi sai | Tối đa 10% khoảng cách phát hiện |
| Đối tượng phát hiện | Kim loại sắt từ; khoảng cách phát hiện giảm với kim loại màu |
| Vật thể tiêu chuẩn | Thép mềm ST37, 12 × 12 × 1 mm |
| Tần số đáp ứng | 1.000 Hz |
| Điện áp nguồn định mức | 12 đến 24 VDC |
| Dải điện áp hoạt động | 10 đến 32 VDC |
| Dòng tiêu thụ | Tối đa 10 mA |
| Kiểu ngõ ra | NPN open collector |
| Chế độ hoạt động | NO - thường mở |
| Dòng tải ngõ ra | Tối đa 200 mA, 32 VDC |
| Điện áp dư | Tối đa 2 V |
| Đèn báo | LED vàng |
| Kiểu kết nối | Đầu nối M12 4 chân |
| Nhiệt độ hoạt động | -40°C đến 70°C, không đóng băng hoặc ngưng tụ |
| Nhiệt độ lưu trữ | -40°C đến 85°C |
| Độ ẩm môi trường | 35% đến 95% |
| Cấp bảo vệ | IP67 theo IEC 60529 |
| Tiêu chuẩn EMC | EN 60947-5-2 |
| Vật liệu thân | Đồng thau mạ niken |
| Bề mặt cảm biến | PBT |
| Đai ốc kẹp | Đồng thau mạ niken |
Catalogue dòng E2A cung cấp thông tin lựa chọn model, thông số kỹ thuật, đặc tính phát hiện, sơ đồ ngõ ra, cách đấu nối, kích thước cơ khí và các lưu ý khi lắp đặt cảm biến tiệm cận Omron.
Tải Catalogue cảm biến tiệm cận Omron E2A-M12KS04-M1-C1

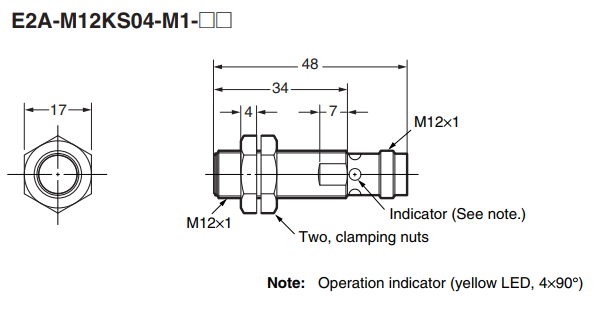

Cảm biến sử dụng thân ren M12 × 1 và đầu nối M12 × 1. Phiên bản E2A-M12KS04-M1-C1 có chiều dài tổng thể khoảng 48 mm, trong đó phần thân chính theo bản vẽ có chiều dài 34 mm. Thiết kế thân ngắn giúp cảm biến dễ bố trí trong máy có không gian lắp đặt hạn chế.

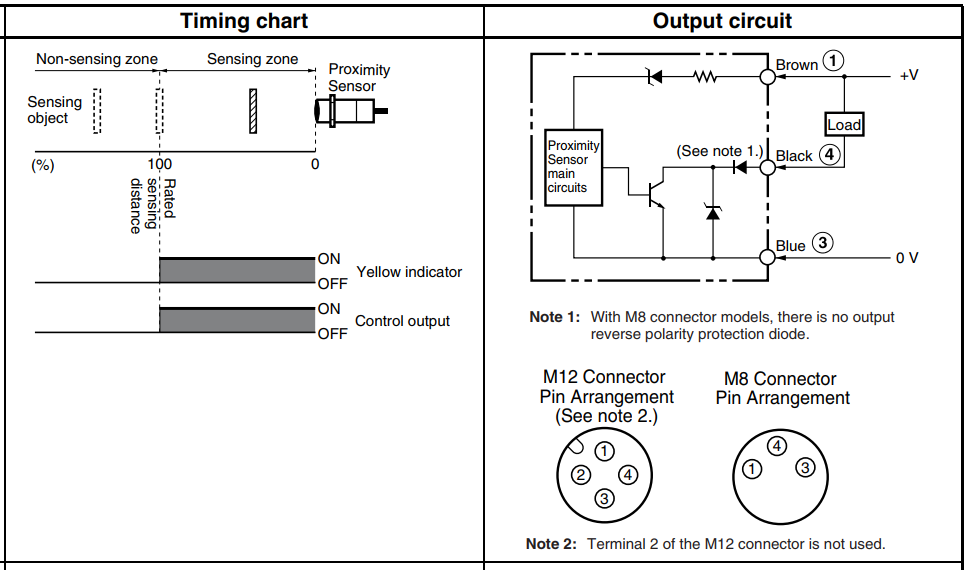

E2A-M12KS04-M1-C1 là cảm biến DC 3 dây sử dụng ngõ ra NPN open collector và chế độ NO. Với đầu nối M12, chân 1 là nguồn dương, chân 3 là 0 V và chân 4 là tín hiệu ngõ ra. Chân số 2 không sử dụng đối với cấu hình này.
| Chân M12 | Màu dây quy ước | Chức năng |
|---|---|---|
| Pin 1 | Nâu (Brown) | +V |
| Pin 3 | Xanh dương (Blue) | 0 V |
| Pin 4 | Đen (Black) | Ngõ ra NPN |
| Pin 2 | - | Không sử dụng |
Khi kết nối với PLC, cần lưu ý E2A-M12KS04-M1-C1 là cảm biến NPN. Ngõ ra sẽ kéo tín hiệu về 0 V khi cảm biến tác động, vì vậy kiểu đấu nối ngõ vào PLC phải tương thích với cảm biến NPN.
Cảm biến tiệm cận E2A-M12KS04-M1-C1 hoạt động dựa trên nguyên lý cảm ứng điện từ. Mạch dao động bên trong cảm biến tạo ra trường điện từ tại bề mặt cảm biến. Khi một vật thể kim loại tiến vào vùng phát hiện, dòng điện xoáy xuất hiện trên vật thể làm thay đổi trạng thái dao động của cảm biến. Mạch xử lý bên trong nhận biết sự thay đổi này và chuyển trạng thái ngõ ra.
Do không cần tiếp xúc trực tiếp với vật thể, cảm biến không có các tiếp điểm cơ khí bị mài mòn như công tắc hành trình truyền thống. Điều này đặc biệt hữu ích đối với máy hoạt động liên tục hoặc những vị trí có tần suất đóng cắt cao.
Khoảng cách phát hiện danh định của E2A-M12KS04-M1-C1 là 4 mm với vật thể tiêu chuẩn bằng thép mềm ST37 kích thước 12 × 12 × 1 mm. Khoảng cách cài đặt được nhà sản xuất quy định từ 0 đến 3,2 mm. Khi sử dụng với thép không gỉ, đồng thau, nhôm, đồng hoặc các kim loại màu khác, khoảng cách phát hiện thực tế có thể giảm so với thép tiêu chuẩn.
Tần số đáp ứng 1.000 Hz giúp cảm biến phù hợp với các ứng dụng phát hiện và đếm vật thể chuyển động nhanh. Đèn LED vàng tích hợp trên thân giúp kỹ thuật viên dễ dàng quan sát trạng thái hoạt động khi lắp đặt, kiểm tra và bảo trì máy.
| Ký hiệu | Ý nghĩa |
|---|---|
| E2A | Dòng cảm biến tiệm cận hình trụ Omron E2A |
| M | Thân trụ ren hệ mét bằng đồng thau |
| 12 | Kích thước thân M12 |
| K | Chiều dài thân tiêu chuẩn |
| S | Shielded |
| 04 | Khoảng cách phát hiện 4 mm |
| M1 | Đầu nối M12 4 chân |
| C | DC 3 dây, NPN open collector |
| 1 | Chế độ thường mở NO |
Với kích thước M12 phổ biến, khoảng cách phát hiện 4 mm và ngõ ra NPN NO, cảm biến E2A-M12KS04-M1-C1 có thể tích hợp vào nhiều loại máy và hệ thống điều khiển tự động.
Hai model E2A-M12KS04-M1-C1 và E2A-M12KS04-M1-B1 có nhiều đặc điểm cơ khí tương đồng: cùng thuộc dòng E2A, thân M12, kiểu shielded, khoảng cách phát hiện 4 mm, thân tiêu chuẩn và sử dụng đầu nối M12.
Điểm khác biệt quan trọng nằm ở kiểu ngõ ra. E2A-M12KS04-M1-C1 sử dụng ngõ ra NPN open collector, NO, trong khi E2A-M12KS04-M1-B1 sử dụng ngõ ra PNP open collector, NO. Vì vậy khi thay thế cảm biến cần kiểm tra kiểu đấu nối ngõ vào PLC hoặc bộ điều khiển, không nên chỉ dựa vào kích thước và khoảng cách phát hiện.
Cảm biến tiệm cận Omron E2A-M12KS04-M1-C1 là lựa chọn phù hợp cho các hệ thống cần cảm biến M12 nhỏ gọn, khoảng cách phát hiện 4 mm, ngõ ra NPN NO và khả năng kết nối nhanh bằng giắc M12. Thiết kế công nghiệp, cấp bảo vệ IP67 và tần số đáp ứng cao giúp sản phẩm đáp ứng tốt các ứng dụng phát hiện kim loại trong máy móc và dây chuyền tự động hóa.
Khi đặt hàng, khách hàng nên cung cấp đầy đủ model E2A-M12KS04-M1-C1 để tránh nhầm với các phiên bản PNP, NC, dây liền hoặc phiên bản có khoảng cách phát hiện khác trong cùng dòng Omron E2A.
