Cảm biến tiệm cận Omron E2A-M12KS04-M1-B1 phát hiện vật thể kim loại với khoảng cách 4mm, đầu ra PNP thường mở (NO) và nguồn cấp 12–24VDC. Thiết kế dạng trụ ren M12, đầu nối M12 4 chân giúp lắp đặt thuận tiện, phù hợp với máy móc công nghiệp, băng tải và hệ thống tự động hóa cần phát hiện vị trí, kiểm soát hành trình hoặc xác nhận sự hiện diện của chi tiết kim loại.
Cảm biến tiệm cận Omron E2A-M12KS04-M1-B1 là cảm biến phát hiện kim loại dạng trụ ren M12 thuộc dòng E2A của Omron. Sản phẩm có khoảng cách phát hiện danh định 4 mm, đầu ra PNP thường mở (NO), nguồn cấp 12–24VDC và đầu nối M12 4 chân. Với thiết kế nhỏ gọn, khả năng phát hiện không tiếp xúc và cấp bảo vệ IP67, cảm biến phù hợp cho các ứng dụng kiểm tra vị trí, phát hiện chi tiết kim loại và điều khiển tự động trong máy móc công nghiệp.
Omron E2A-M12KS04-M1-B1 là cảm biến tiệm cận cảm ứng từ được thiết kế để nhận biết sự xuất hiện của vật thể kim loại trong phạm vi phát hiện quy định. Thay vì cần tiếp xúc trực tiếp với vật cần kiểm tra, cảm biến có thể phát tín hiệu điện khi chi tiết kim loại tiến vào vùng phát hiện. Nguyên lý này giúp giảm hao mòn cơ học tại điểm cảm biến, đồng thời hỗ trợ quá trình kiểm soát vị trí trong các hệ thống tự động hóa.
Model E2A-M12KS04-M1-B1 thuộc dòng cảm biến tiệm cận hình trụ Omron E2A, có đường kính ren M12, thân bằng đồng mạ niken và kết cấu có che chắn (shielded). Sản phẩm sử dụng đầu nối M12 4 chân, thuận tiện khi cần tháo lắp, bảo trì hoặc thay thế cảm biến mà không phải đấu nối lại dây dẫn trực tiếp trên thiết bị.
Điểm cần lưu ý khi lựa chọn model này là khoảng cách phát hiện danh định 4 mm, đầu ra PNP và chế độ thường mở NO. Đây là các thông số quan trọng để đối chiếu với bộ điều khiển PLC, module đầu vào, nguồn cấp và cảm biến hiện hữu trên máy. Nếu cần thay thế cảm biến cũ, người dùng nên kiểm tra đầy đủ mã model, sơ đồ chân, loại đầu ra và kích thước lắp đặt trước khi đặt hàng.
Bảng thông số dưới đây được tổng hợp theo catalogue dòng Omron E2A và thông tin nhận dạng của model E2A-M12KS04-M1-B1.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Omron |
| Dòng sản phẩm | E2A |
| Mã sản phẩm | E2A-M12KS04-M1-B1 |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ (inductive proximity sensor) |
| Đường kính thân | M12 |
| Kiểu cảm biến | Có che chắn (shielded) |
| Khoảng cách phát hiện danh định | 4 mm |
| Sai số khoảng cách phát hiện | ±10% |
| Khoảng cách cài đặt | 0–3,2 mm |
| Đối tượng phát hiện | Kim loại sắt từ; khoảng cách phát hiện có thể giảm với kim loại không chứa sắt |
| Điện áp nguồn danh định | 12–24VDC |
| Dải điện áp hoạt động | 10–32VDC |
| Số dây | 3 dây DC |
| Loại đầu ra | PNP open collector |
| Chế độ hoạt động | NO – thường mở |
| Phương thức kết nối | Đầu nối M12, 4 chân |
| Dòng tải đầu ra tối đa | 200 mA |
| Điện áp dư tối đa | 2V tại điều kiện tải theo catalogue |
| Tần số đáp ứng | 1.000 Hz |
| Đèn báo trạng thái | LED màu vàng |
| Chiều dài phần ren | 34 mm |
| Tổng chiều dài | 48 mm |
| Vật liệu thân | Đồng mạ niken |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường hoạt động | -40°C đến 70°C, không đóng băng hoặc ngưng tụ |
Lưu ý: Khoảng cách phát hiện thực tế phụ thuộc vào vật liệu, kích thước mục tiêu và điều kiện lắp đặt. Không nên lấy khoảng cách danh định 4 mm làm khoảng cách vận hành an toàn trong mọi trường hợp. Cần đối chiếu catalogue khi thiết kế hoặc thay thế thiết bị.
Catalogue Omron E2A cung cấp thông tin về thông số điện, nguyên lý hoạt động, sơ đồ đầu ra, kích thước cơ khí và cách lựa chọn model. Bạn nên tham khảo tài liệu trước khi lắp đặt hoặc thay thế cảm biến trong hệ thống đang vận hành.
Tải catalogue và tài liệu kỹ thuật cảm biến tiệm cận Omron E2A (PDF)
Đường dẫn trên là đường dẫn tương đối mẫu. Sau khi tải PDF lên website, hãy cập nhật thuộc tính href bằng URL thực tế của file để liên kết tải xuống hoạt động chính xác.

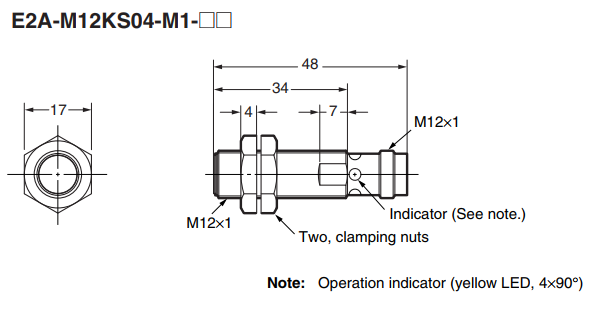

Bản vẽ kích thước giúp kiểm tra không gian lắp đặt, chiều dài phần ren và khả năng tương thích với gá hoặc lỗ lắp trên máy. Với model E2A-M12KS04-M1-B1, phần ren có chiều dài 34 mm và tổng chiều dài cảm biến là 48 mm. Kích thước ren lắp M12×1 cần được đối chiếu với vị trí lắp đặt thực tế.
Khi lắp cảm biến có che chắn, cần tuân thủ hướng dẫn của nhà sản xuất về khoảng cách với các bề mặt kim loại xung quanh và khoảng cách giữa các cảm biến. Việc lắp đặt đúng giúp hạn chế ảnh hưởng đến vùng phát hiện và duy trì hoạt động ổn định.

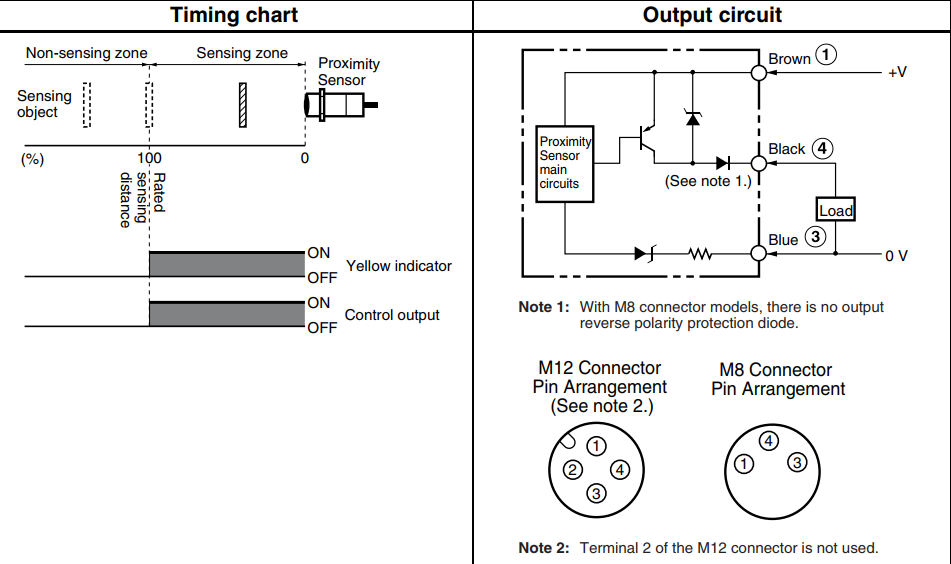

Omron E2A-M12KS04-M1-B1 là cảm biến 3 dây DC với đầu ra PNP thường mở. Theo sơ đồ đầu ra trong catalogue, các chân kết nối được sử dụng như sau:
Vì đây là đầu ra PNP, tín hiệu đầu ra thường đưa điện áp dương đến đầu vào điều khiển khi cảm biến phát hiện mục tiêu. Cần bảo đảm đầu vào PLC tương thích với PNP và có chung mốc 0V theo yêu cầu của mạch điều khiển. Không đấu nhầm chân nguồn và chân tín hiệu.
Trước khi cấp điện, hãy kiểm tra sơ đồ chân của đầu nối và tài liệu thiết bị thực tế. Không xác định chức năng dây chỉ dựa vào màu sắc nếu cáp trung gian hoặc sơ đồ đấu nối của hệ thống đã bị thay đổi. Dòng tải đầu ra không được vượt giới hạn cho phép của cảm biến; khi điều khiển tải công suất lớn, nên sử dụng phần tử trung gian phù hợp.
Phát hiện vật thể kim loại không tiếp xúc: Cảm biến tiệm cận cảm ứng từ nhận biết mục tiêu kim loại trong vùng phát hiện mà không cần tiếp xúc cơ học trực tiếp. Tính năng này phù hợp với những vị trí cần kiểm tra lặp lại nhiều lần, nơi công tắc cơ khí có thể chịu tác động do va chạm hoặc ma sát.
Khoảng cách phát hiện 4 mm: Khoảng cách danh định 4 mm đáp ứng các vị trí phát hiện gần, chẳng hạn kiểm tra chi tiết đi qua, xác nhận vị trí cơ cấu hoặc nhận biết bộ phận kim loại đã đến điểm quy định. Khoảng cách cài đặt theo catalogue là 0–3,2 mm; khi thiết kế, nên chừa khoảng cách vận hành phù hợp để tăng độ tin cậy.
Đầu ra PNP, thường mở NO: Khi vật thể kim loại tiến vào vùng phát hiện, đầu ra chuyển trạng thái theo đặc tính hoạt động NO. Tín hiệu này có thể được sử dụng cho đầu vào PLC, bộ điều khiển hoặc mạch logic tương thích, phục vụ các chức năng như đếm sản phẩm, xác nhận hành trình và liên động điều khiển.
Đèn LED báo trạng thái: Đèn LED màu vàng hỗ trợ người vận hành quan sát trạng thái hoạt động tại vị trí lắp cảm biến. Đây là đặc điểm hữu ích khi kiểm tra tín hiệu, căn chỉnh khoảng cách phát hiện và xử lý sự cố trên máy.
Kết nối M12 4 chân: Đầu nối giúp tháo lắp cảm biến thuận tiện khi bảo trì hoặc thay thế. Cần chọn cáp nối tương thích về số chân, kiểu đầu nối và sơ đồ chân; không nên mặc định mọi cáp M12 đều có cách đấu dây giống nhau.
Hiệu quả sử dụng phụ thuộc vào vật liệu mục tiêu, kích thước chi tiết, khoảng cách phát hiện, tốc độ chuyển động và điều kiện lắp đặt. Cảm biến cảm ứng từ này được thiết kế để phát hiện kim loại, không phải cảm biến quang chuyên dùng để phát hiện mọi loại vật thể như nhựa, giấy hoặc thủy tinh.
Thiết kế tiêu chuẩn, dễ tích hợp: Dạng trụ ren M12 giúp bố trí cảm biến trong các cụm máy có không gian lắp đặt hạn chế. Kích thước và bước ren tiêu chuẩn cũng thuận tiện khi thiết kế gá hoặc kiểm tra khả năng thay thế.
Giảm tiếp xúc cơ học: Phương pháp phát hiện không tiếp xúc trực tiếp giúp hạn chế hao mòn do đóng ngắt cơ khí tại điểm cảm biến, đồng thời hỗ trợ kiểm tra lặp lại trong dây chuyền tự động.
Kết nối thuận tiện cho bảo trì: Đầu nối M12 4 chân cho phép tháo cảm biến khỏi cáp kết nối tương thích khi cần thay thế, góp phần rút ngắn thời gian thao tác tại hiện trường.
Cấp bảo vệ IP67: Khả năng bảo vệ theo cấp IP67 phù hợp với nhiều môi trường công nghiệp có bụi và nguy cơ tiếp xúc nước theo điều kiện thử nghiệm quy định. Tuy nhiên, không nên hiểu IP67 là khả năng chịu mọi loại hóa chất, tia nước áp lực cao hoặc ngâm nước liên tục trong mọi điều kiện.
Dễ kiểm tra trạng thái: Đèn LED vàng hỗ trợ quan sát trạng thái cảm biến tại chỗ, giúp kỹ thuật viên thuận tiện hơn trong quá trình căn chỉnh và kiểm tra hoạt động.
Khi so sánh với các cảm biến tiệm cận của thương hiệu khác, nên đánh giá theo các tiêu chí thực tế như khoảng cách phát hiện, loại đầu ra PNP/NPN, NO/NC, kích thước ren, kiểu kết nối, cấp bảo vệ và khả năng tương thích với bộ điều khiển. Không nên thay thế trực tiếp chỉ dựa trên việc hai cảm biến cùng có đường kính M12 hoặc khoảng cách phát hiện 4 mm.
Cảm biến tiệm cận Omron E2A-M12KS04-M1-B1 là lựa chọn dành cho các ứng dụng phát hiện kim loại ở khoảng cách gần, cần đầu ra PNP thường mở, nguồn cấp 12–24VDC và kết nối M12 4 chân. Thiết kế dạng trụ M12, đèn LED báo trạng thái và cấp bảo vệ IP67 giúp sản phẩm phù hợp với nhiều hệ thống máy móc và dây chuyền tự động hóa.
Khi cần mua mới hoặc thay thế cảm biến tiệm cận Omron, hãy đối chiếu mã sản phẩm và thông số điện với thiết bị hiện hữu để bảo đảm khả năng tương thích. Liên hệ ngay để nhận báo giá cảm biến tiệm cận Omron E2A-M12KS04-M1-B1 và được tư vấn kỹ thuật miễn phí về lựa chọn model, đầu nối và phương án đấu nối phù hợp với hệ thống của bạn.
