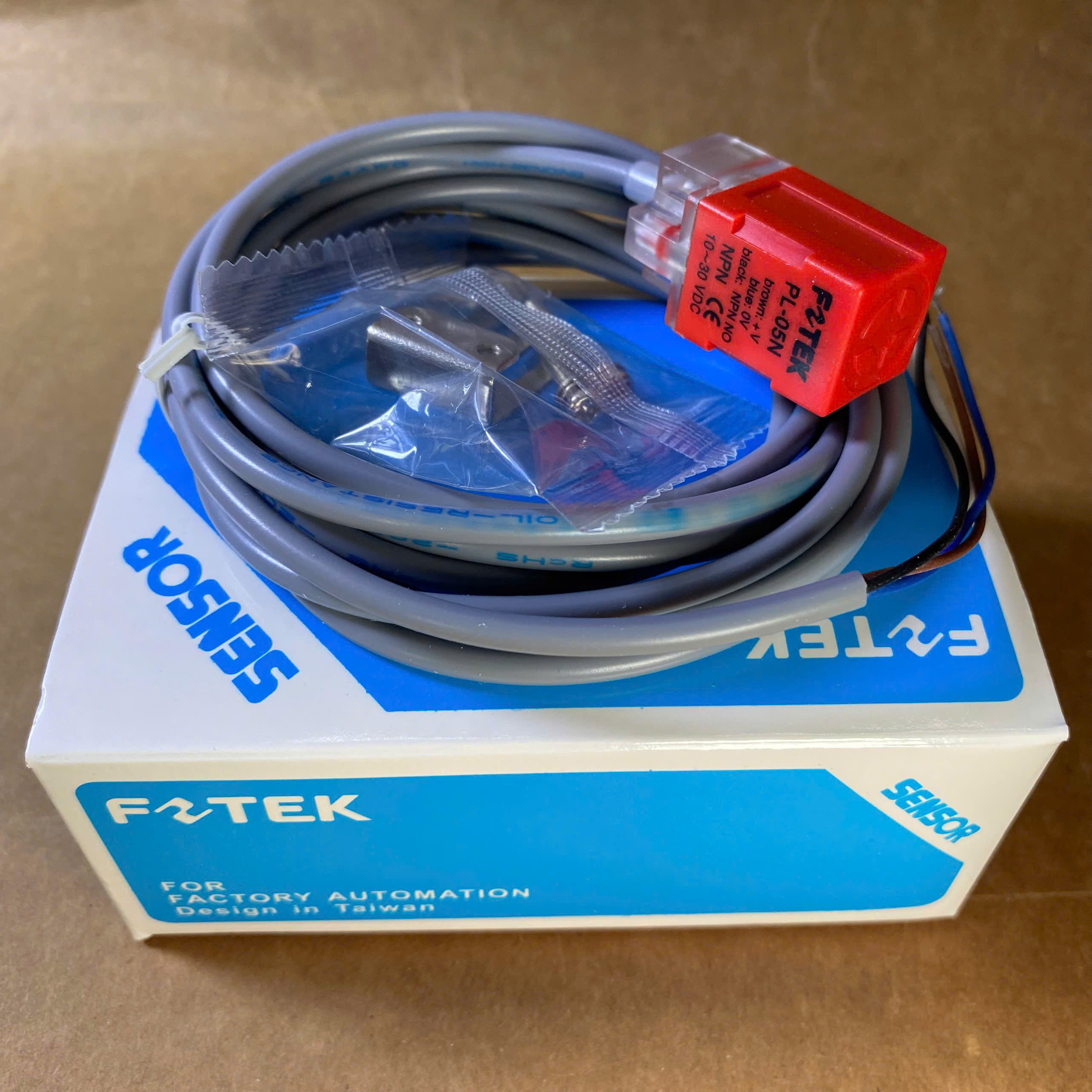

Cảm biến tiệm cận FOTEK PL-05N NPN, khoảng cách phát hiện 5mm

Cảm biến tiệm cận FOTEK PL-05N là cảm biến cảm ứng điện từ thuộc dòng PS Series, chuyên dùng để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Sản phẩm có khoảng cách phát hiện 5mm, ngõ ra NPN thường mở (NO), nguồn cấp 10–30VDC và tần số đáp ứng 800Hz. Với thiết kế dạng khối vuông nhỏ gọn, đèn LED báo trạng thái và cấp bảo vệ IP67, cảm biến phù hợp cho các hệ thống máy móc, dây chuyền sản xuất và ứng dụng tự động hóa công nghiệp.

Giới thiệu chung

FOTEK là thương hiệu thiết bị điều khiển và tự động hóa công nghiệp có xuất xứ Đài Loan. Cảm biến tiệm cận FOTEK PL-05N thuộc dòng cảm biến cảm ứng điện từ PS Series, được thiết kế để nhận biết sự xuất hiện của vật thể kim loại trong phạm vi phát hiện cho phép.

Khác với phương pháp phát hiện bằng công tắc cơ khí, cảm biến tiệm cận điện từ hoạt động không cần tiếp xúc trực tiếp với đối tượng. Đặc điểm này giúp hạn chế mài mòn cơ học, giảm nhu cầu bảo trì và hỗ trợ quá trình phát hiện vị trí, đếm sản phẩm hoặc kiểm tra trạng thái chuyển động của máy.

Model PL-05N sử dụng ngõ ra NPN, trạng thái thường mở NO, khoảng cách phát hiện danh định 5mm và nguồn điện một chiều 10–30VDC. Sản phẩm có đèn LED chỉ thị hoạt động, thuận tiện cho việc quan sát trạng thái cảm biến trong quá trình lắp đặt, chạy thử và bảo dưỡng thiết bị.

Với kích thước mặt trước 17 × 17mm và chiều dài tổng thể khoảng 35mm theo bản vẽ catalogue, cảm biến có thể được bố trí tại các vị trí lắp đặt có không gian hạn chế. Đây là lựa chọn đáng cân nhắc khi cần thay thế cảm biến cùng model hoặc tích hợp vào hệ thống điều khiển hiện có.

Thông số kỹ thuật

Bảng thông số dưới đây được tổng hợp từ catalogue dòng PS Series, bản vẽ kích thước và nhãn sản phẩm PL-05N. Khi lựa chọn thiết bị thay thế, cần đối chiếu đầy đủ mã model và loại ngõ ra để bảo đảm tương thích với bộ điều khiển.

Lưu ý: PL-05N là phiên bản NPN dùng nguồn DC. Không nhầm model này với PL-05P có ngõ ra PNP hoặc PL-05S sử dụng nguồn AC và ngõ ra SCR. Khoảng cách phát hiện 5mm là thông số danh định trong điều kiện thử nghiệm của nhà sản xuất; khoảng cách thực tế có thể thay đổi theo vật liệu, kích thước và cách bố trí đối tượng.

Tải tài liệu kỹ thuật

Catalogue FOTEK PROXI-PS cung cấp thông tin về cách phân loại model, thông số kỹ thuật, mạch ngõ ra, kích thước lắp đặt và các lưu ý khi sử dụng cảm biến tiệm cận. Bạn nên tham khảo tài liệu trước khi thiết kế gá lắp, đấu nối hoặc thay thế cảm biến trong hệ thống đang vận hành.

Tải catalogue và tài liệu kỹ thuật cảm biến tiệm cận FOTEK PL-05N (PDF)

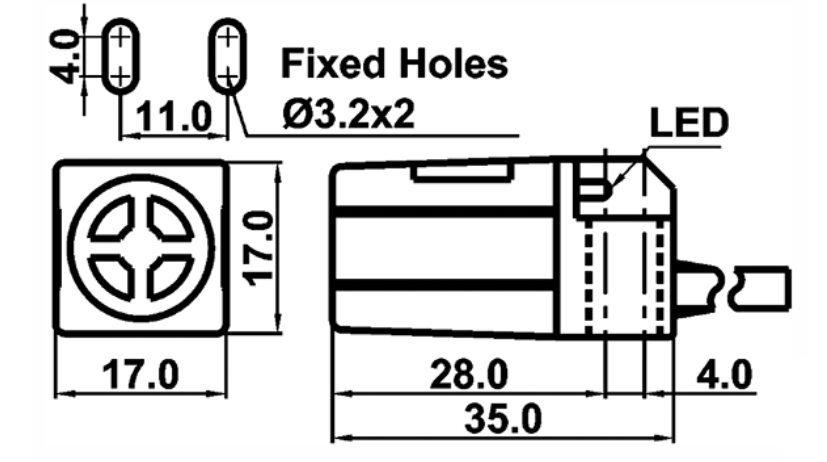

Bản vẽ kích thước

Bản vẽ kích thước giúp xác định vị trí gá lắp, khoảng cách lỗ bắt vít và không gian cần thiết cho thân cảm biến. Theo bản vẽ model PL-05N, mặt trước có kích thước 17 × 17mm, chiều dài tổng thể 35mm và hai lỗ cố định đường kính 3,2mm cách nhau 11mm.

Trước khi gia công giá đỡ hoặc thay cảm biến cũ, cần kiểm tra lại kích thước thực tế, hướng phát hiện và khoảng hở dành cho phần dây dẫn để tránh vướng cơ cấu chuyển động.

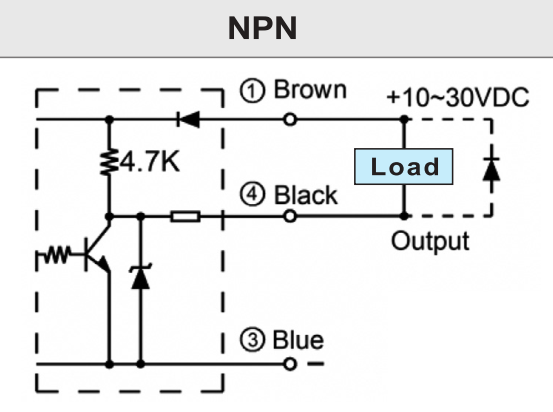

Sơ đồ đấu nối

Cảm biến FOTEK PL-05N sử dụng ba dây với chức năng được ghi trực tiếp trên thân sản phẩm. Khi đấu nối với PLC hoặc bộ điều khiển, cần xác định đúng cực nguồn và loại ngõ vào để tín hiệu NPN được nhận chính xác.

Ngõ ra NPN hoạt động theo nguyên lý kéo tín hiệu về mức 0V khi cảm biến tác động. Với phiên bản NO, ngõ ra thường không dẫn khi chưa phát hiện đối tượng và chuyển sang trạng thái dẫn khi vật thể đi vào vùng phát hiện. Cách diễn giải tín hiệu tại PLC còn phụ thuộc cấu hình ngõ vào và sơ đồ đấu nối thực tế.

Trước khi cấp nguồn, hãy kiểm tra điện áp làm việc, cực tính và khả năng tương thích giữa ngõ ra NPN với ngõ vào PLC. Không đấu tải vượt quá dòng ngõ ra tối đa 150mA. Nếu sử dụng rơ-le trung gian hoặc tải cảm ứng, cần lựa chọn mạch bảo vệ phù hợp. Ngắt nguồn trước khi thay đổi dây đấu nối.

Chức năng

Phát hiện vật thể kim loại không tiếp xúc: Cảm biến sử dụng nguyên lý cảm ứng điện từ để nhận biết vật thể kim loại trong vùng tác động. Khi kim loại tiến đến gần mặt cảm biến, đặc tính trường điện từ thay đổi và mạch điện tử tạo tín hiệu đầu ra.

Phát tín hiệu NPN thường mở: PL-05N tạo tín hiệu chuyển mạch khi phát hiện đối tượng. Tín hiệu có thể được sử dụng để báo vị trí, đếm sản phẩm, xác nhận hành trình hoặc làm điều kiện liên động trong chương trình PLC.

Đáp ứng nhanh: Tần số đáp ứng 800Hz theo catalogue cho phép cảm biến phục vụ nhiều ứng dụng phát hiện lặp lại. Khi dùng để đếm sản phẩm tốc độ cao, cần tính đến kích thước mục tiêu, khoảng cách giữa các vật thể và thời gian xử lý của bộ điều khiển.

Hiển thị trạng thái bằng LED: Đèn báo hỗ trợ quan sát hoạt động của cảm biến ngay tại vị trí lắp đặt, giúp kỹ thuật viên kiểm tra tín hiệu thuận tiện hơn trong quá trình chạy thử và bảo dưỡng.

Bảo vệ cho môi trường công nghiệp: Cảm biến có cấp bảo vệ IP67 và mạch bảo vệ ngắn mạch, đảo cực theo thông số của phiên bản DC. Cấp IP67 không đồng nghĩa với khả năng chịu mọi loại hóa chất, nhiệt độ hoặc môi trường ngâm nước trong mọi điều kiện.

Ứng dụng nổi bật

• Dây chuyền băng tải: Phát hiện chi tiết kim loại đi qua vị trí kiểm tra hoặc xác nhận sản phẩm đến trạm làm việc.
• Máy đóng gói: Nhận biết vị trí cơ cấu kim loại, hỗ trợ đồng bộ chu trình đóng gói và kiểm soát hoạt động của máy.
• Máy lắp ráp tự động: Xác nhận sự có mặt của chi tiết, vị trí cơ cấu trượt hoặc trạng thái của bộ phận chuyển động.
• Hệ thống đếm sản phẩm: Tạo xung tín hiệu cho bộ đếm hoặc PLC khi các chi tiết kim loại đi qua vùng phát hiện.
• Máy gia công cơ khí: Phát hiện vị trí các chi tiết kim loại, hỗ trợ điều khiển hành trình và liên động an toàn theo thiết kế hệ thống.
• Hệ thống điều khiển PLC: Cung cấp tín hiệu đầu vào cho PLC, bộ điều khiển máy hoặc mạch logic có ngõ vào tương thích NPN.
• Thiết bị kiểm tra và phân loại: Nhận biết sự xuất hiện của vật thể kim loại tại vị trí xác định trong quy trình sản xuất.

Khả năng phát hiện phụ thuộc vào vật liệu, kích thước và hình dạng của đối tượng. Khi cần phát hiện kim loại màu hoặc các chi tiết có kích thước nhỏ, nên kiểm tra khoảng cách tác động thực tế trước khi đưa vào vận hành chính thức.

Ưu điểm vượt trội

Thiết kế nhỏ gọn: Dạng khối vuông dài giúp bố trí cảm biến tại những vị trí mà không gian lắp đặt hạn chế. Hai lỗ cố định hỗ trợ gá lắp chắc chắn theo thiết kế cơ khí phù hợp.

Không tiếp xúc trực tiếp: Nguyên lý cảm ứng điện từ hạn chế mài mòn do va chạm cơ khí, phù hợp với những ứng dụng cần phát hiện lặp lại trong thời gian dài.

Dễ tích hợp điều khiển: Ngõ ra NPN, nguồn 10–30VDC và sơ đồ ba dây rõ ràng giúp việc kết nối thuận tiện khi hệ thống đã sử dụng chuẩn tín hiệu tương ứng.

Thuận tiện bảo trì: Đèn LED báo trạng thái giúp kiểm tra sơ bộ hoạt động. Thông số và sơ đồ đấu nối trong catalogue hỗ trợ đối chiếu khi lắp đặt hoặc thay thế thiết bị.

So với các cảm biến tiệm cận khác, PL-05N không nhất thiết phù hợp với mọi ứng dụng. Nếu bộ điều khiển yêu cầu ngõ ra PNP, cần lựa chọn model PNP tương thích, chẳng hạn PL-05P theo dòng sản phẩm của FOTEK. Nếu khoảng cách phát hiện yêu cầu lớn hơn 5mm, nên cân nhắc model có tầm phát hiện phù hợp thay vì lắp PL-05N vượt quá giới hạn thiết kế.

Lưu ý khi lựa chọn và sử dụng

• Kiểm tra đúng model PL-05N, ngõ ra NPN và trạng thái NO trước khi đặt hàng.
• Sử dụng nguồn DC trong dải 10–30VDC và đấu đúng cực tính theo nhãn sản phẩm.
• Duy trì khoảng cách lắp đặt phù hợp với khuyến cáo về lắp chìm và chống nhiễu giữa các cảm biến trong catalogue.
• Tránh đi dây cảm biến song song sát đường dây nguồn công suất lớn hoặc dây cao áp; khi cần kéo dài dây, thực hiện theo hướng dẫn của nhà sản xuất.
• Không vượt quá dòng tải 150mA và cần kiểm tra tương thích điện giữa cảm biến với PLC, bộ đếm hoặc thiết bị nhận tín hiệu.
• Kiểm tra khả năng phát hiện thực tế với vật liệu và kích thước kim loại của ứng dụng trước khi nghiệm thu.

Kết luận / Mua hàng

Cảm biến tiệm cận FOTEK PL-05N là lựa chọn phù hợp cho các ứng dụng phát hiện kim loại ở khoảng cách gần, kiểm tra vị trí và đếm sản phẩm trong hệ thống tự động hóa công nghiệp. Những thông số cần quan tâm nhất khi chọn mua gồm khoảng cách phát hiện 5mm, ngõ ra NPN thường mở NO, nguồn 10–30VDC, tần số đáp ứng 800Hz và cấp bảo vệ IP67.

Nếu bạn đang cần thay thế cảm biến cũ hoặc lựa chọn cảm biến cho máy mới, hãy đối chiếu model và sơ đồ đấu nối trước khi đặt hàng. Liên hệ ngay để nhận báo giá cảm biến FOTEK PL-05N, kiểm tra tình trạng hàng và được tư vấn kỹ thuật về khả năng tương thích với hệ thống PLC, máy móc hoặc dây chuyền sản xuất của bạn.
