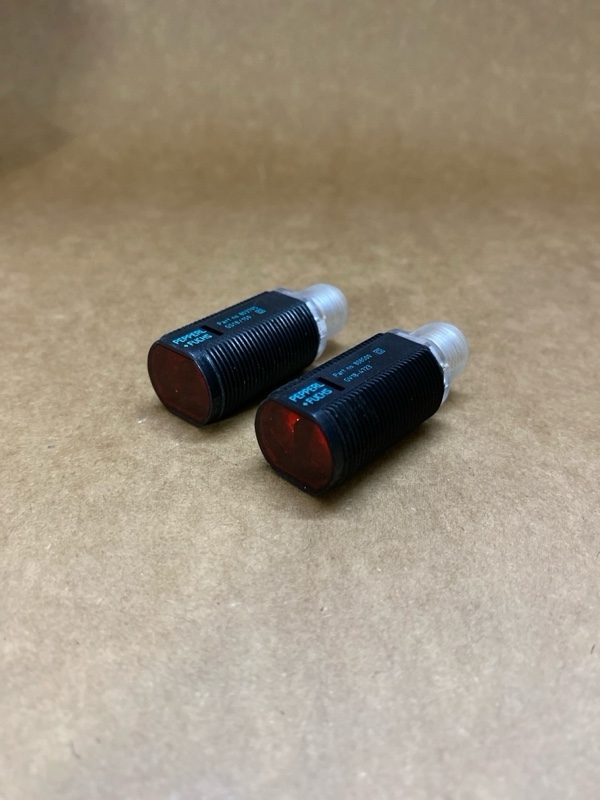

Cảm biến quang thu-phát Pepperl+Fuchs GD18/GV18/73/120 là dòng sản phẩm đến từ Đức, nổi tiếng về độ chính xác và độ bền trong môi trường công nghiệp. Thiết kế dạng thân trụ M18, vỏ nhựa bền, cấu tạo chắc chắn giúp dễ dàng lắp đặt trong nhiều hệ thống tự động hóa. Với khoảng cách phát hiện lên đến 20 m, nguồn 10–30 V DC và chuẩn bảo vệ IP67, thiết bị đảm bảo hiệu suất ổn định trong điều kiện ánh sáng mạnh và môi trường nhiều bụi.

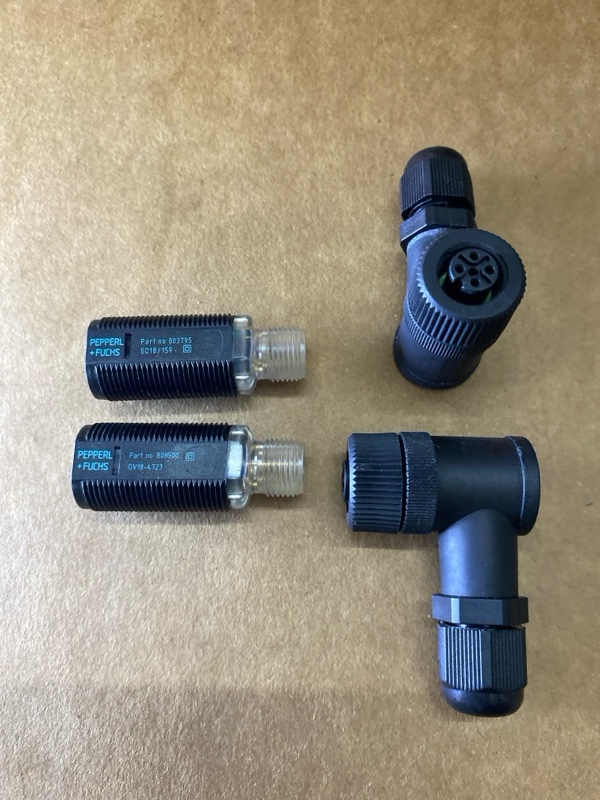

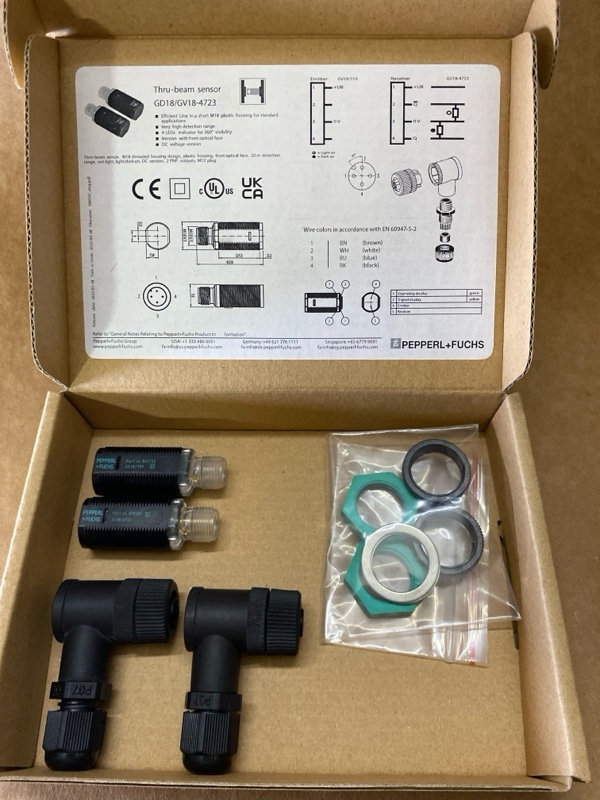

Bộ sản phẩm đã bao gồm cả đầu connector M12 dạng bắt vít, không cần hàn.
| Thông số | Giá trị tiêu biểu |
|---|---|
| Model | GD18 (Phát) / GV18 (Thu) – loại 73/120 |
| Nguyên lý hoạt động | Thu-phát độc lập (Through-beam) |
| Khoảng cách phát hiện | 0 – 20 m |
| Nguồn điện hoạt động | 10 – 30 V DC |
| Dòng tiêu thụ | < 20 mA |
| Tần số chuyển mạch | 500 Hz |
| Thời gian đáp ứng | ≤ 1 ms |
| Chế độ hoạt động | Light ON / Dark ON |
| Loại đầu ra | PNP, bảo vệ ngắn mạch |
| Vật liệu vỏ / mặt quang | Vỏ PC, mặt quang PMMA |
| Nhiệt độ làm việc | –25 … 60 °C |
| Độ bảo vệ | IP67 |

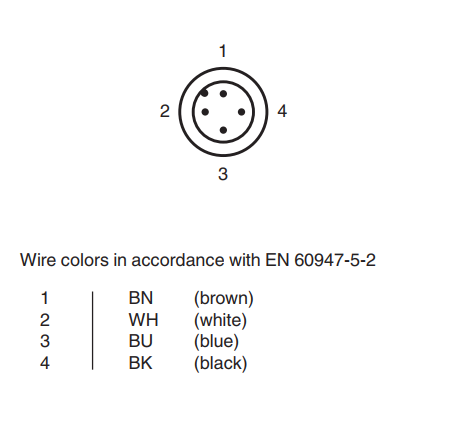

| Kết nối | Đầu M12 – 4 chân |

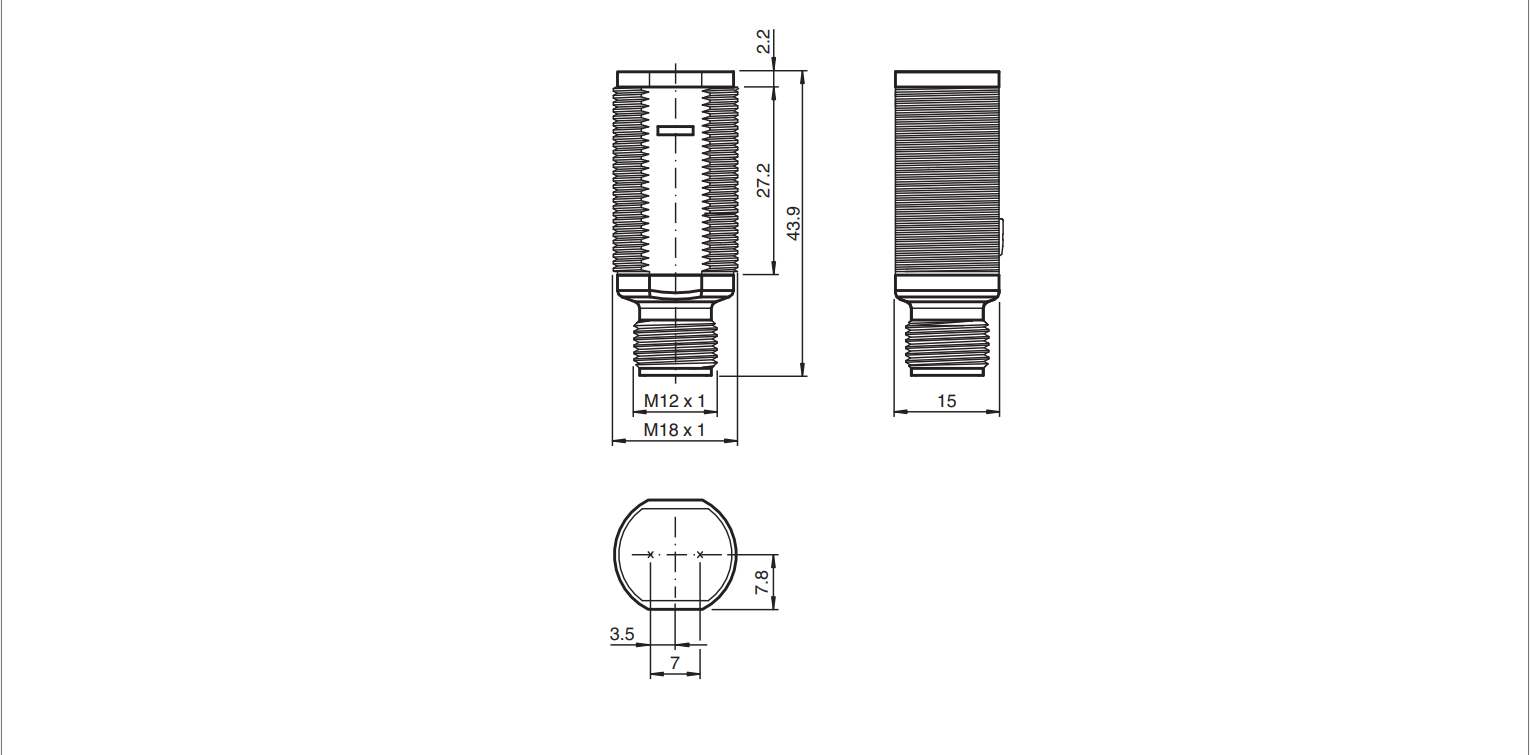

Kích thước cảm biến Pepperl+Fuchs GD18/GV18

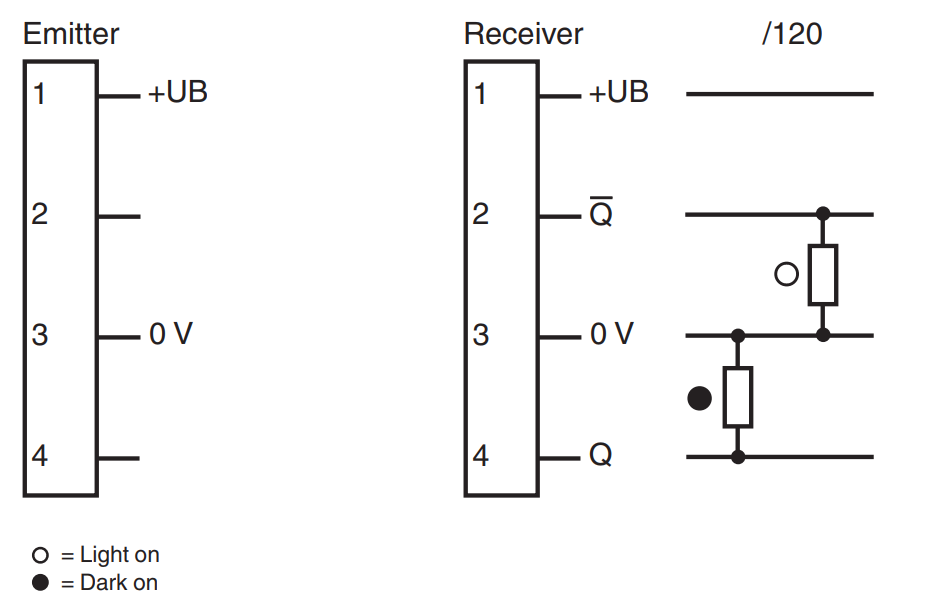

Cách đấu dây cho cảm biến
Cảm biến hoạt động theo nguyên lý thu-phát độc lập: bộ phát phát ra tia sáng đỏ, bộ thu nhận tín hiệu phản hồi. Khi có vật cản chắn tia, cảm biến lập tức gửi tín hiệu đầu ra.
Thiết bị hỗ trợ hai chế độ Light ON và Dark ON, phù hợp với nhiều loại điều kiện phát hiện khác nhau.
Bộ hiển thị LED đa hướng giúp người dùng dễ dàng nhận biết trạng thái hoạt động:
Với khả năng chống nhiễu ánh sáng môi trường lên đến 30.000 Lux, cảm biến vẫn hoạt động chính xác ngay cả khi lắp gần đèn hoặc cửa sổ có ánh sáng mạnh.
