Cảm biến quang OMRON E3Z-FDN12 – thương hiệu Nhật Bản, thuộc dòng E3Z-F nổi tiếng của OMRON. Thiết bị sử dụng nguồn 10–30VDC, cảm biến phản xạ khuếch tán khoảng cách 300mm với ánh sáng LED đỏ (624 nm). Được thiết kế nhỏ gọn, vỏ ABS bền chắc, đạt chuẩn chống nước IP67/IP69K, phù hợp cho môi trường công nghiệp, dây chuyền đóng gói, phát hiện vật thể trên băng tải.
OMRON E3Z-FDN12 là cảm biến quang khuếch tán thuộc dòng E3Z-F series – dòng cảm biến phổ biến toàn cầu với hơn 1,5 triệu sản phẩm bán ra mỗi năm. Sản phẩm được tích hợp bộ khuếch đại ngay trong thân, giúp lắp đặt dễ dàng, tiết kiệm không gian và mang lại độ ổn định cao trong môi trường công nghiệp khắc nghiệt.
Cảm biến sử dụng đèn LED đỏ (624 nm) dễ căn chỉnh, khả năng phát hiện vật thể ở khoảng cách 300 mm, phù hợp với các ứng dụng cần độ chính xác cao trong dây chuyền sản xuất, bao bì, đóng gói và xử lý vật liệu.
Kích thước thiết kế tối ưu, thay thế được hầu hết các loại cảm biến tương tự trên thị trường, vừa lắp gá kim loại với lỗ vít, vừa lắp trên lỗ tròn M18mm.

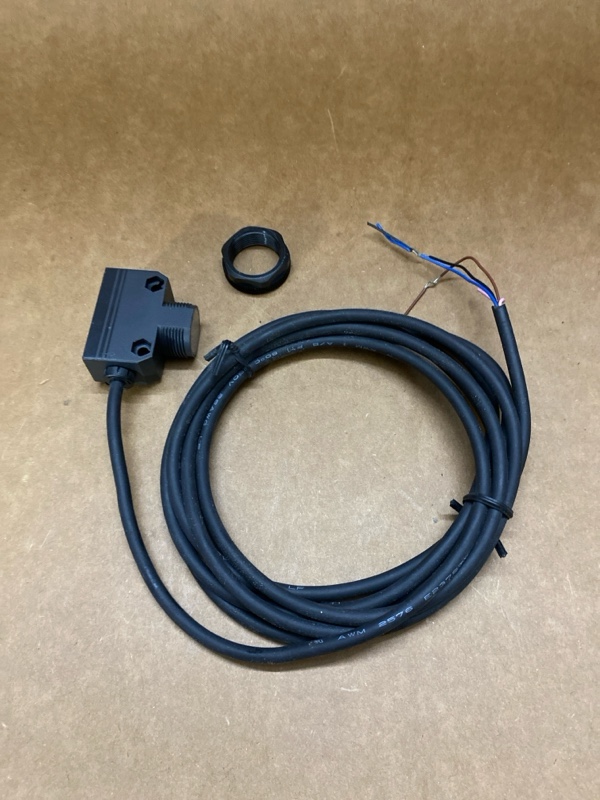

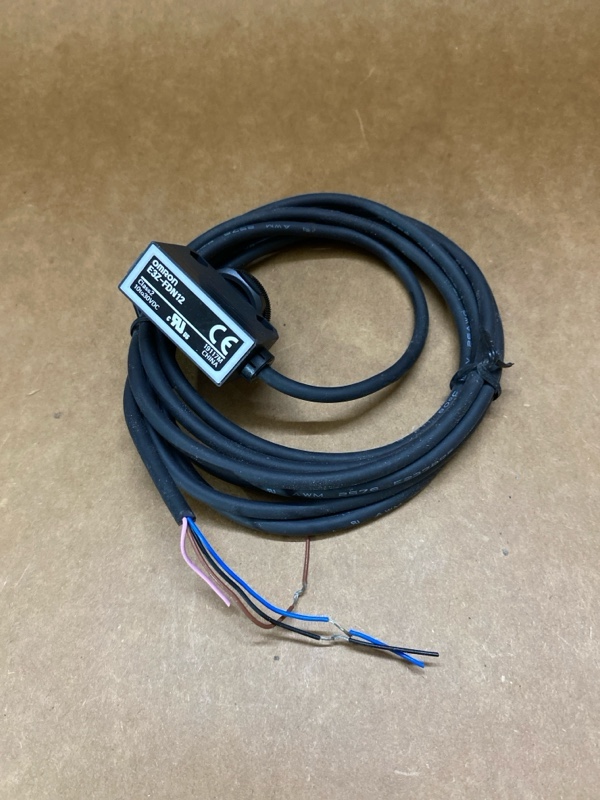

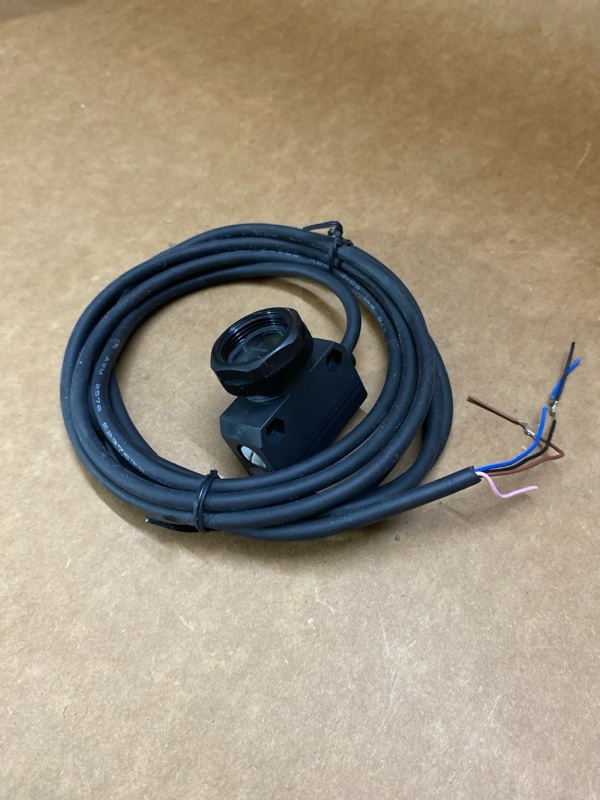

Hình ảnh thực tế cảm biến quang OMRON E3Z-FDN12.
| Hạng mục | Giá trị |
|---|---|
| Model | OMRON E3Z-FDN12 |
| Loại cảm biến | Khuếch tán (Diffuse Reflective) |
| Khoảng cách phát hiện | 300 mm (vật chuẩn: giấy trắng 300×300 mm) |
| Nguồn cấp | 10–30 VDC |
| Ngõ ra điều khiển | NPN open collector, 100 mA max |
| Dòng tiêu thụ | 25 mA max |
| Thời gian đáp ứng | 0.5 ms max |
| Nguồn sáng | LED đỏ (624 nm) |
| Điều chỉnh độ nhạy | Núm xoay 1 vòng |
| Chỉ thị hoạt động | Đèn LED cam (hoạt động), LED xanh (ổn định) |
| Cấp bảo vệ | IP67 / IP69K |
| Vật liệu vỏ | ABS chống va đập |
| Nhiệt độ hoạt động | -25°C đến 55°C |
| Trọng lượng | Khoảng 70 g |
| Kết nối | Dây sẵn 2m hoặc đầu nối M12 (4 chân) |
| Xuất xứ | OMRON – Nhật Bản |

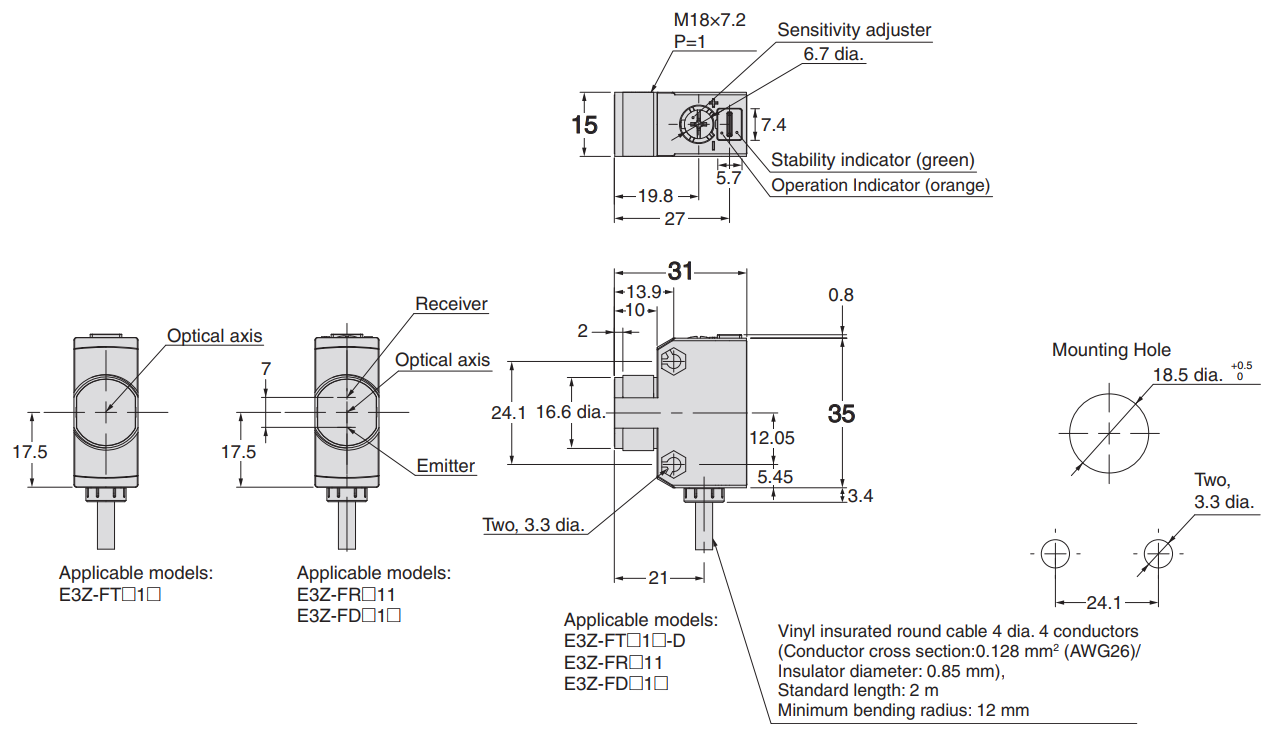

Bản vẽ kích thước E3Z-FDN12.

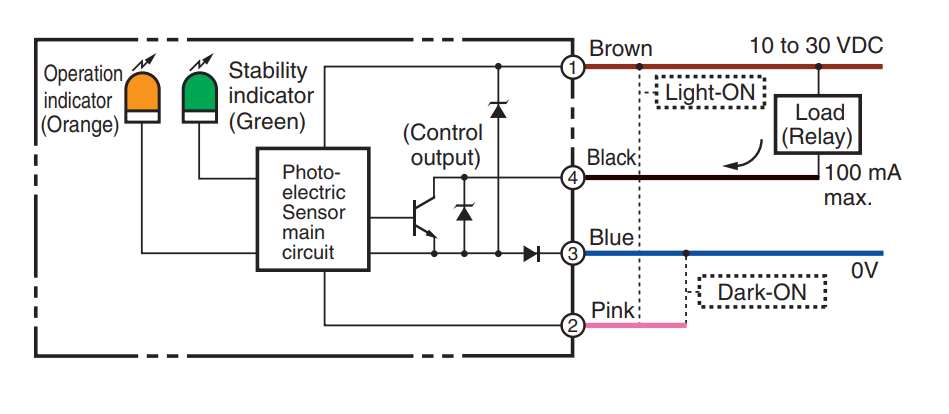

Sơ đồ đấu dây E3Z-FDN12.
✅ Kích thước nhỏ gọn – dễ dàng lắp đặt trong không gian hẹp.
✅ Tia sáng đỏ rõ ràng – hỗ trợ căn chỉnh nhanh và chính xác.
✅ Độ bền cao – vật liệu ABS và chuẩn bảo vệ IP67/IP69K chống bụi, nước và áp suất cao.
✅ Phản hồi nhanh 0.5ms – đáp ứng các hệ thống tự động tốc độ cao.
✅ Đa dạng tùy chọn đầu nối – phù hợp nhiều hệ thống điện khác nhau (PNP/NPN, dây 2m hoặc M12).
