Cảm biến quang GDK-5 là cảm biến quang điện công nghiệp dạng thu phát, khoảng cách phát hiện 5m ±10%, sử dụng ánh sáng hồng ngoại 660nm và thiết kế 5 dây NO + NC. Sản phẩm có LED báo trạng thái, bảo vệ đấu ngược nguồn, ngắn mạch, quá tải và có thể kết nối PLC, phù hợp băng tải, máy đóng gói, dây chuyền tự động hóa và hệ thống phát hiện vật thể trong nhà máy.
Cảm biến quang GDK-5 là dòng cảm biến quang điện công nghiệp được thiết kế để phát hiện vật thể không tiếp xúc trong các hệ thống máy móc và dây chuyền tự động hóa. Theo tài liệu kỹ thuật, GDK-5 có khoảng cách phát hiện 5m ±10%, sử dụng ánh sáng hồng ngoại 660nm, thời gian đáp ứng 30ms và thiết kế ngõ ra phù hợp cho các ứng dụng điều khiển. Với khả năng phát hiện vật thể không trong suốt, LED báo trạng thái cùng các chức năng bảo vệ mạch, GDK-5 phù hợp cho băng tải, máy đóng gói, dây chuyền sản xuất và các hệ thống điều khiển sử dụng PLC.
GDK-5 là cảm biến quang điện dạng thu phát, được sử dụng để xác định sự có mặt hoặc vị trí của vật thể trong phạm vi cảm biến. Khác với các thiết bị cần tiếp xúc trực tiếp với sản phẩm, cảm biến quang sử dụng tín hiệu ánh sáng để phát hiện đối tượng, giúp giảm hao mòn cơ khí và phù hợp với nhiều dây chuyền tự động hóa.

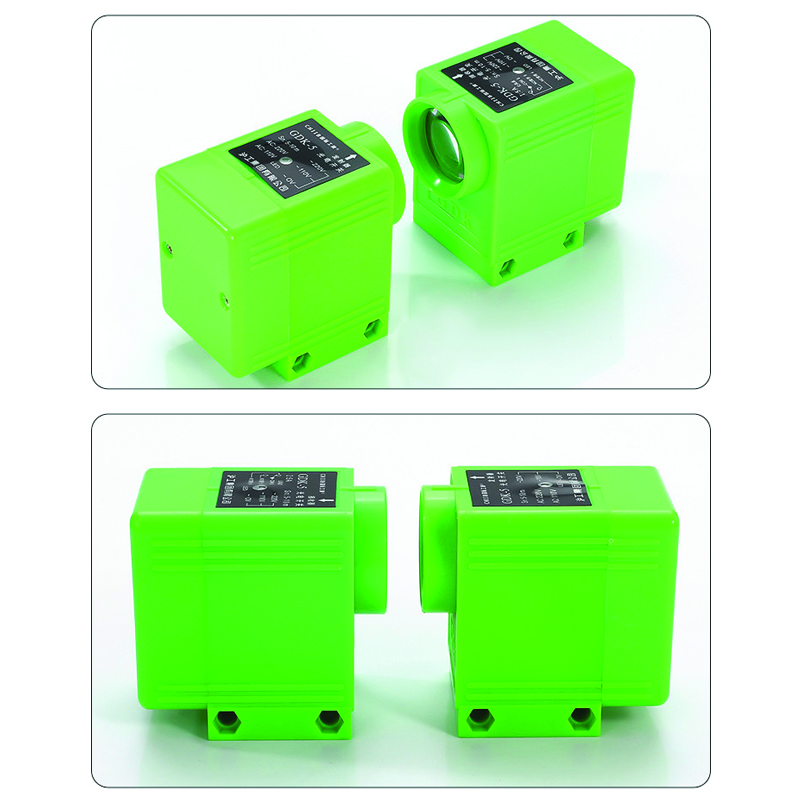

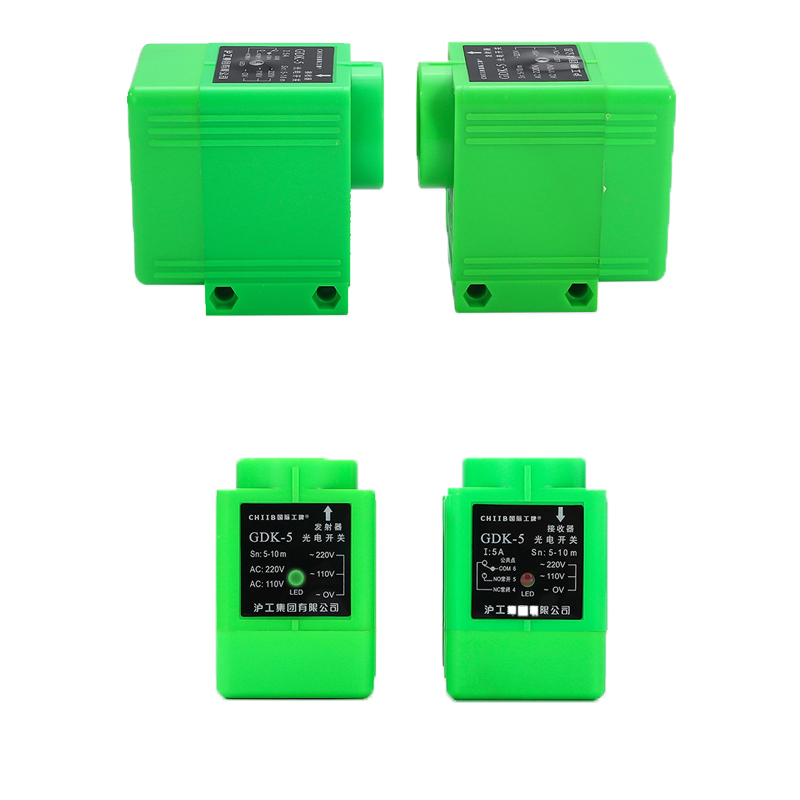

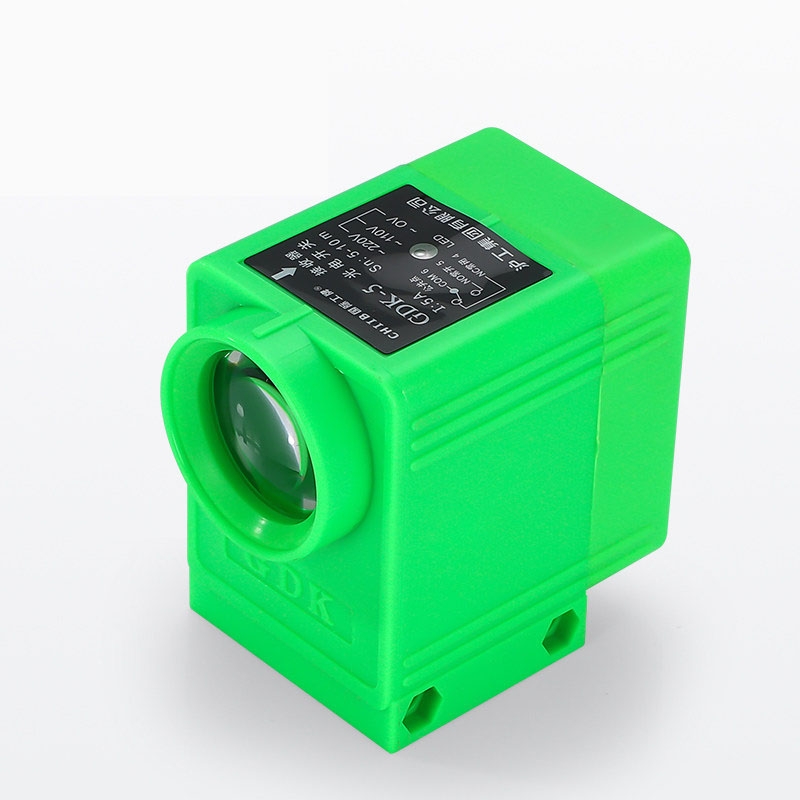

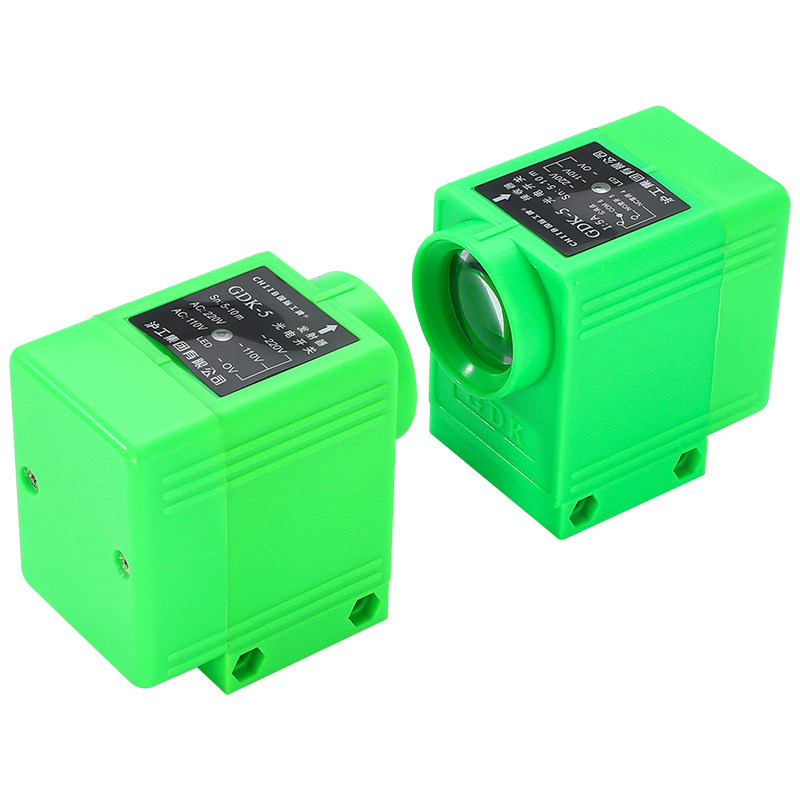

Thiết kế bên ngoài có dạng hộp vuông chắc chắn, mặt trước bố trí cụm quang học hình tròn và đèn LED hiển thị. Vỏ được thiết kế để tăng độ bền cơ học và hỗ trợ lắp đặt trong các hệ thống máy công nghiệp.
GDK-5 nổi bật với khoảng cách phát hiện lên đến 5m ±10%, sử dụng nguồn sáng hồng ngoại 660nm. Sản phẩm có khả năng phát hiện các vật thể không trong suốt và có thời gian đáp ứng 30ms. Đây là những thông số phù hợp với nhiều bài toán phát hiện sản phẩm, kiểm tra vị trí, đếm vật thể và điều khiển trình tự trên dây chuyền sản xuất.
Một điểm đáng chú ý của GDK-5 là tài liệu đề cập đến khả năng kết nối trực tiếp với PLC cùng các chức năng bảo vệ như chống đấu ngược nguồn, bảo vệ ngắn mạch và bảo vệ quá tải dòng. Điều này giúp sản phẩm thuận tiện khi tích hợp vào hệ thống điều khiển máy móc và tủ điện tự động hóa.
| Thông số | Giá trị |
|---|---|
| Model | GDK-5 |
| Loại sản phẩm | Cảm biến quang điện |
| Kiểu phát hiện | Thu phát (Through-beam) |
| Khoảng cách phát hiện | 5m ±10% |
| Đối tượng phát hiện | Vật thể không trong suốt |
| Điều chỉnh khoảng cách phát hiện | Cố định |
| Thời gian đáp ứng | 30ms |
| Thời gian trễ ON | 1.5ms |
| Nguồn sáng | Ánh sáng hồng ngoại 660nm |
| Nguồn cấp DC | DC 12–24V, phạm vi 6–36V, độ gợn ≤10% |
| Nguồn cấp AC | AC 110–220V, phạm vi 90–250V, 50/60Hz |
| Điện áp chịu đựng | AC 1000V, 50/60Hz trong 1 phút |
| Ảnh hưởng điện áp | Trong phạm vi điện áp định mức ±15%, khoảng cách phát hiện trong phạm vi ±10% |
| Dòng tiêu thụ | Loại NPN ≤20mA; loại A ≤1.7mA |
| Ngõ ra điều khiển | Loại NPN ≤300mA; loại A ≤400mA; loại J ≤2A |
| Tuổi thọ tiếp điểm | Loại J: 100.000 lần |
| Bảo vệ mạch | Chống đấu ngược nguồn, hấp thụ xung, bảo vệ ngắn mạch tải và hấp thụ xung đối với loại A |
| Nhiệt độ môi trường | -30 đến +65°C, không đóng băng hoặc ngưng tụ |
| Độ ẩm | 35–95% RH |
| Điện trở cách điện | ≥50MΩ tại DC500V |
| Vật liệu vỏ | Nhôm đúc/ABS |
| Vật liệu mặt phát hiện | PMMA |

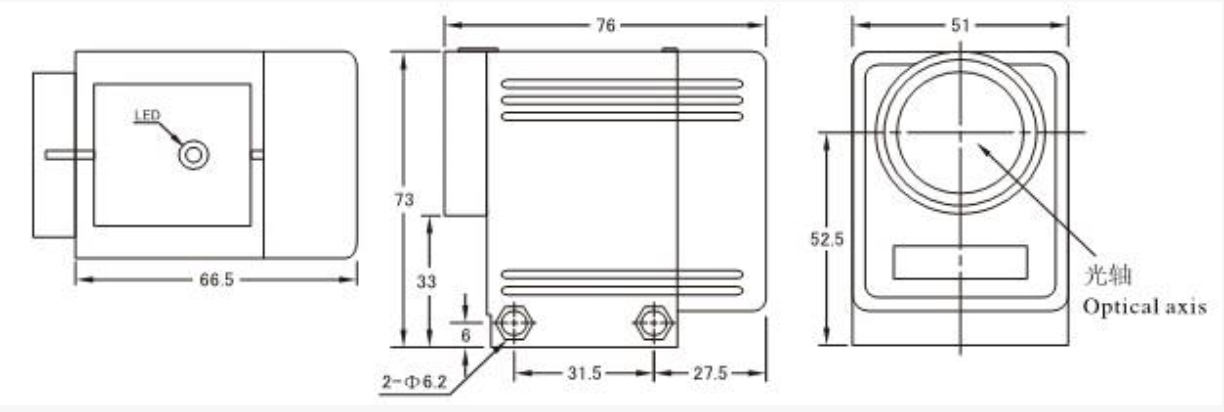

| Kích thước tham khảo | 51 × 76 × 73mm |
| Cấu trúc bảo vệ | IP65 |
| Xuất xứ thể hiện trên tài liệu | Made in China |
Khách hàng có thể tải tài liệu kỹ thuật của cảm biến quang GDK-5 để kiểm tra thông số, kích thước và thông tin ứng dụng trước khi lắp đặt. Link tài liệu kỹ thuật sẽ được cập nhật tại đây.
Tài liệu kỹ thuật: GDK-5.pdf

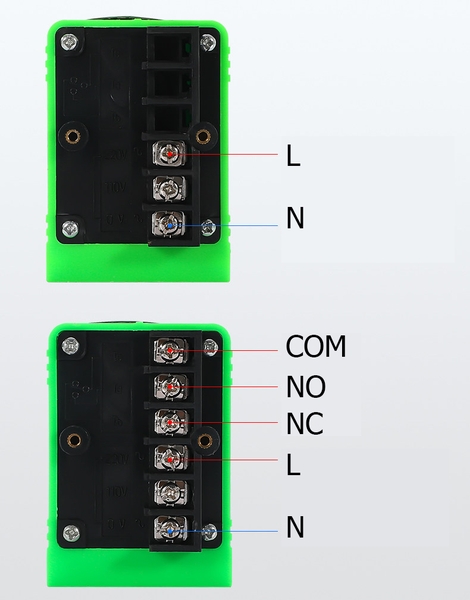

Đối với phiên bản được mô tả là 5 dây NO + NC, người sử dụng nên đối chiếu màu dây, chân nguồn và tiếp điểm NO/NC theo đúng nhãn trên thiết bị hoặc tài liệu đấu nối của đúng phiên bản trước khi đưa vào vận hành. Đặc biệt cần xác nhận phiên bản nguồn DC 12–24V hay phiên bản AC trước khi cấp điện.
Cảm biến quang GDK-5 hoạt động dựa trên nguyên lý phát hiện vật thể bằng ánh sáng. Với cấu hình thu phát, tín hiệu quang được sử dụng để xác định trạng thái có hoặc không có vật thể trong vùng phát hiện. Khi vật thể đi vào vùng cảm biến và làm thay đổi điều kiện thu nhận ánh sáng, tín hiệu đầu ra của cảm biến sẽ thay đổi để truyền trạng thái về mạch điều khiển.
Khoảng cách phát hiện của GDK-5 được tài liệu công bố ở mức 5m ±10%. Đây là ưu điểm đáng chú ý khi sử dụng trên các dây chuyền có khoảng cách tương đối lớn giữa vị trí cảm biến và đối tượng cần phát hiện.
Nguồn sáng của cảm biến là hồng ngoại 660nm. GDK-5 có thời gian đáp ứng 30ms và thời gian trễ ON 1.5ms theo bảng thông số. Các thông số này cho phép cảm biến đáp ứng những bài toán phát hiện vật thể trong dây chuyền máy móc, đặc biệt ở các vị trí cần xác định sự xuất hiện hoặc di chuyển của sản phẩm.

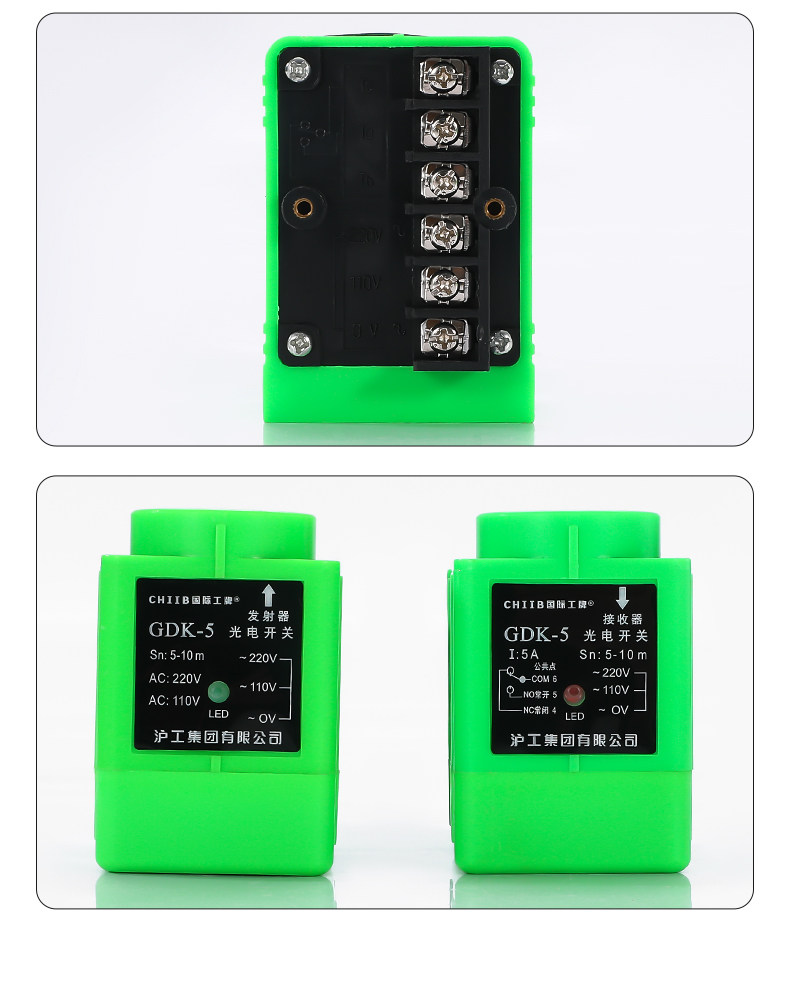

Thiết bị cũng được trang bị LED đỏ hiển thị trạng thái, giúp kỹ thuật viên dễ quan sát tình trạng hoạt động trong quá trình lắp đặt, kiểm tra và bảo trì. Đây là một tính năng thực tế hữu ích khi cần xác định nhanh cảm biến đã nhận tín hiệu hay chưa.
Khả năng chống đấu ngược nguồn, bảo vệ ngắn mạch, bảo vệ quá tải dòng và thiết kế vỏ tăng cường độ chắc chắn. Những tính năng này hướng đến việc sử dụng cảm biến trong môi trường máy móc và hệ thống tự động hóa công nghiệp.
Ưu điểm đầu tiên của cảm biến quang GDK-5 là khoảng cách phát hiện 5m ±10%, đáp ứng tốt những vị trí mà cảm biến quang khoảng cách ngắn khó triển khai. Cấu hình thu phát cũng phù hợp với các ứng dụng cần phát hiện vật thể tại một khoảng cách tương đối xa.
Thiết kế 5 dây với NO + NC giúp sản phẩm phù hợp với các mạch điều khiển cần sử dụng trạng thái thường mở và thường đóng. Đối với kỹ thuật viên bảo trì hoặc bộ phận mua hàng, đây là đặc điểm đáng chú ý khi lựa chọn thiết bị thay thế cho cảm biến đang sử dụng trong máy.
GDK-5 còn có LED báo trạng thái, giúp giảm thời gian kiểm tra khi lắp đặt và bảo trì. Kỹ thuật viên có thể quan sát trạng thái cảm biến trực tiếp thay vì phải kiểm tra toàn bộ hệ thống ngay từ đầu.
Khả năng bảo vệ đấu ngược nguồn, ngắn mạch và quá tải dòng cũng giúp tăng độ an toàn cho mạch cảm biến trong điều kiện vận hành công nghiệp. Theo tài liệu, thiết bị có thể kết nối trực tiếp với PLC, do đó có thể tích hợp vào nhiều hệ thống điều khiển tự động hóa.
Về mặt cơ khí, thân cảm biến được thiết kế dạng hộp chắc chắn, kết hợp vật liệu nhôm đúc/ABS và mặt phát hiện bằng PMMA theo tài liệu. Thiết kế này phù hợp với nhu cầu lắp đặt trên máy và dây chuyền sản xuất.
So với việc sử dụng các công tắc cơ khí cần tiếp xúc trực tiếp với sản phẩm, giải pháp cảm biến quang có ưu thế về khả năng phát hiện không tiếp xúc. Điều này đặc biệt hữu ích trong các dây chuyền có tốc độ vận chuyển sản phẩm liên tục hoặc những vị trí mà việc tiếp xúc cơ học có thể gây ảnh hưởng đến sản phẩm.
Sản phẩm phù hợp với các kỹ thuật viên điện – tự động hóa, kỹ sư điều khiển, nhân viên bảo trì nhà máy, nhà tích hợp hệ thống và bộ phận mua hàng vật tư công nghiệp. Đặc biệt, GDK-5 có thể được xem xét khi doanh nghiệp cần thay thế cảm biến quang trong máy móc, bổ sung cảm biến cho dây chuyền mới hoặc tìm thiết bị có khoảng cách phát hiện khoảng 5m.
Đối với nhà thương mại hoặc đơn vị cung cấp vật tư tự động hóa, model GDK-5 cũng là sản phẩm có thể đưa vào danh mục cảm biến quang công nghiệp nhờ phạm vi ứng dụng rộng và các thông số rõ ràng về khoảng cách phát hiện, nguồn sáng, nguồn cấp và thời gian đáp ứng.
Cảm biến quang GDK-5 là lựa chọn phù hợp cho các hệ thống cần phát hiện vật thể không tiếp xúc với khoảng cách lên đến 5m ±10%. Thiết bị sử dụng ánh sáng hồng ngoại 660nm, thời gian đáp ứng 30ms, có LED báo trạng thái và nhiều chức năng bảo vệ mạch. Thiết kế 5 dây NO + NC giúp GDK-5 phù hợp với nhiều bài toán điều khiển trong máy móc và dây chuyền tự động hóa.
Nếu doanh nghiệp đang cần cảm biến quang 5m, cảm biến quang điện 5m, cảm biến quang 5 dây, cảm biến quang NO NC hoặc cảm biến quang dùng cho PLC, GDK-5 là model nên được xem xét dựa trên yêu cầu thực tế của hệ thống.
Liên hệ ngay để nhận báo giá cảm biến quang GDK-5, kiểm tra phiên bản nguồn và được tư vấn kỹ thuật miễn phí trước khi lựa chọn.
