Cảm biến căn biên PS-400S JULONG là cảm biến quang dạng khe chuyên dùng phát hiện mép màng, giấy và vật liệu dạng cuộn. Thiết bị hỗ trợ tín hiệu analog 0–5V và ON/OFF NPN, độ chính xác ±0,02mm, phù hợp hệ thống web guiding, máy cuộn và dây chuyền căn chỉnh vật liệu. Thiết kế ổn định, phản hồi nhanh, thích hợp cho các ứng dụng tự động hóa cần kiểm soát vị trí mép chính xác.
Cảm biến căn biên PS-400S JULONG là cảm biến quang dạng khe chuyên dùng cho các ứng dụng phát hiện và kiểm soát vị trí mép của vật liệu dạng cuộn. Thiết bị sử dụng nguyên lý quang điện thu phát đối diện bằng ánh sáng nhìn thấy, phù hợp cho các hệ thống căn biên, dẫn hướng web và máy xử lý vật liệu liên tục. PS-400S hỗ trợ cả tín hiệu analog 0–5V và tín hiệu ON/OFF NPN, đáp ứng linh hoạt nhu cầu kết nối với bộ điều khiển và hệ thống tự động hóa.

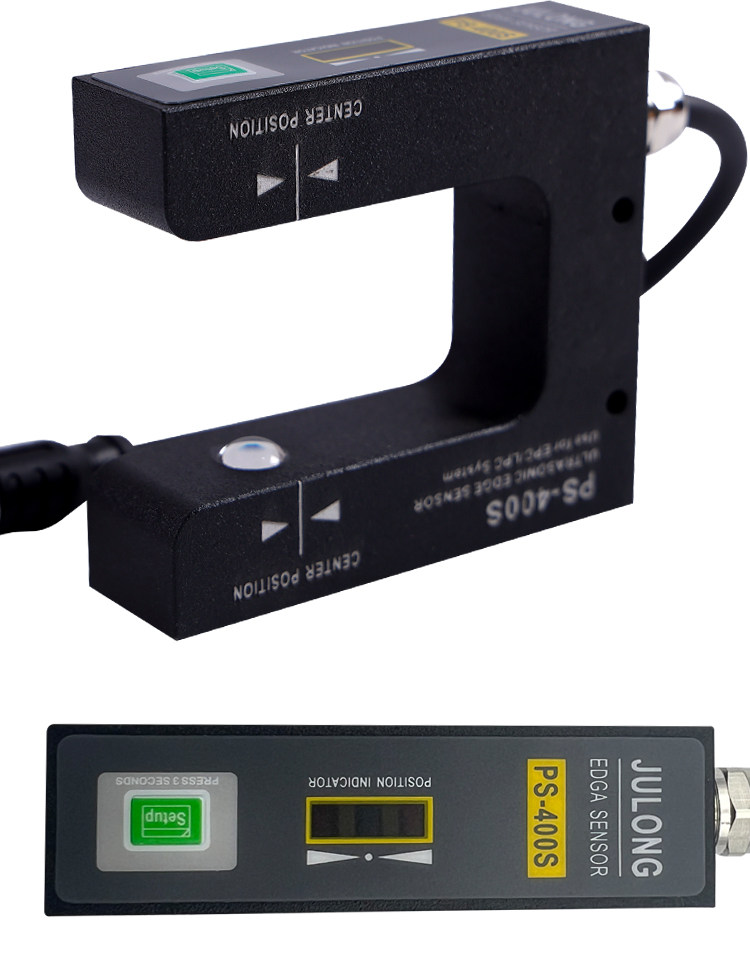

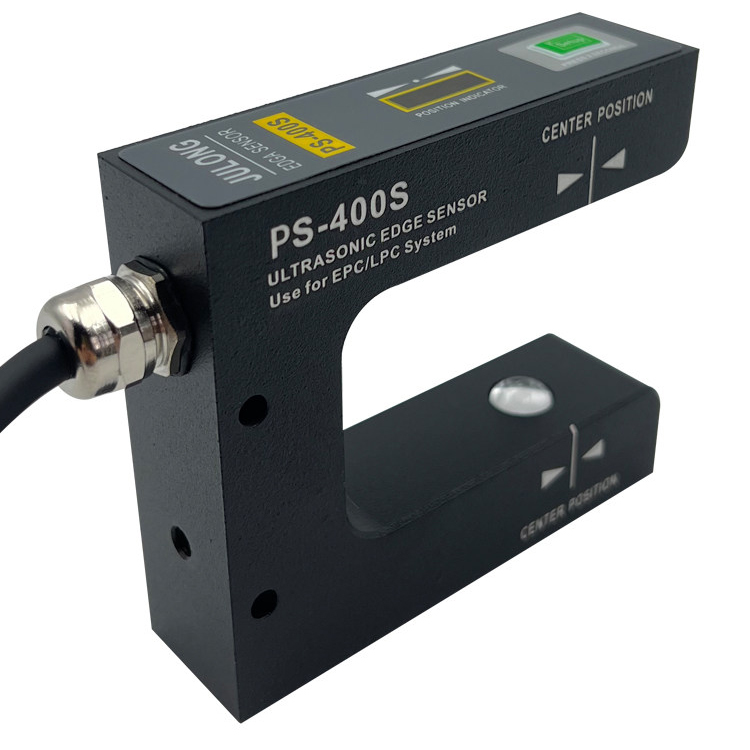

PS-400S thuộc dòng cảm biến quang dạng khe của JULONG, được thiết kế để phát hiện vị trí mép vật liệu trong quá trình vận chuyển, cuộn, xả cuộn hoặc gia công vật liệu dạng web. Cấu trúc cảm biến dạng chữ U tạo vùng phát hiện xuyên qua khe, giúp thiết bị có thể kiểm soát vị trí mép vật liệu mà không cần tiếp xúc trực tiếp.
Thiết bị đặc biệt phù hợp với những ứng dụng cần duy trì vị trí ổn định của mép màng hoặc vật liệu khi chạy liên tục trên dây chuyền. Theo cấu hình của PS-400S, cảm biến có thể sử dụng cho vật liệu không trong suốt cũng như màng mỏng trong suốt. Đây là điểm đáng chú ý khi lựa chọn cảm biến căn biên cho các dây chuyền sản xuất màng, bao bì và vật liệu dạng cuộn.
PS-400S sử dụng ánh sáng nhìn thấy và công nghệ sóng mang tần số cao 100kHz, giúp hạn chế ảnh hưởng từ ánh sáng môi trường. Độ chính xác được công bố ở mức ±0,02mm, phù hợp với những hệ thống yêu cầu kiểm soát mép vật liệu tương đối chính xác.
| Thông số | Giá trị |
|---|---|
| Model | PS-400S |
| Thương hiệu | JULONG |
| Loại cảm biến | Cảm biến quang dạng khe |
| Phương pháp căn biên | Edge tracking |
| Phương pháp phát hiện | Quang điện thu phát đối diện |
| Điện áp nguồn | DC 10–30V |
| Tín hiệu ngõ ra | Analog 0–5V và ON/OFF NPN |
| Dải phát hiện | 8mm (±4mm) |
| Độ chính xác phát hiện | ±0,02mm |
| Tần số sóng mang / đáp ứng | 100kHz / 1kHz |
| Cấp bảo vệ | IP54 |
| Khối lượng | 250g |
| Nhiệt độ môi trường | -10 đến 80°C |
| Độ ẩm môi trường | RH dưới 90% |
| Vật liệu vỏ | Hợp kim nhôm |
| Hiệu chuẩn vật liệu | Cần thực hiện khi lắp đặt và thay đổi vật liệu |
Tài liệu kỹ thuật của cảm biến căn biên PS-400S JULONG có thể được bổ sung tại đây để kỹ thuật viên thuận tiện tham khảo thông số, sơ đồ kết nối, kích thước và quy trình hiệu chuẩn.

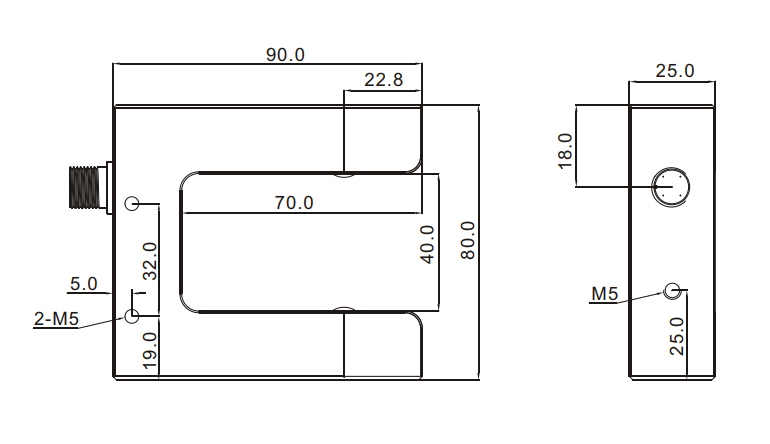

PS-400S có kết cấu dạng khe chữ U, thuận tiện bố trí tại vị trí mép của vật liệu chạy liên tục. Bản vẽ thể hiện kích thước tổng thể, vị trí lỗ ren và các kích thước lắp đặt cần thiết cho việc thiết kế gá cảm biến.
Kích thước thể hiện trên bản vẽ gồm chiều dài thân khoảng 90mm, chiều cao khoảng 80mm và chiều sâu thân khoảng 25mm. Thiết bị có các vị trí ren M5 phục vụ việc gá lắp vào cơ cấu máy. Khi thiết kế giá đỡ, nên sử dụng trực tiếp kích thước bản vẽ để đảm bảo cảm biến nằm đúng vị trí so với đường chạy của vật liệu.
Để cảm biến căn biên PS-400S hoạt động ổn định và đạt độ chính xác phù hợp, cần thực hiện hiệu chuẩn theo đúng vật liệu thực tế sử dụng trên dây chuyền. Quy trình này đặc biệt quan trọng khi thay đổi loại màng, film hoặc vật liệu có đặc tính quang học khác nhau.
PS-400S hỗ trợ 3 mức cài đặt khi tín hiệu ON/OFF chưa đáp ứng yêu cầu về độ chính xác. Kỹ thuật viên có thể lựa chọn mức phù hợp với đặc tính vật liệu và yêu cầu vận hành của máy.

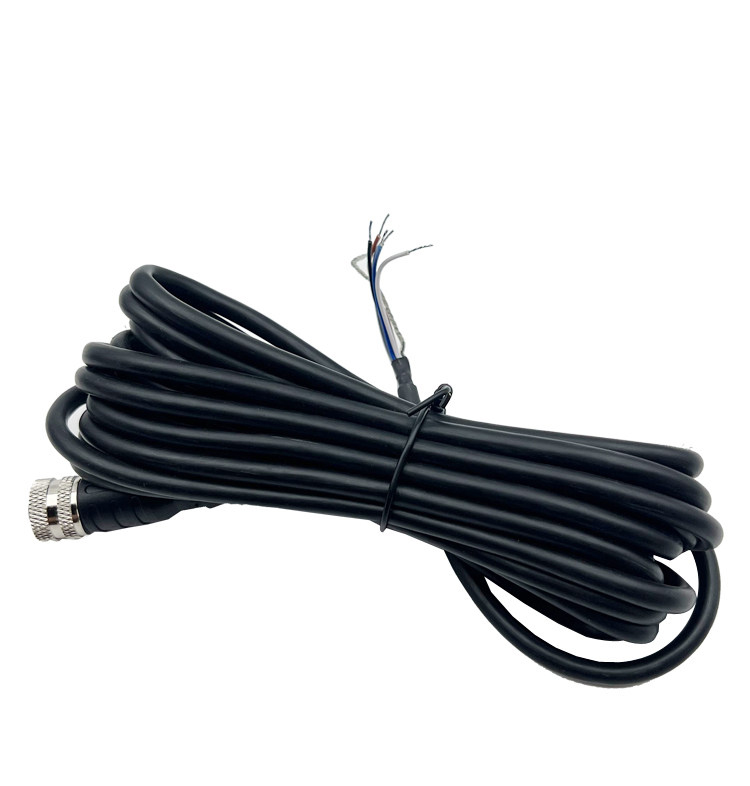

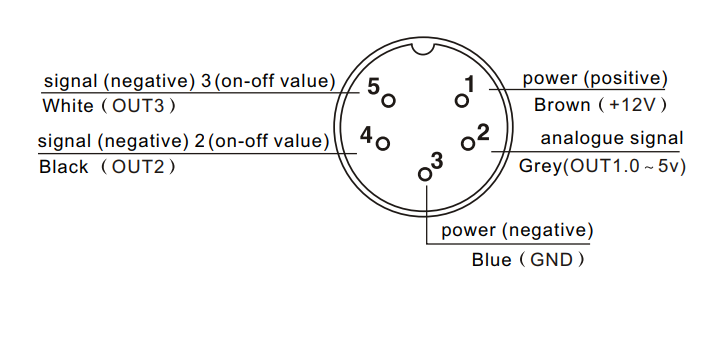

PS-400S sử dụng đầu nối nhiều chân để cung cấp nguồn và đưa tín hiệu điều khiển về bộ điều khiển. Sơ đồ trên tài liệu thể hiện các dây chức năng gồm nguồn dương, nguồn âm, tín hiệu analog và hai ngõ ra ON/OFF.
| Màu dây | Chức năng |
|---|---|
| Nâu | Nguồn dương +12V |
| Xanh dương | GND, nguồn âm |
| Xám | OUT1, tín hiệu analog 0–5V |
| Đen | OUT2, tín hiệu ON/OFF |
| Trắng | OUT3, tín hiệu ON/OFF |
Chức năng chính của PS-400S là phát hiện vị trí mép của vật liệu và cung cấp tín hiệu phản hồi cho hệ thống điều khiển. Khi vật liệu đi qua khe cảm biến, sự thay đổi của vùng ánh sáng được sử dụng để xác định vị trí mép. Tín hiệu này có thể được đưa về bộ điều khiển để thực hiện các bước điều chỉnh tiếp theo trong hệ thống căn biên.
Ưu điểm quan trọng của thiết bị là hỗ trợ hai dạng tín hiệu. Với ngõ ra analog 0–5V, hệ thống có thể nhận thông tin vị trí liên tục để thực hiện điều khiển tương ứng. Với ngõ ra ON/OFF NPN, cảm biến có thể đáp ứng các ứng dụng cần tín hiệu chuyển mạch.
Cảm biến sử dụng ánh sáng nhìn thấy và phương pháp thu phát đối diện. Tần số sóng mang 100kHz giúp cảm biến hoạt động ổn định hơn trước ảnh hưởng của ánh sáng môi trường. Đây là đặc điểm hữu ích khi PS-400S được lắp trên dây chuyền sản xuất có hệ thống chiếu sáng công nghiệp.
PS-400S cũng hỗ trợ hiệu chuẩn theo vật liệu. Quy trình hiệu chuẩn cho phép cảm biến học trạng thái của vật liệu thực tế trước khi đưa máy vào vận hành. Việc này đặc biệt quan trọng đối với vật liệu trong suốt, màng mỏng hoặc những loại vật liệu có đặc tính quang học khác nhau.
Sau khi hiệu chuẩn, người dùng có thể lựa chọn ba mức đáp ứng khi tín hiệu ON/OFF chưa đạt yêu cầu: 0,5mm, 1,5mm hoặc 3mm. Nhờ đó, kỹ thuật viên có thể lựa chọn mức phù hợp với yêu cầu về độ nhạy và độ ổn định của dây chuyền.
Trong hệ thống web guiding, cảm biến căn biên thường đóng vai trò cung cấp thông tin vị trí mép vật liệu cho bộ điều khiển. Bộ điều khiển sau đó có thể sử dụng tín hiệu phản hồi để điều khiển cơ cấu chấp hành, giúp vật liệu duy trì vị trí mong muốn khi chạy qua dây chuyền.
Điểm nổi bật đầu tiên của PS-400S là độ chính xác phát hiện ±0,02mm, đáp ứng tốt các ứng dụng cần kiểm soát vị trí mép vật liệu tương đối chính xác. Thiết kế dạng khe cũng tạo ra vùng phát hiện rõ ràng, phù hợp với vật liệu chạy liên tục qua cảm biến.
So với các cảm biến quang thông thường chỉ cung cấp tín hiệu đóng/ngắt, PS-400S có thêm ngõ ra analog 0–5V. Điều này giúp thiết bị linh hoạt hơn khi tích hợp vào hệ thống điều khiển cần giá trị phản hồi liên tục.
Khả năng sử dụng cho cả vật liệu không trong suốt và màng mỏng trong suốt là một ưu điểm đáng chú ý. Đây là nhóm vật liệu thường xuất hiện trong ngành bao bì, film và các dây chuyền xử lý vật liệu dạng cuộn.
Tần số sóng mang 100kHz giúp giảm ảnh hưởng của ánh sáng môi trường, trong khi cấp bảo vệ IP54 giúp thiết bị phù hợp với nhiều môi trường máy móc công nghiệp. Vỏ hợp kim nhôm cũng tạo kết cấu chắc chắn và phù hợp cho việc lắp đặt cố định trên máy.
Việc có ba lựa chọn mức đáp ứng 0,5mm, 1,5mm và 3mm giúp kỹ thuật viên dễ dàng điều chỉnh cảm biến theo yêu cầu thực tế. Đây là một lợi thế khi cùng một dòng cảm biến cần được sử dụng trên các máy có yêu cầu độ ổn định và độ nhạy khác nhau.
Cảm biến căn biên PS-400S JULONG là lựa chọn phù hợp cho các hệ thống cần phát hiện và kiểm soát mép vật liệu dạng cuộn. Với thiết kế cảm biến quang dạng khe, nguồn DC 10–30V, độ chính xác ±0,02mm, tín hiệu analog 0–5V và ON/OFF NPN, thiết bị có thể đáp ứng nhiều yêu cầu trong dây chuyền tự động hóa và web guiding.
Sản phẩm đặc biệt phù hợp với kỹ thuật viên, đơn vị tích hợp máy, bộ phận bảo trì và mua hàng đang tìm giải pháp cảm biến biên cho máy cuộn màng, dây chuyền giấy, film, bao bì hoặc các hệ thống căn chỉnh vật liệu liên tục.
