OMRON E3X-DA11-S là bộ khuếch đại sợi quang kỹ thuật số chính hãng OMRON – Nhật Bản, hoạt động ở điện áp 12–24 VDC, tốc độ phản hồi cực nhanh 48 µs, sử dụng công nghệ Power Tuning và APC (Automatic Power Control) giúp ổn định cường độ phát sáng và giảm nhiễu tối đa.
Thiết kế nhỏ gọn, hiển thị kỹ thuật số LED hai màu dễ đọc, phù hợp cho các dây chuyền tự động hóa, máy đóng gói, robot và thiết bị công nghiệp tốc độ cao.
OMRON E3X-DA11-S thuộc dòng E3X-DA-S series, là bộ khuếch đại kỹ thuật số thế hệ mới được thiết kế dành cho cảm biến sợi quang.
Sản phẩm được trang bị màn hình hiển thị kỹ thuật số lớn, dễ quan sát, cùng chức năng Power Tuning tự động – giúp điều chỉnh công suất phát sáng và độ nhạy chỉ bằng một thao tác, đảm bảo độ ổn định lâu dài và chính xác cao trong môi trường công nghiệp.

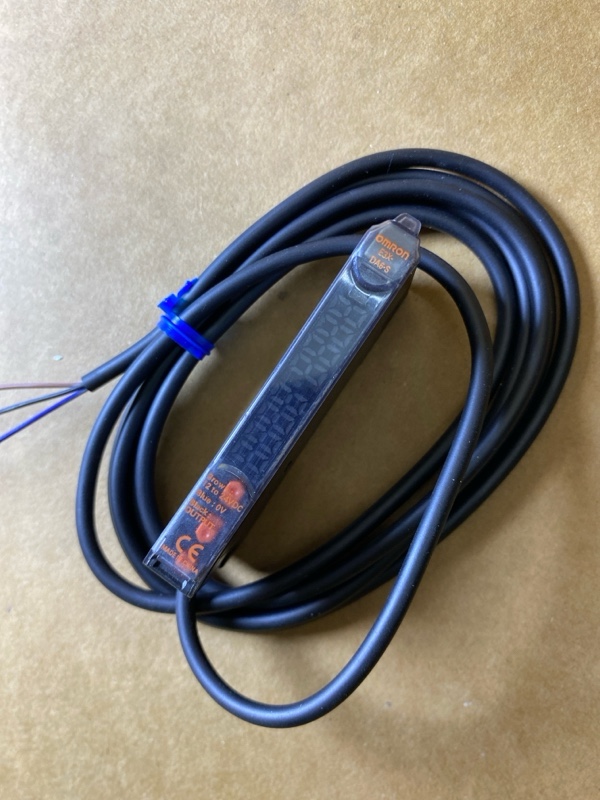

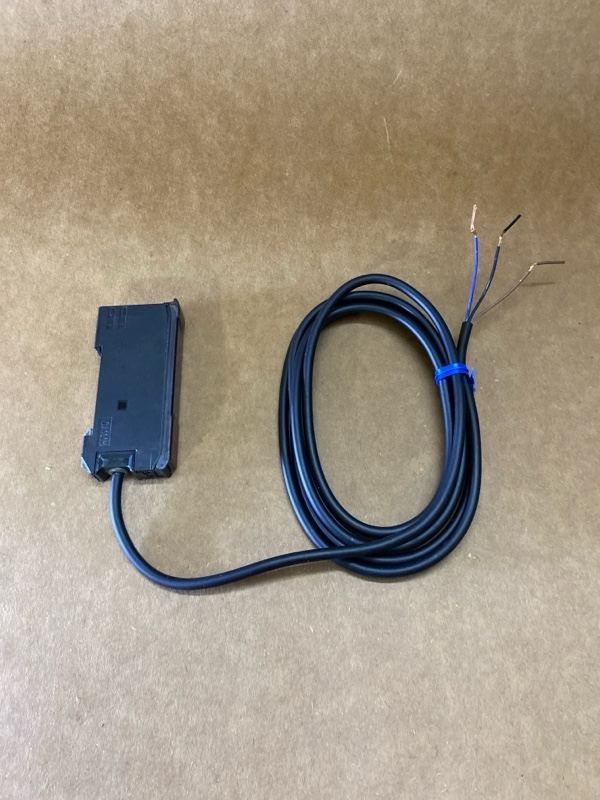

Hình ảnh thực tế bộ khuếch đại sợi quang OMRON E3X-DA11-S
| Thông số | Giá trị kỹ thuật |
|---|---|
| Model | E3X-DA11-S |
| Thương hiệu / Xuất xứ | OMRON – Nhật Bản |
| Nguồn cấp | 12–24 VDC ± 10% |
| Công suất tiêu thụ | 960 mW (max 40 mA @ 24 VDC) |
| Nguồn sáng | LED đỏ 650 nm |
| Ngõ ra điều khiển | NPN open collector 50 mA max, 26.4 VDC max, điện áp dư 1 V max |
| Tốc độ phản hồi | 48 µs (kích hoạt) / 50 µs (reset) – Super High Speed Mode |
| Chế độ hoạt động | Light-ON / Dark-ON |
| Phương pháp cài đặt | Teaching hoặc Manual tinh chỉnh |
| Tính năng nổi bật | Power Tuning, APC (Automatic Power Control), Zero Reset, Timer (1 ms – 5 s) |
| Vật liệu vỏ / thân | Vỏ: PBT – Polybutylene Terephthalate ; Thân: PC – Polycarbonate |
| Nhiệt độ hoạt động | -25 °C ~ +55 °C |
| Độ ẩm hoạt động | 35% – 85% (không ngưng tụ) |
| Trọng lượng | Khoảng 100 g (kèm cáp 2 m) |
| Cấp bảo vệ | IP50 (khi có nắp bảo vệ) |

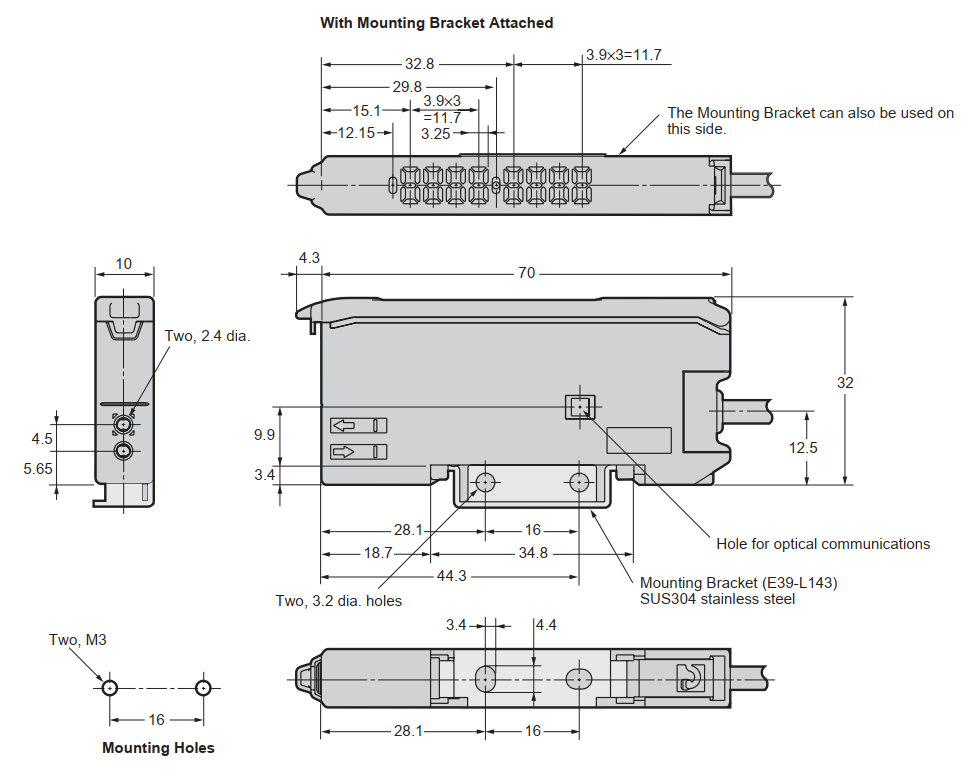

Bản vẽ kích thước OMRON E3X-DA11-S

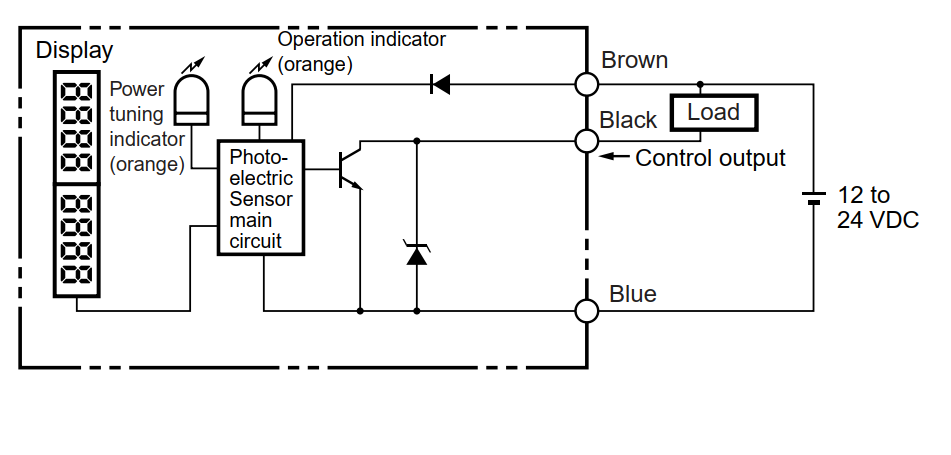

Sơ đồ đấu nối E3X-DA11-S

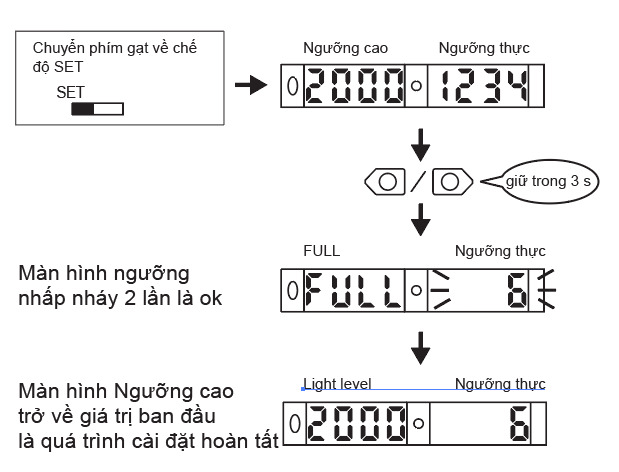

6.1. Thiết lập ngưỡng tại độ nhạy tối đa.
Phù hợp với cảm biến Through-beam Fiber Unit (cảm biến thu-phát độc lập) để giảm ảnh hưởng của bụi, rung hoặc thay đổi môi trường.

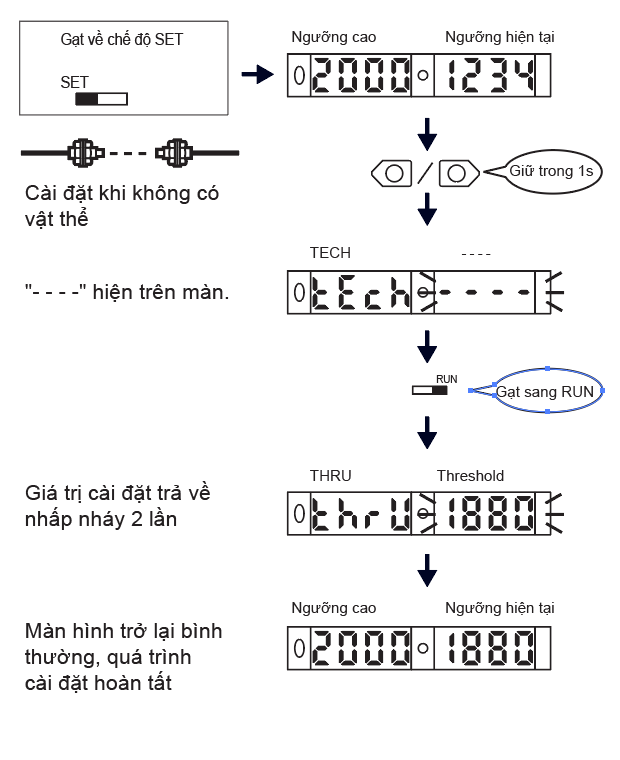

6.2. Dạy cảm biến thu-phát không có vật thể (Teaching a Through-beam Fiber Unit without Workpiece)
6.3. Dạy cảm biến phản xạ không có vật thể (Teaching a Reflective Fiber Unit without Workpiece)
6.4. Dạy với và không có vật thể (Teaching With and Without a Workpiece)
⚠️ Nếu trên màn hình hiển thị “OVER”, “LO” hoặc “NEAR” thì quá trình dạy bị lỗi → cần dạy lại từ đầu.
