SSP2420 – WIN POWER (Winling Technology, Taiwan) — Bộ điều khiển công suất SCR (SSP Series) nhận tín hiệu 4–20 mA hoặc Biến trở, dùng cho tải điện trở một pha (1-wire). Hỗ trợ điều khiển góc pha (phase-angle) với tuỳ chọn soft-start và giới hạn điện áp; dải nguồn cho series SSP24**: 100–240 VAC. Thiết kế làm mát đối lưu, bảo vệ bằng cầu chì giới hạn dòng và bảo vệ transient; phù hợp điều khiển gia nhiệt chính xác cho lò, furnace, heat sealer và các ứng dụng công nghiệp.

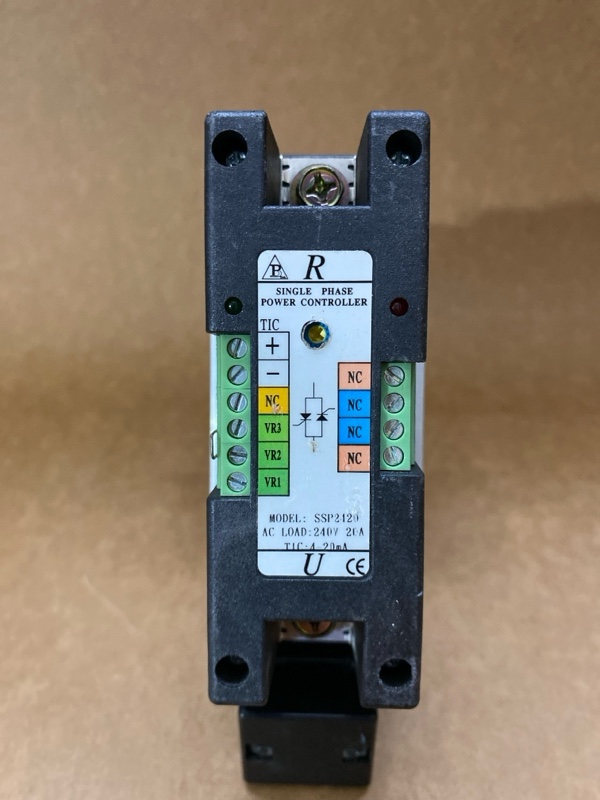

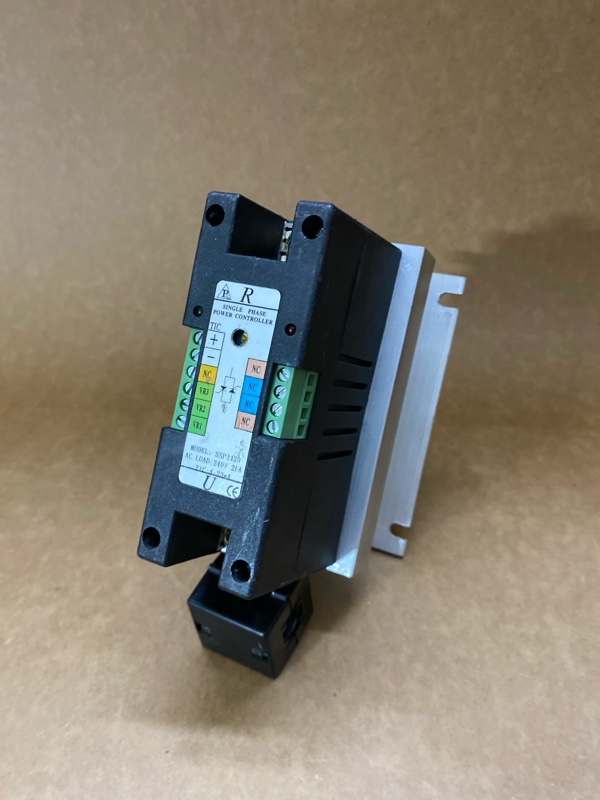

SSP 2420 thuộc dòng SSP Series của thương hiệu WIN POWER (WINLING TECHNOLOGY LTD., Đài Loan) – là bộ điều khiển công suất SCR (Silicon Controlled Rectifier) chuyên dụng cho tải điện trở trong các hệ thống gia nhiệt công nghiệp.
Thiết bị nhận tín hiệu điều khiển chuẩn công nghiệp 4–20 mA từ bộ điều khiển nhiệt (temperature controller) hoặc chỉnh tay bằng biến trở 10KOHM, cho phép điều chỉnh công suất điện áp xoay chiều (AC) một cách chính xác, mượt mà và phản ứng nhanh.
SSP 2420 được sử dụng phổ biến trong lò nung, lò sấy, máy ép nhiệt, máy hàn nhiệt hoặc bất kỳ ứng dụng nào cần kiểm soát công suất gia nhiệt ổn định.
| Hạng mục | Thông số kỹ thuật SSP 2420 |
|---|---|
| Thương hiệu | WIN POWER (WINLING Technology Ltd., Taiwan) |
| Dòng sản phẩm | SSP Series – Bộ điều khiển công suất SCR |
| Ngõ vào tín hiệu (Input) | 4 – 20 mA DC |
| Điện áp nguồn hoạt động | SSP 24**: 100 ~ 240 VAC / SSP 48**: 340 ~ 480 VAC |
| Tần số hoạt động | 50 / 60 Hz |
| Loại tải phù hợp | Tải điện trở – 1 pha, 1 dây |
| Chế độ điều khiển | Điều khiển góc pha (Phase-Angle Control) |
| Tùy chọn mở rộng | Khởi động mềm (Soft-start), Giới hạn điện áp (Voltage Limit) |
| Làm mát | Làm mát đối lưu tự nhiên |
| Đèn báo trạng thái | Đèn xanh (IN): Có tín hiệu 4–20 mA Đèn đỏ (OH): Cảnh báo nhiệt độ tản nhiệt > 85°C |
| Nhiệt độ môi trường hoạt động | 0 – 50°C; Độ ẩm ≤ 90% RH |
| Phương thức lắp đặt | Lắp đứng, trong tủ kín, có thông gió tốt |
| Bảo vệ mạch | Cầu chì giới hạn dòng, mạch chống xung điện |
| Xuất xứ | Đài Loan (Taiwan) |
| Thương hiệu | WIN POWER (thuộc WINLING Technology Ltd.) |
Sơ đồ đấu nối SSP2420
✅ Điều khiển chính xác – phản ứng nhanh: nhờ công nghệ SCR điều khiển góc pha, độ ổn định cao.
✅ Tích hợp bảo vệ toàn diện: cầu chì giới hạn dòng và mạch chống xung điện (Transient Voltage Suppression).
✅ Làm mát đối lưu, thiết kế nhỏ gọn: dễ lắp đặt trong tủ điện, giảm tiếng ồn và bảo trì đơn giản.
✅ Hoạt động ổn định ở 0–50°C: phù hợp với môi trường công nghiệp khắc nghiệt.
✅ Thương hiệu Đài Loan uy tín – WINLING TECHNOLOGY: chất lượng bền bỉ, đạt tiêu chuẩn quốc tế
