Bộ điều chỉnh công suất TRL-4035P (CONCH) — bộ điều khiển SCR đơn pha chuyên dụng, phù hợp hệ thống điều khiển nhiệt độ, lò nung và dây chuyền tự động. Thiết kế làm mát tự nhiên, hỗ trợ chế độ điều khiển dòng/áp/power tùy chọn, hoạt động bền bỉ ở môi trường công nghiệp. Liên hệ để tư vấn kỹ thuật và báo giá chính xác.
Mở bài: Bộ điều chỉnh công suất TRL-4035P của CONCH là bộ điều khiển SCR (thyristor) đơn pha thiết kế cho ứng dụng công nghiệp: điều khiển nhiệt độ lò, gia nhiệt, băng tải có tải trở, và các hệ thống tự động hóa cần điều chỉnh công suất chính xác. Sản phẩm đem lại khả năng điều chỉnh công suất mượt mà, độ bền cao và dễ tích hợp vào tủ điều khiển công nghiệp.
TRL Series là dòng bộ điều chỉnh công suất dựa trên công nghệ SCR, cung cấp chế độ điều khiển góc pha và các chức năng bảo vệ, có tùy chọn điều khiển theo dòng (current), áp (voltage) hoặc công suất (power). TRL-4035P là phiên bản đơn pha phù hợp cho tải có công suất trung bình (tương ứng dòng danh định ~35A theo tài liệu). Thiết kế dạng modul dễ lắp đặt trong tủ, làm mát tự nhiên cho dòng thấp và có phương án làm mát cưỡng bức cho các phiên bản công suất lớn hơn.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | TRL-4035P (CONCH) |
| Loại | Bộ điều chỉnh công suất SCR, 3 pha |
| Dòng danh định (Rated current) | 35 A |
| Cơ chế điều khiển | Điều chỉnh góc pha (phase angle); hỗ trợ chế độ điều khiển Iout/Vout/Power (tùy chọn) |
| Làm mát | Làm mát tự nhiên (natural cooling) — phiên bản 35A |
| Kích thước (tham khảo) | A ≈ 203 mm, B ≈ 80 mm, C ≈ 180 mm, D ≈ 215 mm (tham khảo bảng trong tài liệu). |
| Chức năng bảo vệ | Bảo vệ quá nhiệt, chế độ dừng khi quá nhiệt, phát hiện quá tải/không cân 3 pha (nếu áp dụng cho các model 3P). |

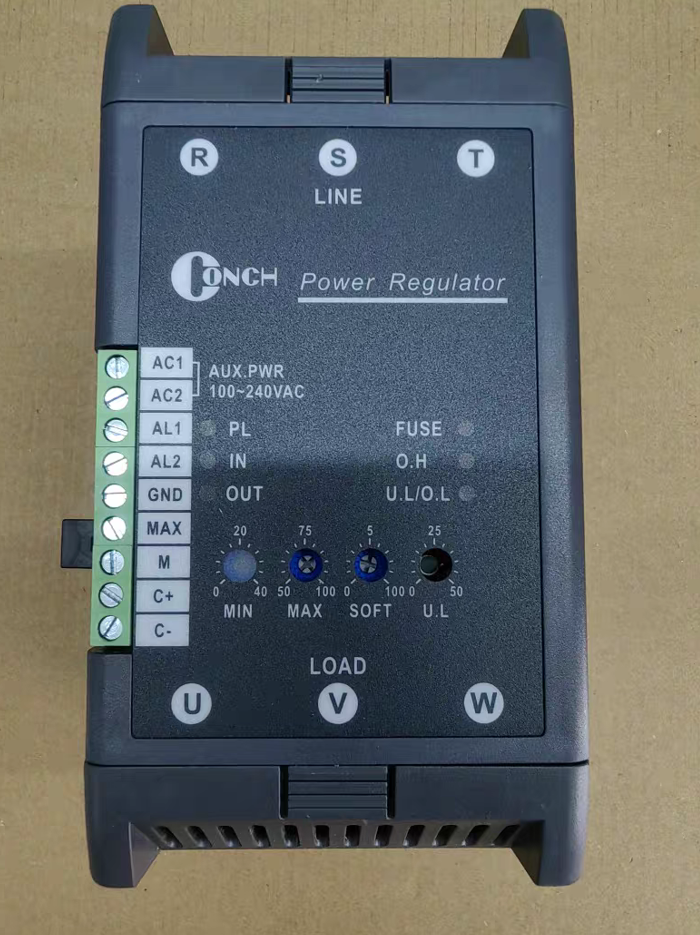

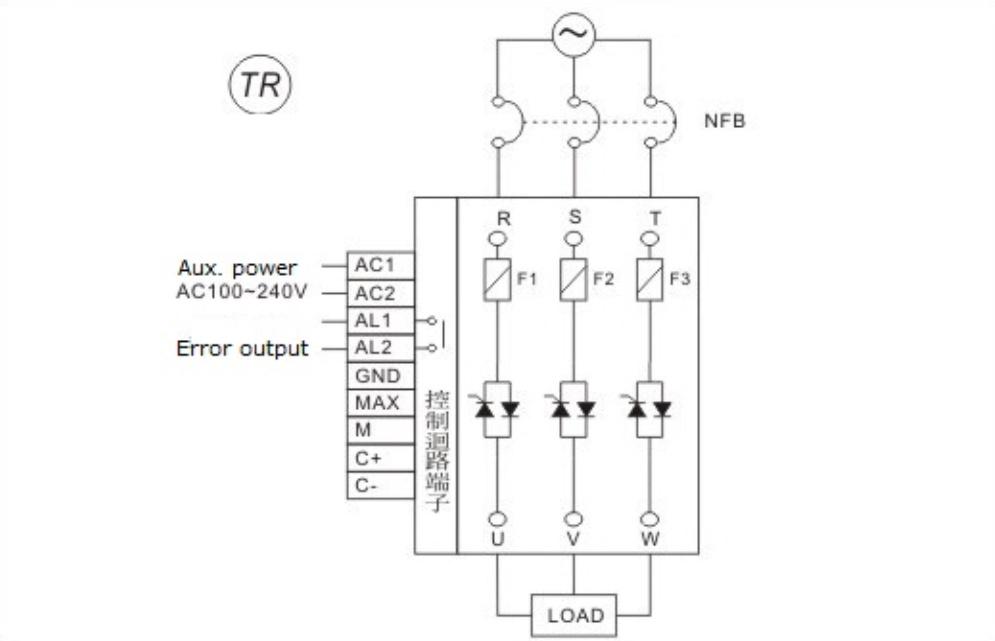

| Tín hiệu vào | LINE / Input signal / AUX.PWR |
| Ứng dụng | Lò nung, băng tải gia nhiệt, hệ thống hâm nóng, dây chuyền tự động hóa có tải điện trở |

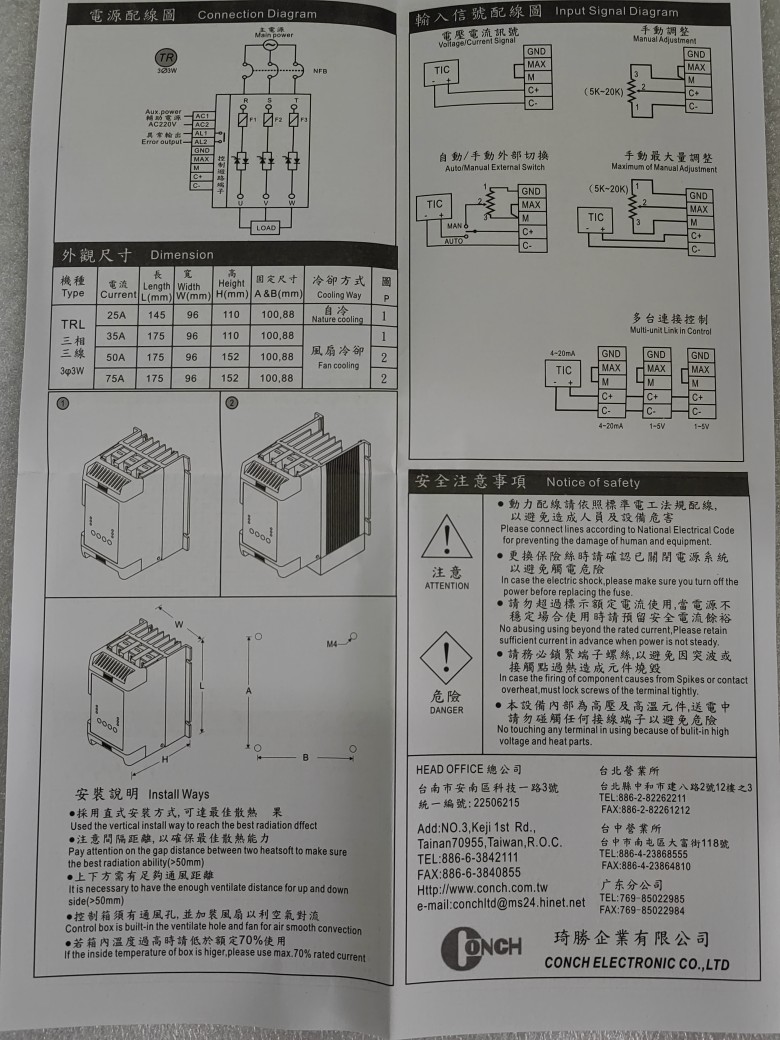

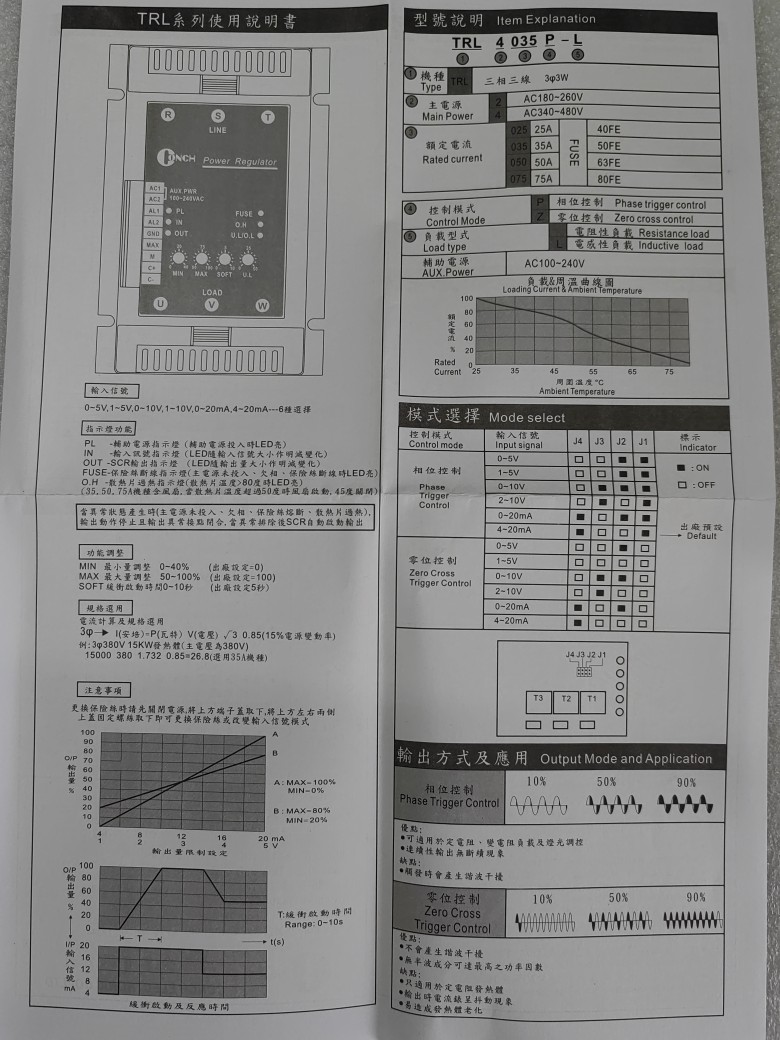

| Tài liệu tham khảo | Datasheet TRL series |
| Hiện tượng / Đèn báo | Nguyên nhân có thể | Giải pháp / Cách kiểm tra |
|---|---|---|
| PL Power Indicator Off (Đèn nguồn phụ PL tắt) |
1. Nguồn phụ (Aux power) chưa được cấp hoặc điện áp bất thường. 2. Quá áp hoặc xung điện áp cao bất thường làm kích hoạt mạch bảo vệ nguồn. |
1. Kiểm tra nguồn tại đầu AC 1, 2 – đảm bảo điện áp bình thường. 2. Kiểm tra lại nguồn cấp phụ và mạch bảo vệ. |
| Fuse Indicator On (Đèn cầu chì sáng) |
1. Mất nguồn chính hoặc mất pha. 2. Cầu chì bị đứt. |
1. Kiểm tra lại nguồn cấp và thứ tự pha. 2. Thay cầu chì mới đúng định mức. |
| O.H Indicator On (Đèn quá nhiệt sáng) |
1. Nhiệt độ môi trường quá cao hoặc tản nhiệt kém. 2. Quạt làm mát không khởi động hoặc bị kẹt bởi vật lạ. 3. Tải vượt mức hoặc sai thông số. 4. Các đầu nối chưa siết chặt, gây điện trở tiếp xúc cao và sinh nhiệt lớn. |
1. Kiểm tra thông gió trong tủ điện. 2. Kiểm tra hoạt động của quạt. 3. Giảm tải hoặc chọn thiết bị phù hợp. 4. Siết chặt lại đầu nối. |
| Output voltage cannot correspond with input command (Điện áp đầu ra không khớp tín hiệu điều khiển) |
1. Chiết áp VR Min/Max trên panel chưa điều chỉnh đúng. 2. Tín hiệu điều khiển bên ngoài không tương ứng với chế độ cài đặt. |
1. Kiểm tra và điều chỉnh lại VR Min/Max. 2. Kiểm tra tín hiệu điều khiển ngoài và chế độ vận hành. |
| SCR none output (Không có đầu ra SCR) |
1. Mất nguồn phụ (đèn PL tắt). 2. Mất tín hiệu điều khiển (đèn IN tắt). 3. Mất nguồn chính hoặc mất pha (đèn Fuse sáng). 4. Tản nhiệt quá nóng (đèn O.H sáng). 5. Nếu đèn IN sáng, đèn OUT tắt mà không có báo lỗi: kiểm tra tín hiệu M & Max có bị chập không. |
1. Kiểm tra và cấp lại nguồn phụ. 2. Kiểm tra tín hiệu IN. 3. Kiểm tra nguồn chính và pha. 4. Giải nhiệt thiết bị. 5. Kiểm tra tín hiệu M & Max. |
| SCR fails to shut down (SCR không tắt hoàn toàn) |
1. VR Min (giá trị tối thiểu) điều chỉnh quá cao. 2. Tín hiệu đầu vào ngoài không phù hợp chế độ điều khiển. 3. Tải hoặc nhà xưởng bị ngắn mạch. 4. Dây trung tính (N) hoặc tải chung bị chạm đất / ngắn mạch. 5. Nhiễu hài (từ máy phát điện) làm SCR không đồng bộ. 6. Linh kiện SCR hoặc mạch điều khiển bị chập. |
1. Điều chỉnh lại VR Min (vặn ngược chiều kim đồng hồ để giảm). 2. Kiểm tra tín hiệu đầu vào và chế độ điều khiển. 3. Kiểm tra tải, dây nguồn và trung tính. 4. Loại bỏ nguồn nhiễu hài. 5. Kiểm tra mạch SCR và bo điều khiển. |
| 3 phase current unbalanced (Dòng 3 pha không cân bằng) |
1. Điện trở tải hoặc trở kháng 3 pha không đều. 2. Điện áp trung bình 3 pha lệch – do nguồn yếu hoặc máy phát công suất thấp. 3. Nhiễu hài từ máy phát điện gây mất đồng bộ SCR. |
1. Kiểm tra điện trở tải từng pha. 2. Đảm bảo nguồn điện 3 pha ổn định. 3. Kiểm tra nguồn và bộ lọc nhiễu. |
Nếu sự cố vẫn không được khắc phục sau khi thực hiện các bước trên, vui lòng liên hệ bộ phận kỹ thuật để được hỗ trợ chuyên sâu.
TRL-4035P tích hợp nhiều chức năng quan trọng cho điều khiển công suất:
So với các bộ điều khiển công suất thông thường, TRL-4035P (CONCH) có các ưu điểm:
Nếu bạn cần một bộ điều chỉnh công suất đơn pha đáng tin cậy cho hệ thống lò/nhiệt hoặc dây chuyền tự động, TRL-4035P là lựa chọn phù hợp với khả năng điều khiển chính xác và tính ổn định công nghiệp. Liên hệ ngay để nhận báo giá tốt nhất, thông số kỹ thuật bản gốc và tư vấn kỹ thuật miễn phí.
