Bộ đếm sản phẩm JDM11-6H là bộ đếm điện tử 6 số, dùng để đếm xung trong máy móc và dây chuyền tự động. Thiết bị có dải đếm 1–999999, tốc độ 10 cps, hỗ trợ tiếp điểm, mức điện áp, cảm biến NPN và PNP. Màn hình LED 6 số, nhớ dữ liệu tối thiểu 10 năm và lắp panel.
Bộ đếm sản phẩm JDM11-6H là bộ đếm điện tử 6 số được thiết kế để sử dụng như một phần tử đếm trong mạch điều khiển. Thiết bị sử dụng màn hình LED 6 chữ số, hỗ trợ dải đếm từ 1 đến 999999, tốc độ đếm 10 cps và có thể nhận nhiều dạng tín hiệu đầu vào như tiếp điểm, mức điện áp, cảm biến NPN và PNP. Với thiết kế lắp đặt dạng panel, JDM11-6H phù hợp để tích hợp vào máy móc, dây chuyền sản xuất và các hệ thống tự động hóa cần theo dõi số lượng sản phẩm hoặc số xung.

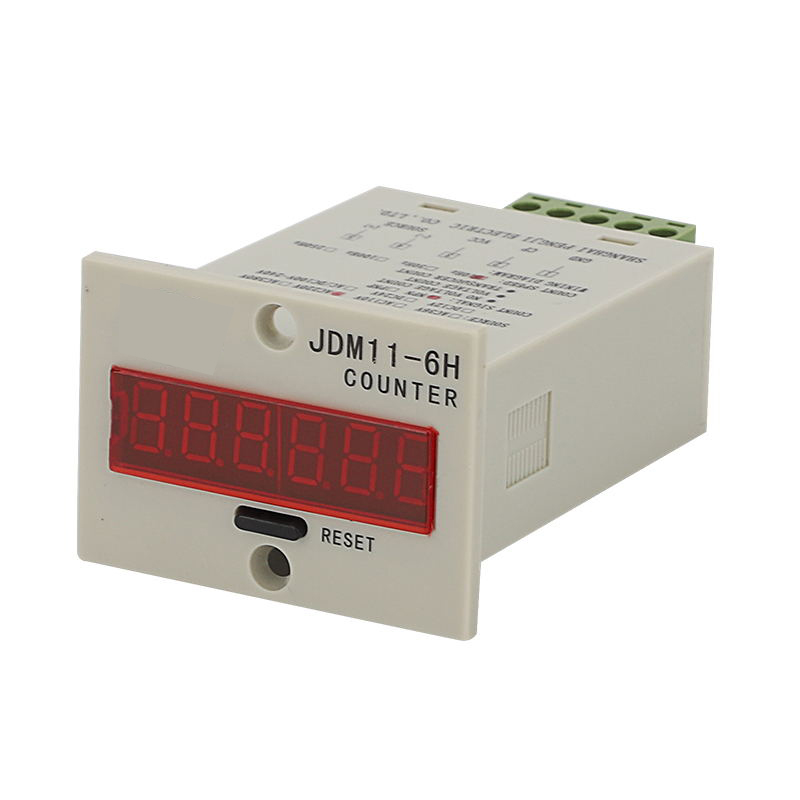

JDM11-6H là dòng bộ đếm điện tử 6 số có thiết kế nhỏ gọn, sử dụng màn hình LED kỹ thuật số để hiển thị giá trị đếm trực tiếp trên mặt trước thiết bị. Sản phẩm có thể được sử dụng như một thành phần của mạch điều khiển, giúp kỹ thuật viên theo dõi số lượng sản phẩm, số lần tác động hoặc số xung phát sinh trong quá trình máy vận hành.
Thiết bị có dải đếm từ 1–999999, đáp ứng các ứng dụng cần đếm liên tục với số lượng lớn. Tín hiệu đầu vào có thể lựa chọn theo cấu hình gồm tiếp điểm, mức điện áp, cảm biến NPN hoặc cảm biến PNP. Đây là điểm thuận lợi khi tích hợp counter JDM11-6H vào những hệ thống máy có sẵn nhiều loại tín hiệu khác nhau.
Một ưu điểm đáng chú ý của sản phẩm là chức năng nhớ dữ liệu khi mất nguồn. Theo tài liệu kỹ thuật, dữ liệu đếm có thể được duy trì tối thiểu 10 năm khi thiết bị mất nguồn. Khi cấp điện trở lại, bộ đếm có thể tiếp tục quá trình đếm từ dữ liệu đã được lưu.
JDM11-6H sử dụng phương pháp lắp đặt dạng panel, kích thước mặt trước khoảng 56,5 x 40,5 mm và chiều sâu khoảng 92 mm theo bản vẽ kỹ thuật. Kích thước lỗ lắp tối đa được tài liệu xác định là 51 x 26 mm, giúp thiết bị dễ tích hợp vào mặt tủ điện hoặc mặt máy.
| Thông số | Giá trị |
|---|---|
| Model | JDM11-6H |
| Loại thiết bị | Bộ đếm điện tử (Electronic Counter) |
| Hiển thị | LED kỹ thuật số 6 chữ số, kích thước 0,36 inch |
| Dải đếm | 1–999999 |
| Tốc độ đếm | 10 cps, độ rộng xung ≤ 50 ms theo thông số tài liệu |
| Tín hiệu đầu vào | Tiếp điểm, mức điện áp, cảm biến NPN, cảm biến PNP |
| Điện áp nguồn | Tùy theo mã cấu hình: 220VAC, 110VAC, 24VAC/DC hoặc 12VAC/DC |
| Công suất tiêu thụ | Tối đa 3VA |
| Sai số đếm | ≤ 1 |
| Thời gian RESET | ≥ 0,5 giây |
| Thời gian RESET khi cấp nguồn | ≥ 1 giây |
| Phương thức RESET | Nút nhấn trên mặt trước |
| Ngõ ra điều khiển | Không có |
| Bộ nhớ khi mất nguồn | Tối thiểu 10 năm |
| Trọng lượng | Khoảng 70 g |
| Kích thước lỗ lắp | Tối đa 51 x 26 mm |
| Kiểu lắp đặt | Lắp panel |
| Nhiệt độ làm việc | -5 đến 45 °C |
| Tiêu chuẩn | GB14048.5, JB/T8794-2010 |
Tải tài liệu kỹ thuật JDM11-6H
Bạn có thể thay liên kết trên bằng đường dẫn đến file PDF hoặc trang tài liệu kỹ thuật chính thức trên website sau khi hoàn thiện nội dung sản phẩm.
Theo bản vẽ trong tài liệu, mặt trước của JDM11-6H có chiều rộng khoảng 56,5 mm và chiều cao 40,5 mm. Chiều sâu thân thiết bị khoảng 92 mm, trong khi chiều cao phần thân phía sau khoảng 26 mm. Kích thước lỗ lắp được thể hiện với vùng cắt panel tối đa 51 x 26 mm. Bản vẽ cũng thể hiện hai vị trí lỗ bắt vít có đường kính 3,5 mm.
Nhờ thiết kế dạng panel, bộ đếm có thể được bố trí trực tiếp trên mặt tủ điều khiển hoặc mặt máy, giúp người vận hành dễ quan sát số đếm và thao tác RESET khi cần thiết.

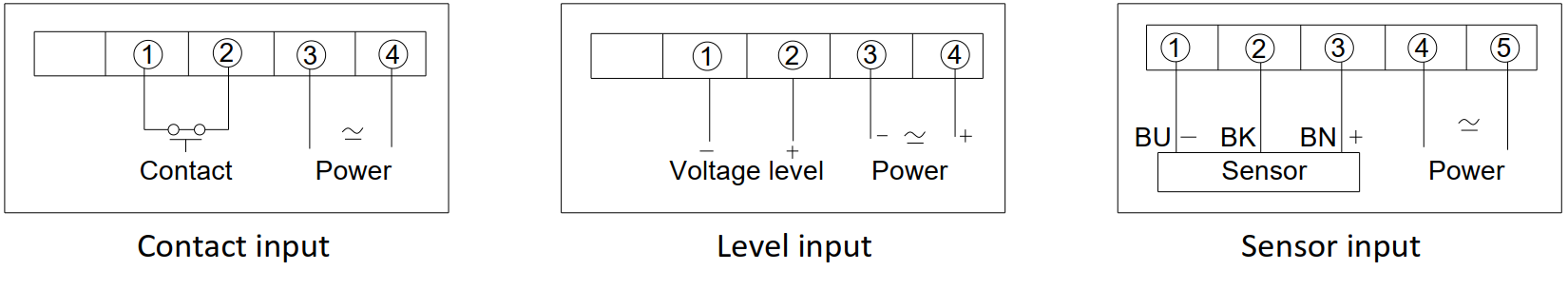

JDM11-6H hỗ trợ nhiều phương thức nhận tín hiệu để phù hợp với cấu trúc của từng máy. Tài liệu kỹ thuật phân loại các dạng tín hiệu đầu vào gồm Contact, Level, Sensor NPN và Sensor PNP. Vì vậy, trước khi đấu nối, kỹ thuật viên cần xác định đúng mã cấu hình của bộ đếm và loại tín hiệu đang sử dụng trong hệ thống.
Đối với tín hiệu dạng điện áp, tài liệu hướng dẫn kết nối chân ① với cực âm và chân ② với cực dương; điện áp tín hiệu đầu vào yêu cầu trong khoảng 4–30VDC. Với tín hiệu cảm biến, cảm biến sử dụng cần có nguồn DC trong khoảng 6–36V.
Tài liệu cũng lưu ý đường dây tín hiệu đếm nên được bố trí càng ngắn càng tốt và tránh đi chung với dây nguồn hoặc xoắn chung với các đường dây khác. Trong trường hợp cần thiết, có thể sử dụng cáp chống nhiễu hai lớp để hạn chế ảnh hưởng của nhiễu điện đến tín hiệu đếm.
Bộ đếm sản phẩm JDM11-6H thực hiện chức năng chính là tiếp nhận tín hiệu đầu vào, xử lý xung và hiển thị số lượng đã đếm trên màn hình LED 6 chữ số. Dải hiển thị rộng từ 1 đến 999999 giúp thiết bị đáp ứng các ứng dụng cần đếm số lượng sản phẩm hoặc số lần tác động trong máy.
Thiết bị có thể nhận tín hiệu từ tiếp điểm, tín hiệu mức điện áp hoặc cảm biến NPN/PNP. Nhờ đó, JDM11-6H có thể được kết hợp với nhiều kiểu cơ cấu phát xung khác nhau trong máy móc tự động hóa.
Một chức năng quan trọng khác là nhớ dữ liệu khi mất nguồn. Khi bộ đếm đang hoạt động mà nguồn điện bị ngắt, dữ liệu đếm được lưu giữ trong thời gian tối thiểu 10 năm theo tài liệu. Khi cấp nguồn trở lại, quá trình đếm có thể tiếp tục từ dữ liệu đã được lưu thay vì phải bắt đầu lại.

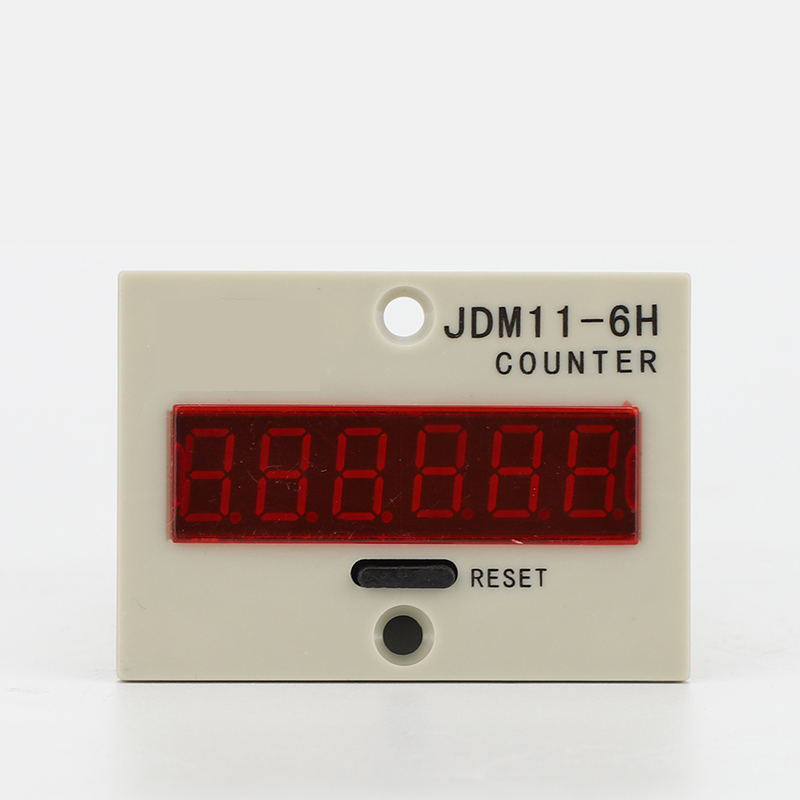

Người vận hành cũng có thể thực hiện RESET trực tiếp bằng nút nhấn trên mặt trước khi cần đưa giá trị đếm về trạng thái ban đầu. Thiết kế này phù hợp với những máy cần thao tác nhanh mà không phải mở tủ điện.
Cần lưu ý rằng JDM11-6H không có ngõ ra điều khiển. Vì vậy, sản phẩm nên được xem là thiết bị đếm và hiển thị số lượng/xung, không phải bộ điều khiển có relay hoặc ngõ ra để trực tiếp điều khiển tải.
Đối với các dây chuyền tự động hóa, JDM11-6H có thể đóng vai trò là thiết bị hiển thị số lượng tại một công đoạn cụ thể. Khi kết hợp với cảm biến phù hợp, mỗi lần cảm biến phát hiện đối tượng có thể tạo tín hiệu đếm để bộ đếm cập nhật giá trị trên màn hình.
Dải đếm rộng: khả năng đếm từ 1 đến 999999 giúp JDM11-6H đáp ứng nhiều bài toán đếm sản phẩm và đếm xung trong máy móc.
Hiển thị 6 chữ số rõ ràng: màn hình LED kỹ thuật số 0,36 inch cho phép người vận hành quan sát giá trị đếm trực tiếp từ mặt trước thiết bị.
Nhiều lựa chọn tín hiệu đầu vào: sản phẩm hỗ trợ tiếp điểm, mức điện áp, cảm biến NPN và PNP. Đây là ưu điểm quan trọng khi kỹ thuật viên cần tích hợp bộ đếm vào các hệ thống có cấu hình tín hiệu khác nhau.
Nhớ dữ liệu khi mất nguồn: dữ liệu có thể được lưu tối thiểu 10 năm theo tài liệu, hạn chế tình trạng mất số đếm khi nguồn điện của máy bị ngắt.
Lắp đặt dạng panel: kích thước mặt trước nhỏ gọn giúp thiết bị dễ bố trí trên tủ điện, mặt máy hoặc bảng điều khiển.
RESET trực tiếp: nút RESET bố trí trên mặt trước giúp người vận hành nhanh chóng đưa giá trị đếm về trạng thái cần thiết.
Thiết kế tập trung vào chức năng đếm: JDM11-6H không tích hợp ngõ ra điều khiển, phù hợp với những hệ thống chỉ cần một thiết bị đếm và hiển thị độc lập, thay vì yêu cầu bộ điều khiển có relay hoặc ngõ ra đóng cắt.
Trước khi lắp đặt, cần kiểm tra chính xác điện áp nguồn theo mã cấu hình và nhãn trên thiết bị. JDM11-6H có các lựa chọn nguồn gồm 220VAC, 110VAC, 24VAC/DC và 12VAC/DC tùy phiên bản.
Đối với tín hiệu điện áp, tài liệu yêu cầu tín hiệu đầu vào trong khoảng 4–30VDC. Đối với tín hiệu cảm biến, cảm biến sử dụng cần đáp ứng nguồn DC 6–36V. Việc lựa chọn đúng phiên bản và đấu nối đúng sơ đồ là yếu tố quan trọng để thiết bị hoạt động ổn định.
Đường tín hiệu đếm nên được đi riêng và càng ngắn càng tốt. Không nên bố trí đường tín hiệu sát hoặc đi chung với dây nguồn công suất lớn nhằm hạn chế nhiễu. Nếu môi trường có nhiều nhiễu điện, có thể sử dụng cáp chống nhiễu phù hợp.
Khi cần xóa giá trị đếm, người vận hành có thể sử dụng nút RESET trên mặt trước. Tài liệu cũng lưu ý về độ rộng xung và đặc tính của tín hiệu tiếp điểm; vì vậy cần đảm bảo tín hiệu thực tế phù hợp với yêu cầu của bộ đếm trước khi đưa vào vận hành chính thức.
Bộ đếm sản phẩm JDM11-6H là lựa chọn phù hợp cho các hệ thống cần đếm và hiển thị số lượng sản phẩm hoặc số xung trong máy móc công nghiệp. Với màn hình LED 6 số, dải đếm 1–999999, hỗ trợ nhiều dạng tín hiệu đầu vào, khả năng nhớ dữ liệu khi mất nguồn tối thiểu 10 năm và thiết kế lắp panel, thiết bị đáp ứng tốt các nhu cầu đếm cơ bản trong tự động hóa.
Sản phẩm đặc biệt phù hợp với kỹ thuật viên bảo trì, kỹ sư tự động hóa, bộ phận mua hàng vật tư nhà máy và đơn vị thương mại thiết bị công nghiệp đang tìm kiếm một bộ đếm điện tử 6 số nhỏ gọn, dễ tích hợp và có khả năng lưu dữ liệu khi mất nguồn.
Liên hệ ngay để nhận báo giá tốt nhất và được tư vấn kỹ thuật miễn phí. Khi yêu cầu báo giá, nên cung cấp điện áp nguồn mong muốn và loại tín hiệu đầu vào cần sử dụng để lựa chọn đúng cấu hình JDM11-6H.
