Bộ đếm sản phẩm JDM11-5H là bộ đếm điện tử dạng panel, dùng để đếm số lượng sản phẩm, số lần tác động hoặc xung từ tiếp điểm, tín hiệu mức và cảm biến. Thiết bị có màn hình LED 5 số, tốc độ đếm 10 lần/giây, hỗ trợ nhiều mức điện áp và có chức năng nhớ dữ liệu khi mất điện, phù hợp cho máy móc và dây chuyền tự động hóa.
Bộ đếm sản phẩm JDM11-5H là bộ đếm điện tử dạng panel được sử dụng để ghi nhận số lần tác động, số lượng sản phẩm hoặc tín hiệu xung trong các mạch điều khiển công nghiệp. Thiết bị sử dụng màn hình LED kỹ thuật số, hỗ trợ đếm từ tiếp điểm, mức điện áp và cảm biến, đồng thời có chức năng RESET trực tiếp trên mặt trước. Với thiết kế nhỏ gọn, công suất tiêu thụ thấp và khả năng làm việc liên tục, JDM11-5H phù hợp để tích hợp vào nhiều loại máy móc và hệ thống tự động hóa.
JDM11-5H là dòng bộ đếm điện tử công nghiệp được thiết kế để sử dụng như một phần tử đếm trong mạch điều khiển.

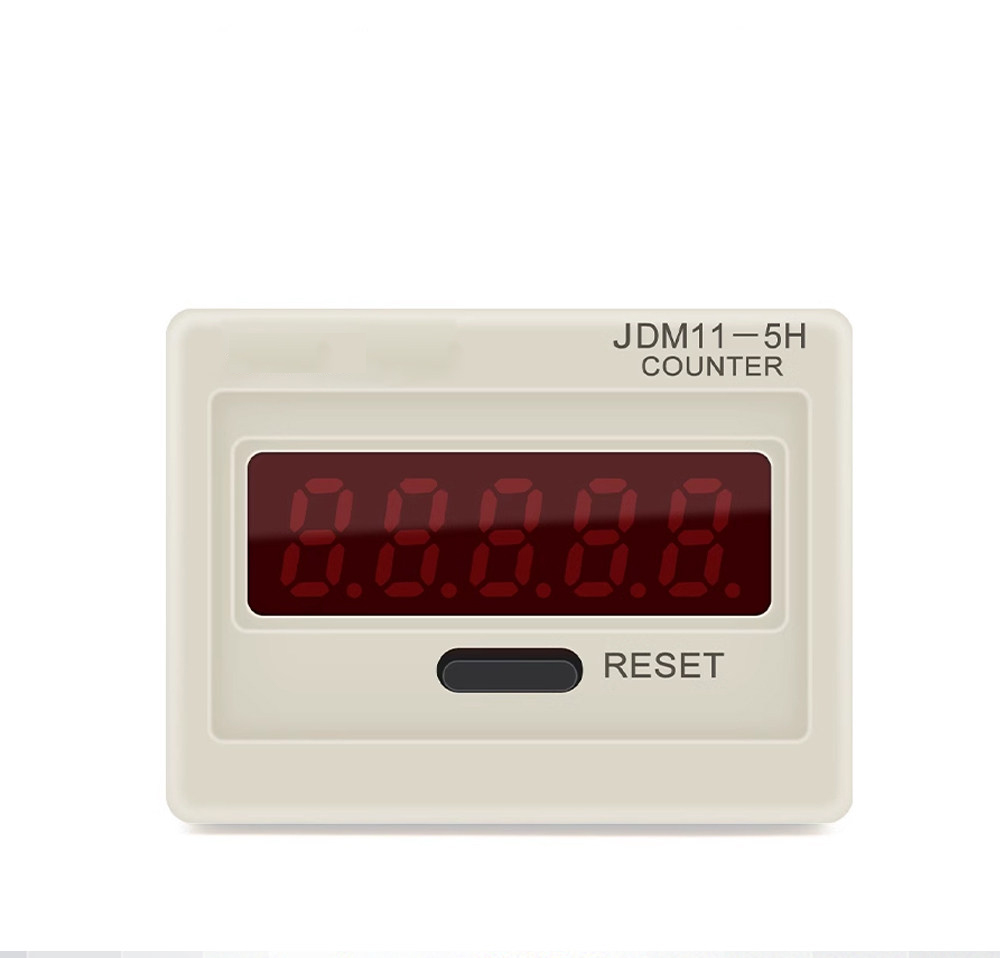

Sản phẩm có thiết kế dạng panel, phần hiển thị được bố trí ở mặt trước để người vận hành có thể quan sát giá trị đếm trực tiếp trong quá trình máy hoạt động. Nút RESET cũng được tích hợp ngay trên mặt trước, thuận tiện khi cần đưa giá trị đếm về trạng thái ban đầu.
Điểm đáng chú ý của bộ đếm JDM11-5H là khả năng tiếp nhận nhiều dạng tín hiệu đếm khác nhau. Tài liệu thể hiện các phương pháp đếm gồm đếm tiếp điểm, đếm mức điện áp và đếm cảm biến. Điều này giúp kỹ thuật viên dễ dàng lựa chọn phương án kết nối phù hợp với cơ cấu phát tín hiệu trên máy.
Thiết bị được thiết kế để làm việc liên tục, công suất tiêu thụ tối đa khoảng 3VA. Với trọng lượng chỉ khoảng 70 g và kích thước thân máy nhỏ gọn, JDM11-5H có thể được bố trí trên mặt tủ điện, bảng điều khiển hoặc trực tiếp trên máy sản xuất.
| Thông số | Giá trị |
|---|---|
| Model | JDM11-5H |
| Loại thiết bị | Preset digital display counting relay / Bộ đếm điện tử hiển thị số |
| Hiển thị | LED kỹ thuật số 5 số |
| Điện áp định mức | 12VDC, 24VDC/AC, 110VAC, 220VAC, 380VAC |
| Công suất tiêu thụ | ≤ 3VA |
| Phạm vi đếm | 1–9999 theo bảng thông số trong tài liệu |
| Tốc độ đếm | 10 lần/giây, độ rộng xung tối thiểu 50ms |
| Chế độ làm việc | Làm việc liên tục |
| Phương pháp đếm | Đếm tiếp điểm, đếm mức điện áp, đếm cảm biến |
| Nhiệt độ sử dụng | -5 đến 45 °C |
| Thời gian RESET | ≥ 0,05 giây |
| Thời gian khởi động lại nguồn | ≥ 1 giây |
| Phương thức RESET | RESET trên panel |
| Sai số đếm | ≤ 1 |
| Phương thức lắp đặt | Dạng panel |
| Độ ẩm làm việc | 35–85%RH |
| Trọng lượng | Khoảng 70 g |
Tải tài liệu kỹ thuật JDM11-5H
Tại đây có thể gắn liên kết trực tiếp đến file PDF hướng dẫn hoặc tài liệu kỹ thuật của sản phẩm để kỹ thuật viên và bộ phận mua hàng thuận tiện tải về khi cần kiểm tra thông số.

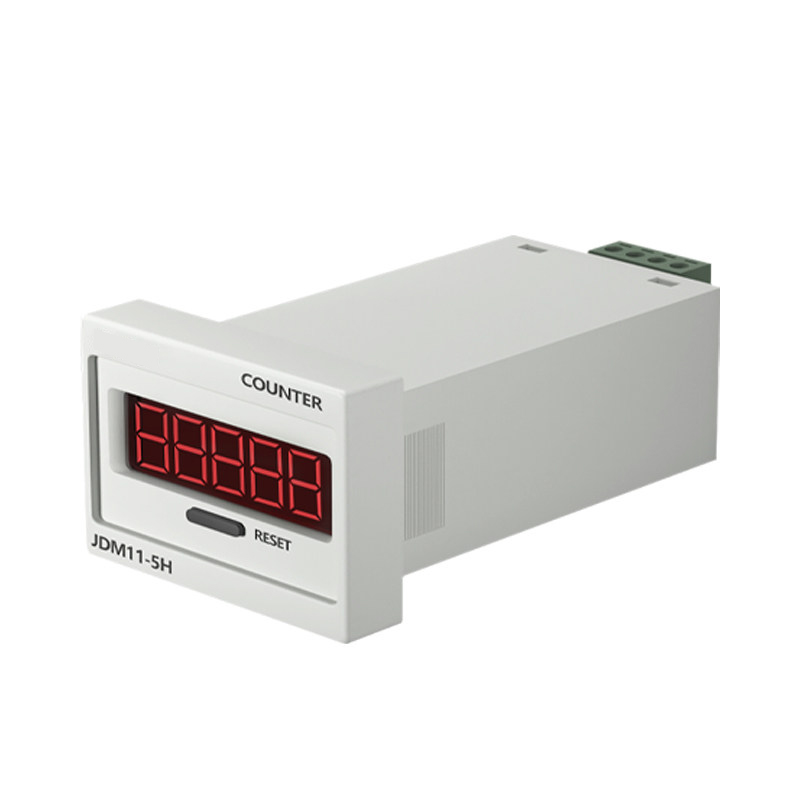

Thiết kế dạng panel giúp bộ đếm có thể được bố trí gọn trên mặt tủ điện hoặc mặt máy. Màn hình nằm ở vị trí phía trước, cho phép người vận hành quan sát giá trị đếm mà không cần mở tủ.

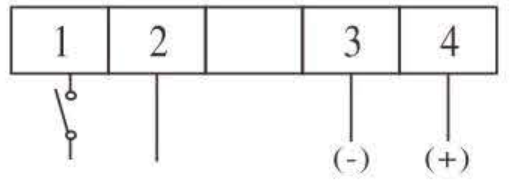

Thiết bị có thể được sử dụng với tín hiệu tiếp điểm, tín hiệu điện áp và tín hiệu cảm biến tùy theo cấu hình.
Với hệ thống sử dụng tiếp điểm, tín hiệu đếm được tạo ra từ trạng thái đóng/ngắt của thiết bị đầu vào. Đây là phương án phù hợp với các cơ cấu cơ khí, công tắc hành trình hoặc những thiết bị phát tín hiệu dạng tiếp điểm.
Đối với hệ thống sử dụng tín hiệu điện áp hoặc cảm biến, cần kiểm tra đúng loại đầu vào và điện áp trước khi đấu nối. Kỹ thuật viên nên đối chiếu chân đấu nối với sơ đồ trên đúng phiên bản JDM11-5H đang sử dụng để tránh đấu sai nguồn hoặc tín hiệu.
Khi lắp đặt thực tế, nên ưu tiên sử dụng dây tín hiệu có chiều dài phù hợp và bố trí tách biệt với các đường dây công suất lớn để giảm nguy cơ nhiễu.
Chức năng chính của JDM11-5H là nhận tín hiệu từ thiết bị đầu vào, thực hiện quá trình đếm và hiển thị kết quả trên màn hình LED. Đây là giải pháp đơn giản cho các máy móc cần biết số lượng sản phẩm hoặc số lần một cơ cấu đã hoạt động.
Thiết bị hỗ trợ ba nhóm tín hiệu đếm gồm tiếp điểm, mức điện áp và cảm biến. Nhờ đó, bộ đếm có thể được tích hợp vào nhiều kiểu mạch điều khiển khác nhau mà không nhất thiết phải thay đổi toàn bộ hệ thống.
JDM11-5H có tốc độ đếm được công bố là 10 lần/giây, với độ rộng xung tối thiểu 50ms. Thông số này phù hợp với nhiều ứng dụng đếm sản phẩm và đếm tác động trong các dây chuyền sản xuất có tốc độ vừa phải.
Một tính năng hữu ích đối với các hệ thống sản xuất là khả năng nhớ dữ liệu khi mất điện. Khi nguồn điện của máy bị ngắt, dữ liệu đếm có thể được duy trì theo chức năng bộ nhớ của thiết bị, giúp hạn chế việc phải ghi nhận lại số lượng từ đầu sau khi hệ thống hoạt động trở lại.
Nút RESET được đặt trên panel phía trước. Người vận hành có thể sử dụng nút này khi bắt đầu một lô sản phẩm mới hoặc khi cần đưa giá trị đếm về trạng thái ban đầu theo quy trình vận hành của máy.
Trong dây chuyền tự động hóa, bộ đếm JDM11-5H có thể được đặt tại những vị trí mà kỹ thuật viên cần theo dõi số lượng sản phẩm hoàn thành hoặc số lần một cơ cấu đã thực hiện chu kỳ. Khi kết hợp với cảm biến hoặc công tắc phù hợp, mỗi lần xuất hiện tín hiệu sẽ được bộ đếm ghi nhận và cập nhật trên màn hình.
Thiết kế chuyên dụng cho đếm: JDM11-5H tập trung vào nhiệm vụ nhận tín hiệu, đếm và hiển thị, phù hợp với những hệ thống không cần bộ điều khiển phức tạp.
Hỗ trợ nhiều phương thức đầu vào: khả năng đếm tiếp điểm, mức điện áp và cảm biến giúp kỹ thuật viên có thêm lựa chọn khi tích hợp sản phẩm vào máy móc hiện hữu.
Màn hình hiển thị trực quan: màn hình LED kỹ thuật số đặt ở mặt trước giúp người vận hành nhanh chóng kiểm tra giá trị đếm trong quá trình sản xuất.

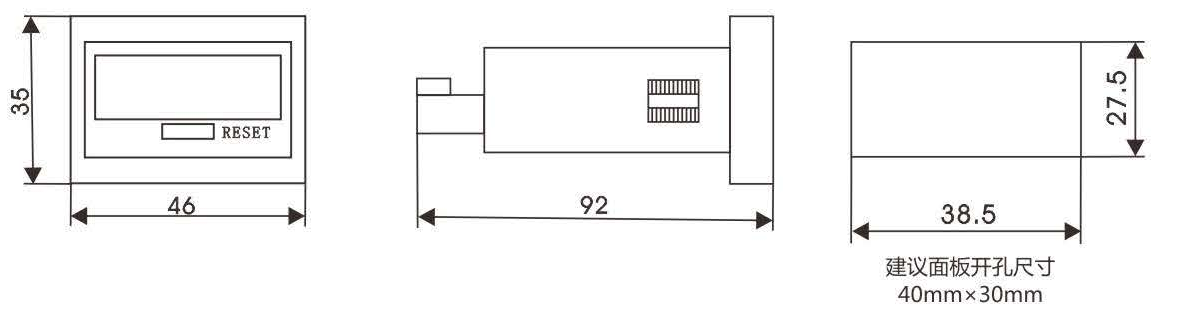

Thiết kế nhỏ gọn: kích thước khoảng 46 × 35 × 92 mm và trọng lượng khoảng 70 g giúp sản phẩm dễ bố trí trong những không gian lắp đặt hạn chế.
RESET ngay trên panel: nút RESET được bố trí phía trước thiết bị, thuận tiện cho thao tác vận hành và chuyển sang một chu kỳ hoặc lô sản phẩm mới.
Tiêu thụ điện năng thấp: công suất tiêu thụ tối đa khoảng 3VA, phù hợp để sử dụng như một thiết bị hiển thị và đếm độc lập trong tủ điều khiển.
Làm việc liên tục: thiết bị được thiết kế theo chế độ làm việc liên tục, phù hợp với các máy móc phải vận hành trong thời gian dài.
Có chức năng nhớ dữ liệu khi mất điện: đây là ưu điểm quan trọng đối với những ứng dụng cần duy trì số liệu đếm sau khi hệ thống bị mất nguồn hoặc tắt máy.
Khi lựa chọn bộ đếm điện tử JDM11-5H, yếu tố đầu tiên cần xác định là điện áp cấp nguồn. Tài liệu sản phẩm thể hiện các lựa chọn điện áp gồm 12VDC, 24VDC/AC, 110VAC, 220VAC và 380VAC. Vì vậy, cần kiểm tra đúng điện áp của hệ thống trước khi đặt hàng.
Tiếp theo, cần xác định loại tín hiệu mà máy phát ra. JDM11-5H hỗ trợ các phương pháp đếm bằng tiếp điểm, mức điện áp và cảm biến. Việc lựa chọn đúng loại tín hiệu giúp quá trình tích hợp và vận hành ổn định hơn.
Về cơ khí, sản phẩm sử dụng phương thức lắp panel. Trước khi gia công mặt tủ hoặc mặt máy, nên đối chiếu kích thước thực tế và bản vẽ của đúng phiên bản sản phẩm để đảm bảo vị trí khoét lỗ và cố định thiết bị phù hợp.
Đường dây tín hiệu nên được bố trí hợp lý, tránh đi sát các đường dây nguồn công suất lớn nếu môi trường có nhiều nhiễu điện. Trong hệ thống công nghiệp, việc phân tách đường tín hiệu và đường động lực sẽ giúp hạn chế các vấn đề liên quan đến tín hiệu đếm không ổn định.
Bộ đếm sản phẩm JDM11-5H là giải pháp phù hợp cho các ứng dụng cần đếm số lượng sản phẩm, số lần tác động hoặc số xung trong máy móc và dây chuyền tự động hóa. Thiết bị có thiết kế panel nhỏ gọn, màn hình LED, hỗ trợ nhiều phương pháp đếm và có nút RESET trực tiếp ở mặt trước.
Đối với kỹ thuật viên, kỹ sư tự động hóa và bộ phận mua hàng vật tư nhà máy, JDM11-5H là lựa chọn đáng cân nhắc khi cần một bộ đếm điện tử công nghiệp đơn giản, dễ quan sát và thuận tiện tích hợp vào hệ thống hiện có.
Khi yêu cầu báo giá, nên cung cấp điện áp nguồn, loại tín hiệu đầu vào và nhu cầu ứng dụng để lựa chọn đúng cấu hình. Liên hệ ngay để nhận báo giá tốt nhất và được tư vấn kỹ thuật miễn phí.
